Proxima DP2000s Manuel utilisateur

DP2000s/DP2000x

experience the value of projection

User’s Guide

InFocus Corporation

27700B SW Parkway Avenue

Wilsonville, Oregon 97070-9215

1-800-294-6400 •503-685-8888

Fax: 503-685-8887

http://www.infocus.com

In Europe:

Olympia 1 • NL-1213 NS

Hilversum, The Netherlands

Phone: (31) 35 6474000

Fax: (31) 35 6423999

In Asia:

238A Thomson Road

#18-01/04 Novena Square

Singapore 307684

Telephone: (65) 6334-9005

Fax: (65) 6333-4525

Printed on

recycled

paper.

DP2000s/DP2000x

5742DP2000COVER.qxd 8/14/02 10:12 AM Page 1

준수

준수준수

준수 선언문

선언문선언문

선언문

제조업자: InFocus Corporation, 27500 SW Parkway Ave. Wilsonville, Oregon 97070

USA

유럽 지사: Olympia 1, NL-1213 NS Hilversum, The Netherlands

당사의 단독 책임 하에 DP2000s/2000x 프로젝터가 다음 규정과 표준을 준수함을 선언

합니다.

EMC 규정 89/336/EEC, 93/68/EEC에서 수정

EMC: EN 55022

EN 55024

EN 61000-3-2

EN 61000-3-3

저전압 규정 73/23/EEC, 93/68/EEC에서 수정

안전: EN 60950: 2000

2002년7월

호주

호주호주

호주 인증

인증인증

인증 C 틱

틱틱

틱마크

마크마크

마크

상표

상표상표

상표

Apple, Macintosh 및PowerBook은Apple Computer, Inc.의상표 또는 등록 상표이고

IBM은International Business Machines Inc.의상표 또는 등록 상표이고 Microsoft,

PowerPoint 및Windows는Microsoft Corporation의상표 또는 등록 상표입니다.

InFocus 및LP는InFocus Corporation의상표 또는 등록 상표입니다.

FCC 경고

경고경고

경고

참고: 이장비는 테스트를 거쳐 FCC 규칙 15조에 따라 클래스 B 디지털 장치에 대한 제

한을 준수하는 것으로 판명되었습니다. 이러한 제한은 주거 지역에 설치 시해로운 장

애에 대한 적절한 보호를 제공하도록 고안된 것입니다. 이장비는 방사능 주파수 에너

지를 생성, 사용하고 방출할 수있으며 지침에 따라 설치 및사용하지 않으면 무선 통신

에해로운 장애를 일으킬 수있습니다. 그러나 특정 설치에서 장애가 발생하지 않는다

는보증은 하지 않습니다. 이장비가 라디오나 TV 수신에 해로운 장애를 일으킬 경우(

장비를 껐다가 켜보면 알수있음) 다음 방법을 통해 장애를 해결하는 것이 좋습니다.

--수신 안테나의 방향이나 위치를 바꾼다.

--장비와 수신기 사이의 간격을 늘린다.

--수신기가 연결된 회로와 다른 회로를 사용하는 콘센트에 장비를 연결한다.

--도움이 필요하면 대리점이나 숙력된 라디오/TV 기술자에게 상담한다.

캐나다

캐나다캐나다

캐나다

이클래스 B 디지털 기기는 Canadian ICES-003을준수합니다.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

안전

안전안전

안전 인증

인증인증

인증

UL, CUL, TÜV, NOM, IRAM, GOST

목차목차

개요

개요개요

개요 5

필요한 컴퓨터 연결 6

선택적 컴퓨터 연결 6

컴퓨터 이미지 표시 7

Windows 98 에서 처음으로 프로젝터 사용 8

이미지 조정 9

표준 비디오 연결 10

선택적 비디오 연결 10

비디오 이미지 표시 11

프로젝터 셧다운 13

설치 문제 해결 13

리모콘 사용 21

오디오 사용 22

컴퓨터 이미지 최적화 23

프리젠테이션 기능 23

비디오 이미지 최적화 24

프로젝터 사용자 정의 24

메뉴 사용 25

그림 메뉴 26

설정 메뉴 29

유지보수

유지보수유지보수

유지보수 32

렌즈 청소 32

먼지 필터 청소 32

투영 조명 교체 33

조명함 화면 청소 34

부록

부록부록

부록 35

사양 35

액세서리 35

투영되는 이미지 크기 36

프리젠테이션 시스템을 설치한 경험이 있다면 함께 제공된

빠른

설치

카드를 사용하십시오. 프로젝터의 연결 및작동에 대한 자세한 내용은

이사용 설명서를 참조하십시오. CD와당사의 웹사이트

www.infocus.com에서 이사용 설명서의 전자 버전을 여러 언어로 제

공합니다.

웹사이트에서는 기술 사양(대화식 이미지 크기 계산기, 랩톱 활성화

명령, 커넥터 핀배치도, 용어 설명, 제품 데이터 시트), 액세서리 구입

처및온라인 등록 페이지도 제공합니다.

작동

작동작동

작동 시

시시

시주의

주의주의

주의 사항

사항사항

사항

환기구가 막힐 수있으므로 탁자보나 기타 부드러운 덮개 위에 프로젝

터를 놓으면 안됩니다. 승인되지 않은 천장 마운트는 사용하지 마십시

오. 간혹 전구가 깨질 경우에는 프로젝터 뒤쪽을 깨끗히 청소하고 주

변의 식품류를 모두 버리십시오.

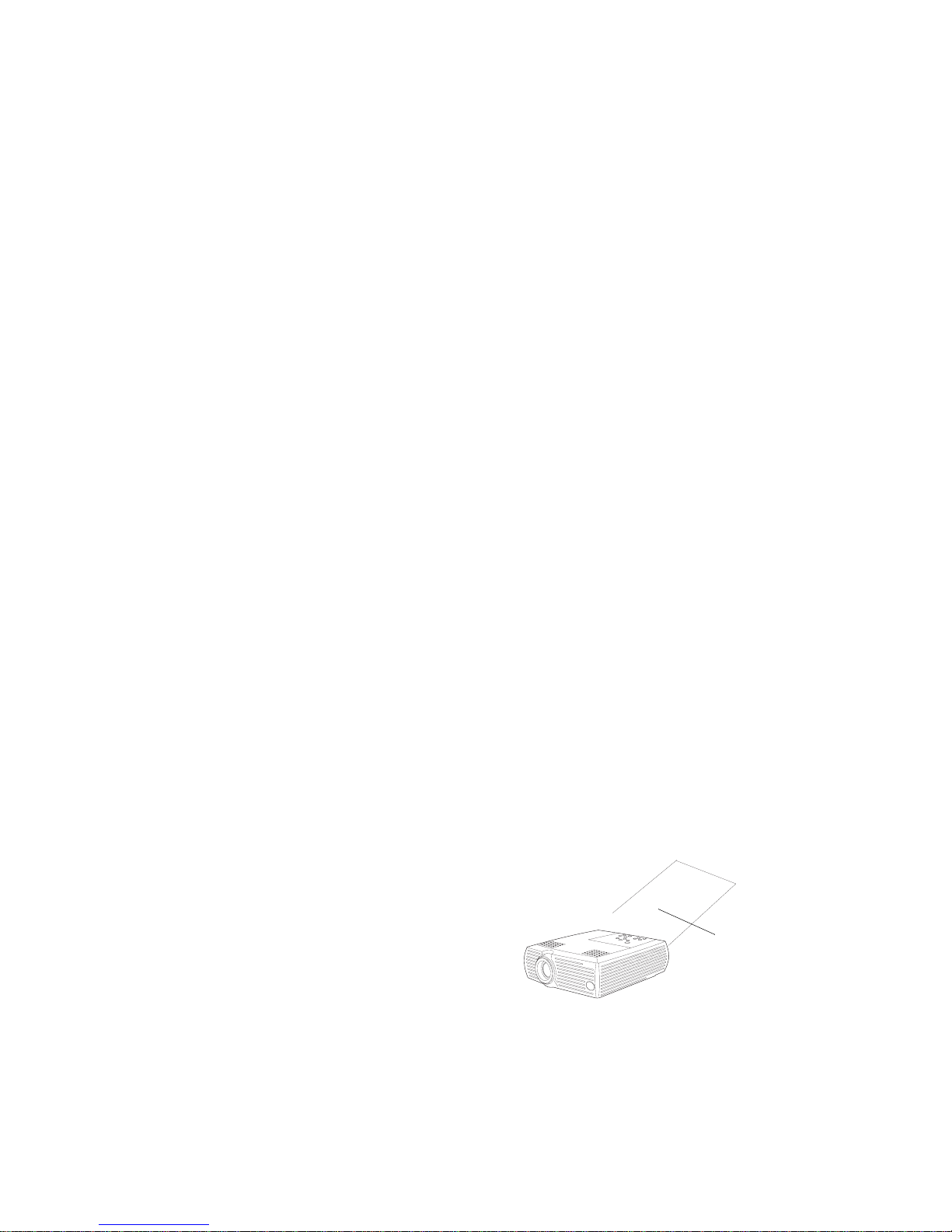

프로젝터 뒤쪽에

물체를 놓지 마세요

2피트(0.6m)

개요

개요개요

개요

이신형 디지털 프로젝터는 연결, 사용 및관리가 쉬운 제품입니다.

DP2000s의해상도는 SVGA 800x600이고 DP2000x의해상도는 XGA

1024x768입니다.

이프로젝터는 다음 액세서리와 함께 제공됩니다.

www.infocus.com/service/register에서 온라인으로 프로젝터를 등

록하면 제품 업데이트, 신제품 정보 및등록 인센티브를 받으실 수있

습니다.

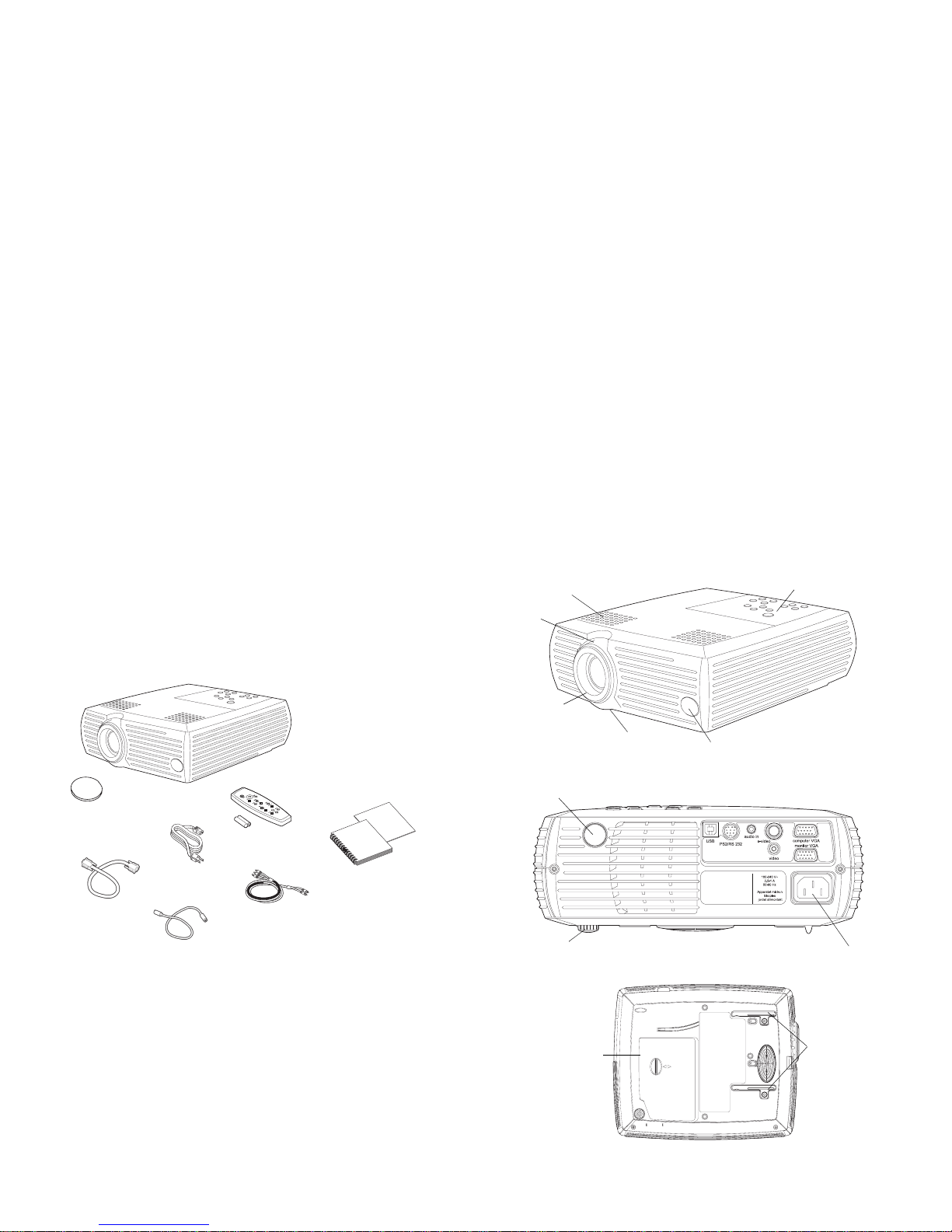

리모콘

전원 코드 *

컴퓨터 케이블

오디오 /비디오 케이블

오디오 케이블

렌즈 뚜껑

문서

프로젝터

*국가에 따라 다름

리모콘 리시버 (IR)

키패드

확대 /축소

초점

스피커

받침 다리 해제 버튼

리모콘 리시버 (IR)

수평 조절 다리 전원 코드

커넥터

먼지 필터

조명 도어

1필요한

필요한필요한

필요한 컴퓨터

컴퓨터컴퓨터

컴퓨터 연결

연결연결

연결

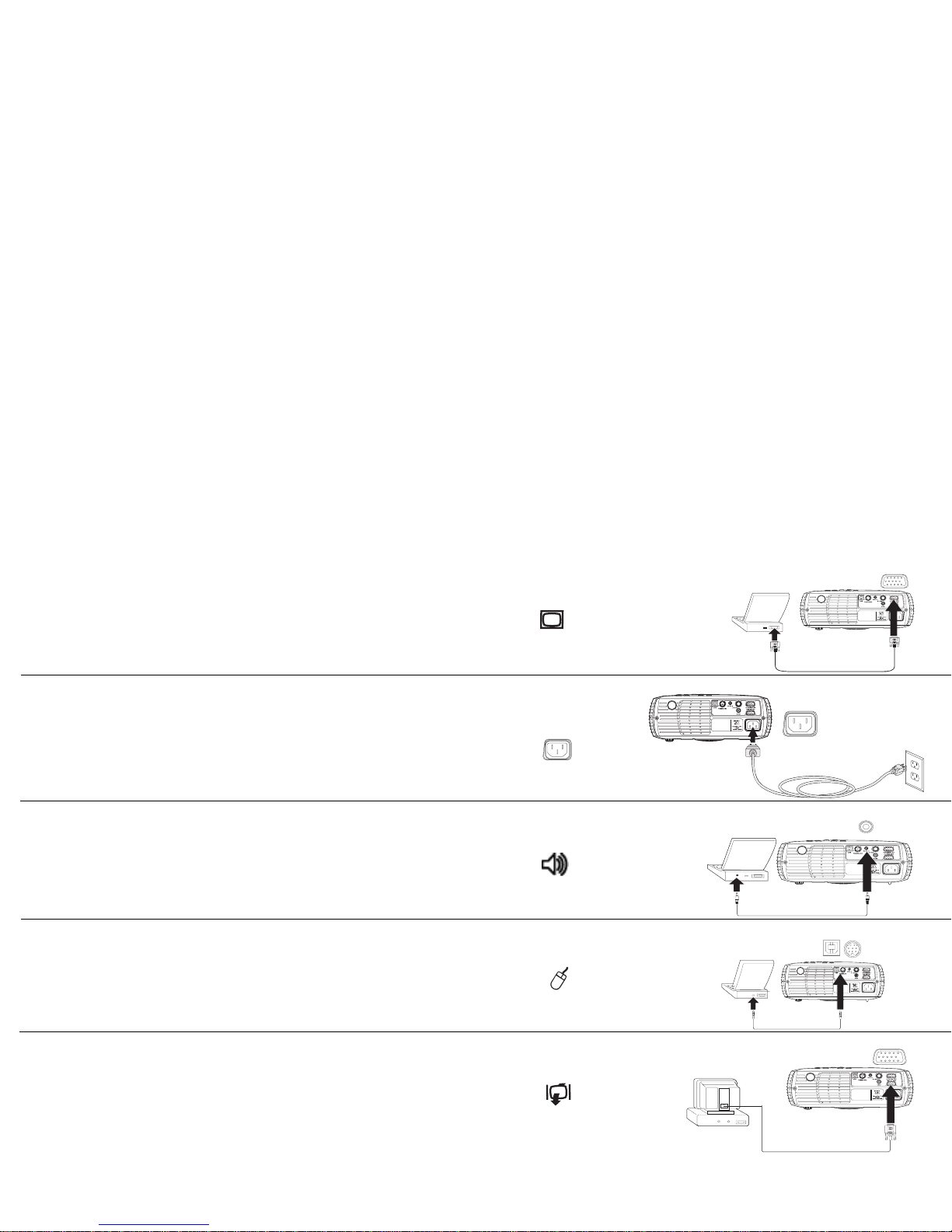

컴퓨터 케이블의 한쪽 끝을 프로젝터의 파란색 컴퓨터 입력 커넥터에

연결하고 다른쪽 끝은 컴퓨터의 비디오 포트에 연결합니다.

데스크톱 컴퓨터를 사용하고 있다면 우선 컴퓨터의 비디오 포트에서

모니터 케이블을 분리해야 합니다.

프로젝터의 뒤쪽 커넥터와 전원 콘센트에 검정색 전원 코드를 연결합

니다.

키패드의 전원 LED에녹색불이 켜집니다.

주

주주

주: 반드시 프로젝터와 함께 제공된 전원 코드를 사용하십시오.

2선택적

선택적선택적

선택적 컴퓨터

컴퓨터컴퓨터

컴퓨터 연결

연결연결

연결

프리젠테이션에서 사운드를 사용하려면 컴퓨터와 프로젝터의 오디

오입력 커넥터에 오디오 케이블을 연결합니다.

프로젝터의 리모콘을 사용하여 컴퓨터 마우스를 제어하려면 프로젝

터와 컴퓨터에 USB 또는 PS2 케이블(별도 주문)을연결합니다. USB

기능을 이용하려면 USB 드라이버를 설치해야 합니다.

데스크톱 컴퓨터를 사용할 경우 컴퓨터 화면과 투영 화면에 동시에 이

미지를 표시하려면 모니터 케이블을 프로젝터의 모니터 출력 커넥터

에연결합니다.

컴퓨터 케이블 연결

전원 케이블 연결

오디오 케이블 연결

마우스 케이블 연결

모니터 케이블 연결

3 컴퓨터

컴퓨터컴퓨터

컴퓨터 이미지

이미지이미지

이미지 표시

표시표시

표시

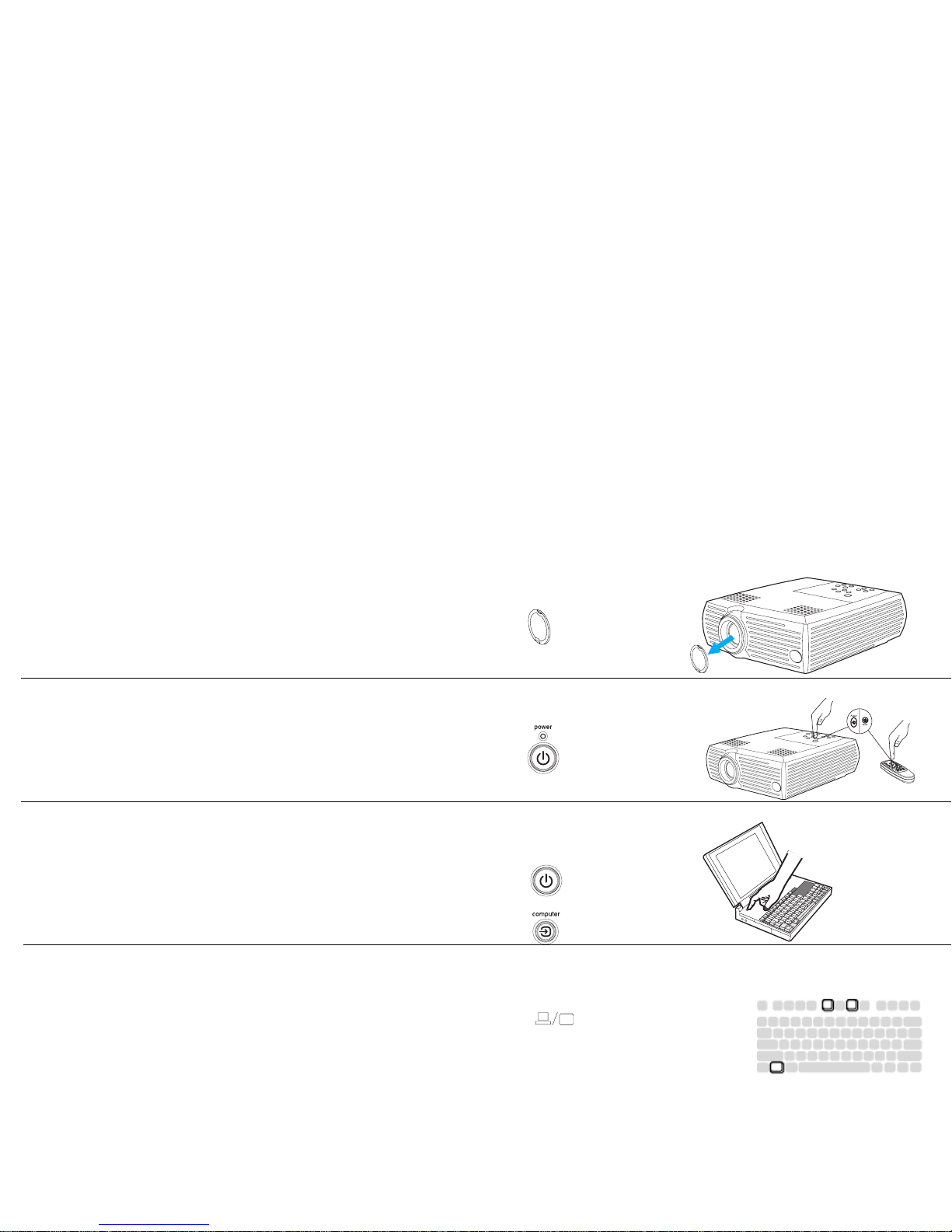

렌즈 뚜껑을 제거합니다.

프로젝터 상단의 전원

전원전원

전원 버튼을 누릅니다.

LED가녹색으로 깜박이고 팬이 돌아가기 시작합니다. 조명이 켜지면

시작 화면이 표시되고 LED가녹색으로 켜진 채로 유지됩니다. 이미지

가완전한 밝기가 되기까지 약1분정도 걸릴 수있습니다.

? 시작 화면이 표시되지 않습니까? (13페이지 참조)

컴퓨터를 켭니다.

투영 화면에 컴퓨터 이미지가 나타납니다. 이미지가 나타나지 않으면

키패드의 컴퓨터

컴퓨터컴퓨터

컴퓨터 버튼을 누르십시오.

랩톱의 외부 비디오 포트가 활성 상태인지 확인합니다.

랩톱의 경우 보통 프로젝터가 연결될 때외부 비디오 포트가 자동으로

켜지지 않으며 일반적으로 FN + F5와같은 두개의 키를 함께 사용하

여외부 디스플레이를 켜고 끕니다. 컴퓨터의 키조합에 대한 정보는

컴퓨터 설명서를 참조하십시오.

? 컴퓨터 이미지가 나타나지 않습니까? 키패드의 자동

자동자동

자동 이미지

이미지이미지

이미지

버튼을 눌러 보십시오(14페이지 참조).

렌즈 뚜껑 제거

전원 버튼 누르기 Power

컴퓨터 켜기

랩톱의 외부 포트 활성화

4 Windows 98 에서

에서에서

에서 처음으로

처음으로처음으로

처음으로 프로젝터

프로젝터프로젝터

프로젝터 사용

사용사용

사용

Windows 98이실행되는 컴퓨터를 처음으로 프로젝터에 연결하면 프

로젝터를 “새하드웨어“로인식하여 새하드웨어 추가 마법사가 나타

납니다. 다음 지침을 따라 마법사를 사용해서 올바른 드라이버를 로드

하십시오(Windows 운영 체제에 설치된 경우).

Windows 2000이나 Windows ME를실행하고 있다면 이단계를 생략

하고 9페이지의 “이미지 조정“으로 가십시오.

a다음을 클릭하여 드라이버 검색을 시작합니다.

b“가장 적합한 드라이버 검색“이선택되어 있는지 확인하고 다음을

클릭합니다.

c선택 표시된 확인란을 모두 지우고 다음을 클릭합니다. Windows가

자동으로 드라이버를 찾습니다. 이드라이버가 제거된 경우

Windows 운영 체제 CD를사용하여 드라이버를 다시 로드하십시오.

dWindows가드라이버를 찾으면 설치 준비가 완료됩니다. 다음을 클

릭하십시오.

5 이미지

이미지이미지

이미지 조정

조정조정

조정

필요한 경우 해제 버튼을 눌러서 받침 다리를 늘려 프로젝터의 높이를

조정합니다.

필요하면 수평 조절 다리를 돌리십시오.

화면과 직각이 된상태로 화면에서 원하는 거리만큼 떨어진 위치에 프

로젝터를 놓습니다.

36페이지의 화면 크기와 거리가 나열된 표를 참조하십시오.

확대/축소 또는 초점을 조정합니다.

이미지가 사각형이 아니면 키패드의 키스톤 버튼을 사용해서 조정합

니다.

위쪽 키스톤

키스톤키스톤

키스톤(Keystone) 버튼을 누르면 이미지의 위쪽이 줄어들고 아래

쪽키스톤

키스톤키스톤

키스톤(Keystone) 버튼을 누르면 이미지의 아래쪽이 줄어듭니다.

그림 메뉴에서 대비 또는 밝기를 조정합니다.

메뉴에 대한 도움말은 25페이지를 참조하십시오.

높이 조정

거리 조정

확대 /축소 및초점 조정 확대 /축소

초점

키스톤 조정

그림 메뉴 조정

1 표준

표준표준

표준 비디오

비디오비디오

비디오 연결

연결연결

연결

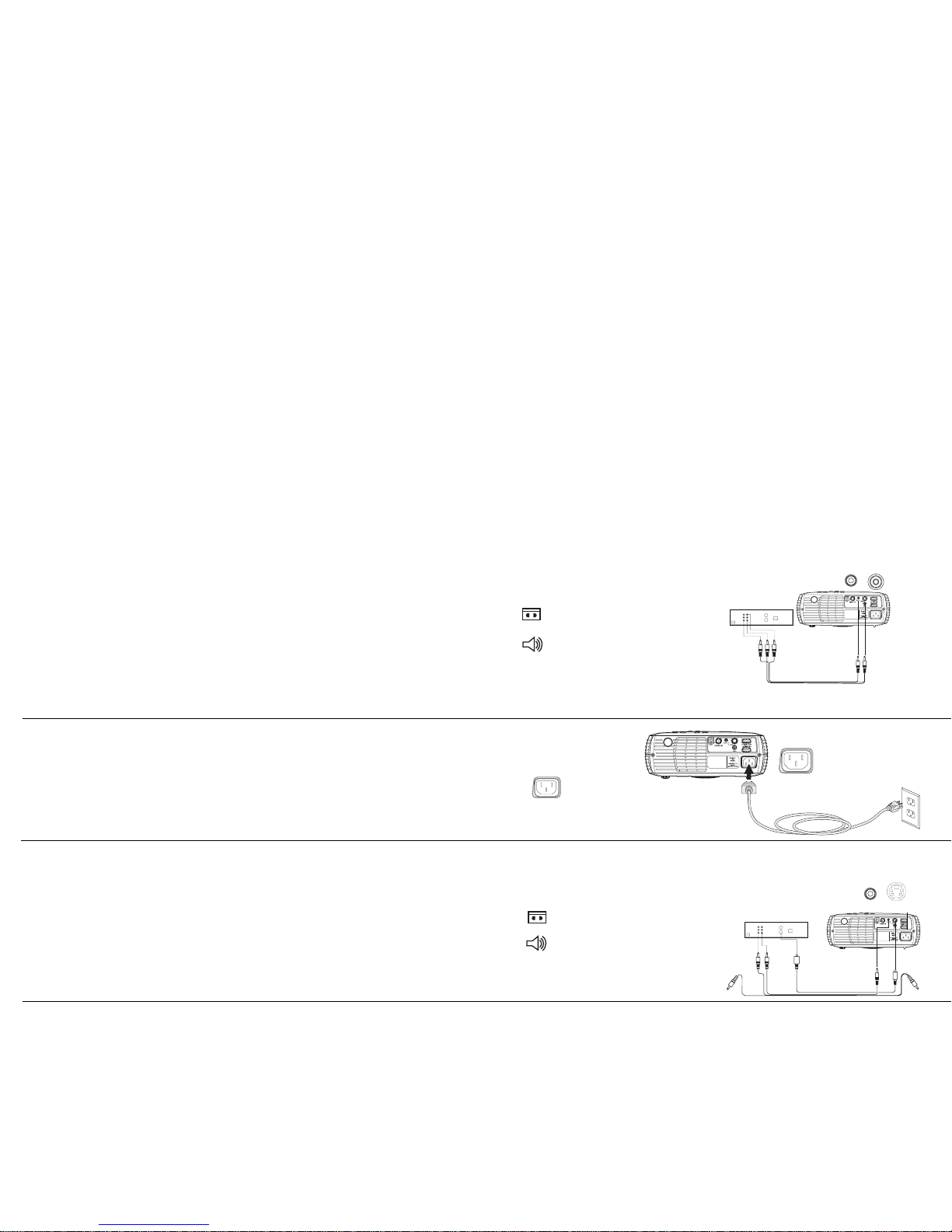

비디오/오디오(A/V) 케이블의 노란색 커넥터를 비디오 장치의 비디

오출력 커넥터에 꽂고 나머지 노란색 커넥터를 프로젝터의 노란색 비

디오 커넥터에 꽂습니다.

비디오 장치의 왼쪽 오디오 출력 커넥터에 흰색 커넥터를 꽂고 비디오

장치의 오른쪽 오디오 출력 커넥터에 빨간색 커넥터를 꽂습니다. 프로

젝터의 오디오 입력 커넥터에는 파란색 커넥터를 꽂습니다.

프로젝터 뒷면의 커넥터와 전원 콘센트에 전원 코드를 연결합니다.

키패드의 전원 LED에녹색불이 켜집니다.

주

주주

주: 반드시 프로젝터와 함께 제공된 전원 코드를 사용하십시오.

2선택적

선택적선택적

선택적 비디오

비디오비디오

비디오 연결

연결연결

연결

비디오 장치에 둥근 4개의 S 비디오 커넥터가 사용되는 경우 S 비디오

케이블(별도 판매)을비디오 장치의 S 비디오 커넥터와 프로젝터의 S

비디오 커넥터에 연결합니다. 위에서 설명한 대로 A/V 케이블의 오

디오 커넥터를 사용하십시오(단, A/V 케이블의 노란색 커넥터는 사

용되지 않음).

A/V 케이블 연결

전원 케이블 연결

S 비디오 및A/V 케이블 연결
