PROEL CSB10 Manuel utilisateur

MANUALE UTENTE – USER’S MANUAL

CSB10

Diffusore sferico a montaggio in sospensione

Suspended sphere loudspeaker

Grazie per averci accordato la Vostra fiducia scegliendo un prodotto PROEL,

sinonimo di professionalità, accuratezza ed elevata qualità.

Descrizione

Questo diffusore è stato progettato per essere installato in sospensione e ha un

design molto innovativo. La particolare realizzazione e l’utilizzo di materiali di

ottima qualità (metallo e ABS) conferiscono all’apparecchio un’elevata

robustezza meccanica e ottime caratteristiche sonore.

Prodotto conforme alla normativa CE

Precauzioni

• Prima di procedere con l’installazione, leggere attentamente le istruzioni

contenute nel presente manuale e conservarlo per una consultazione successiva.

• Attenzione: l’installazione errata potrebbe danneggiare irrimediabilmente

l’apparecchiatura.

• PROEL raccomanda di installare i diffusori tenendo conto delle normative di

sicurezza vigenti.

• L’uso del dispositivo al di fuori delle specifiche tecniche potrebbe causare una

diminuzione delle prestazioni.

• In presenza di bambini, controllare che il prodotto non rappresenti un pericolo.

• Posizionare il prodotto al riparo dagli agenti atmosferici e a distanza di sicurezza

dall’acqua e da luoghi ad alto grado di umidità.

• Non avvicinare il prodotto a fonti di calore (radiatori, fari, etc.).

• Evitare che qualsiasi sostanza liquida penetri all’interno del prodotto.

• Assicurarsi che il dispositivo sia in posizione stabile.

• Per la pulizia delle parti esterne non utilizzare diluenti, alcol, benzina o altre

sostanze volatili.

• Evitare di riparare il dispositivo. Per qualsiasi tipo di intervento, rivolgersi al

personale qualificato.

• Si consiglia di non utilizzare il diffusore a livelli di suono elevati per lunghi periodi

di tempo, in quanto la pressione sonora generata potrebbe provocare danni

permanenti all’udito.

ATTENZIONE

Per evitare il rischio di shock

elettrico non aprire il prodotto.

Installazione

1. Inserire il cavo di connessione prima nella borchietta copri-foro e poi nel

foro (Ø 7-8mm) precedentemente praticato sul pannello del soffitto.

Fissare quindi il CSB10 all’altezza desiderata, praticando un nodo sul

cavo. Far scorrere la borchietta fino all’aderenza con il pannello.

2. La tensione d’ingresso e la potenza d’uscita vengono scelte collegando

la linea d’ingresso al dispositivo. Per effettuare tale collegamento fare

riferimento alle istruzioni riportate sul dispositivo oppure allo schema

esposto qui di seguito:

Specifiche tecniche

Modello Diffusore sferico CSB10

Altoparlante Incorporato In carta da 5”

Potenza di Entrata 20 W max

Potenza di Uscita 2,5 / 5 / 10 W (max 20W)

100 V: 4 / 2 / 1 KΩ

70 V: 2 KΩ/ 1 KΩ/ 490 Ω

Impedenza dell’Entrata 8

Tensione d’Ingresso 70 / 100 V

Grado di protezione IP 44

Frequenza 110 – 15

000 Hz (-10 dB)

S.P.L. 92 dB (1W/m)

Peso 1,7 Kg

Dimensioni

La Proel SpA persegue una politica di costante ricerca e sviluppo, di conseguenza si riserva il diritto di

apportare miglioramenti ai prodotti esistenti, senza preavviso e in qualunque momento.

Thank you for choosing this PROEL loudspeaker. Our products are

synonymous with professional competence, accuracy and excellent quality.

Description

This loudspeaker has been designed for suspension mounting. Its state-of-the-

art design, its realization and the use of excellent quality materials (metal and

ABS) give the unit a high mechanical strength and good sound features.

This product complies with the CE Regulations

Safety instructions

• Before installing the unit, read carefully these instructions and keep them for

future reference.

• Warning: an incorrect installation might result in an irreparable damage to the

unit.

• Installation should be carried out in compliance with the relevant safety

regulations.

• The use of this unit without following the technical specifications may cause the

performance to be impaired.

• Close supervision is necessary when the unit is used near children.

• Protect this unit from atmospheric agents and do not use it near water or in

places with high humidity levels.

• This unit should be situated away from heat sources such as radiators.

• Care should be taken so that objects do not fall into and liquids are not spilled

inside the unit.

• Make sure the unit is placed in a stable and safe position.

• Do not use solvents, alcohol, petrol or other volatile substances to clean the outer

components.

• Do not attempt to repair the unit yourself. Refer all servicing to qualified

personnel.

• This product generates a sound pressure level that may cause permanent

damages to the hearing. Do not use the loudspeaker at high volume levels for a

long period of time.

WARNING

To reduce the risk of electric shock do not open this

apparatus.

Installation

1. A hole (Ø 7-8mm) should be made in the ceiling panel. Insert the

connection cable in the cap used for covering the hole first, and then in

the hole. Place the CSB10 at the height required and fix it by tying a

knot on the cable. Slide the cover to the ceiling panel.

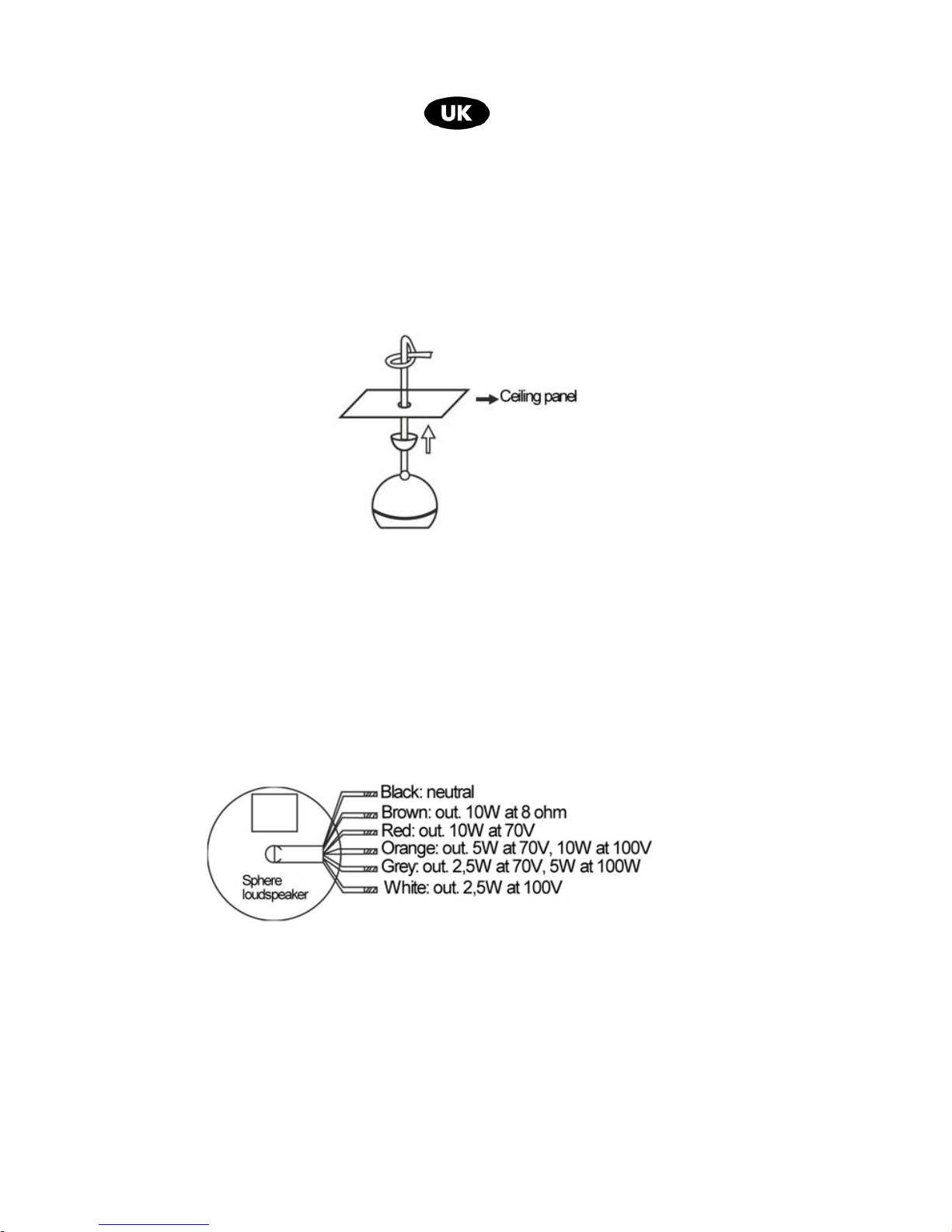

2. The input voltage and the output power can be chosen by connecting

the input line to the unit. For details about the connection, refer to the

instructions shown on the unit or to the illustration below:

Technical Specifications

Model Sphere loudspeaker

CSB10

Built-in speaker Paper 5”

Input power 20 W max

Output power 2,5 / 5 / 10 W (max 20W)

100 V: 4 / 2 / 1 KΩ

70 V: 2 KΩ/ 1 KΩ/ 490 Ω

Input impedance 8

Input voltage 70 / 100 V

Protection rating IP 44

Frequency 110 – 15

000 Hz (-10 dB)

S.P.L. 92 dB (1W/m)

Weight 1,7 Kg

Dimensions

Proel S.p.A. pursues a policy of constant research and development and therefore reserves the right to

improve its products at any time without prior notification.

PROEL S.p.A.

(World Headquarters - Factory)

Via alla Ruenia 37/43

64027 Sant’Omero (Te) – Italy

Tel: +39 0861 81241

Fax: +39 0861 887862

E-mail: [email protected]

installation.proelgroup.com
