MANUALE UTENTE – USER’S MANUAL

––

CSE15HT

Diffusore da incasso in ABS 2 vie HF

2-wa

HF embedded ABS loudspeaker

Grazie per averci accordato la Vostra fiducia scegliendo un prodotto PROEL,

sinonimo di professionalità, accuratezza ed elevata qualità.

Descrizione

Diffusore Acustico 2 vie HF, di facile installazione, dotato di trasformatore

interno, griglia antipolvere e struttura portante in ABS che conferisce

all’apparecchio un’elevata robustezza meccanica. Dedicato ad applicazioni di

tipo Public Address, come diffusione di annunci e musica ad alta qualità.

Prodotto conforme alla normativa CE

Precauzioni

• Prima di procedere con l’installazione, leggere attentamente le istruzioni

contenute nel presente manuale e conservarlo per una consultazione successiva.

• Attenzione: l’installazione errata potrebbe danneggiare irrimediabilmente

l’apparecchiatura.

• PROEL raccomanda di installare i diffusori tenendo conto delle normative di

sicurezza vigenti.

• L’uso del dispositivo al di fuori delle specifiche tecniche potrebbe causare una

diminuzione delle prestazioni.

• In presenza di bambini, controllare che il prodotto non rappresenti un pericolo.

• Posizionare il prodotto al riparo dagli agenti atmosferici e a distanza di sicurezza

dall’acqua e da luoghi ad alto grado di umidità.

• Non avvicinare il prodotto a fonti di calore (radiatori, fari, etc.).

• Evitare che qualsiasi sostanza liquida penetri all’interno del prodotto.

• Assicurarsi che il dispositivo sia in posizione stabile.

• Per la pulizia delle parti esterne non utilizzare diluenti, alcol, benzina o altre

sostanze volatili.

• Evitare di riparare il dispositivo. Per qualsiasi tipo di intervento, rivolgersi al

personale qualificato.

• Si consiglia di non utilizzare il diffusore a livelli di suono elevati per lunghi periodi

di tempo, in quanto la pressione sonora generata potrebbe provocare danni

permanenti all’udito.

ATTENZIONE

Per evitare il rischio di shock elettrico non aprire il

prodotto.

Per prevenire rischi di incendio o di scosse elettriche

non esporre questo apparecchio a pioggia e umidità

Installazione

1. Praticare un foro di 179 mm sul pannello del soffitto, nel punto dove

andrà posizionato il CSE15HT.

2. La potenza d’uscita viene selezionata collegando la linea di segnale al

morsetto d’ingresso del dispositivo. Per effettuare tale collegamento, fare

riferimento a quanto riportato sul trasformatore.

3. Estrarre la griglia di protezione a pressione, utilizzando un punzone non

metallico per evitare di arrecare danni all’apparecchio.

Dopo aver effettuato il collegamento elettrico, inserire l’unità CSE15HT

nel foro praticato in precedenza, posizionando le alette di fissaggio come

illustrato in figura, quindi serrare le 3 viti corrispondenti con un cacciavite.

4. Inserire la griglia di protezione nell’apposita sede mediante una leggera

pressione verticale.

Specifiche tecniche

Modello CSE15HT

Altoparlante coassiale 2 vie T 1” W 6,5”

Potenza in Ingresso 40 W max

Potenza in Uscita 2,5 / 5/ 10 / 20W (max 40W)

Impedenza in Ingresso 500 Ω- 1 KΩ

Tensione d’Ingresso 100 V

Risposta in frequenza 70 Hz – 20 KHz

S.P.L. 87 dB

Dimensioni Ø 204 mm - H 85 mm

Peso 1,24 Kg

La Proel SpA persegue una politica di costante ricerca e sviluppo, di conseguenza si riserva il diritto di

appo

nti

odo

tti

nti

eavv

que

Thank you for choosing this PROEL speaker system. Our products are

synonymous with professional competence, accuracy and high-quality.

Description

2-way HF loudspeaker, easy to install, featuring a built-in transformer, dust-

proof grille, and ABS frame giving the unit a high mechanical strength.

Designed for Public Address applications such as advertisement and high-

quality music broadcasting.

This product complies with the CE Regulations

Safety instructions

• Before installing the unit, read carefully these instructions and keep them for

future reference.

• Warning: an incorrect installation might result in an irreparable damage to the

unit.

• Installation should be carried out in compliance with the relevant safety

regulations.

• The use of this unit without following the technical specifications may cause the

performance to be impaired.

• Close supervision is necessary when the unit is used near children.

• Protect this unit from atmospheric agents and do not use it near water or in

places with high humidity levels.

• This unit should be situated away from heat sources such as radiators.

• Care should be taken so that objects do not fall into and liquids are not spilled

inside the unit.

• Make sure the unit is placed in a stable and safe position.

• Do not use solvents, alcohol, petrol or other volatile substances to clean the outer

components.

• Do not attempt to repair the unit yourself. Refer all servicing to qualified

personnel.

• This product generates a sound pressure level that may cause permanent

damages to the hearing. Do not use the loudspeaker at high volume levels for a

long period of time.

WARNING

o reduce the risk of electric shock do not open this

apparatus. To prevent fire or shock hazard do not

expose this apparatus to rain or moisture.

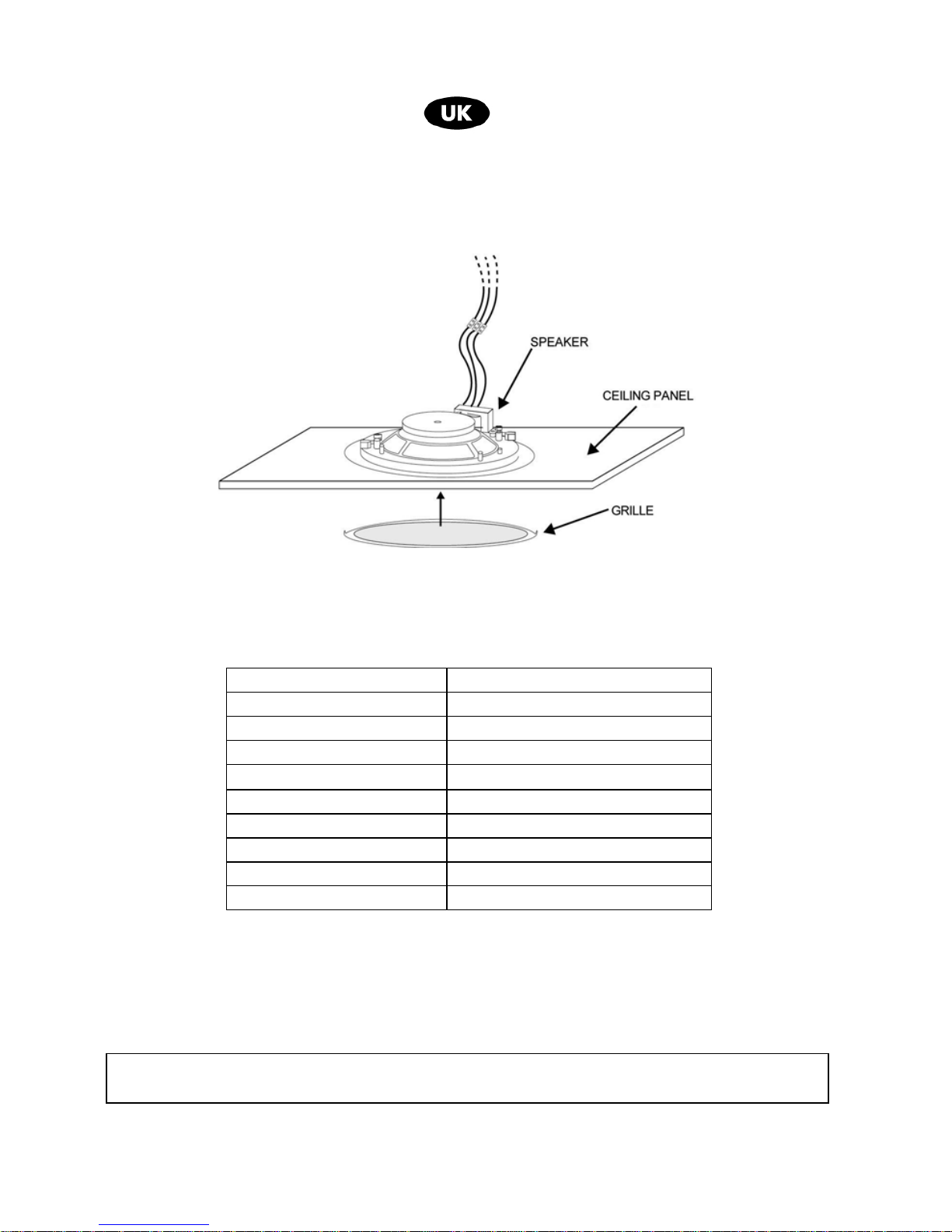

Installation

1. A 179 mm diameter hole should be made in the ceiling panel where the

CSE15HT will be mounted.

2. The output power can be selected by connecting the signal line to the

speaker terminals of the unit properly. For details about the connection,

refer to the explanations shown on the transformer.

3. Take out the press-in protection grille using a non-metal tool to avoid

damaging the unit. Once the electrical connection has been completed,

insert the CSE15HT unit in the hole made previously, placing the

mounting tabs as shown in the illustration, then tighten the 3

corresponding screws using a screwdriver.

4. Insert the protection grille in its special housing by pressing it slightly

downwards.

Technical Specifications

Model CSE15HT

2-way Coaxial Speaker T 1” W 6,5”

Input Power 40 W max

Output Power 2,5 / 5/ 10 / 20W (max 40W)

Input Impedance 500 Ω- 1 KΩ

Input Voltage 100 V

Frequency Response 70 Hz – 20 KHz

S.P.L. 87 dB

Dimension Ø 204 mm - H 85 mm

Weight 1,24 Kg

Proel S.p.A. pursues a policy of constant research and development and therefore reserves the right to

ove

oduc

tim

ith

r n

tifi

PROEL S.p.A.

(World Headquarters - Factory)

Via alla Ruenia 37/43

64027 Sant’Omero (Te) – Italy

Tel: +39 0861 81241

Fax: +39 0861 887862

E-mail: [email protected]

installation.proelgroup.com
