PROEL CS3TW Manuel utilisateur

MANUALE UTENTE – USER’S MANUAL

CS3TW

Diffusore da soffitto in acciaio - Steel ceiling speaker

Grazie per averci accordato la Vostra fiducia scegliendo un prodotto PROEL,

sinonimo di professionalità, accuratezza ed elevata qualità.

Descrizione

Questi diffusori sono progettati per essere installati a incasso. La scelta di

materiali di ottima qualità (metallo e ABS) conferisce all’apparecchio

un’elevata robustezza meccanica e buone caratteristiche sonore.

Prodotto conforme alla normativa CE

Precauzioni

• Prima di procedere con l’installazione, leggere attentamente le istruzioni

contenute nel presente manuale e conservarlo per una consultazione successiva.

• Attenzione: l’installazione errata potrebbe danneggiare irrimediabilmente

l’apparecchiatura.

• PROEL raccomanda di installare i diffusori tenendo conto delle normative di

sicurezza vigenti.

• L’uso del dispositivo al di fuori delle specifiche tecniche potrebbe causare una

diminuzione delle prestazioni.

• In presenza di bambini, controllare che il prodotto non rappresenti un pericolo.

• Posizionare il prodotto al riparo dagli agenti atmosferici e a distanza di sicurezza

dall’acqua e da luoghi ad alto grado di umidità.

• Non avvicinare il prodotto a fonti di calore (radiatori, fari, etc.).

• Evitare che qualsiasi sostanza liquida penetri all’interno del prodotto.

• Assicurarsi che il dispositivo sia in posizione stabile.

• Per la pulizia delle parti esterne non utilizzare diluenti, alcol, benzina o altre

sostanze volatili.

• Evitare di riparare il dispositivo. Per qualsiasi tipo di intervento, rivolgersi al

personale qualificato.

• Si consiglia di non utilizzare il diffusore a livelli di suono elevati per lunghi periodi

di tempo, in quanto la pressione sonora generata potrebbe provocare danni

permanenti all’udito.

ATTENZIONE

Per evitare il rischio di shock elettrico non aprire il

prodotto.

Per prevenire rischi di incendio o di scosse elettriche

non esporre questo apparecchio a pioggia e umidità

Installazione

1. Forare il pannello del soffitto, nel punto dove andrà posizionato il

CS3TW, utilizzando come misura il disco di cartone ricavabile dall’ala

della confezione.

2. La potenza d’uscita viene scelta collegando opportunamente la linea

d’ingresso al dispositivo. Per effettuare tale scelta riferirsi alla tabella

che segue.

3. Dopo aver effettuato il collegamento elettrico, comprimere le alette

laterali “molleggianti” e inserire l’unità CS3TW nel foro già praticato,

quindi rilasciare le alette, che sorreggeranno saldamente il tutto.

Tensione

di linea Imp. Potenza

in uscita

1,66 KΩ6 W

3,3 KΩ3 W

100 V 6,6 KΩ1.5 W

816 Ω6 W

1,66 KΩ3 W

70 V 3,3 KΩ1.5 W

416 Ω6 W

816 Ω3 W

50 V 1,66 KΩ1.5 W

Specifiche tecniche

Modello CS3TW

Dimensione Altoparlante 2.5”

Potenza d’ingresso max 12W

Potenza d’uscita 6 /3 /1,5 W

Impedenza d’ingresso

100 V: 1,66 / 3,3 / 6,6 KΩ

70 V: / 1,66 / 3,3 KΩ

50 V: 416 Ω/ 816 Ω/ 1.66 KΩ

Voltaggio in ingresso 50 V / 70 V / 100 V

Frequenza 120 Hz – 20 KHz

S.P.L. 86 dB

Dimensioni Ø 100mm - H 75mm

Peso 0,45 Kg

Nota Su specifica richiesta e per quantità, è possibile personalizzare il colore

dell’unità CS3TW specificando quello desiderato secondo il codice RAL.

La Proel SpA persegue una politica di costante ricerca e sviluppo, di conseguenza si riserva il diritto di

apportare miglioramenti ai prodotti esistenti, senza preavviso e in qualunque momento.

Thank you for choosing this PROEL speaker. Our products are synonymous

with professional competence, accuracy and excellent quality.

Description

These loudspeakers are designed for a recessed mounting. The choice of high

quality materials (metal and ABS) gives the unit a high mechanical strength and

good sound features.

This product complies with the CE Regulations

Safety instructions

• Before installing the unit, read carefully these instructions and keep them for

future reference.

• Warning: an incorrect installation might result in an irreparable damage to the

unit.

• Installation should be carried out in compliance with the relevant safety

regulations.

• The use of this unit without following the technical specifications may cause the

performance to be impaired.

• Close supervision is necessary when the unit is used near children.

• Protect this unit from atmospheric agents and do not use it near water or in

places with high humidity levels.

• This unit should be situated away from heat sources such as radiators.

• Care should be taken so that objects do not fall into and liquids are not spilled

inside the unit.

• Make sure the unit is placed in a stable and safe position.

• Do not use solvents, alcohol, petrol or other volatile substances to clean the outer

components.

• Do not attempt to repair the unit yourself. Refer all servicing to qualified

personnel.

• This product generates a sound pressure level that may cause permanent

damages to the hearing. Do not use the loudspeaker at high volume levels for a

long period of time.

WARNING

o reduce the risk of electric shock do not open this

apparatus. To prevent fire or shock hazard do not

expose this apparatus to rain or moisture.

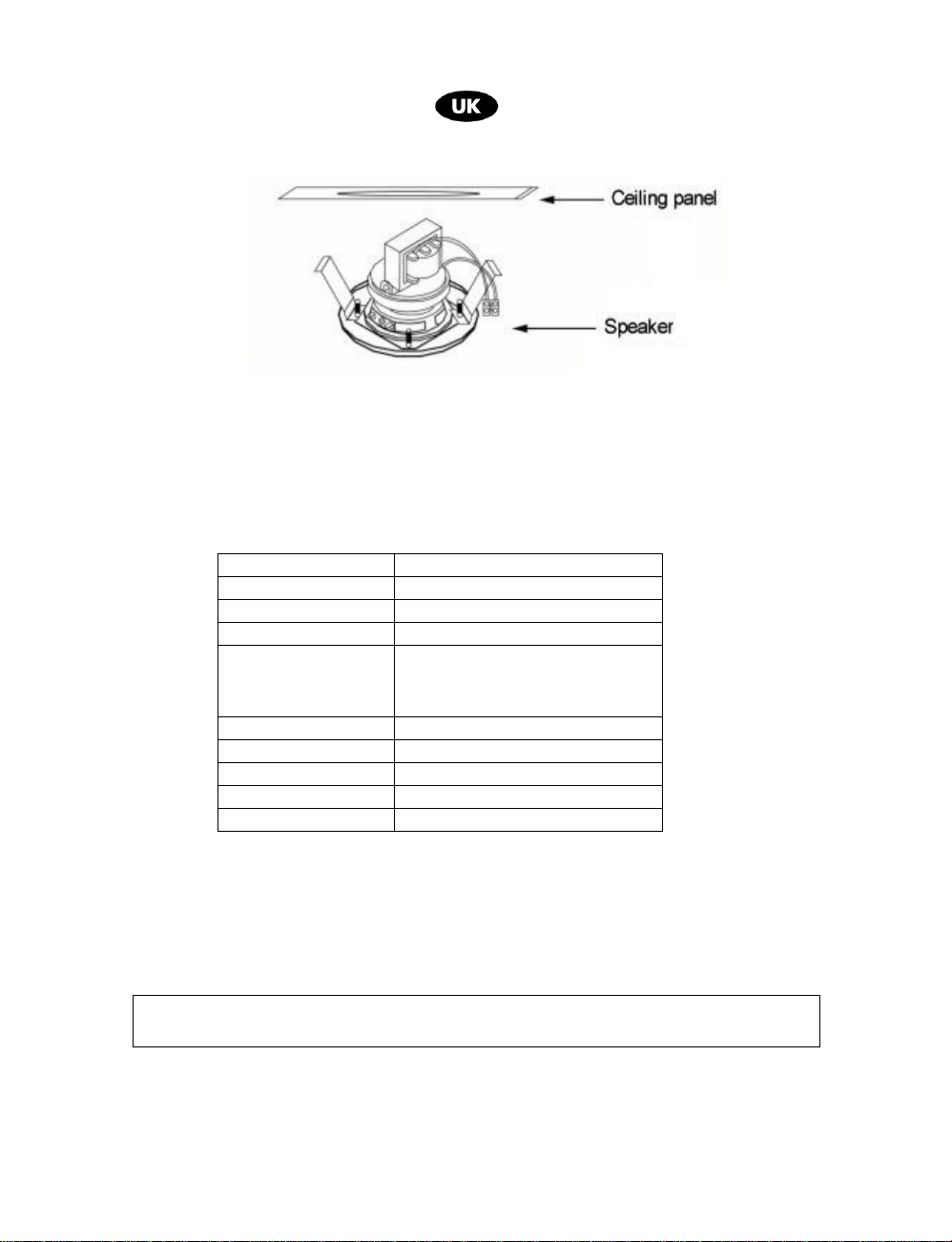

Installation

1. A hole should be made in the ceiling panel, in the place where the

CS3TW will be installed. Use the cardboard disk Use the cardboard

disk found on the box as template for the hole.

2. The output power required can be selected by connecting the input line

to the unit properly. Refer to the following table for a proper connection.

3. Once the electrical connection has been carried out, press the side

spring wings and insert the CS3TW unit in the hole made previously,

then release the spring wings, which will firmly support the whole

apparatus.

Line voltage Imp. Output power

1,66 KΩ6 W

3,3 KΩ3 W

100 V 6,6 KΩ1.5 W

816 Ω6 W

1,66 KΩ3 W

70 V 3,3 KΩ1.5 W

416 Ω6 W

816 Ω3 W

50 V 1,66 KΩ1.5 W

Technical specifications

Model CS3TW

Speaker dimension 2.5”

Input power max 12W

Output power 6 /3 /1,5 W

Input impedance

100 V: 1,66 / 3,3 / 6,6 KΩ

70 V: / 1,66 / 3,3 KΩ

50 V: 416 Ω/ 816 Ω/ 1.66 KΩ

Input voltage 50 V / 70 V / 100 V

Frequency 120 Hz – 20 KHz

S.P.L. 86 dB

Dimension Ø 100mm - H 75mm

Weight 0,45 Kg

Note Upon specific request and by quantity, it is possible to customize the

colour of the CS3TW unit specifying the colour required making reference to its

RAL code.

Proel S.p.A. pursues a policy of constant research and development and therefore reserves the right to

improve its products at any time without prior notification.
