Power Fist 8644171 Manuel utilisateur

V 4.0 12V Chainsaw Sharpener 8644171

SPECIFICATIONS

Applications

Sharpening Chainsaw Chains

Material

Steel and plastic

Type

Hand held

Arbor Size

1/8 in. dia. stone shank

Voltage Rating

12 V DC

Current Rating

1.4 (no-load); 2.4 (grinding)

No Load Speed

24,000 RPM

Includes

One each: 5/32, 3/16 and

7/32 in. sharpening stone

Feature(s)

Runs at 22,000 to 24,000

RPM. Features a high-impact

motor housing that is

designed to stay cool

during use. Includes 3

sharpening stones.

INTRODUCTION

Hand held sharpener can be powered

by an automobile, ATV or UTV when in

remote locations.

SAFETY

WARNING! Read and understand all instructions

before using this tool. The operator must follow

basic precautions to reduce the risk of personal

injury and/or damage to the equipment.

SAVE THESE INSTRUCTIONS

1. Always wear gloves and eye wear.

2. Use only with a 12V DC battery. Avoid contact

with battery acid.

3. Sharpen chain according to the chain

manufacturer’s instruction.

4. Do not operate in the presence of flammable

gases, dust or liquids.

WARNING! Follow all instructions for cutter filing

angles and depth gauge settings. Incorrect

sharpening angles, excessive depth gauge

settings or incorrectly shaped depth gauges may

increase the risk of chainsaw kickback. Kickback

can result in severe injury to the saw operator or

to bystanders.

ASSEMBLY & INSTALLATION

SELECTION

1. Choose the stone diameter equal to the file

diameter required for your saw.

2. Refer to the chain manufacturer’s

recommendations.

NOTE: If the stone’s diameter is 1/32 in. (0.8mm)

smaller than the correct hole, replace the stone.

ASSEMBLY

1. Disconnect the sharpener from the battery

terminals before installing or removing

grinding stone.

12VChainsaw

Sharpener

Visit www.princessauto.com for more information 1

8644171 12V Chainsaw Sharpener V 4.0

2. A. Lock the motor shaft with a spare stone.

B. Loosen the lock nut.

3. A. Install stone.

NOTE: There should be 1/8 in. (3mm) of the shank

sticking out from the chuck.

B. Tighten lock nut.

C. Remove spare stone.

4. Loosen adjusting screw.

5. Position guide plate.

6. Tighten the adjusting screw.

OPERATION

1. With the sharpener turned off (the red stripe is

not visible), connect the battery.

2. Sharpen the chain at angles recommended by

the chain manufacturer.

CARE AND MAINTENANCE

1. Maintain a tool with care. A tool in

good condition is efficient, easier to

control and will have fewer problems.

2. Inspect the tool components

periodically. Repair or replace

damaged or worn components.

DISPOSAL

Recycle a tool damaged beyond repair at the

appropriate facility.

2 For technical questions call 1-800-665-8685

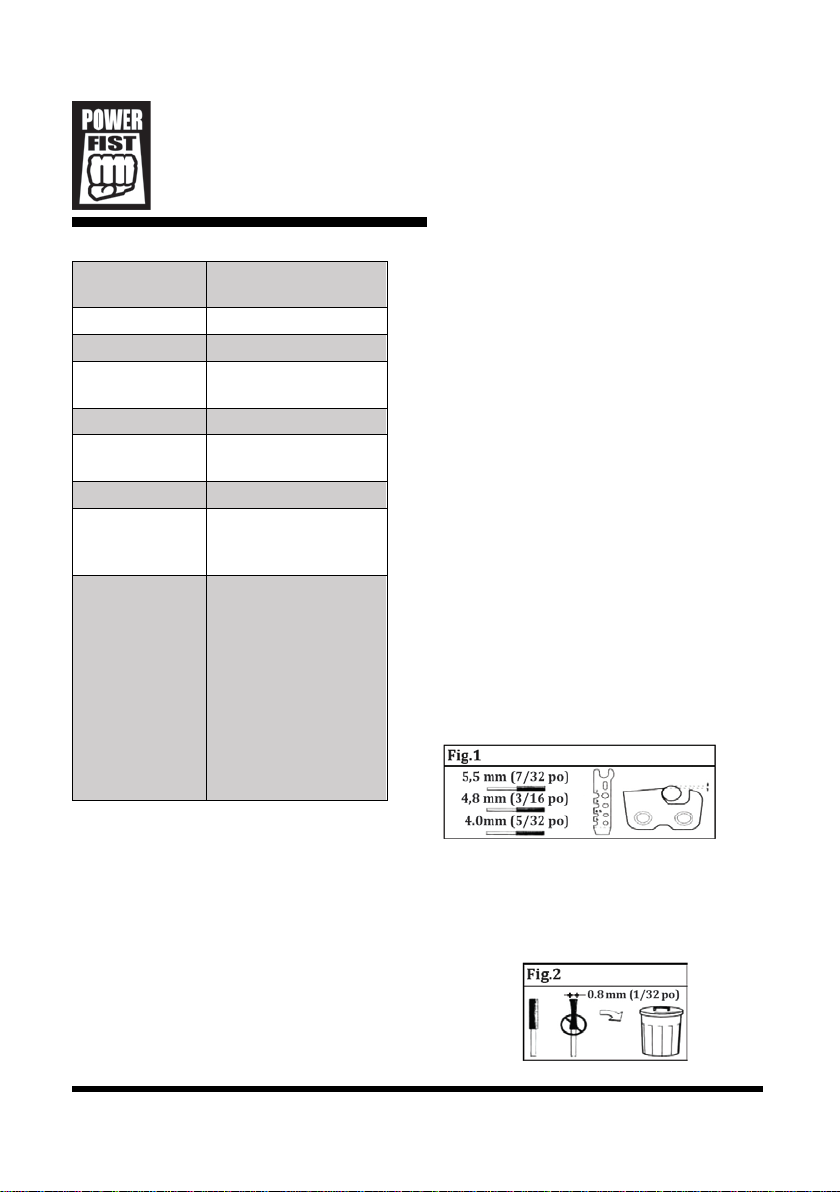

V 4.0 Affûteur de scie à chaîne de 12 V 8644171

SPECIFICATIONS

Applications

Affûtage de chaînes de

scie à chaîne

Matériau

Acier et plastique

Type

Portable

Taille d’axe

Tige de pierre de

1/8 po de diamètre

Tension nominale

12 V

Courant nominal

1,4 (sans charge);

2,4 A (meulage)

Vitesse à vide

24 000 tr/min

Comprend

Un de chaque: Pierre

d’affûtage de 5/32, 3/16

et 7/32 po

Caractéristique(s)

Alimenté au moyen

d'une batterie de 12 V.

Fonctionne à un régime

de 22 000 à 24 000

tr/min. Celui-ci est

muni d’un carter du

moteur très resistant

et conçu pour rester

froid en course

d’utilisation. Comprend

3 pierres d'affûtage.

INTRODUCTION

L'affûteur à main peut être alimenté par une

automobile, un VTT ou un VUT lorsqu'on se

trouve dans un endroit éloigné.

SÉCURITÉ

AVERTISSEMENT ! Veuillez lire et comprendre

toutes les instructions avant d'utiliser cet

outil. L'utilisateur doit respecter les

précautions de base lorsqu'il utilise cet

outil afin de réduire le risque de blessure

ou de dommage à l'équipement.

CONSERVER CES INSTRUCTIONS

1. Portez toujours des gants et des verres

de protection.

2. Utilisez uniquement avec une pile

de 12 V c.c. Évitez tout contact avec

l'acide sulfurique.

3. Affûtez la chaîne conformément aux

instructions du fabricant.

4. N'utilisez pas d'outils électriques en

présence de poussière, de gaz ou de

liquides inflammables.

AVERTISSEMENT ! Observez toutes les

instructions, ainsi que les angles de l’image de

l'outil de coupe et les réglages de la jauge de

profondeur. Des angles d'affûtage incorrects,

des réglages excessifs de la jauge de profondeur

ou des jauges de profondeur de forme

inadéquate peuvent accroître le risque d'effet

de rebond de la scie à chaîne. Un effet de

rebond peut entraîner des blessures graves à

l'utilisateur de la scie et aux gens à proximité.

ASSEMBLAGE ET

INSTALLATION

SÉLECTION

1. Utilisez une pierre dont le diamètre est

identique à celui de la lime correspondant

à votre scie.

2. Consultez les recommandations du fabricant

de la chaîne.

REMARQUE : Si la pierre présente un diamètre de

0,8 mm (1/32 po) inférieur à celui de l'orifice

prescrit, remplacez la pierre.

Affûteurdescie

àchaînede12V

Visit www.princessauto.com for more information 1

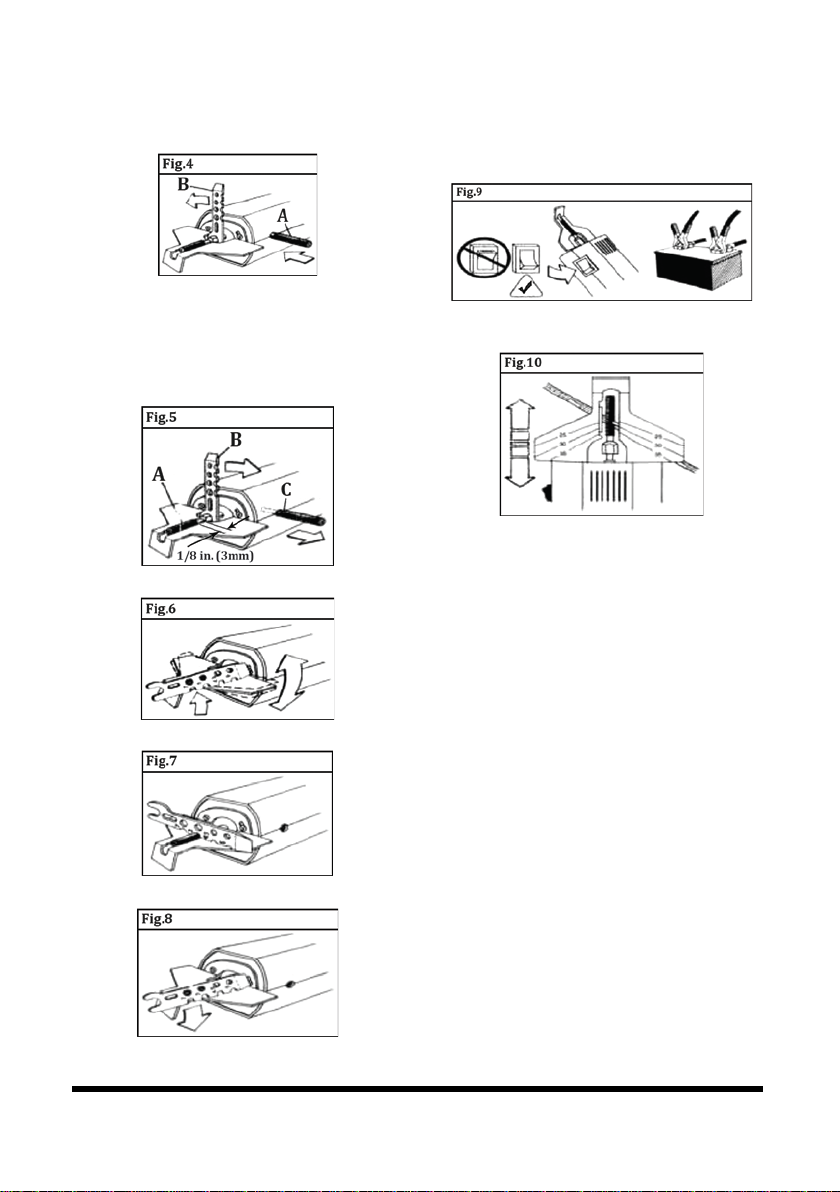

8644171 Affûteur de scie à chaîne de 12 V V 4.0

ASSEMBLAGE

1. Débranchez l'affûteur des bornes de batterie

avant d'installer ou d'enlever la meule.

2. A. Bloquez l'arbre moteur au moyen d'une

meule de rechange.

B. Desserrez le contre-écrou.

3. A. Installez la meule.

REMARQUE : La tige devrait dépasser

de 3 mm (1/8 po) du mandrin.

B. Serrez le contre-écrou.

C. Enlevez la meule de rechange.

4. Desserrez la vis de réglage.

5. Placez la plaque-guide.

6. Serrez la vis de réglage.

UTILISATION

1. Branchez la batterie alors que l'affûteur est

arrêté (la bande rouge n'est pas visible).

2. Affûtez la chaîne aux angles recommandés

par le fabricant.

SOIN ET ENTRETIEN

1. Entretenez l'outil avec soin. Un outil en bon

état sera efficace, plus facile à contrôler et

préviendra les problèmes de fonctionnement.

2. Inspectez les composants de l'outil

régulièrement. Réparez ou remplacez les

composants endommagés ou usés.

DISPOSAL

Recyclez votre outil endommagé dans une

installation prévue à cet effet s'il est impossible

de le réparer.

2 For technical questions call 1-800-665-8685
