PLG QUARK 30 Manuel utilisateur

QUARK 30

MANUALE D’USO | USER MANUAL

OUTDOOR - SPOTLIGHTS

1900gr

Professional Lighting Genius s.r.l - Ex Strada Statale 96, NC - 70020 Toritto (Ba) - Phone: (+39) 080 603244 - [email protected] - www.plgenius.com

QUARK 30

MANUALE D’USO USER MANUAL

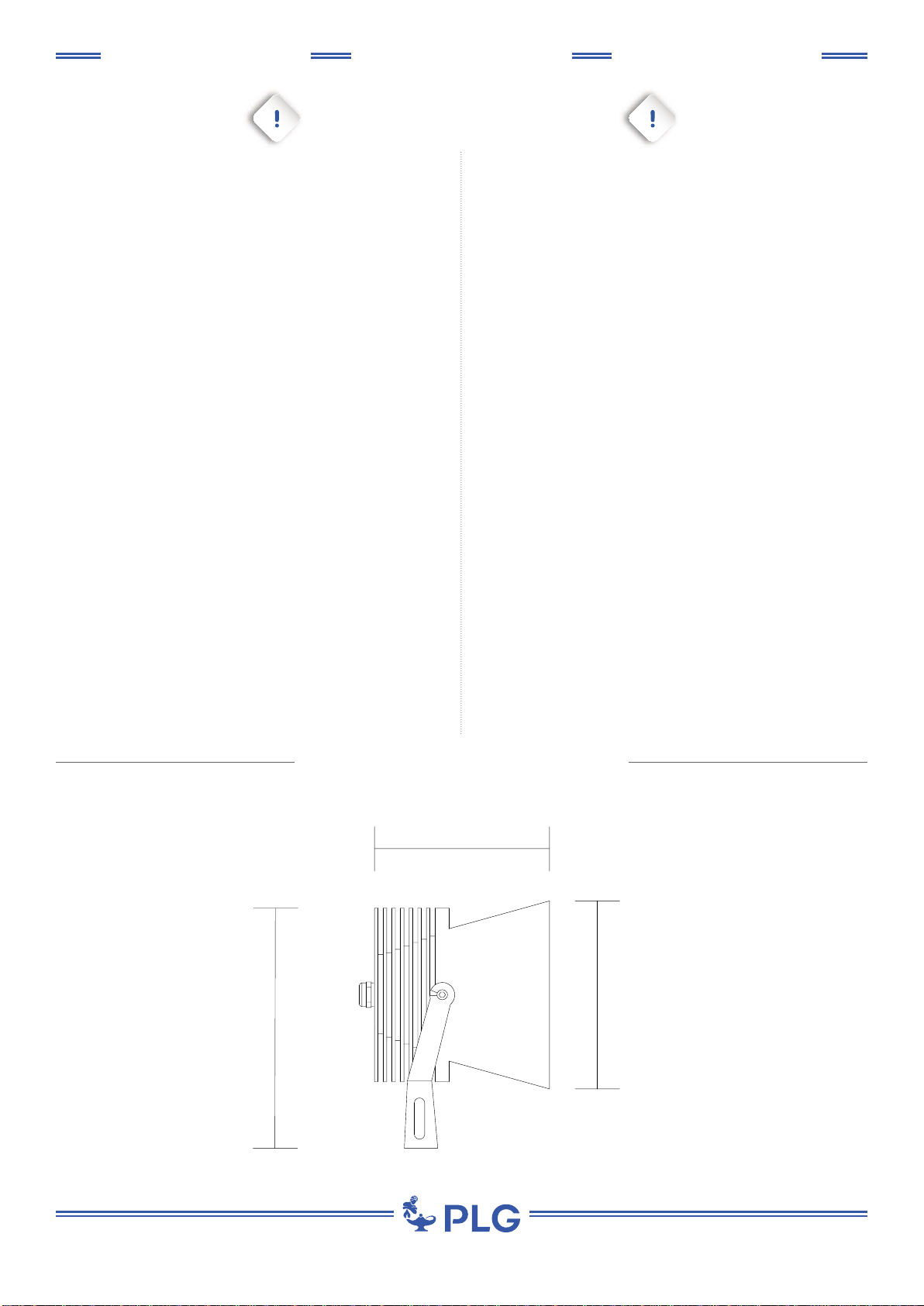

ATTENZIONE |WARNING

DIMENSIONI |DIMENSIONS

Sovratensioni provenienti dalla rete elettrica di alimentazione

dell’impianto/apparecchi o di origine elettrostatica (ESD)

provenienti dall’ambiente , possono danneggiare in maniera

irreversibile gli apparecchi a LED. Si consiglia quindi

l’installazionediundispositivodiprotezionedallesovratensioni

sull’impianto elettrico che attenua l’intensità di questi fenomeni

Overvoltages from the power supply of the system / devices

or of electrostatic origin (ESD) from the environment, can

irreversibly damage the LED luminaires. It is therefore

advisable to install a protective device against overvoltages on

the electrical system which attenuates the intensity of these

phenomena

• •

Tenere lontano da sostanze chimiche aggressive• Keep away from aggressive agents•

Il sistema di connessione deve avere un grado di protezione

IP uguale o superiore al grado di protezione IP del prodotto

•The connection system must be equal to or greater than the IP

rating of the spotlights.

•

•Prima di procedere alla installazione o alla manutenzione del

presente dispositivo è necessario disattivare sempre l’energia

elettrica;

•Before proceeding with the installation or maintenance of this

device, you must always turn o the electricity;

La ditta Professional Lighting Genius declina ogni

responsabilità per danni causati da un proprio prodotto

montato in modo non conforme alle istruzioni.

•The company Professional Lighting Genius assumes no

responsability for damages caused by its own product installed

not in accordance to instructions.

•

La ditta Professional Lighting Genius declina ogni

responsabilità qualora l’installazione non avvenga secondo le

norme vigenti;

•The company Professional Lighting Genius disclaims any

liability if the installation is not done according to applicable

regulations;

•

In nessun caso l’apparecchio deve essere ricoperto da

materiali termoisolanti o simili;

•Under no circumstance must this product be covered•

Modiche o manomissioni del prodotto possono rendere

l’apparecchio pericoloso e annullano ogni condizione di

garanzia;

•Modications or tampering of the product can make the device

dangerous and will invalidate any warranty condition;

•

Tutte le operazioni di installazione o di manutenzione devono

essere e󰀨ettuate da personale tecnico specializzato;

•All installation or maintenance must be performed by qualied

personnel;

•

L’impianto va alimentato solo dopo il collegamento;• The plant should be operated only after connecting;•

Leggere e conservare le seguenti istruzioni Read and store following instructions

130

160

120

130

160

120

3Professional Lighting Genius s.r.l - Ex Strada Statale 96, NC - 70020 Toritto (Ba) - Phone: (+39) 080 603244 - [email protected] - www.plgenius.com

DATI TECNICI | TECHNICAL DATA

QUARK 30

MANUALE D’USO USER MANUAL

POTENZA MASSIMA / POWER MAX :

30W - 220V / 240V

1 power LED multichip

NUMERO DI LED / LED QUANTITY :

70 - 80 - 90 - >90

INDICE RESA CROMATICA / CRI :

15° , 30° , 45°

OTTICHE DISPONIBILI

AVAILABLE OPTICS :

-20°C +40°C

TEMPERATURA DI UTILIZZO

WORKING TEMPERATURE :

1 -Applique

2 - Su Picchetto / On Stake

3 - Con Cinghia / With Belt

FISSAGGIO / FIXING :

CLASSE / CLASS :

1900g

PESO / WEIGHT :

IP67

GRADO DI PROTEZIONE IP / IP RATE :

Incluso / Included

ALIMENTATORE / DRIVER :

COLORE DEL LED (K)

LED COLOUR (K) :5000 - 4000 - 3000 - 3000 CRI 90 - 2700

Grigio , Nero / Grey , Black

MATERIALE E FINITURA

MATERIAL AND FINISH :

Corpo e angia in alluminio anodizzato

Body and ange in anodized aluminium

Professional Lighting Genius s.r.l - Ex Strada Statale 96, NC - 70020 Toritto (Ba) - Phone: (+39) 080 603244 - [email protected] - www.plgenius.com

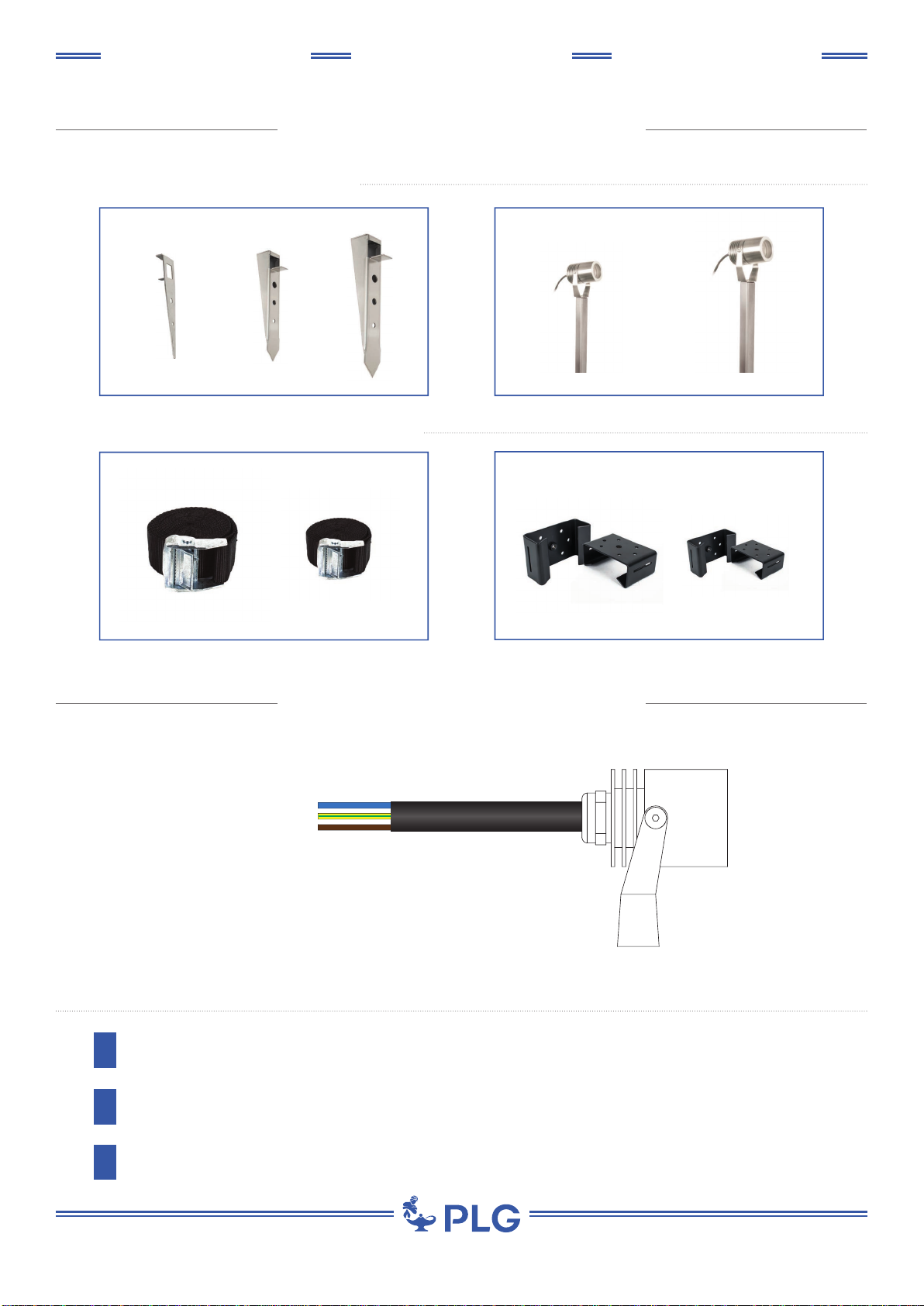

220V / 240V

Schema di collegamento diretto alla rete elettrica / Direct connection diagram to elettric network

CONNESSIONI | CONNECTIONS

1Realizzare il cablaggio in assenza di tensione di rete.

Make the wiring in complete absence of line voltage.

2Collegare l’apparecchio alla rete.

Connect the device to the electric network.

3Porre la rete sotto tensione.

Energize the network.

QUARK 30

MANUALE D’USO USER MANUAL

ACCESSORI | ACCESSORIES

CINTURA PER ALBERI - TREE LIGHT BELT

CINGHIE / BELTS

CODE : BLT01 - BLT02 CODE : PLT01 - PLT02

PIASTRE DI FISSAGGIO / FIXING PLATES

INSTALLAZIONE - INSTALLATION

PICCHETTI INOX / INOX STAKES

CODE : PI001 - PI002 - PI003 CODE : PI004 - PI005

ESTENSIONI / EXTENSIONS

5Professional Lighting Genius s.r.l - Ex Strada Statale 96, NC - 70020 Toritto (Ba) - Phone: (+39) 080 603244 - [email protected] - www.plgenius.com

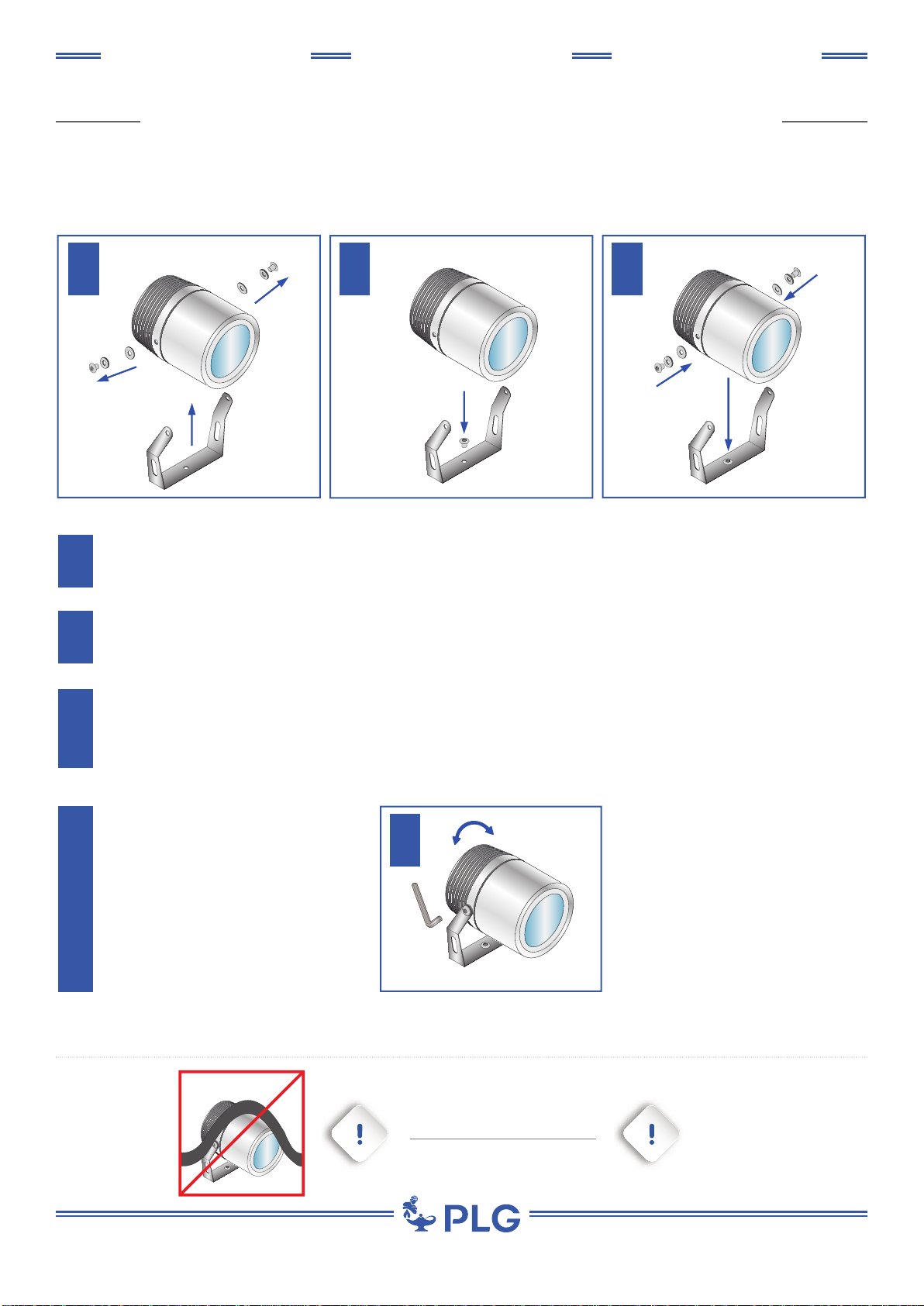

ISTRUZIONI DI MONTAGGIO | ASSEMBLY INSTRUCTIONS

QUARK 30

MANUALE D’USO USER MANUAL

Rimuovere il faretto dalla sta󰀨a, svitando le due viti di supporto e rimuovendo le rondelle

Bloccare la sta󰀨a sulla supercie utilizzando un dispositivo di ssaggio idoneo

Avvitare il faretto alla staffa, inserendo le rondelle tra staffa e corpo.

Eseguire il cablaggio elettrico avendo cura di sigillare i cavi con mezzi adeguati a garantire una tenuta IP67.

Remove the spot from the bracket, unscrewing the screws and removing the washers

Fix the bracket to the surface using an approprate device

Screw the spot to the bracket, placing the washers between body and bracket.

Make the electrical wiring taking care to seal the cables with devices suitable for an IP67 rating protection.

1 2 3

Quark può essere montato sia a soffitto che

a parete o pavimento. È possibile cambiare

l’orientamento del fascio luminoso allentando le

viti laterali.

Quark can be installed either on the ceiling ,wall

or on the oor. You can change the light beam

direction loosening the lateral screws.

1 - FISSAGGIO AD APPLIQUE 1 - APPLIQUES FIXING SYSTEM

Do not cover the device

Non coprire l’apparecchio.

ATTENZIONE - WARNING

Professional Lighting Genius s.r.l - Ex Strada Statale 96, NC - 70020 Toritto (Ba) - Phone: (+39) 080 603244 - [email protected] - www.plgenius.com

ISTRUZIONI DI MONTAGGIO | ASSEMBLY INSTRUCTIONS

QUARK 30

MANUALE D’USO USER MANUAL

Rimuovere il faretto dalla sta󰀨a, svitando le due viti di

supporto e rimuovendo le rondelle

Fissare la sta󰀨a sul picchetto utilizzando vite e dado in dotazione

Piantare il picchetto nel terreno.

Avvitare il faretto alla staffa, inserendo le rondelle tra staffa e corpo.

Eseguire il cablaggio elettrico avendo cura di sigillare i cavi con mezzi adeguati a garantire una tenuta IP67.

Remove the spot from the bracket, unscrewing the

screws and removing the washers

Fix the bracket to the stake using the provided screw and nut

Insert the stake into the ground

Screw the spot to the bracket, placing the washers between body and bracket.

Make the electrical wiring taking care to seal the cables with devices suitable for an IP67 rating protection.

2 3 4

1 - FISSAGGIO SU PICCHETTO 1 - FIXING ON STAKE

È possibile cambiare l’orientamento del fascio luminoso

allentando le viti laterali.

You can change the light beam direction loosening the lateral

screws.

Do not cover the device

Non coprire l’apparecchio.

ATTENZIONE - WARNING
