Platek T4 Manuel utilisateur

Istruzioni di montaggio

Instructions de montage

Montageanleitung

Instrucciones de montaje

Assembly instructions

More details at:

platek.eu/T4

2 PLATEK - USER GUIDE

TECHNICAL DATATECHNICAL DATA

T4 - IP65 - IK 10 Gruppo rischio /Risk group 1 (EN 62471:2008)

Alimentazione

Supply

Versorgung

Alimentation

Suministro

Classe

Class

Schutzklasse

Classe

Clase

Peso

Weight

Gewicht

Poids

Peso

T4 H. 1200 mm - COB LED white - 21W 220-240V 50/60Hz 12,40 Kg

T4 H. 2200 mm - COB LED white - 30W 220-240V 50/60Hz 23,60 Kg

T4 H. 3000 mm - COB LED white - 45W 220-240V 50/60Hz 28,80 Kg

T4 H. 3600 mm - COB LED white - 45W 220-240V 50/60Hz 31,40 Kg

1200

904,7

2200

3000

3600

90 90 90

610

610 1620

1360

1010

250

200

240

3 PLATEK - USER GUIDE

TECHNICAL DATATECHNICAL INFORMATION

M16

476

313

235

406

476

Ø 120

89 50 090 - Tie-rod

700 mm

500 mm

700 mm

≥1 m

4 PLATEK - USER GUIDE

TECHNICAL DATAINSTALLATION

ATTENZIONE: Accertarsi che le linee siano protette da sovra tensioni.

CAUTION: Make sure that the lines are protected from over-voltage.

ACHTUNG: Es ist sicherzustellen, dass die Netzzuleitungen gegen Überspannungen geschützt sind.

ATTENTION: Assurez-vous que les lignes sont protégées contre les surtensions.

PRECAUCIÓN: Asegúrese de que las líneas estén protegidos contra la sobretensión.

LED MODUL

Modulo LED gruppo a rischio 1. Non ssare direttamente la luce.

In caso di guasto del modulo LED rivolgersi a Platek.

LED-Module risk group 1. Do not look into the beam.

In case of malfunctions with the LED module, please contact Platek.

LED-Modul Risikogruppe 1. Nicht in den Strahl blicken.

Bei Störungen des LED-Moduls wenden Sie sich bitte an Platek.

Module LED, groupe de risques 1. Ne pas regarder le rayon.

En case de défaillance du module de la DEL, veuillez vous adresser à Platek.

Módulo LED grupo de riesgo 1. No je la vista en el rayo.

En caso de avería del módulo LED, póngasse en contacto con Platek.

5 PLATEK - USER GUIDE

TECHNICAL DATAINSTALLATION

OFF

T4 - 1200

DO NOT OPEN

≥IP65

Connettore fornito

Connector supplied

Kabelverbinder inklusive

Connecteur fourni

Conector suministrado

YES

6 PLATEK - USER GUIDE

TECHNICAL DATAINSTALLATION

OFF

T4 - 2200 / 3000 / 3600

CH 5

7 PLATEK - USER GUIDE

TECHNICAL DATAINSTALLATION

T4 - 2200 / 3000 / 3600

≥IP65

Connettore fornito

Connector supplied

Kabelverbinder inklusive

Connecteur fourni

Conector suministrado

8 PLATEK - USER GUIDE

CH 5

3 Nm

TECHNICAL DATAINSTALLATION

CLACK!

T4 - 2200 / 3000 / 3600

9 PLATEK - USER GUIDE

TECHNICAL DATAINSTALLATION

DO NOT OPEN

Connettore fornito

Connector supplied

Kabelverbinder inklusive

Connecteur fourni

Conector suministrado

T4 - 2200 / 3000 / 3600

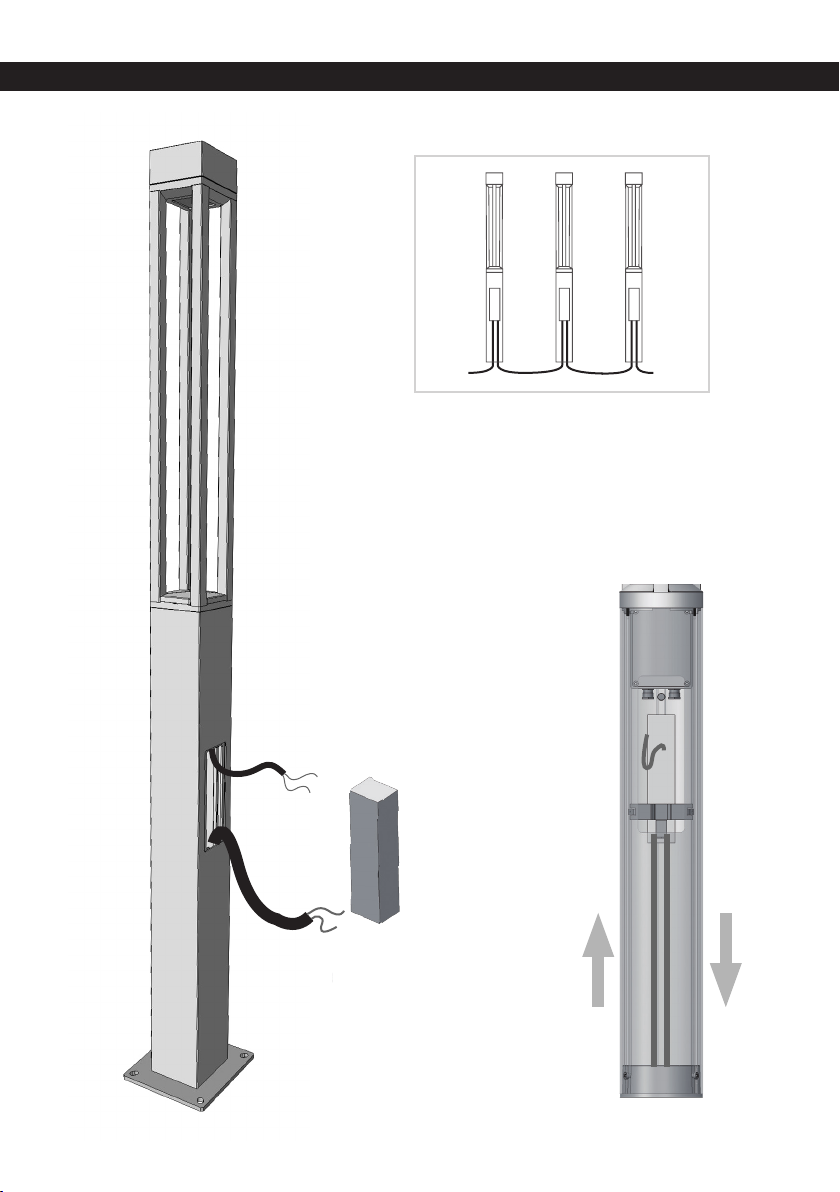

10 PLATEK - USER GUIDE

2 cavi 2x16 mm2

2 câbles 2x16 mm2

2 du holstheraus 2x16 mm2

2 cables 2x16 mm2

2 cabos 2x16 mm2

TECHNICAL DATAINSTALLATION
