Phonocar VM085 Manuel d'instructions

CONNESSIONI-FUNZIONI

CONNECTIONS-FUNCTIONS

CONNEXIONS-FONCTIONS

KABEL-VERBINDUNGEN-FUNKTIONEN

CONEXIONES-FUNCIONES

FORD

C-MAX >‘11 - FOCUS ‘04>’11 - GALAXY ‘07> - MONDEO ‘08>

VM 085

7” TFT/LCD

2 DIN NAVIGATION

DVD RECEIVER

iPOD

BLUETOOTH

MIC PORT

CAN BUS

INTERFACE

CONNETTORI ORIGINALI AUTO

ORIGINAL AUTO CONNECTOR

COLLEGARE SOLO SE SULL’AUTO

È PRESENTE L’INGRESSO AUX-IN

ORIGINALE.

TO CONNECT WITH ORIGINAL

IN CAR AUX-IN INPUT ONLY.

FUSE

ANT

GPS

V-OUT1 RL RR

V-OUT2 CAM SW

V-IN AUX-L AUX-R

WHITE LEFT / BIANCO SINISTRA

RED RGHT / ROSSO DESTRA

RED RGHT / DESTRA ROSSO

GRIGIO / GREY

VERDE / GREEN

BLU / BLUE

VERDE / GREEN

BACK RCA

OUTPUT

FRONT RCA

OUTPUT

USCITA AUDIO/VIDEO 1

AUDIO VIDEO OUTPUT 1

USCITA SUBWOOFER

SUBWOOFER OUTPUT

USCITA VIDEO 2

VIDEO OUTPUT 2

RETROCAMERA

REAR CAMERA

INGRESSO AUDIO/VIDEO

AUDIO VIDEO INPUT

USCITA PRE-AMPLIFICATA

PRE-AMP OUTPUT

USB

FAKRA

FORD MONDEO

ILL OUT

FORD FOCUS

ILL OUT

ILL IN

ANT.

MARRONE / BROWN

ROSA / PINK

SPEED

BRAKING

WIRE

CONNESSIONI • CONNECTIONS • CONNEXIONS • KABEL-VERBINDUNGEN • CONEXIONES

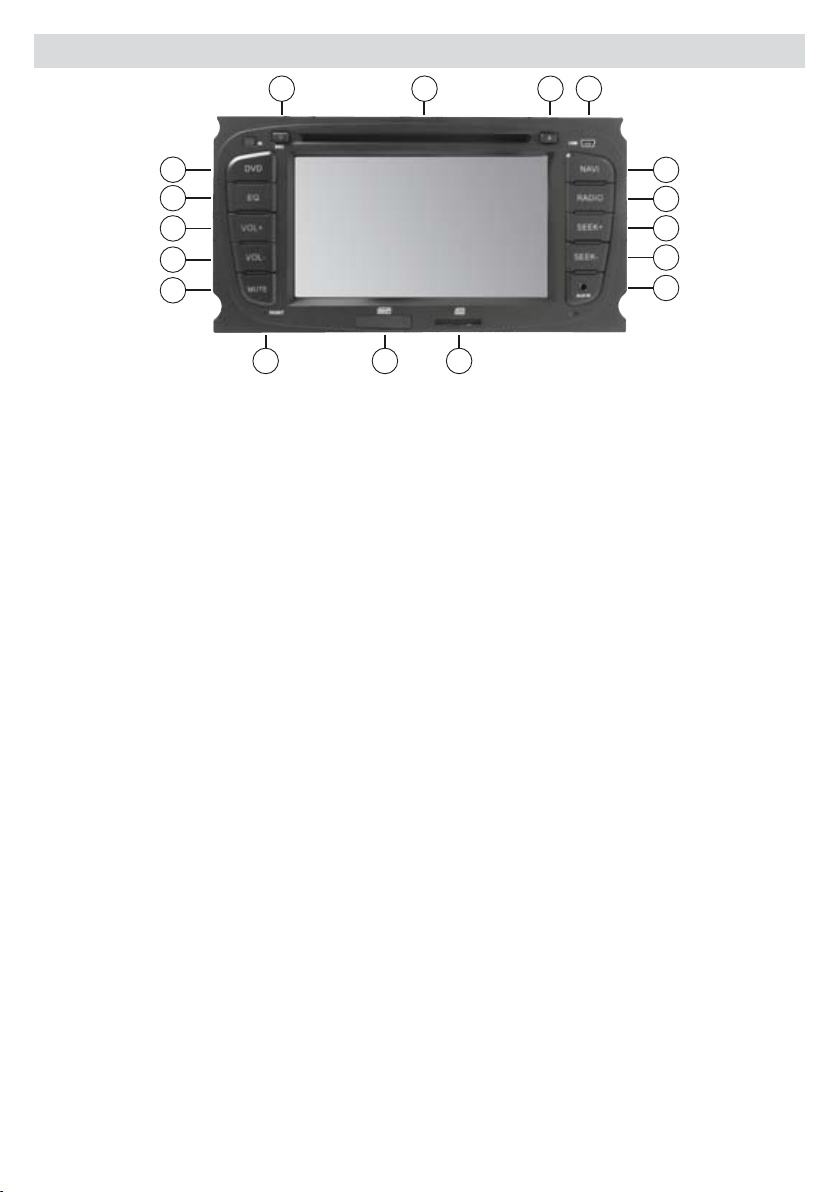

1. DVD

2. Equalizzatore

3. Vol. +

4. Vol. -

5. Silenzia audio

6. Reset

7. Porta SD Card per navigazione

8. Porta SD Card audio/video

9. Ingresso Aux-in

10. Seek- ricerca stazioni

11. Seek+ ricerca stazioni

12. Radio

13.Navigazione

14. Porta mini USB

15. Espulsione disco

16. Feritoia inserimento disco

17. Cambio sorgente

1. DVD

2. Ecualizador

3. Vol. +

4. Vol. -

5. Silencia audio

6. Reset

7. Ranura tarjeta de Navegación

8. Ranura tarjeta de memoria audio/video

9. Entrada Aux-in

10. Seek- búsqueda emisoras

11. Seek + búsqueda emisoras

12. Radio

13. Navegación

14. Puerto mini USB

15. Expulsión disco

16. Ranura introducción disco

17. Cambio fuente

1. DVD

2. Equalizer

3. Vol. +

4. Vol. -

5. Stummschaltung

6. Reset

7. SD-Öffnung für Navigation

8. Audio/Video-SD-Öffnung

9. AUX-IN-Eingang

10. Seek- Sendersuche

11. Seek+ Sendersuche

12. Radio

13. Navigation

14. Mini-USB-Öffnung

15. CD-Auswurf

16. CD-Öffnung

17. Quelle wechseln

1. DVD

2. Equalizer

3. Vol. +

4. Vol. -

5. Mute

6. Reset

7. SD-slot or navigation

8. Audio/Video-SD-port

9. AUX-IN-Input

10. Seek- Research Stations

11. Seek+Research Stations

12. Radio

13. Navigation

14. Mini-USB-port

15. CD-Eject

16. CD-port

17. Change Source

1. DVD

2. Egaliseur

3. Vol. +

4. Vol. -

5. Réduit en silence l’audio

6. Reset

7. Porte SD Card pour la navigation

8. Porta SD Card audio/vidéo

9. Entrée Aux-in

10. Seek- recherche stations

11. Seek+ recherche stations

12. Radio

13. Navigation

14. Porte mini USB

15. Expulsion disque

16. Fente insertion disque

17. Change la source

1415

1617

6 7 8

FUNZIONI • FUNCTIONS • FONCTIONS • FUNKTIONEN • FUNCIONES
