Phocos CIS-N Manuel utilisateur
Phocos CIS-N
Bedienungsanleitung
User Manual
Manual de Instrucciones
Guide de l'utilisateur
Manual do Usu ã rio
用户说明书
CID：181814912
CONT NTS
Bedienungsanleitung
User Manual
Manual de Instrucciones
Guide de l'utilisateur
Manual do Usuãrio
用户说明书
1-14
15-34
35-48
49-63
64-77
78-92
Bitte lesen Sie die Anweisungen sorgfältig und gründlich durch, bevor Sie das Produkt in Betrieb
nehmen. Es ist ausgestattet mit einer Reihe von herausragenden Eigenschaften, wie . B.:
Negative Erdung
Dimmen Funktion
Gehäuseschut klasse: IP68 geschüt t, in 1,5 m Wassertiefe 72 Stunden
Fernbedienung (CU) für die Konfiguration des CIS-N Laderegler via Infrarot-Schnittstelle
Externer Temperatursensor für die Temperaturkompensation der Ladespannungen
4-stufiges Ladeverfahren (Main, Boost, Equali ation, Float) für Flüssigsäure-Batterien, 3
stufiges Laden (Main,Boost, Float) für Gel-Batterien

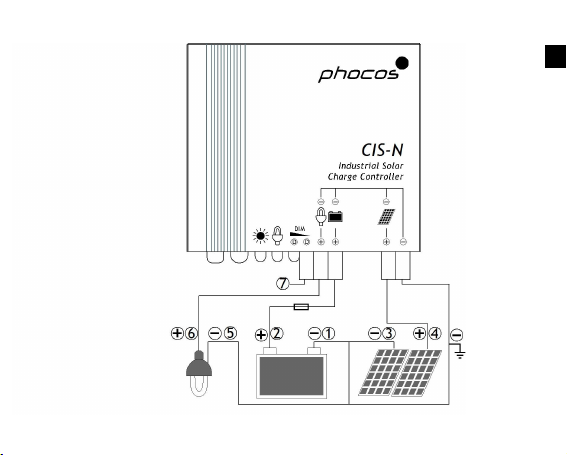

Verbindung und Erdung
Verbinden Sie die Kabel wie in der ange eigten Reihenfolge 1, 2, 3, 4, 5, 6, 7, um
Installationsfehler u vermeiden
Um Spannung an den Kabel u vermeiden, verbinden Sie uerst die Kabel am Laderegler,
dann an der Batterie, Modul oder Last
Der empfohlene mind. Kabeldurchschnitt beträgt für den CIS05: 2,5 mm2; CIS10: 6,0 mm2;
CIS20: 10 mm2
Stellen Sie sicher, dass die Kabellänge wischen Batterie und Laderegler so kur wie
möglich ist
Vergewissern Sie sich, dass der negative Anschluss des CIS-N usammen verbunden ist und
deshalb das gleiche elektrische Potential haben. Wenn eine Erdung benötigt wird, bitte
immer an den negativen Kabeln
1
DE
Funktion Kabelkenn eichnung Kabelquerschnitt Farbe
①Negativer
Batterieanschluss COMMON - 2.5 mm2schwar
②Positiver
Batterieanschluss BATTERY + 2.5 mm2rot
③Negativer Panelanschluss COMMON - 2.5 mm2schwar
④Positiver Panelanschluss SOLAR + 2.5 mm2gelb
⑤Negativer Lastanscluss COMMON - 2.5 mm2schwar
⑥Positiver Lastanschluss LOAD + 2.5 mm2orange
⑦Dimm-Signal Anschluss --- 0.6 mm2schwar
2
DE
3
DE
Zum Kontroll-Dimm-Steuereingang
der LED-Treiber extern
Sicherung
Display und Warnfunktion
LED Status Funktion
An Laderegler ist mit der Batterie verbunden, Nachterkennung
Blinken Laderegler ist mit der Batterie verbunden, Tag-Erkennung
Aus Keine Batterie verbunden
An Last 1 Tief-/Überladeschut (LVD/HVD)
Blinken Last 1 Überstrom
Aus Last 1 OK
An
Dimmen wegen Nieder-/Überspannungsabschaltung
Aus Zeitsteuerung Dimmen
Alle LED Grün->Rot-
>Grün->
Programmierung
4
DE

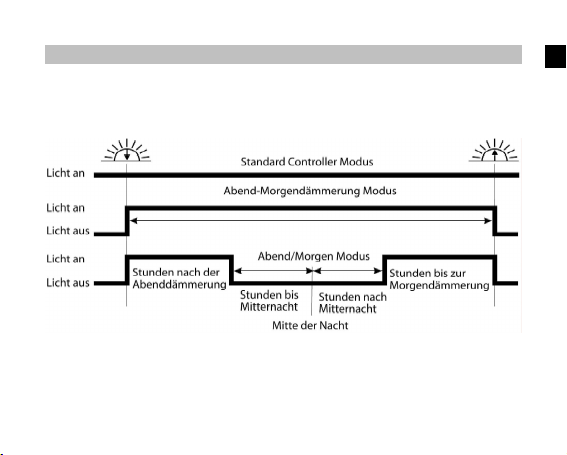

Nachtlichtfunktion
Der CIS-N Laderegler ist mit einer hoch entwickelten Nachtlichtfunktion ausgestattet. Er steuert
den Lastausgang nachts und ist umfassend programmierbar.
Es stehen 3 Modi ur Verfügung:
Standard-Controller, Abenddämmerung-bis-Morgendämmerung und Abend/Morgen-Modi.
„ Nachtmitte“ wird automatisch festgelegt als der Mittelpunkt wischen Abend- und
Morgendämmerung, das Stellen einer Uhr ist nicht erforderlich. Es kann einige Tage dauern bis der
Laderegler prä ise die Nachtmitte „gelernt“ hat. „Nachtmitte“ kann von 00:00 Mitternacht
abweichen, abhängig von ihrem Standort.
5
DE
Der Laderegler erkennt Tag und Nacht basierend auf der Leerlaufspannung der Solaranlage.
Diese Tag-/Nacht-Schwelle kann den lokalen Lichtverhältnissen und der verwendeten Solaranlage
angepasst werden.
Dimmen-Funktion
Ausgangsspannung 0 V bis 10 V be ogen auf Batterie Minus (einstellbare Schrittweite 1 V).
Impedan 5.000 Ohm
Last Stunden (Last 1 siehe CU Gehäusebeschriftung) und Dimm-Stunden (Last 2 siehe CU
Gehäusebeschriftung) arbeiten usammen um die Dimm-Funktion aus uführen:
Kein Dimmen Dimmen An Last Aus
Last-Stunden An An Aus
Dimm-Stunden An Aus --
Dimmausgangsspannung 10 V Spannung proportional um
Dimm-Niveau
0 V
Zuordnung der 'Ausgangsspannung' und des 'Dimmwertes'
Ausgangsspannung 0 V 1 V 2 V 3 V 4 V 5 V 6 V 7 V 8 V 9 V 10 V
Dimmwert 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
6
DE
Testfunktion
Das Drücken der „Test“ Taste an der Fernbedienung (CU) schaltet die Ladung am Lasteingang
für eine Minute an. Sollte das Drücken der Taste einen Lastabwurf (LVD Tiefentladungschut /
SOC, Überstrom) verursachen, wird die Last sofort ausgeschaltet.
Sicherheitsfunktionen
PV-Eingang Batterie-Eingang Last-Eingang
Verpolung Geschüt t (1) Geschüt t (1) Geschüt t (2)
Kur schluss (3) Geschüt t Geschüt t (4) Schaltet sich sofort aus
Überstrom -- -- Schaltet sich mit Ver ögerung aus(5)
Rückstrom Geschüt t (6) -- --
Überspannung Max. 55 V (7) Max. 40 V Schaltet sich über 15,5/31,0 V aus
Unterspannung -- -- Schaltet sich aus
Übertemperatur Redu iert den Ladestrom des PWM, wenn die Übertemperatur eintritt und
schaltet die Last aus, wenn die Temperatur u hoch wird.
(1) Panelspannung - Batteriespannung ist auf 60 V begren t.
(2) Der Laderegler kann sich selbst schüt ten, aber Lasten können beschädigt werden.
(3) Kur schluss: >3x – 20x Nennstrom.
7
DE
(4) Die Batterie muss mittels Sicherung geschüt t werden, oder sie kann durch einen
Kur schluss dauerhaft geschädigt werden
(5) >200% Nennstrom: Abschaltung nach 3 Sekunden Ver ögerung,
>150% Nennstrom: Abschaltung nach 10 Sekunden Ver ögerung,
>110% Nennstrom: Abschaltung nach 120 Sekunden Ver ögerung.
(6) Ein Rückstrom durch das Solarpanel wird durch einen Serien MOSFET verhindert. Diese
Funktion wird ungefähr einmal in der Minute +/-5 Sekunden aktiviert und geprüft.
(7) Die Spannung des Solarpanels sollte diese Gren e nicht für längere Zeit überschreiten, da
der Spannungsschut durch einen Varistor gewährleistet wird.
WARNUNG: Die Kombination von verschiedenen Fehlern kann einen Schaden am Laderegler
verursachen. Bitte beheben Sie uerst den Fehler bevor Sie mit dem Anschließen des
Ladereglers fortfahren!
Tiefentladeschut -Funktion (LVD)
Lade ustandsgesteuert (SOC) : Abschaltung bei
11,00/22,00 V bis 11,70/23,40 V (SOC1); 11,12/22,24 V bis 11,76/23,52 V (SOC2),
11,25/22,50 V bis 11,83/23,63 V (SOC3); 11,38/22,72 V bis 11,89/23,78 V (SOC4),
11,51/23,02 V bis 11,96/23,92 V (SOC5); 11,64/23,28 V bis 12,02/24,04 V (SOC6).
Spannungsgesteuert (LVD): Abschaltung bei einer bestimmten Spannung wischen
11,0/22,0 V und 11,9/23,8 V (Schritt 0,1/0,2 V).
Anmerkung: Die Batteriespannung muss für mehr als 2 Minuten unter dem eingestellten Wert
liegen, bevor der LVD auslöst.
8
DE
