Phocos CIS-CU

Fernsteuerung

Bedienungsanleitung

All manuals and user guides at all-guides.com

Sehr geehrter Kunde,

Wir bedanken uns für den Kauf eines Phocos Produktes. Mit der

Fernsteuerung CIS-CU besitzen Sie ein odernes Gerät, das ge äß

den neuesten verfügbaren technischen Standards entwickelt

wurde. Vor Benutzung lesen Sie sich bitte die Anleitung sorgfältig und

gründlich durch. Diese Anleitung gibt Ihnen Hinweise zur Installation,

zu Betrieb, zur Progra ierung und zur Fehlerbehebung. Lesen Sie sie

i eigenen Interesse sorgfältig durch.

Gebrauchsanweisung

Konfigurieren des CIS Laderegler via Infrarot Übertragung

Klare und einfache Bedienoberfläche

Bedienoberfläche: LEDs, Dreh- und Schiebeschalter, Tasten

Stro versorgung: 2 X AA Batterien

HINWEIS: Für weitere Infor ationen bzgl. der Einstellung der CIS-

CU Fernbedienung laden Sie sich bitte kostenlos von unserer

Webseite http://www.phocos.co /downloads die CISCOM Software

herunter. Die CISCOM Software dient zur Si ulation und

Progra ierung der Zeiteinstellungen von CIS Ladereglern.

All manuals and user guides at all-guides.com

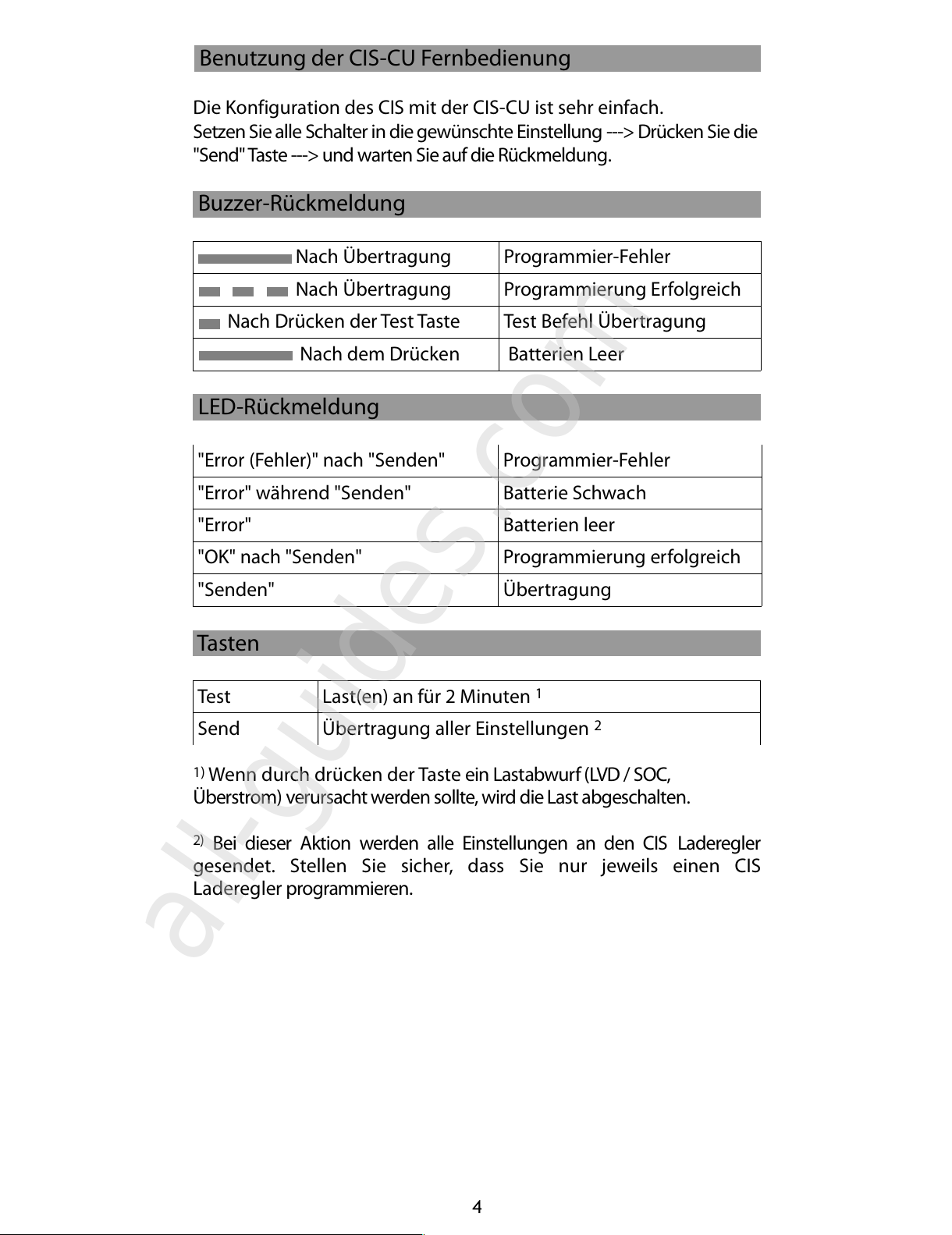

Benutzung der CIS-CU Fernbedienung

Die Konfiguration des CIS it der CIS-CU ist sehr einfach.

Setzen Sie alle Schalter in die gewünschte Einstellung ---> Drücken Sie die

"Send" Taste ---> und warten Sie auf die Rück eldung.

Buzzer-Rück eldung

Nach Übertragung Progra ier-Fehler

Nach Übertragung Progra ierung Erfolgreich

Nach Drücken der Test Taste Test Befehl Übertragung

Nach de Drücken Batterien Leer

LED-Rück eldung

"Error (Fehler)" nach "Senden" Progra ier-Fehler

"Error" während "Senden" Batterie Schwach

"Error" Batterien leer

"OK" nach "Senden" Progra ierung erfolgreich

"Senden" Übertragung

Tasten

Test Last(en) an für 2 Minuten 1

Send Übertragung aller Einstellungen 2

1) Wenn durch drücken der Taste ein Lastabwurf (LVD / SOC,

Überstro ) verursacht werden sollte, wird die Last abgeschalten.

2) Bei dieser Aktion werden alle Einstellungen an den CIS Laderegler

gesendet. Stellen Sie sicher, dass Sie nur jeweils einen CIS

Laderegler progra ieren.

All manuals and user guides at all-guides.com

all-guides.com

Last-Steuerfunktion (Doppellast-Laderegler)

Last 1 Last 2

Zeitreferenz 1 2 Stunden basierend auf Mitte der

Nacht oder Abend- und

Morgendä erung

Abend (h) 5 8 1-15 Stunden

Morgen (h) 6 9 1-14 Stunden und D2D Abend- bis

Morgendä erungs-Modus

SOC LVD (V) 7 10 Ladezustand (SOC) und

Spannungsgesteuert (LVD)

1) Spannungsgesteuert (LVD): Lastabwurf bei einer fixen Spannung

zwischen 11,0/22,0 V und 11,9/23,8 V (Schritt 0,1 V).

2) Ladezustandsgesteuert (SOC): Lastabwurf bei

11,00 V/22,00 V bis 11,70 V/23,40 V (SOC1),

11,12 V/22,24 V bis 11,76 V/23,52 V (SOC2),

11,25 V/22,50 V bis 11,83 V/23,63 V (SOC3),

11,38 V/22,72 V bis 11,89 V/23,78 V (SOC4),

11,51 V/23,02 V bis 11,96 V/23,92 V (SOC5),

11,64 V/23,28 V bis 12,02 V/24,04 V (SOC6).

Abend/Morgen Modus

Stunden basierend auf der Mitte der Nacht (Schiebeschalter nach

oben).

Stunden basierend auf Abend- und Morgendä erung

(Schiebeschalter nach unten).

All manuals and user guides at all-guides.com

Abend- bis Morgendä erungs-Modus

D2D bedeutet Abend- bis Morgendä erungs-Modus

(Drehschalter 6 und 9)

Standardladeregler-Modus (Morgen h und Abend h OFF)

Schaltet Morgen- und Abendstunden aus und aktiviert den

Standardladeregler-Modus. Lasten sind i er an, wenn kein

Lastabwurf (LVD/SOC, Überstro ) eintritt.

Last-Steuerfunktion (Einzellast-Laderegler)

Last Di en

Zeitreferenz 1 2 Stunden basierend auf der Mitte der

Nacht oder Abend- und

Morgendä erung

Abend (h) 5 8 1-15 Stunden

Morgen (h) 6 9 1-14 Stunden und D2D Abend- bis

Morgendä erungs-Modus

SOC LVD (V) 7 10 Ladezustand (SOC) und

Spannungsgesteuert (LVD)

Di en (%) N/A 11 Di wert (0-100%, Schritt 10%)

Abend/Morgen Modus

1. Stunden basierend auf Mitte der Nacht (Schiebeschalter nach oben)

All manuals and user guides at all-guides.com

2. Stunden basierend auf Abend- und Morgendä erung

(Schiebeschalter nach unten)

3. Last Abend/Morgen, Di en D2D (Abend- bis Morgendä erung)

(Drehschalter 9).

4. Last Abend/Morgen, Di en Off1 Modus.

1) Schalten Sie Morgen- und Abendstunden aus, u den

Standardladeregler-Modus zu aktivieren. Lasten sind i er an, wenn

kein Lastabwurf (LVD/SOC, Überstro ) eintritt.

All manuals and user guides at all-guides.com

Abend- bis Morgendä erungs-Modus

1. Last D2D Abend- bis Morgendä erungs-Modus, Di en

Abend/Morgen-Modus

2. Last D2D Abend- bis Morgendä erungs-Modus, Di en D2D

Abend- bis Morgendä erungs-Modus

3. Last D2D Abend-bis Morgendä erungs-Modus, Di en

OFF-Modus

Standardladeregler-Modus (Morgen h and Abend h OFF)

Schalten Sie Morgen- und Abendstunden aus, u den

Standardladeregler-Modus zu aktivieren. Lasten sind i er an wenn

keine Lastunterbrechung (LVD/SOC, Überstro ) eintritt.

All manuals and user guides at all-guides.com
