Philips HQ586 Manuel utilisateur

ServiceManual

Philips Consumer Lifestyle

Published by Philips Consumer Lifestyle Printed in the Netherlands © Copyright reserved Subject to modification

Rechargeable shaver

HQ586

10/05

PRODUCT INFORMATION

- This product meets the requirements regarding

interference suppression on radio and TV.

- After the product has been repaired, it should function

properly and has to meet the safety requirements as

officially laid down at this moment.

TECHNICAL INFORMATION

- Operating Voltage : 1,2 Volt

- Power supply : Rechargeable

- Shaving heads : 2 x HQ53

- SAP coding : HQ586

DISASSEMBLY- AND RE-ASSEMBLY ADVISE

Disassembly:

- Remove the shaving unit, to prevent damages during

repairs

- Remove screws (item 19) (4x)

- Remove top cover

- Remove power supplier/detach connection pins

(item 17) with a small screwdriver

- Set the trimmer coupling piece in the upright postion

(see figure 1)

- Unlock the peg clamping from

the driving unit.

(see figure 2) (A)

- Remove driving unit out of the

housing (see figure 2) (B)

- Open the driving unit

- Remove pinion

- Remove screws (item 21) (2x)

for disconnecting motor from

frame

- To remove the trimmer out of the cover, open the trimmer,

press outsides cover together and take trimmer out of the

cover.

Assembly:

- The assembly must be carried out in the reverse order of

what is discribed under disassembly

- When fitting the shaver it must be checked if wiring is

correctly positioned

REPAIR INSTRUCTION

- No specific issues

OPTIONAL (accessories)

- No specific issues

figure 1

figure 2

HQ586

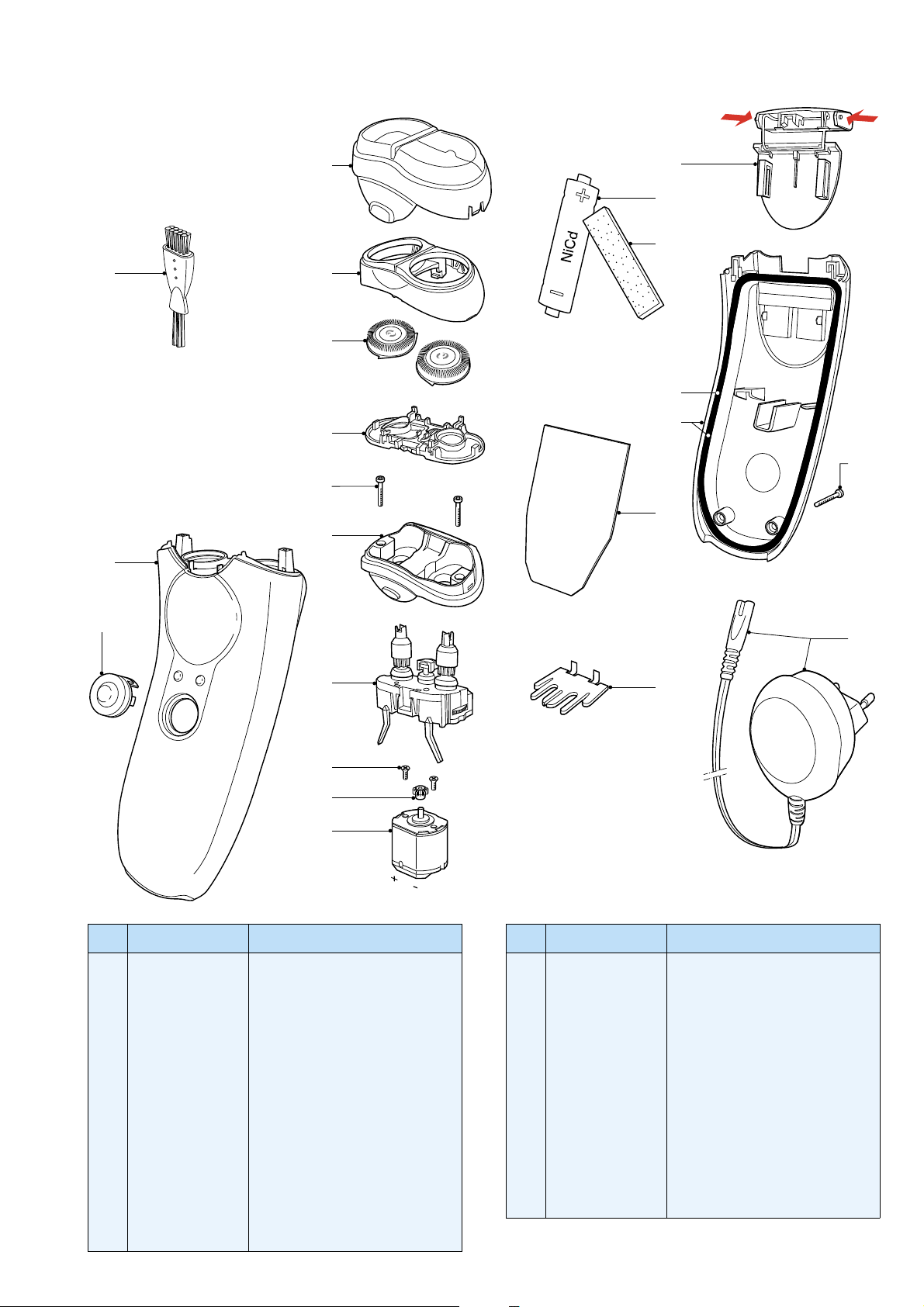

PARTS LIST & EXPLODED VIEW

Pos Service code Description

4822 479 30183

4222 036 08080

4222 036 12840

4222 036 07830

4222 036 07840

4222 036 10360

4222 036 07860

4222 036 07870

4222 036 07880

4222 036 03610

4222 036 07720

4222 036 07890

4822 138 10633

4222 036 07850

4222 036 07900

cleaning brush

housing

housing assy Icy Blue

protecting cap

bracket

HQ53 shaving heads

head holder assy

hairchamber assy

driving unit

pinion

motor assy

trimmer assy

1AA cell NiCd

tape

seal

Pos Service code Description

4222 036 08090

4222 036 08100

4222 036 10330

4222 036 08110

4222 036 07940

4222 036 06790

4222 036 04040

4222 036 08930

4222 036 06800

4822 502 14545

4222 036 07970

4222 036 07390

4222 036 08130

cover assy

cover assy PRC

cover assy KOR

power supplier

contact lip

power plug EU

power plug PRC

power plug JAP

power plug CAN/ROW

screw

switch button

screw (motor)

case
