ServiceManual

Philips Domestic Appliances and Personal Care

Published by Philips Domestic Appliances and Personal Care Printed in the Netherlands © Copyright reserved Subject to modification

Shaver

9160XL

QUASAR

06/07

PRODUCT INFORMATION

General:

- Rechargeably / Mains operation

- World-wide automatic voltage selection

- Electronic on/off button

- Washable

Safety information

- This product meets the requirements regarding

interference suppression on radio and TV.

- After the product has been repaired, it should function

properly and has to meet the safety requirements as

officially laid down at this moment.

TECHNICAL INFORMATION

- Voltage : 100 - 240 Volt / 50- 60 Hz

- Motor voltage : 3,6 Volt

- Shaving heads : HQ9 - 4222 036 11150

- Battery : Li-ion

- Display : 7 LED’s

- SAP coding : 9160XL

Shaving Performance:

If customers complain about poor shaving performance

of the triple-track shaving heads, replacing the driving

unit is recommended.

9160XL

2-3

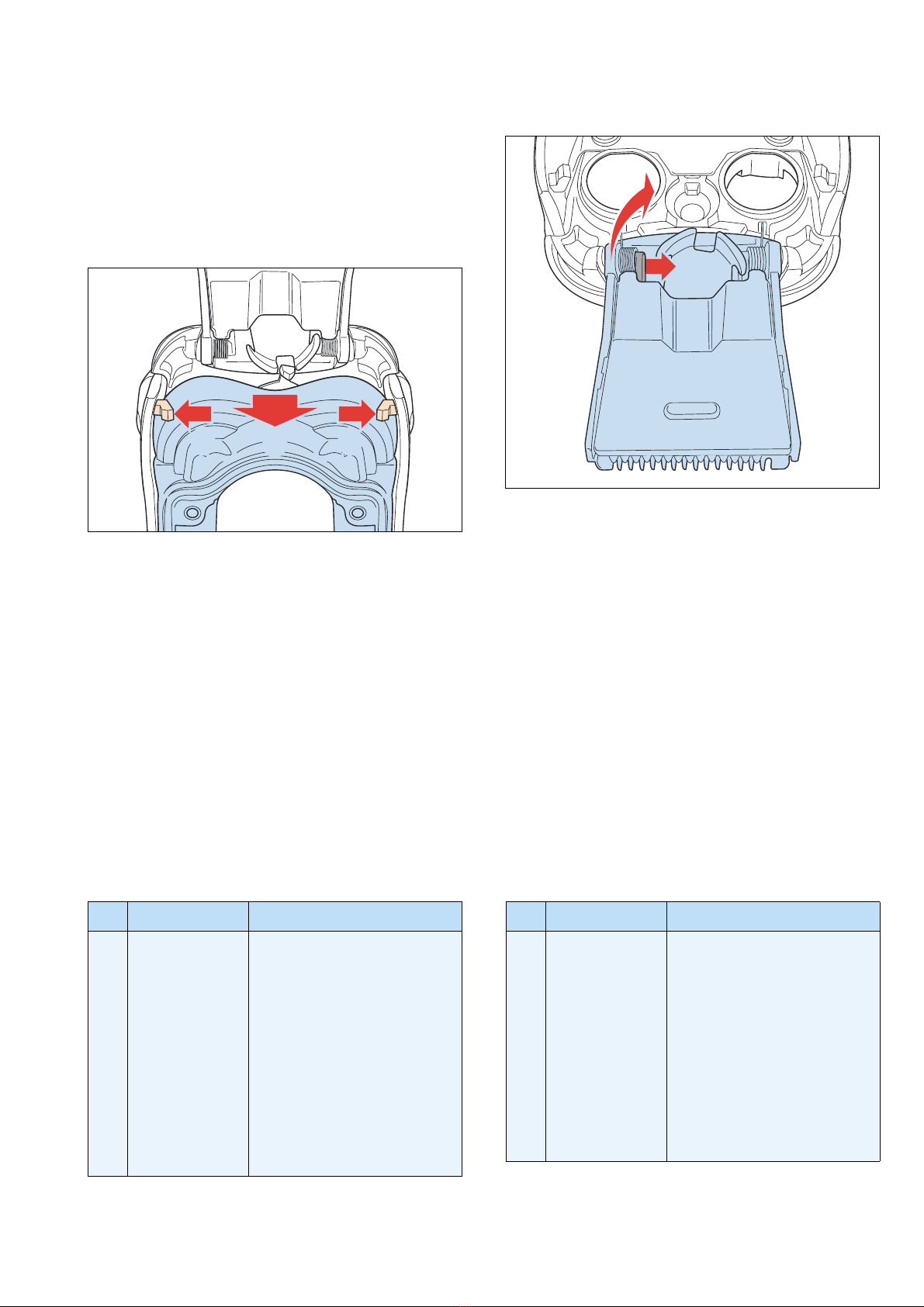

Disassembly:

- Remove shaving unit, to prevent damaging during

repairing.

- Remove the two screws (A) on the backside of the shaver.

- Remove the three screws (B) from the innerhousing.

- Remove the mains from the motor by turning and pulling

the wires out of the motor.

- Remove the two screws (C) for the hairchamber.

- Bent the sideflaps outside and remove the hairchamber.

Think by placing this sideflaps on the nocks.

- Remove driving unit.

DISASSEMBLY- AND RE-ASSEMBLY ADVICE

- Remove the trimmer from the hairchamber by pushing the

black nock by a small screwdriver inside the spring, to the

inside.

REPAIR INSTRUCTION

- No specific issues

OPTIONAL (accessories)

- Pouch : 4222 036 11500

- Stand : 4222 036 11020

- Car cord : 4222 036 08920

Pos Service code Description

4222 036 11350

4222 036 11020

4222 036 05160

4222 036 11100

4222 036 11110

4222 036 02770

4222 036 11150

4222 036 11160

4222 036 11220

4222 036 11230

4222 036 11400

4222 036 11250

Housing shell assy

Stand

Power plug NOR

Protection cap Quasar

Bracket assy

Brush

Shaving head 9-series

Power supply

Holder assy

Contour following pin

Sidegrip assy

Driving unit 3,6 V

Pos Service code Description

4222 036 11270

4222 036 11280

4222 036 11290

4222 036 11300

4222 036 11310

4222 036 11450

4822 502 14545

4222 036 11480

4222 036 11490

4222 036 11500

4222 036 10860

Trimmer assy

Spacer Li-ion A

Li-ion battery

Inlet connector BB

Cover assy

Cover shell

Screw

Screw (BBM)

Screw

Pouch

Clock

PARTS LIST

9160XL

3-3

EXPLODED VIEW
