Philips SOUNDMACHINE AZ382 Manuel utilisateur

Version 1.1

AZ382

3141 785 32751

CD Soundmachine

-/61/12/96

Published by LX 0819 Service Audio Subject to modification

©Copyright 2008 Philips Consumer Electronics B.V. Eindhoven, The Netherlands

All rights reserved. No part of this publication may be reproduced, stored in a retrieval

system or transmitted, in any form or by any means, electronic, mechanical, photocopying,

or otherwise without the prior permission of Philips.

CONTENTS

Block diagram................................................................................1-1

Wiring diagram .............................................................................2-2

Circuit Diagram - Main board

CD & Display part ....................................................................3-1

Tuner & Power part...................................................................4-1

USB control part .......................................................................5-1

layout diagram - Main board

Component side view ...............................................................6-1

Copper side view ......................................................................6-2

Service parts list ............................................................................7-1

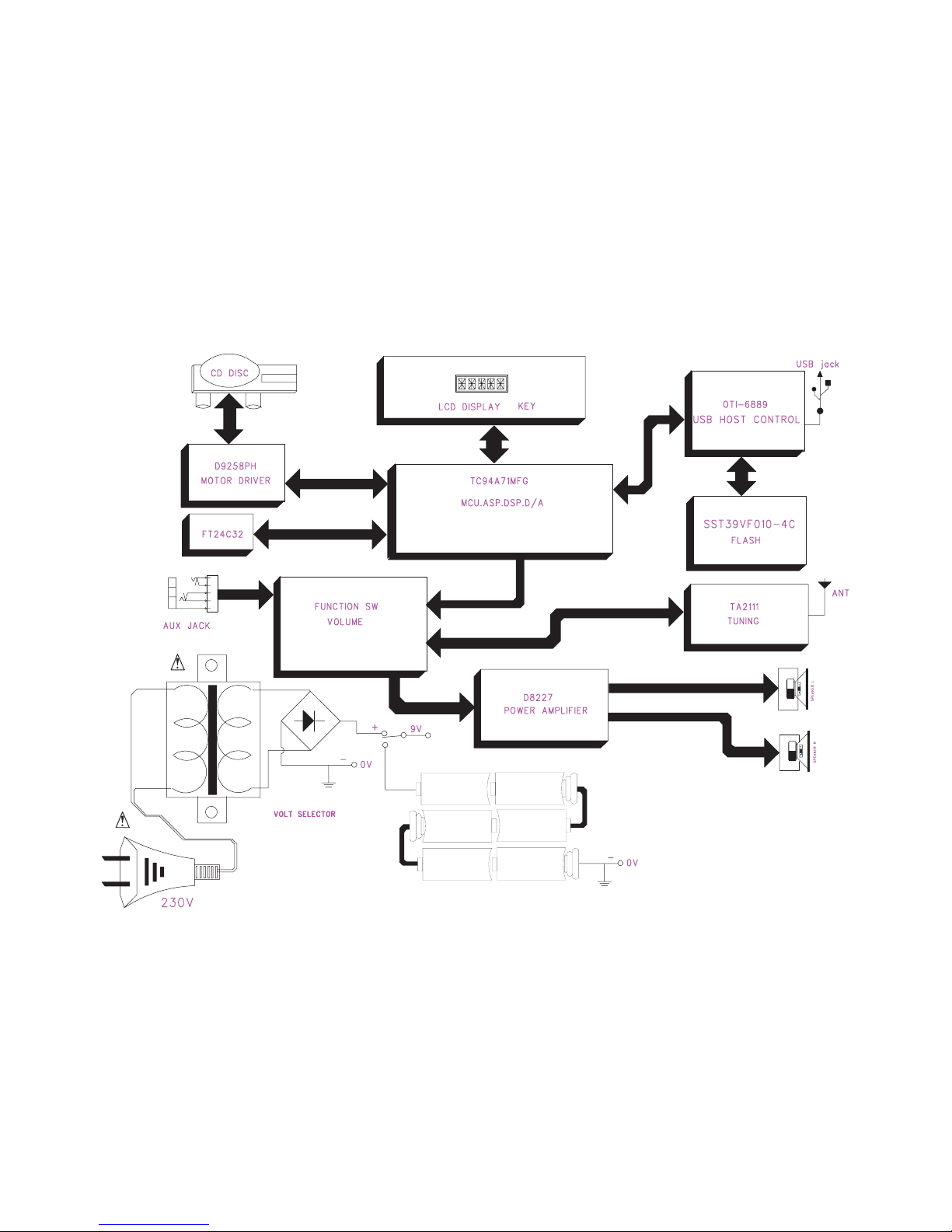

SET BLOCK DIAGRAM

1 - 1 1 - 1

2 - 1 2 - 1

SET WIRING DIAGRAM

3 - 13 - 1

CIRCUIT DIAGRAM - MAIN BOARD

CD & DISPLAY PART

4 - 1 4 - 1

CIRCUIT DIAGRAM - MAIN BOARD

TUENR & POWER PART

CIRCUIT DIAGRAM - MAIN BOARD

USB CONTROL PART

5 - 1 5 - 1

6 - 1

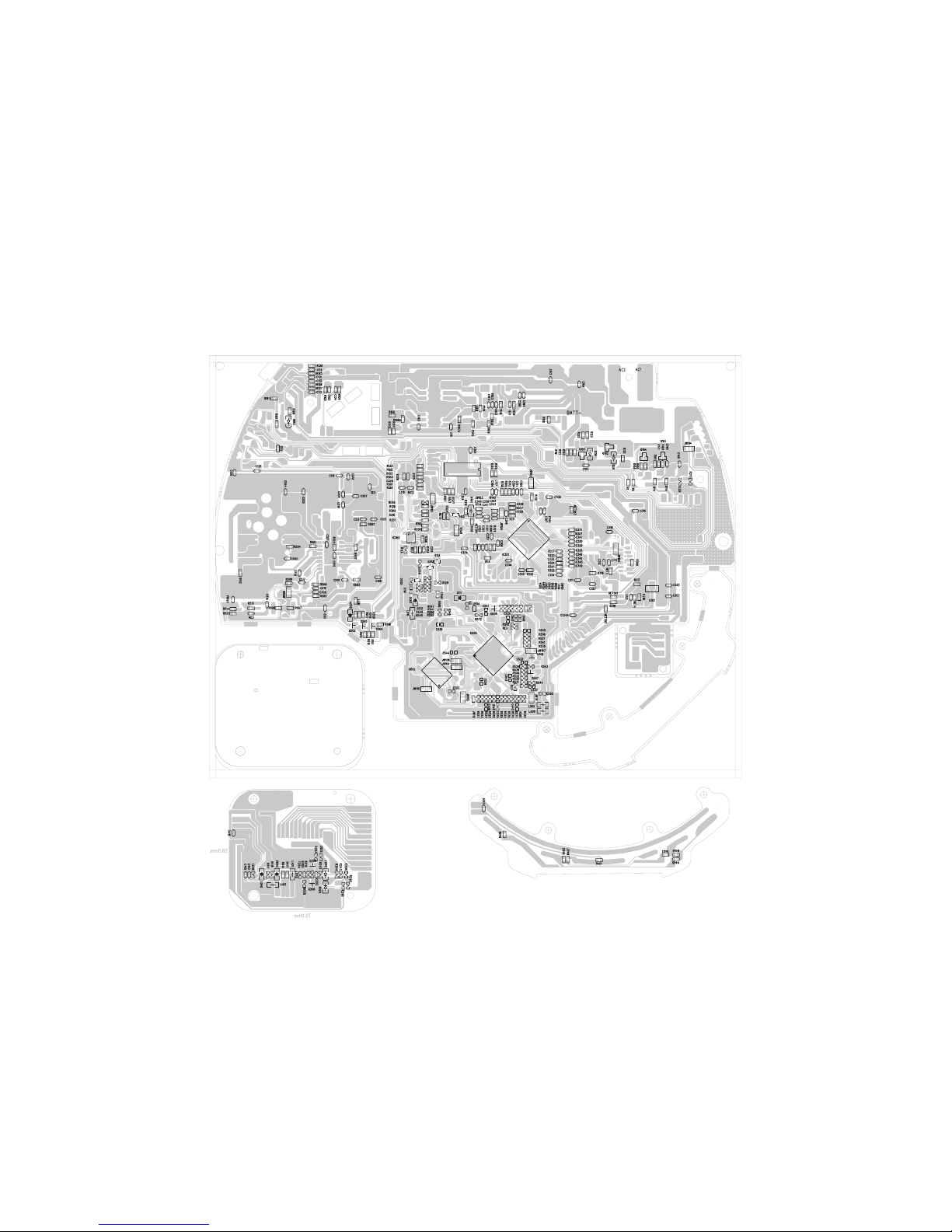

LAYOUT DIAGARM - MAIN BOARD

COMPONENT SIDE VIEW

6 - 1

LAYOUT DIAGARM - MAIN BOARD

COPPER SIDE VIEW

6 - 2 6 - 2

7 - 1

Service parts list

10 994000004727 7831 GEAR STAND (MODE:0.8)

11 996510010493 AZ102 CD DOOR SPING

13 996510016927 AC POWE SOCKET VDE TC08-115-02 (-/61)

14 994000004782 FUSE 50T D5X20 1.6A 250V(S.B.)

15 996510010495 BATTERY DOOR

20 996510006698 SPEAKER 3” 8ohm 1W,ROUND SIL

3 996510010490 ROD ANTENNA 5 SEG, 360,430mm

4 996510010491 CD MECHANISM SANYO DA11B3VF

5 996510016926 CD DOOR

6 994000004061 7871 CD RUBBER CUSHION BLACK

7 994000005189 7871 CD RUBBER CUSHION PINK

8 996510006691 7871 CD PICK UP DUSTCOVER

9 994000004726 7831 GEAR (MODE:0.8)

2 996510016759 VDE-APP AC CORD LINE,W/SOCKET (-/61)

Note: Only these parts mentioned in the list are

normal service parts.

12 996510022741 AZ382 TRAN.UL EI-41 (-/96)

13 994000004086 AC POWER SOCKET (/-12/96)
