Pentair 2510 Manuel utilisateur

2510, 2750 &

2850

2510

2850

2750

MANUEL D’UTILISATION ..........................................P.2

SERVICE MANUAL ..................................................P.10

BEDIENUNGSANLEITUNG .....................................P.18

MANUAL DE USO ...................................................P.26

MANUALE DI USO ..................................................P.34

2510 - 2750 - 2850

www.fleck-orderguide.com

2510 - 2750 & 2850

2510 - 2750 - 2850

1 DESCRIPTION DE L'APPAREIL P. 3

2 CONSEILS GÉNÉRAUX D'INSTALLATION P. 4

3 INSTRUCTIONS DE MISE EN SERVICE P. 5

4 RÉGLAGE TIMER 3200 / 3210 / 3220 / 3230 P. 6

5 INSTRUCTIONS DE DÉPANNAGE P. 8

6 TIMER 3200 / 3210 / 3220 / 3230 P. 42

7 TIMER SE P. 44

8 TIMER ET P. 45

9 TIMER NT P. 46

10 TÊTE DE COMMANDE P. 47

11 TÊTE DE COMMANDE MANUELLE P. 48

12 CORPS DE VANNE 2510 P. 49

13 CORPS DE VANNE 2750 P. 50

14 CORPS DE VANNE 2850 P. 51

15 COMPTEUR 3/4" POUR 2510 P. 52

16 COMPTEUR 3/4" POUR 2750 P. 53

17 COMPTEUR 1" POUR 2750 / 2850 P. 54

18 COMPTEUR 1 1/2" POUR 2850 P. 55

19 SYSTÈMES DE SAUMURAGE P. 56

20 INFORMATIONS COMPLÉMENTAIRES P. 57

21 ENCOMBREMENTS P. 58

22 PLANS DE CABLÂGE P. 61

TABLE DES MATIÈRES

www.fleck-orderguide.com

2510 - 2750 - 2850

1 - DESCRIPTION DE L’APPAREIL

Vannes conformes aux directives européennes :

- Nr. 89/336/EEC, “Compatibilité Electromagnétique”

- Nr. 73/23/EEC, “Basse Tension”.

N° de l’installation

Numéro de vanne

Dimensions de la bouteille

Type de résine

Volume de résine par bouteille

2510/1650

Capacité par bouteille m3°tH

Dureté de l’eau à l’entrée °tH

Dureté de l’eau en sortie °tH

Volume du bac à sel L

Quantité de sel par régénération Kg

CARACTÉRISTIQUES TECHNIQUES DE LA VANNE

TYPE DE VANNE

Cycle 1 Min.

Cycle 2 Min.

Cycle 3 Min.

Cycle 4 Min.

Compteur 3/4”

Compteur 1”

2750/1600

2750/1700

Compteur 3/4”

Compteur 1”

2850/1600

2850/1700

Compteur 2”

Compteur 1 1/2”

RÉGLAGE DES CYLES DE RÉGÉNÉRATION

RÉGLAGE HYDRAULIQUE

Taille d’injecteur

Débit à l’égout (DLFC) GPM

Renvoi d’eau au bac à sel (BLFC)

GPM

VOLTAGE

24V/50-60Hz avec transformateur

1,4 bar (20 PSI)

Régulateur de pression pour la version contre-courant

Sans

2,1 bar (30 PSI)

RÉGÉNÉRATION RÉGLÉE

Volumétrique immédiat

DÉCLENCHEMENT

Volumétrique retardé

joursChronométrique

Pulse

2510 - 2750 - 2850

2 - CONSEILS GÉNÉRAUX D’INSTALLATION

Pression

Une pression minimale de 1,8 bar est nécessaire pour que la vanne régénère correctement.

Ne pas dépasser 8,5 bar; si le cas se présente, monter un limiteur de pression en amont de

l’installation.

Raccordement Électrique

S’assurer que l’alimentation électrique ne peut pas être coupée par un interrupteur en amont de

l’installation.

Si le câble d’alimentation est endommagé, il doit être remplacé impérativement par une

personne qualifiée.

Plomberie existante

Elle doit être en bon état et ne pas être entartrée, et conforme à la réglementation en vigueur. En

cas de doute, il est préférable de la remplacer.

L’installation d’un pré-filtre est toujours conseillée.

By-pass

Toujours prévoir l’installation d’un by-pass, si l’appareil n’en est pas équipé.

Température de l’eau

La température de l’eau ne doit pas excéder 43°C et l’installation ne doit pas être soumise à des

conditions de gel (risque de détérioration très grave).

2.1

2.2

2.3

2.4

2.5

2510 - 2750 - 2850

3 - INSTRUCTIONS DE MISE EN SERVICE

Installer les bouteilles de l'adoucisseur à l'endroit choisi, en vous assurant que le sol est bien

plan et stable.

Par temps froid, il est recommandé de ramener la vanne à température ambiante avant de

procéder à l'installation.

Le raccordement de l'appareil aux réseaux d'eau d'arrivée, de distribution de l'eau traitée et de

la mise à l'égout doit être fait correctement en respectant les réglementations en vigueur au

moment de l'installation. Effectuer le montage en évitant les coudes et les tensions sur la vanne.

Le tube distributeur doit être coupé au ras du col de la bouteille. Chanfreiner légèrement l'arrête,

pour éviter la détérioration du joint d’étanchéité lors du montage.

Lubrifier le joint du tube distributeur et le joint d'embase avec un lubrifiant 100 % silicone. Ne

jamais utiliser d'autres types de graisse qui peuvent endommager la vanne.

Les soudures sur la plomberie principale et la mise à l'égout doivent être exécutées avant tout

raccordement de la vanne sous peine de dommages irréversibles.

N'utiliser que du ruban Téflon ® pour faire l'étanchéité si nécessaire entre le raccord à l'égout

et le régulateur de débit.

Pour les appareils avec by-pass, mettre sur la position “by-pass”. Ouvrir l'arrivée d'eau

principale. Laisser couler un robinet d'eau froide à proximité pendant quelques minutes jusqu'à

ce que les conduites soient rincées de tout corps étranger résiduel (restes de soudure). Fermer

le robinet d'eau.

Mettre le by-pass sur la position “service” et laisser l'eau couler dans la bouteille. Quand

l'écoulement de l'eau s'arrête, ouvrir un robinet d'eau froide et laisser couler pour purger l'air

restant dans la bouteille.

Brancher électriquement l’appareil. Vérifier que la vanne est en position service.

Remplir d'eau le bac à sel environ 25 mm au dessus du plancher (si prévu). Dans le cas contraire,

remplir jusqu'à ce que la crépine de la canne à saumure soit recouverte. Ne pas mettre de sel

pour le moment.

Déclencher une nouvelle régénération manuelle, amener la vanne en position “aspiration et

rinçage lent” pour aspirer l'eau du bac jusqu'au blocage de la soupape anti-air ; le niveau d'eau

se trouvera approximativement au milieu de la cage de la soupape.

Ouvrir un robinet d'eau froide et laisser couler pour purger l'air dans le réseau.

Amener la vanne en position de “renvoi d'eau” et la laisser retourner automatiquement en

position service.

Remplir le bac de sel. Maintenant, la vanne peut fonctionner automatiquement.

3.1

3.2

3.3

3.4

3.5

3.6

3.7

3.8

3.9

3.10

3.11

3.12

3.13

3.14

3.15

2510 - 2750 - 2850

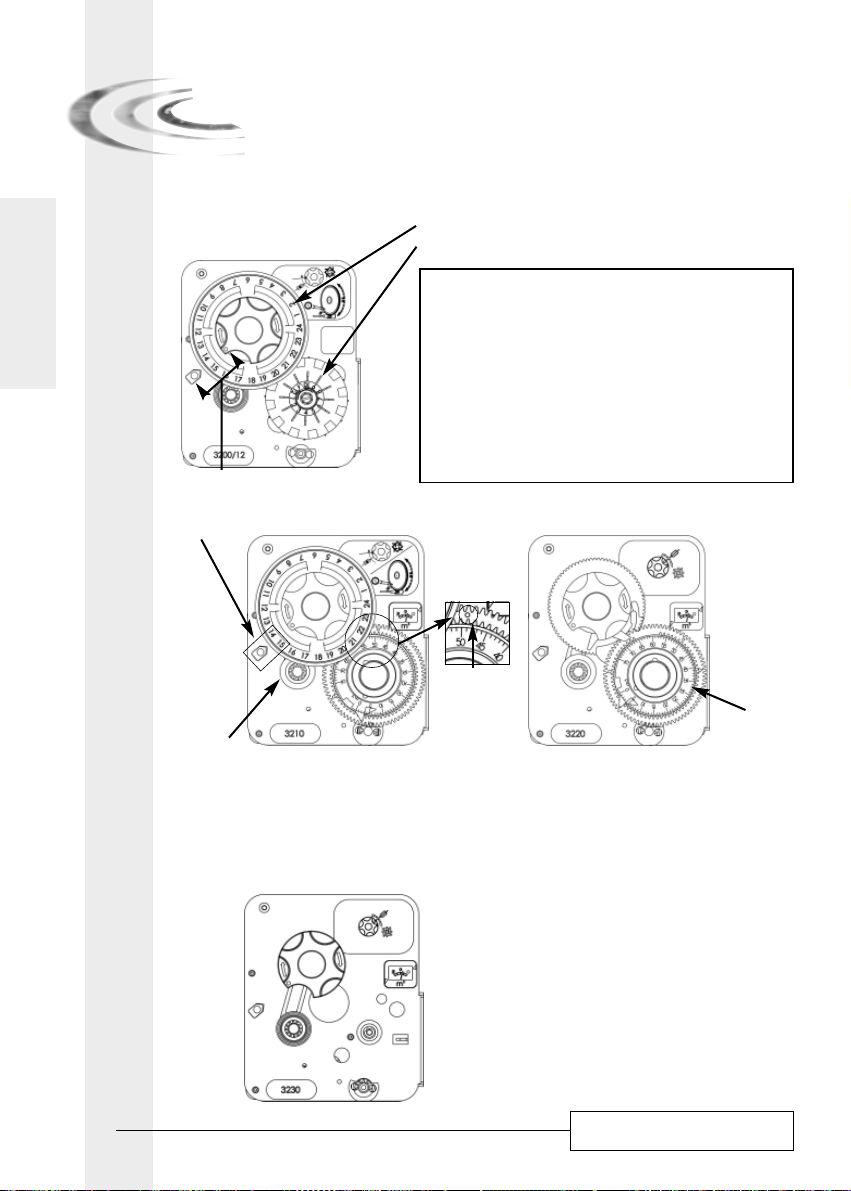

4 - RÉGLAGE TIMER 3200 / 3210 /

3220 / 3230

Régler le nombre de jours pendant lequel la vanne doit

rester en service. Pour cela, repousser le taquet

métallique vers l'extérieur. La régénération se

déclenchera le jour prévu à 2 h du matin. Régler l'heure

du jour en appuyant sur l'embrayage et en tournant la

roue 24 h afin de mettre l'heure en face de la flèche.

La version 12 jours permet une régénération à un

intervalle régulier.

La version 7 jours permet une régénération en se basant

sur les jours de la semaine dont le n° 1 correspond à

lundi.

Timer Chronométrique 3200 /12 jours ou 7 jours

Roue 24 h

Roue de programmation en nombre de

jours entre deux régénérations.

Position de service

Timer Volumétrique retardé 3210 et immédiat 3220

Embrayage

de la roue 24 h

Lecture de l'heure

du jour

Point blanc

Roue de

programmation

en m3entre deux

régénérations

Régler la capacité que l'appareil peut traiter entre deux régénérations en soulevant

le disque transparent avec le label en m3sur la roue de programmation et mettre le

chiffre correspondant à la capacité de l'appareil en face du point blanc. Une fois que

la capacité est épuisée, la régénération se déclenchera à 2 h du matin avec la

version 3210 ou bien immédiatement avec la version 3220.

Déclenchement de la régénération

par signal externe (contact sec)

pendant 6 min. Généralement utilisé

sur les vannes des systèmes duplex et

triplex.

Timer pulse 3230

2510 - 2750 - 2850

4 - RÉGLAGE TIMER 3200 / 3210 /

3220 / 3230

Vue arrière du timer

2 microcontacteurs :

- Le microcontacteur inférieur

a pour fonction l'auto-

maintien du moteur et la

position service du timer.

- Le microcontacteur supérieur

active les cycles de

régénération.

Moteur du timer :

- 1/30 de tour/min

- 1/15 de tour/min

Connexion

du câble compteur

Roue de programmation des

temps de cycle de régénération

Goupilles supplémentaires

Label de programmation (82

ou 164 min.) dépendant de la

vitesse du moteur :

- 2 min. par goupille avec le

moteur 1/30 de tour/min.

- 1 min. par goupille avec le

moteur 1/15 de tour/min.

Les temps des cycles de régénération sont préréglés à l'usine.

Chaque goupille ou trou équivaut à 2 minutes (ou 1 min. avec

le moteur 1/15 de tour/ min)

Il est vivement conseillé de vérifier si le temps de chaque

cycle est adapté aux conditions spécifiques du site.

Pour modifier le temps de chaque cycle de régénération, il

suffit de rajouter ou retirer des goupilles.

Exemple: figure ci-contre

1- Détassage : on passe de 10 min à 14 min

2- Aspiration et rinçage lent : on réduit de 60 min à 40 min

3- Rinçage rapide : on réduit de 10 min à 6 min

4- Renvoi d'eau dans le bac : on réduit de 20 min à 12 min.

CO-COURANT CONTRE-COURANT

1 Détassage Aspiration & rinçage lent

(contre-courant)

2Aspiration & rinçage lent Détassage

(co-courant)

3 Rinçage rapide Rinçage rapide

4 Renvoi d’eau dans le bac Renvoi d’eau dans le bac

Toujours remettre ces deux goupilles en fin de réglage

Réglage de la roue

2510 - 2750 - 2850

5 - INSTRUCTIONS DE DÉPANNAGE

INCIDENT CAUSE REMÈDE

1. L’adoucisseur A. Alimentation interrompue A. Rétablir l’alimentation électrique

ne régénère pas (fusible, prise, interrupteur)

B. Tête de commande défectueuse B. Changer la tête de commande

C. Câble de compteur débranché C. Vérifier les connexions au niveau

du timer et au niveau du couvercle de compteur.

D. Compteur bloqué D. Nettoyer ou changer le compteur

E. Moteur défectueux E. Changer le moteur

F. Mauvaise programmation F. Vérifier la programmation et la modifier

si nécessaire

2. Eau dure A. By-pass en position “by-pass” A. Mettre le by-pass en position “service”

B. Absence de sel dans le bac B. Rajouter du sel dans le bac et maintenir

le niveau de sel au-dessus de l’eau

C. Filtre et injecteur bouchés C. Nettoyer ou remplacer le filtre et l’injecteur

D. Pas assez d’eau dans le bac à sel D. Vérifier la durée de remplissage du bac

et nettoyer le régulateur de débit

Dureté provenant du réservoir d’eau chaude

E. Rincer plusieurs fois le réservoir d’eau chaude

F. Manque d’étanchéité du tube distributeur F. S’assurer que le tube n’est pas fissuré.

Vérifier le joint torique

G. Fuite interne de la vanne G. Changer les joints et les entretoises

et/ou le piston

H. Compteur bloqué H. Débloquer le compteur

I. Câble de compteur déconnecté I. Vérifier les connexions du câble dans la tête

de commande et sur le couvercle de compteur

J. Mauvaise programmation J. Vérifier la programmation et la modifier

si nécessaire

3. Consommation A. Erreur dans le réglage de renvoi d’eau A. Contrôler l’utilisation du sel et le réglage

excessive de sel du renvoi d’eau

B. Trop d’eau dans le bac à sel B. Voir incident n° 6

C. Mauvaise programmation C. Vérifier la programmation et la modifier

si nécessaire

4. Baisse de la A. Dépôt de fer dans la conduite A. Nettoyer la conduite

pression d’eau vers l’adoucisseur

B. Dépôt de fer dans l’adoucisseur B. Nettoyer la vanne et la résine

C. Entrée de la vanne obstruée par C. Enlever le piston et nettoyer la vanne

des corps étrangers

5. Perte de résine A. Crépine supérieure absente ou cassée A. Ajouter ou remplacer la crépine supérieure

à l’égout B. Présence de l’air dans l’adoucisseur B. S’assurer de la présence d’un système

anti-air dans le puits à saumure

C. Le régulateur de débit à l’égout C. Vérifier le débit à l’égout

n’a pas la bonne taille

6. Fer dans A. Le lit de résine est sale A. Vérifier le détassage, l’aspiration de la saumure

l’adoucisseur et le remplissage du bac à sel. Régénérer plus

souvent et augmenter la durée du détassage

B. La teneur en fer excède les paramètres B. Contacter le revendeur

recommandés

2510 - 2750 - 2850

5 - INSTRUCTIONS DE DÉPANNAGE

INCIDENT CAUSE REMÈDE

7. Trop d’eau

A. Régulateur de débit à l’égout bouché (DLFC)

A. Vérifier le régulateur de débit

dans le bac B. Vanne à saumure défectueuse B. Changer la vanne à saumure

C. Mauvaise programmation C. Vérifier la programmation et la modifier

si nécessaire

8. Eau salée A. Filtre et injecteur bouchés A. Nettoyer l’injecteur et le filtre

B. La tête de commande n’effectue pas B. Remplacer la tête de commande

les cycles correctement

C. Corps étrangers dans la vanne à saumure C. Changer le siège de la vanne à saumure

et nettoyer

D. Corps étrangers dans le régulateur de débit D. Nettoyer le régulateur de débit

du remplissage du bac à sel

E. Pression d’eau insuffisante E. Augmenter la pression de l’eau à au moins

1,8 bar

F. Mauvaise programmation F. Vérifier la programmation et la modifier

si nécessaire

9. Pas d’aspiration

A. Régulateur de débit à l’égout bouché (DLFC)

A. Nettoyer le régulateur de débit

de saumure B. Filtre et injecteur bouchés B. Nettoyer le filtre et l’injecteur, les changer

si nécessaire

C. Pression insuffisante C. Augmenter la pression à au moins 1,8 bar

D. Fuite interne de la vanne D. Changer les joints, les entretoises et/ou

le piston assemblé

E. Mauvaise programmation E. Vérifier la programmation et la modifier

si nécessaire

F. La tête de commande ne fonctionne F. Changer la tête de commande

pas correctement

10.

La vanne régénère

A. La tête de commande ne fonctionne A. Changer la tête de commande

en permanence pas correctement

B. Microswitch ou faisceau électrique B. Changer le microswitch ou le faisceau

défectueux

C. Came à cycle défectueuse ou déréglée C. Repositionner ou changer la came à cycle

11. Fuite permanente A. Corps étrangers dans la vanne A. Nettoyer la vanne et la vérifier dans

à l’égoût ses différentes positions de régénération

B. Fuite interne de la vanne B. Changer les joints, les entretoises et/ou

le piston assemblé

C. Vanne bloquée en saumurage C. Changer les joints, les entretoises et/ou

ou en détassage le piston assemblé

D. Moteur défectueux ou bloqué D. Changer le moteur et vérifier tous

les engrenages

E. La tête de commande ne fonctionne E. Changer la tête de commande

pas correctement

Options

Eau chaude, valable seulement sur la vanne 2750 & 2850 :

utilisation de matériau spécial pour résister à la température dépassant 43°C.

Vanne chronométrique jusqu’à 82°C, vanne volumétrique 65°C.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Pentair Unité de contrôle

Pentair

Pentair FLECK 3150 NXT Guide de l'utilisateur

Pentair

Pentair FLECK 5810 Manuel utilisateur

Pentair

Pentair HYPRO PROSTOP-E Manuel utilisateur

Pentair

Pentair FLECK 2850 SXT Guide de l'utilisateur

Pentair

Pentair FLECK 4600 SXT Manuel utilisateur

Pentair

Pentair AURORA CBV-S/A Manuel utilisateur

Pentair

Pentair Keystone Figure 952 NPS 2 Instructions d'installation

Pentair

Pentair AUTOTROL368 Guide de l'utilisateur

Pentair

Pentair Goyen Precision P1 Manuel utilisateur

Pentair

Pentair Fleck 2510 ECONOMINDER Manuel utilisateur

Pentair

Pentair Fleck 5600-MECH Manuel utilisateur

Pentair

Pentair SIATA V132 SFE-EV VIRIDION Manuel utilisateur

Pentair

Pentair JUNG PUMPEN BASICLOGO EXM Series Manuel utilisateur

Pentair

Pentair HI FLOW SIX-WAY 1-1/2 INCH TOP MOUNT VALVE Manuel utilisateur

Pentair

Pentair ANDERSON GREENWOOD 95 POSRV Caractéristiques techniques

Pentair

Pentair AUTOTROL 368 Manuel utilisateur

Pentair

Pentair FLECK 2900S Manuel utilisateur

Pentair

Pentair PROSTOP-E Manuel utilisateur

Pentair

Pentair FLECK 5000 Manuel utilisateur

Pentair

Pentair FLECK 5812 XTR2 Manuel utilisateur

Pentair

Pentair FLECK 9000 SXT Guide de l'utilisateur

Pentair

Pentair Fleck 4600 MECH Manuel utilisateur

Pentair

Pentair Siata V132 SFE Guide de l'utilisateur

Pentair

Pentair FLECK 9100 SXT Manuel utilisateur

Manuels Unité de contrôle populaires d'autres marques

Festo

Festo Compact Performance CP-FB6-E Manuel de la liste des pièces

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manuel utilisateur

JS Automation

JS Automation MPC3034A Manuel utilisateur

JAUDT

JAUDT SW GII 6406 Series Guide rapide

Spektrum

Spektrum Air Module System Manuel utilisateur

BOC Edwards

BOC Edwards Q Series Manuel utilisateur

KHADAS

KHADAS BT Magic Manuel utilisateur

Etherma

Etherma eNEXHO-IL Manuel utilisateur

PMFoundations

PMFoundations Attenuverter Manuel utilisateur

GEA

GEA VARIVENT Manuel utilisateur

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manuel utilisateur

Altronix

Altronix LINQ8PD Instructions de montage

Eaton

Eaton Powerware Series Manuel utilisateur

WAGO

WAGO 750-407/040-000 Manuel utilisateur

Sony

Sony CCU-590 Manuel utilisateur

Graco

Graco 25D614 Manuel utilisateur

Task Force Tips

Task Force Tips YE-RF-900 Manuel de programmation

Shini

Shini SPV-U Series Manuel utilisateur
