PCE Instruments CA 6460 Manuel utilisateur

C.A6460C.A6460

C.A6460

C.A6462C.A6462

C.A6462

Ohmmètre de terre et de résistivitéOhmmètre de terre et de résistivité

Ohmmètre de terre et de résistivité

raE raE raE raE

Earth & Resistivityth & Resistivity

th & Resistivityth & Resistivity

th & Resistivity retemmhO retemmhO retemmhO retemmhO

Ohmmeter

rErErErE

Erdungs- und Bodenwiderdungs- und Bodenwider

dungs- und Bodenwiderdungs- und Bodenwider

dungs- und Bodenwider

standsmesserstandsmesser

standsmesser

rtemmhO rtemmhO rtemmhO rtemmhO

Ohmmetr

o di terra e di resistivitào di terra e di resistività

o di terra e di resistività

rtemhÓ rtemhÓ rtemhÓ rtemhÓ

Óhmetr

o de tierra y de resistividado de tierra y de resistividad

o de tierra y de resistividad

FRANÇA I S

E N GLIS H

D E U T S C H

I TA L I A N O

E S P A N O L

Notice de fonctionnement

User's manual

Bedienungsanleitung

Libretto d’Istruzioni

Manual de Instrucciones

Signification du symbole

Attention ! Consulter la notice de fonctionnement

avant d’utiliser l’appareil.

Danslaprésentenoticedefonctionnement,lesinstructions

précédées de ce symbole, si elles ne sont pas bien

respectéesouréalisées, peuventoccasionner unaccident

corporel ou endommager l’appareil et les installations.

Significations du symbole

Cet appareil est protégé par une isolation double ou une

isolation renforcée.Il ne nécessite pas de raccordement

à la borne de terre de protection pour assurer la sécurité

électrique.

Vous venezd’acquérirunohmmètre deterreet de résistivité

C.A 6460 ou C.A 6462 et nous vous remercions de votre

confiance.

Pour obtenir le meilleur service de votre appareil :

nlisez attentivement cette notice de fonctionnement,

nrespectez les précautions d’emploi.

PRECAUTIONS D’EMPLOI

nRespecter les conditions d'utilisation : température,

humidité, degré de pollution.

nCet instrument peut-être utilisé sur des installations de

catégorie III.

La catégorie III répond aux exigences de fiabilité et de

disponibilité sévères correspondant aux usages

permanents sur des installations fixes industrielles (cf

CEI 664-1 Ed. 92).

nN’utiliserlesappareils quesurdes installations horstension.

nPour éviter à l’utilisateur de toucher par erreur une borne

reliée au secteur, il est conseillé de vérifier la tension sur

les prises avant de brancher l’appareil.

nNe pas faire de mesure lorsque les cordons sont branchés

et que l’appareil émet un signal sonore.

nVérifier que toutes les bornes sont déconnectées avant de

remplacer le fusible ou les piles (C.A 6460).

nRecharger la batterie en respectant la tension secteur (C.A

6462).

nVeiller à remplacer le pack batterie (C.A 6462) par un pack

batterie adéquat.

nRespecter la valeur et le type du fusible sous risque de

détérioration et d'annulation de la garantie.

English

.......................................................................

Deutsch ...................................................................... 36

Italiano........................................................................ 53

Español ...................................................................... 70

SOMMAIRE

1. PRESENTATION ...................................................................... 4

2. DESCRIPTION ......................................................................... 4

3. UTILISATION ............................................................................ 6

3.1 Mise en œuvre ................................................................... 6

3.2 Mesure de résistance d'une prise de terre ......................... 6

3.3 Mesure de la résistivité du sol ............................................ 7

3.4 Mesure de couplage .......................................................... 8

3.5 Signalisation de défauts ..................................................... 9

4. CARACTERISTIQUES FONCTIONNELLES ......................... 10

4.1 Conditions de référence ................................................... 10

4.2 Caractéristiques métrologiques ....................................... 10

4.2.1 Détection de tension .............................................. 10

4.2.2 Résistance............................................................. 10

4.3 Alimentation ..................................................................... 11

4.4 Conditions d'environnement............................................. 11

4.4.1 Climatiques............................................................ 11

4.5 Caractéristiques constructives ......................................... 12

4.6 Conformité auxnormes internationales ........................... 12

4.6.1. Compatibilité Electromagnétique : ......................... 12

4.6.2 Protection mécanique ............................................ 12

4.6.3 Variations dans le domaine d'utilisation ................. 13

4.6.4 Mesurestypiques .................................................. 14

4.6.5 Conditionslimites .................................................. 14

5. MAINTENANCE ..................................................................... 15

5.1 Entretien .......................................................................... 15

5.1.1 Remplacement des piles ou accumulateurs

rechargeables(C.A6460 uniquement) .................. 15

5.1.2 Rechargeouremplacement

de la batterie(C.A 6462)......................................... 15

5.1.3 Remplacementdufusible ...................................... 16

5.2 Nettoyage ........................................................................ 16

5.3 Stockage.......................................................................... 16

5.4 Vérification métrologique ................................................. 17

5.5 Réparation ....................................................................... 17

5.5.1 Réparation sous garantie et hors garantie. ............ 17

5.5.2 Réparation hors de France métropolitaine. ............ 17

6. GARANTIE ............................................................................. 17

7. POUR COMMANDER ............................................................ 18

1.PRESENTATION

Les C.A 6460 et C.A 6462 sont des ohmmètres de terre et

de résistivité de chantier à affichage numérique.

Il sont particulièrement adaptés à une utilisation dans des

conditions difficiles, en présence de tensions parasites, de

courants telluriques élevés, de prises auxiliaires fortement

résistives, dans le respect des normes NF EN 61010-1 + A2,

NF EN 61557 partie 1 et 5, NF EN 61326-1 + A1.

Pour faciliter les manipulations, l’appareil est pourvu :

■d’un déclenchement de la mesure par bouton poussoir

unique,

■d’un système de commutation automatique du calibre de

mesure,

■d’un afficheur à cristaux liquides rétroéclairé de grandes

dimensions,

■de trois voyants lumineux signalant la présence de défauts

susceptibles d’invalider le résultat de la mesure,

■de quatre bornes à vis de couleur pour simplifier le

raccordement des cordons,

■d'une barrette de connexion imperdable.

2. DESCRIPTION

➂ ➃

➄➅

➁

➀

➀Quatre bornes de mesure repérées E (X), ES (Xv), S (Y)

et H (Z)

➁Prise secteur munie d’un cache protège-poussière

(uniquement sur C.A 6462)

Voyant de charge batterie (uniquement sur C.A 6462),

allumé en fixe il signale que la batterie est en cours de

charge,ilchange decouleurquandla chargeestterminée.

➂Afficheur LCD, rétroéclairé qui s'allume chaque fois que

l'on appuie sur le poussoir mesure ➄

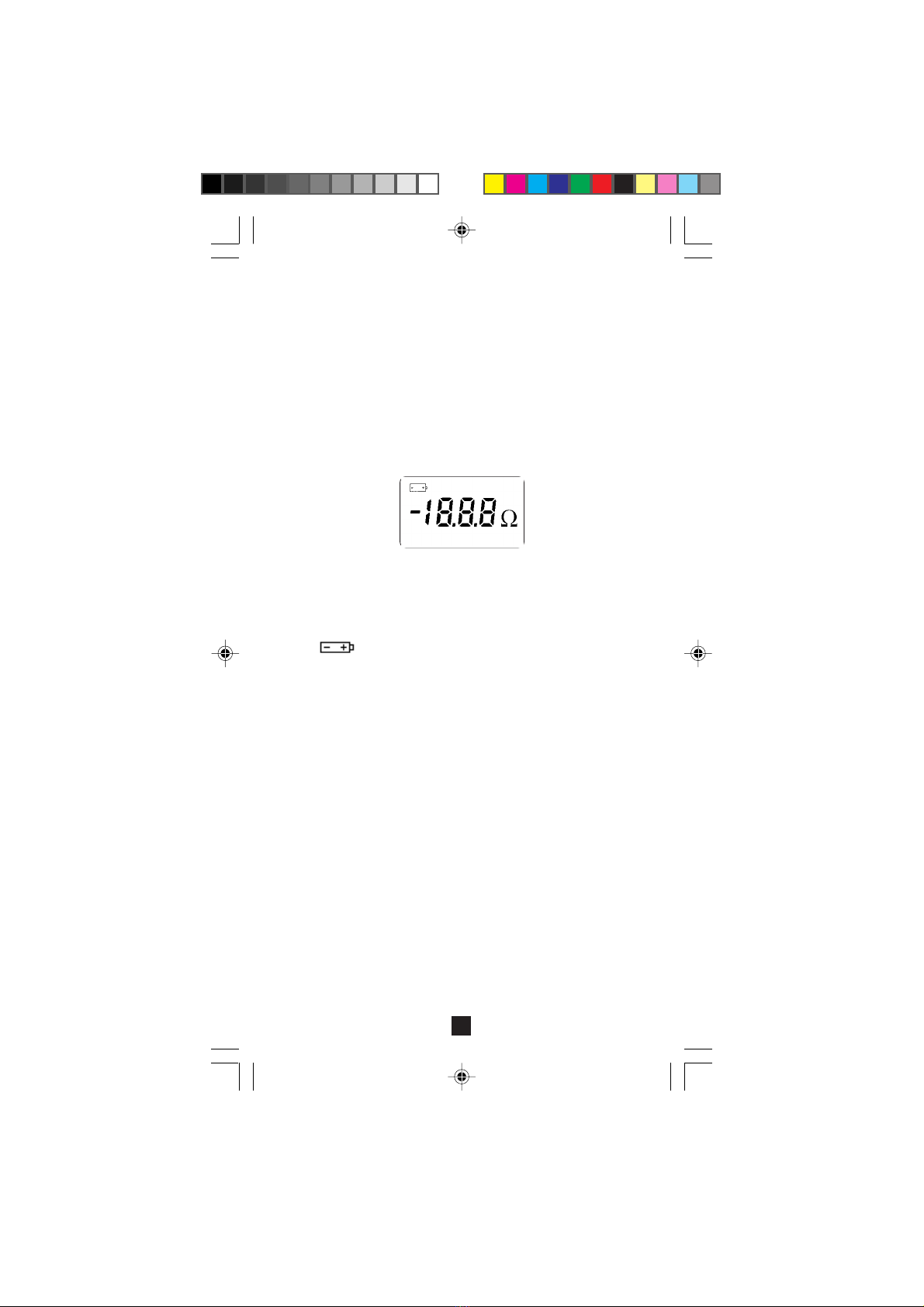

L'afficheur à cristaux liquides comporte l'affichage

numériquedes valeurs mesuréesavecleur unité.Le signe

"moins" indique l'inversion des cordons de mesure

Le signe "1" seul à gauche de l'écran indique que la

résistance mesurée est supérieure à 1999 Ω.

indique que l'alimentation est trop faible pour

assurer une mesure correcte.

➃Porte fusible

➄Bouton poussoir de mesure à commande fugitive,

permettant la mise en fonctionnement de l'appareil et le

déclenchement des mesures.

Dès que l'on relâche ce poussoir, l'appareil s'éteint.

➅Trois voyants qui clignotent quand la mesure n'est pas

valide (voir § 3.5 Signalisation de défauts) :

- "FAULT" :si la résistance dans lecircuit courantesttrop

grande

si la tension parasite dans le circuit courant

est trop importante

si le fusible est défectueux

- "HIGH RESISTANCE" : signifie que la mesure risque

d’être affectée de manière trop

importante par la résistance

dans le circuit tension S ES.

- "HIGH NOISE" : s’il y a trop de parasites dans le circuit

tensionS ES,l’électronique estsaturée

et la mesure n’est plus valide.

L'appareilest également munid'uncouvercleet d'une poignée

de transport

■■

■Buzzer

L'appareil comporte un buzzer qui émet un signal sonore

lorsque l’on connecte les bornes de l’appareil sur une source

de tension. Le niveau sonore est proportionnel à la tension

jusqu’à 30 V environ, puis il se stabilise.

3. UTILISATION

3.1 Mise en œuvre

■Raccorder les cordons à l’appareil à l’aide des cosses

fourche en respectant les couleurs des bornes.

■Dérouler les cordons et planter les piquets aux extrémités.

■Raccorder les cordons aux piquets à l’aide des pinces

crocodiles.

■Revenirà l’appareil,appuyersurle poussoiretlire le résultat

de la mesure.

3.2 Mesurederésistanced'uneprisede terre

Pour mesurer la résistance d’une prise de terre, il est

recommandé d’utiliser la méthode dite «des 62%» (méthode

des 2 piquets). Cette mesure nécessite de disposer des

éléments du Kit Terre

(voir § 7. Pour commander)

Couper l’alimentation de l’installation et la déconnecter

de la terre en ouvrant la barrette de terre

1. Court-circuiter les bornes E et ES à l’aide de la barrette

correspondante et les relier à la terre à mesurer.

2. Enfoncerlepluscomplètementpossibledanslesollepiquet

H, à une distance "a" de la prise de terre à mesurer.

Remarque:cette distance sera d’autant plus grande que la

prise de terre est profonde (zone d’influence plus étendue).

On recommande si possible une distance "a" > 25 m

3. Enfoncer de même le piquet S dans l’alignement de la

prise de terre E et du piquet H, à une distance d’environ

62% de "a".

4. Raccorder les piquets à leurs bornes respectives au

moyen des cordons.

5. Appuyer sur le bouton poussoir ➄jusqu’à affichage de

la mesure. S’assurer qu’aucun des trois témoins ne

clignote,sinon vérifierle montage(voir§ 3.5 Signalisation

de défauts) et recommencer la mesure.

Vérification de la mesure.

6. Noter la valeur mesurée.

7. Refaire une mesure après quelques instants.

8. Déplacer le piquet S vers H sur une distance égale à

10% de "a". Mesurer et noter le résultat.

9. A partir de sa position initiale, déplacer le piquet S vers E

sur une distance égale à 10% de "a". Mesurer et noter le

résultat.

Si les 3 mesures sont du même ordre de grandeur, la mesure

est correcte. Sinon, augmenter "a" et recommencer toute

l’opération.

Nota : Afin de s’affranchir de la résistance du cordon E

(environ22,5 mΩ/ m pour lescordons dukit), ilest préférable

de déconnecter la barrette et de relier la borne ES à la terre

à mesurer.

Ne pas oublier de reconnecter la prise de terre après la

mesure.

3.3 Mesure de la résistivité du sol

Cette mesure permet de choisir, quand c'est possible, le

meilleur emplacement et la forme de la prise de terre avant

sa construction.

Cettemesure s’effectueparla méthodedeWENNER, décrite

ci-dessous. Elle nécessite de disposer des éléments du Kit

Résistivité

(voir § 7 : Pour commander)

1. Vérifier que la barrette est déconnectée entre les bornes E

et ES

2. Planter les quatre piquets en ligne droite, espacés d’un

intervalle constant "a",

3. Raccorderles piquetsà leursbornes respectivesau moyen

des cordons.

4. Appuyer sur le bouton poussoir ➄jusqu’à affichage de la

mesure.S’assurer qu’aucun des trois témoins ne clignote,

sinonvérifier lemontage(voir§3.5 Signalisation dedéfauts)

et recommencer la mesure.

5. Noter la résistance R mesurée.

6. La résistivité du sol au point O est obtenue par calcul :

ρ= 2πx R x a (avec ρen Ωm, R en Ωet a en mètres)

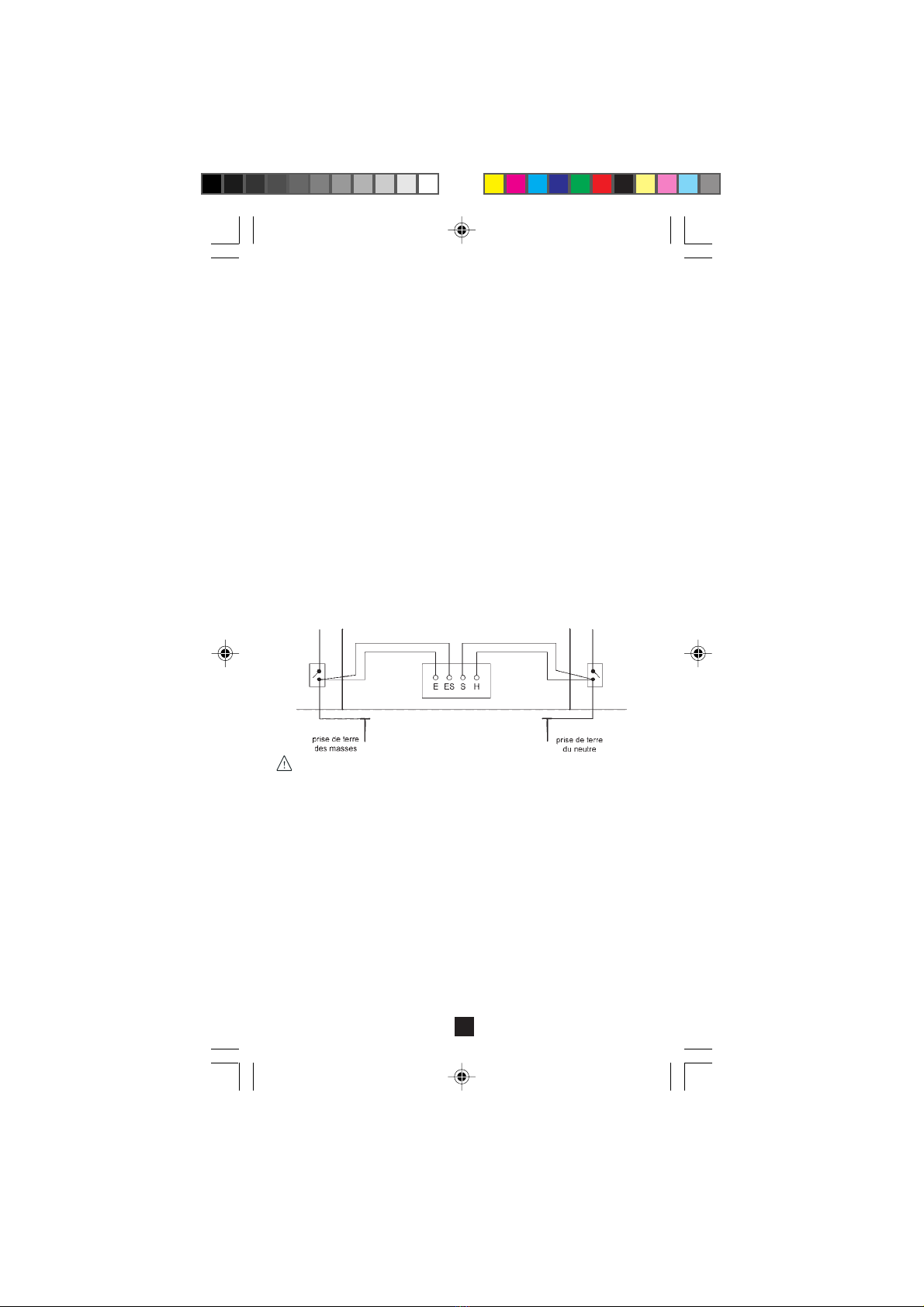

3.4 Mesure de couplage

Cettemesurepeut êtreeffectuéepour déterminer la résistance

de couplage entre deux prises de terre.Par exemple, entre la

prise de terre du neutre et la prise de terre des masses

(distribution E.D.F.).

Couper l’alimentation des installations, déconnecter les

terres ,

1. Ouvrir la barrette entre les bornes E et ES .

2. Connecter par des cordons distincts les bornes E et ES à

la prise de terre des masses, et les bornes H et S à la prise

de terre du neutre.

3. Appuyer sur le bouton poussoir ➄jusqu’à affichage de la

mesure.S’assurer qu’aucun des trois témoins ne clignote,

sinonvérifier lemontage(voir§3.5 Signalisation dedéfauts)

et recommencer la mesure.

4. Relever la valeur de Rmn.

5. En mesurant aussi Rm (résistance de terre des masses)

et Rn (résistance de terre du neutre) selon la méthode des

62%décriteau §3.2, il est possible decalculer le cœfficient

de couplage :

k=où

2RmnRnRm

Rc ++

Ce coefficient de couplage k doit être < 0,15 (préconisation

EDF)

Ne pas oublier de reconnecter les terres après la mesure.

3.5 Signalisation de défauts

■Si le voyant FAULT clignote :

- soit le fusible est défectueux,

- soit le circuit est coupé,

- soit la résistance des piquets est trop forte ou soit la

tension parasite est trop élevée.

Pour vérifier la continuité du fusible, court-circuiter les

bornes H et E et effectuer une mesure.Si le voyant clignote

toujours, il faut changer le fusible accessible sur la face

avant (voir § 5.1.3 Maintenance). Si le voyant ne clignote

plus,lefusibleest bon.Il fautalors vérifierles branchements

et les connexions.

■■

■Si le voyant HIGH RESISTANCE clignote : la résistance

dans le circuit tension (entre les bornes S et ES) est trop

élevée, ou le circuit tension est coupé.Dans ce cas, vérifier

les branchements et les connexions.

■■

■Si le voyant HIGH NOISE clignote : la tension parasite

est trop élevée dans le circuit tension.Dans ce cas, il faut

déplacer les piquets car ils se trouvent dans une zone trop

parasitée.

■■

■S'il y a des parasites et que la mesure évolue (et

qu'aucun voyant ne clignote). Relever le minimum et le

maximum,puiscalculer lamoyennepour obtenirle résultat.

Pour plus de sûreté, effectuer deux mesures consécutives

à quelques secondes d’intervalle.

4. CARACTERISTIQUES FONCTIONNELLES

4.1 Conditions de référence

Grandeursd’influence Valeurs de référence

Température 23°C ±3 K

Humiditérelative 45 à 55% HR

Tension d’alimentation 9,5V ±0,2V

Résistances auxiliaires RH, RS, RES et RE nulles

Tensionsparasites(alternativesetcontinues) nulles

Inductancesérie nulle

Champélectrique < 1V/m

Champmagnétique < 40 A/m

4.2 Caractéristiques métrologiques

4.2.1 Détection de tension

Domaine de détection :20 à 250 VAC entre les bornes H et E

ou entre les bornes S et E.

Fréquence : DC à 450 Hz.

4.2.2 Résistance

Domaine de mesure : 0 à 2000 Ω

Calibre (Ω) 0.00 - 19.99 20.0 - 199.9 200 - 1999

Résolution (Ω) 0,01 0,1 1

Erreurintrinsèque ± 2 % ± 1 pt ± 2 % ± 1 pt ± 2 % ± 3 pt

Courant de mesure 10 mA 1 mA 0,1 mA

Tension à vide ≤42 Vcrête

Temps de réponse : 4 à 8 secondes

Lorsque l’appareil est bloqué sur le deuxième calibre, les

caractéristiques sont les suivantes :

Calibre (Ω) 0.0 – 199.9

Résolution 0,1 Ω

Erreurintrinsèque ± 2 % ± 1 pt

Courant de mesure 1 mA

Tension à vide ≤42 Vcrête

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels PCE Instruments Instrument de mesure

PCE Instruments

PCE Instruments PCE-428 Manuel utilisateur

PCE Instruments

PCE Instruments PCE-MCM 10 Manuel utilisateur

PCE Instruments

PCE Instruments PCE-P05 Manuel utilisateur

PCE Instruments

PCE Instruments PCE-127 Series Manuel utilisateur

PCE Instruments

PCE Instruments PSE-SDL 1 Manuel utilisateur

PCE Instruments

PCE Instruments PCE-322-SC43 Manuel utilisateur

PCE Instruments

PCE Instruments PCE-FM 200-ICA Manuel utilisateur

PCE Instruments

PCE Instruments PCE-360-ICA Manuel utilisateur

PCE Instruments

PCE Instruments PCE-N24 Series Manuel utilisateur

PCE Instruments

PCE Instruments PCE-TDS 100 H Manuel utilisateur

PCE Instruments

PCE Instruments PCE-RT 10 Manuel utilisateur

PCE Instruments

PCE Instruments PCE-WB 20SD Manuel utilisateur

PCE Instruments

PCE Instruments PCE-CSM 7 Manuel utilisateur

PCE Instruments

PCE Instruments UMI 880 Series Manuel utilisateur

PCE Instruments

PCE Instruments Gossen ML 5052C USB Manuel utilisateur

PCE Instruments

PCE Instruments 3000 Series Manuel utilisateur

PCE Instruments

PCE Instruments PCE-VT 1000 Manuel utilisateur

PCE Instruments

PCE Instruments PCE-CSM 6 Manuel utilisateur

PCE Instruments

PCE Instruments PCE-CMM 10 Manuel utilisateur

PCE Instruments

PCE Instruments PCE-TDS 200 Series Manuel utilisateur

PCE Instruments

PCE Instruments PCE-MSM 4 Manuel utilisateur

PCE Instruments

PCE Instruments PCE-DFG 500 Series Manuel utilisateur

PCE Instruments

PCE Instruments PCE-VA 11 Manuel utilisateur

PCE Instruments

PCE Instruments TUM 20 Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
