PATONA PREMIUM Series Manuel utilisateur
PATONA is a registered quality brand from Germany.
2x Mics
1x Receiver
MANUAL
PATONA PRODUCTS ARE MADE WITH
Wireless Microphone Set
for iPhone
PREMIUM SERIES
DE 01
EN 05
FR 09
ES 13
IT 17
NL 21
SV 25
CS 29
PL 33
HR 37
SR 41
TR 99
- 1 -
DE | Wireless Microphone Set for iPhone
Bitte lesen Sie die Anleitung aufmerksam durch und
bewahren Sie diese zum späteren Nachschlagen auf.
Der Empfänger
1. Anschliessen des Emfpängers
Stecken Sie den Lightning-Stecker in den Lightning-An-
schluss Ihres iPhones.
2. LEDs
ROT/BLAU (blinkend):
Empfänger und Sender gekoppelt.
ROT (durchgehend):
Kopplung ordnungsgemäß aktiv.
- 2 -
Der Sender
1. Tonabnahme/Mikrofon
Vermeiden Sie, dass Feuchtigkeit in das Mikrofon ein-
dringt.
2. LEDs
ROT/BLAU (blinkend):
Empfänger und Sender werden gekoppelt.
ROT (durchgehend):
Koppelung ordnungsgemäß aktiv.
- 3 -
Beim Laden:
ROT (durchgehend):
Der Akku wird geladen.
AUS:
Der Akku ist voll geladen.
3. USB-C Ladeanschluss
Sie benötigen ein DC 5V/1A Netzteil/Ladegerät (nicht
im Lieferumfang enthalten).
Stromeingang Typ: Lightning
4. Klammer
Dient zur Befestigung z. B. an Kleidung.
5. Power-Taste
1. Zum ein- und ausschalten die Power-Taste ca. 5
Sek. gedrückt halten.
2. Kurz drücken, um das Mikrofon stummzuschal-
ten bzw. die Stummschaltung aufzuheben. Ist die
Stummschaltung aktiv, blinkt die LED blau und rot
abwechselnd.
- 4 -
Technische Daten
Leistung DC 5V/1A
Funkfrequenz 2.4GHz - 2.44GHz
Empfänger Über Lightning Kabel oder iPhone
/ iPad Lightning Anschluss
Arbeitsstrom < 11mA
Standby-Leistungsauf-
nahme
< 55uA
Antwort Frequenz 20Hz-20KHz
Empndlichkeit 35dB
Abtastrate 48K
Signal-Rausch-Verhältnis > 75dB
Akku 50mAh Li-Polymer bis zu 4 Std.
Betrieb.
Laden per USB (Netzteil, nicht im
Lieferumfang enthalten).
Warnungen/Hinweise:
»Öffnen oder zerlegen Sie das Produkt oder dessen
Zubehör nicht.
»Achtung Kleinteile! Nicht für Kinder geeignet.
»Halten Sie das Produkt von Feuchtigkeit und großer
Hitze fern.
»Nutzen Sie nur kompatibles Zubehör.
»Schützen Sie das Produkt vor starken Stößen und
Erschütterungen.
»Unsachgemäße Nutzung führt zum Verlust der Ge-
währleistung.
»Entsorgen Sie das Produkt nach den Richtlinien in
Ihrem Land.
- 5 -
EN | Wireless Microphone Set for iPhone
Please read the instructions carefully and keep them for
future reference.

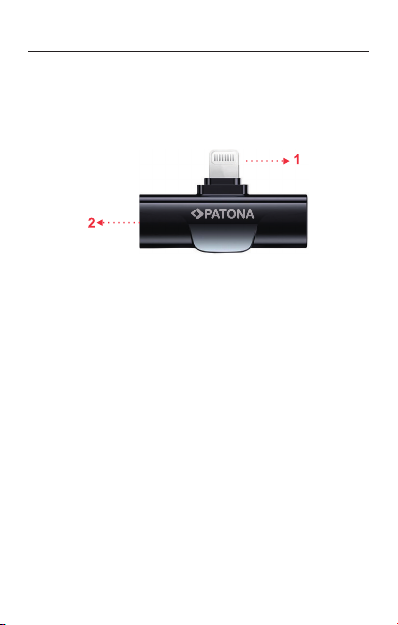

The Receiver
1. Connecting the receiver
Insert the Lightning connector into the Lightning port of
your iPhone.
2. LEDs
RED/BLUE (blinking):
Receiver and transmitter paired.
RED (solid):
Pairing properly active.
- 6 -
The transmitter
1. Sound pickup/microphone
Prevent moisture from entering the microphone.
2. LEDs
RED/BLUE (ashing):
Receiver and transmitter are paired.
RED (solid):
Pairing properly active.
- 7 -
When charging:
RED (solid):
Battery is charging.
OFF:
The battery is fully charged.
3. USB-C charging port
You will need a DC 5V/1A power adapter/charger (not
included).
Power input type: Lightning
4. Clamp
Used to attach to clothing, for example.
5. Power Button
1. Press and hold the power button for about 5 sec to
turn on/off.
2. Press briey to mute or unmute the microphone.
If muting is active, the LED ashes blue and red
alternately.
- 8 -
Technical data
Power DC 5V/1A
Radio frequency 2.4GHz - 2.44GHz
Receiver Via Lightning cable or iPhone /
iPad Lightning connector
Working current < 11mA
Standby power con-
sumption
< 55uA
Response Frequency 20Hz-20KHz
Sensitivity 35dB
Sampling rate 48K
Signal to noise ratio > 75dB
Battery 50mAh Li-polymer up to 4 hrs
operation. Charging via USB (AC
adapter, not included).
Warnings/Notices:
»Do not open or disassemble the product or its ac-
cessories.
»Attention small parts! Not suitable for children.
»Keep the product away from moisture and high heat.
»Use only compatible accessories.
»Protect the product from strong impacts and shocks.
»Improper use will void the warranty.
»Dispose of the product according to the guidelines
in your country.
- 9 -
FR | Wireless Microphone Set for iPhone
Veuillez lire attentivement les instructions et les conser-
ver pour pouvoir vous y référer ultérieurement.
Le récepteur
1. Connecter le récepteur
Branchez le connecteur Lightning dans le port Lightning
de votre iPhone.
2. LEDs
ROUGE/BLEU (clignotant) :
Récepteur et émetteur couplés.
ROUGE (continu) :
Couplage correctement activé.
