INSTRUCTIONS CM315A

FOR TECHNICAL SUPPORT www.panduit.com/resources/install_maintain.asp

2.3"

19.7"

Mouunting

Holes

25.6"

6.5" 16.0"

Mounting Holes

43.0"

Footprint with Cabinet Open

25.0"

Cabinet Width

Page 1 of 4

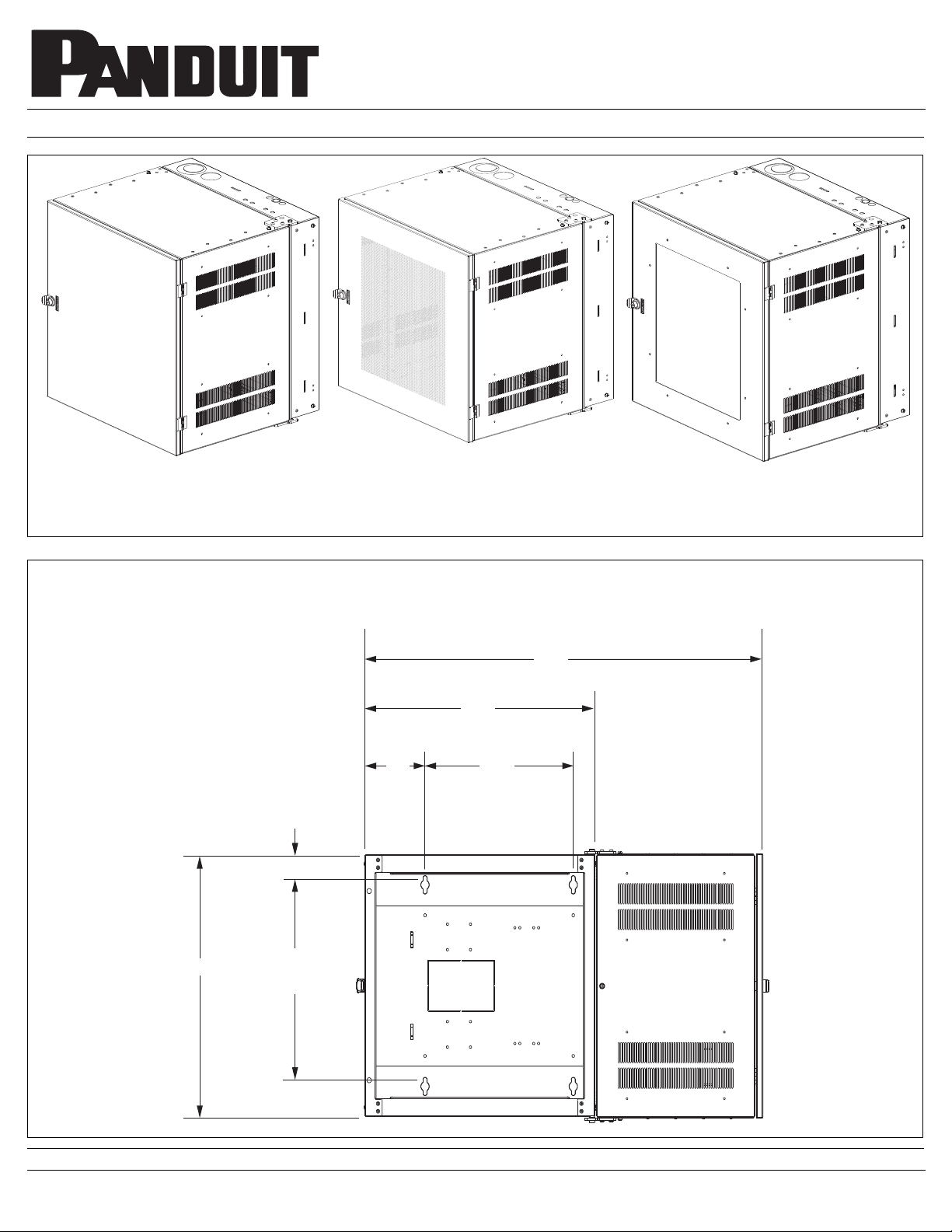

PANZONE Wall Mount Cabinet

Part Numbers: PZC12S, PZC12P, PZC12W

Location Footprint

PZC12S

Cabinet with Solid Door

PZC12P

Cabinet with Perforated Door

PZC12W

Cabinet with Windowed Door

Cabinet depth is 22.9” in

closed position

INSTRUCTIONS CM315A

For Technical Support: www.panduit.com/resources/install_maintain.asp

Page 2 of 4

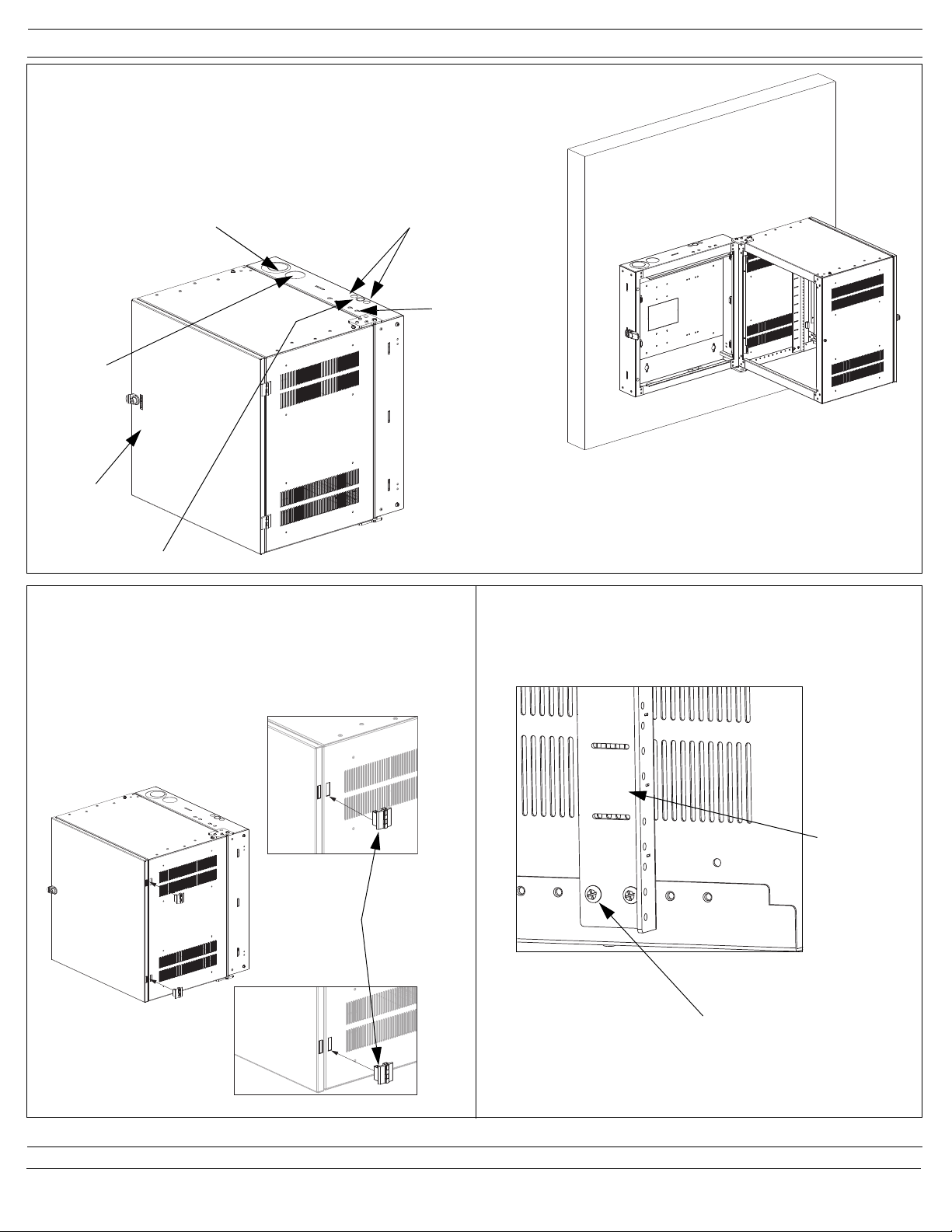

PANZONE Wall Mount Cabinets can be installed in a hinged right or hinged left

application. For your installation, determine which side of the cabinet will hinge.

The cabinet is shown hinged right. Rotate the cabinet 180 degrees for the left

hinge application. Mounting surface must have sufficient strength to support

the cabinet with payload. The mounting surface must also be flat and extend

beyond the overall cabinet footprint.

Step 1:

Install (4) 3/8” mounting hardware (not provided) as shown in Location

Footprint. Hardware should protrude 3/8” from wall. Mount the cabinet

to the wall by hooking the keyholes over the protruding 3/8” mounting

hardware. Once the cabinet is in place, carefully swing cabinet from

wall and tighten the hardware securely.

Front Door

with Lock

7/8” Conduit Knockout

7/8” or 1 1/8” Conduit Knockout

Wireless Access

Point Knockouts

2” or 3” Conduit Knockout

2” Conduit

Knockout

Step 2:

Install door by pressing(2) hinges provided in locations shown below.

Door Hinges

Step 3:To adjust the depth of the mounting rail for specific

applications, remove the mounting screws and lockwashers,

move the rail to the desired position and re-install mounting

hardware.

Mounting Rail

Mounting Hardware

INSTRUCTIONS CM315A

For Technical Support: www.panduit.com/resources/install_maintain.asp

Page 3 of 4

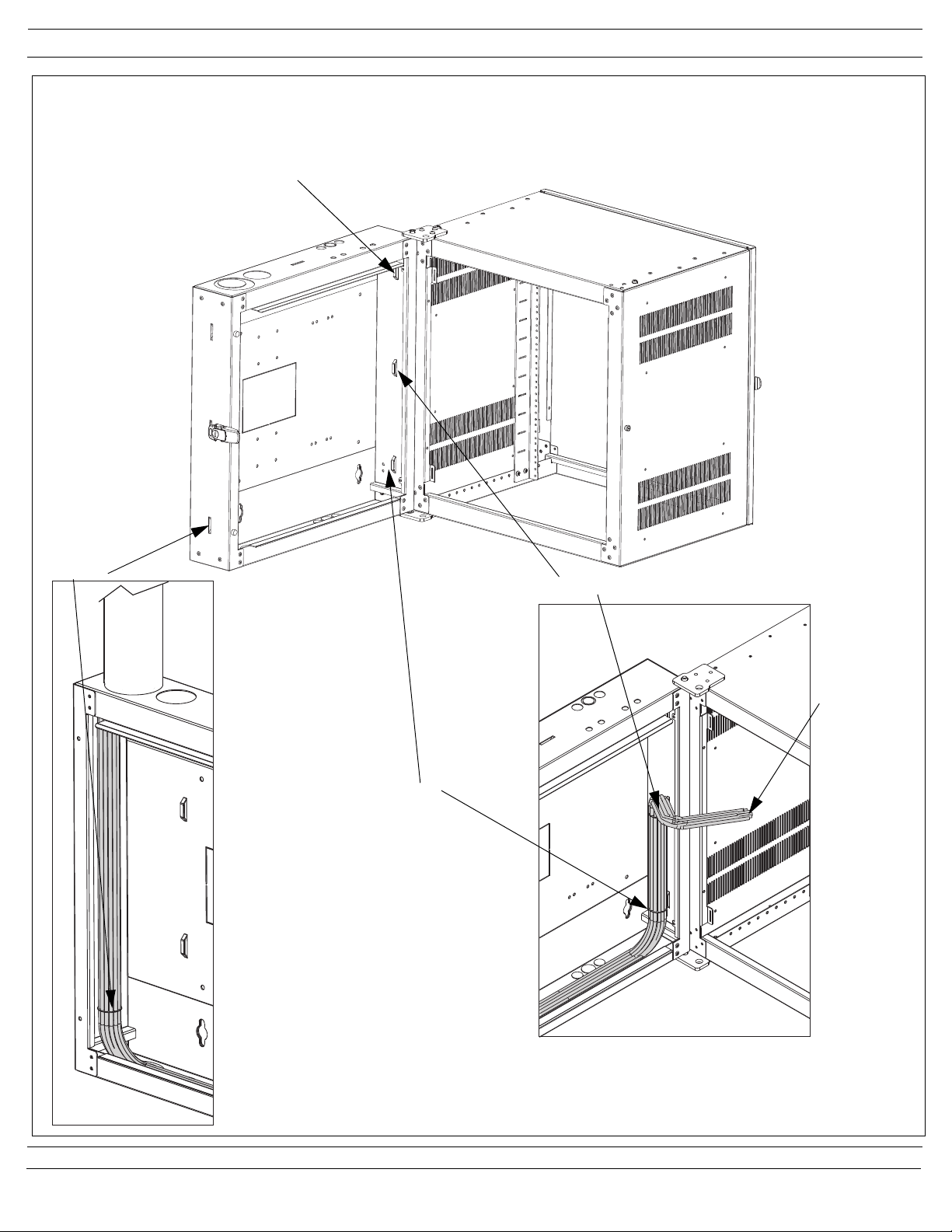

Cable Routing

Cable must be routed with an adequate slack loop to prevent cable damage. Route cable to point 1 secure to tie down with a TAC-TY. Next

route cable across the bottom of the enclosure to point 2 secure to tie down with a TAC-TY.Route to the desired patch panel after securing

the cables with a Tac-Ty at point 3 or 4.

Point 2

Point 1

Point 4

Point 3

Cables Extend

to Patch Panel

INSTRUCTIONS CM315A

For instuctions in Local Languages

and Technical Support:

www.panduit.com/resources/install_maintain.asp

E-mail:

[email protected]

Fax:

(708)444-6448

www.panduit.com

Page 4 of 4

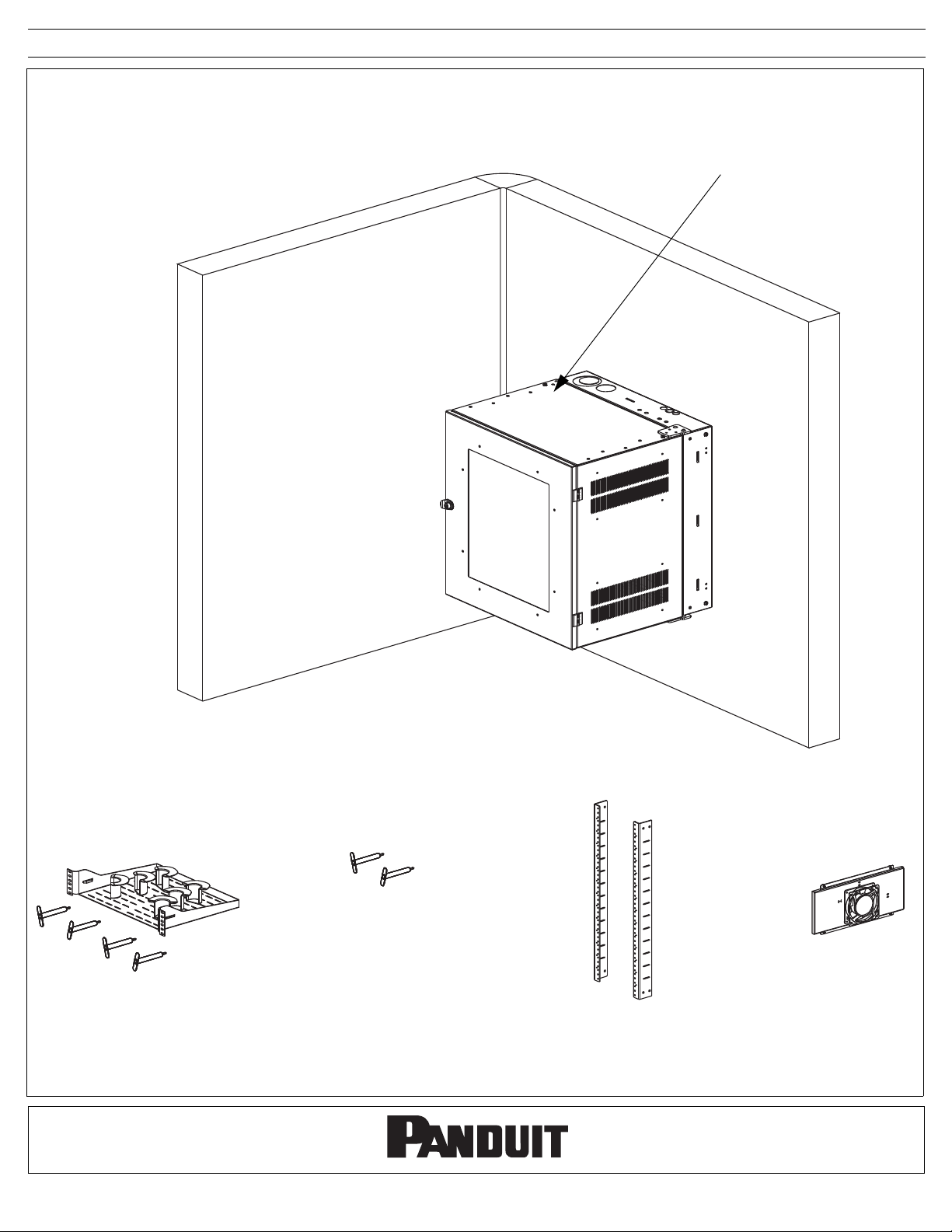

Optional Accessories

PZCRR

PANZONE Rear Equipment Rail Kit

PZCHSM2

PANZONE Horizontal Slack Manager

PZC12S

Cabinet with Solid Door

PZC12P

Cabinet with Perforated Door

PZC12W (Shown)

Cabinet with Window Door

PZBR4

PANZONE 4” Bend Radius Post Kit PZCFK

PANZONE Fan Kit
