Panduit TX6 PLUS Manuel utilisateur

TX6 PLUS and TX5e

Shielded Jack Modules

Part Numbers: CJS688TGY, CJSK688TG**, CJS5E88TGY, CJSK5E88TG**, CJSQ688TG**

Page 1 of 2

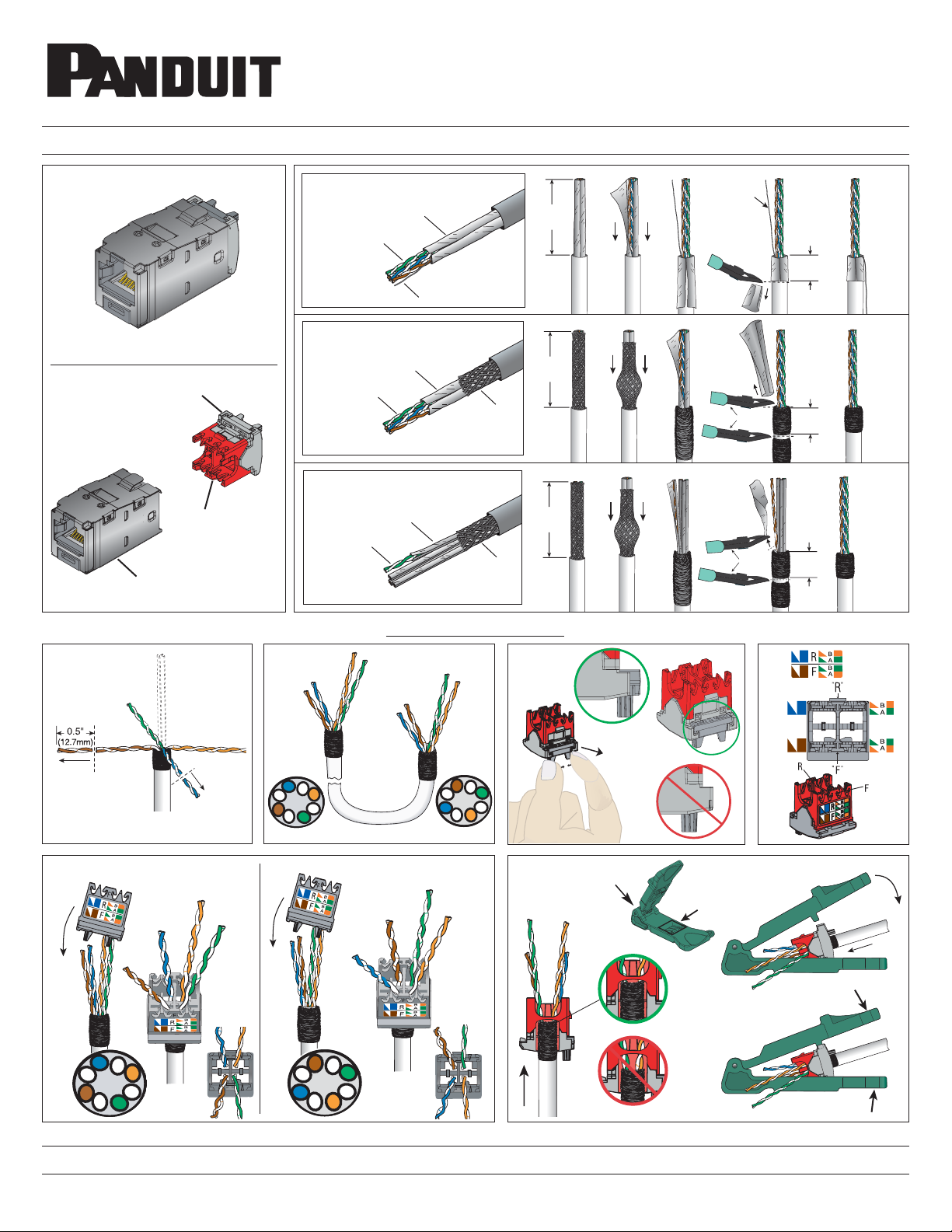

INSTALLATION INSTRUCTIONS

©Panduit Corp. 2010

For Technical Support: www.panduit.com/resources/install_maintain.asp

2.0 in

(50.8mm)

.5 in

(12.7mm)

Drain Wire

Drain wire

Conductors

Overall Foil

Screen

FTP / ScTP

Cable

End 1

Cable

End 2 3

Cable End 1 Cable End 2

Pr1

Pr2

Pr3

Pr4

Pr1

Pr2

Pr3

TERMINATION STEPS

S-FTP

2.0 in

(50.8 mm)

.5 in

(12.7 mm)

CWST

Braid

Conductors

Overall Foil

Screen

Jack

Wire Cap

Strain Relief

Collar

White - TX6 PLUS

Red - TX5e

STP / PIMF

Braid

Conductors

Individual Foil

Pair Screen

.5 in

(12.7 mm)

2.0 in

(50.8 mm)

CWST

Trim pair separator and/or rip cord if

present.

Note: For bulk packaged TG Style Jack Modules add -24 to end of part number.

6EGJT

** Denotes color.

PN399F

Page 2 of 2

INSTALLATION INSTRUCTIONS

For Instructions in Local Languages

and Technical Support:

http://www.panduit.com/resources/install_maintain.asp

E-mail:

[email protected]

Fax:

(708) 444-6993

www.panduit.com

Cable End 1

Cable End 2

Cable End 1

Cable End 2

T568B T568A

See note 4.

CWST

CJSGK-X

KIT

REMOVAL STEPS

Notes:

1. For specified performance, follow TIA/EIA 568-C installation guidelines.

2. Jack Modules can terminate 22-26 AWG solid or stranded IWC data cable with 0.062 inch (1.57 mm) maximum insulated conductor outside diameter.

3. Jack Modules may be re-terminated a minimum of 20 times.

4. On cable end 2 for A & B wiring and cable end 1 of A wiring, wrap the designated pairs around the proper center dividing post (A or B) and terminate in the proper location.

5. CJSGK-X Grounding Kit is REQUIRED for all Mini-Com Modular Patch Panels, but is optional for Mini-Com All Metal Shielded Modular Patch Panels.

6. For technical and performance information, consult Panduit Technical Support.

As with all Wiring Accessories, the following statements apply:

1. Never install communications wiring during a lightning storm.

2. Never install communications wiring in wet locations unless the jack is specifically designed for use in wet locations.

3. Never touch uninsulated communications wiring or terminals unless the communication line has been disconnected at the network interface.

4. Use caution when installing or modifying communication wiring.

See note 5

EGJT

Drain Wire

FTP/ScTP

©Panduit Corp. 2010 PN399F
