Speaker System
Model No. SB-MAX500LMK
Product Color : (K)... Black Type
TABLE OF CONTENTS
1 Service Navigation
1.1. Speaker System Information (SB-
MAX500LMK)
1.2. Speakers Setup
2 Specifications
3Disassembly and Assembly Instructions
3.1. Disassembly of Upper Front Panel Assembly
3.2. Disassembly of Tweeter Speaker (SP1)
3.3.Disassembly of Full Range Speaker (SP4)
3.4.Disassembly of Full Range Speaker (SP3)
3.5. Disassembly of Lower Front Panel Assembly
3.6. Disassembly of Woofer Speaker (SP2)
3.7. Disassembly of Lighting Wire P.C.B.
Assembly
3.8.Replacement of Speaker Connector Housing
(For SB-MAX500LMK)
3.9.Replacement of Speaker Connector Housing
(For SB-MAX500LMK)
4 Wiring Connection Diagram
4.1. Front Speakers (SB-MAX500PHK)
5 Exploded View and Replacement Parts List
5.1. Front Speakers (SB-MAX500LMK) Cabinet
Parts Location
5.2. Packaging
5.3. Replacement Parts List
SB-MAX500
1 Service Navigation
1.1. Speaker System Information (SB-MAX500LMK)
SB-MAX500LMK is use for the following models:
SC-MAX500LMK
1.2. Speakers Setup
Conecte los bafles.
Conecte los cables del bafle a las terminales del mismo color.
LOW LOW LOW LOWHIGH HIGH
MID MID
(8 ) (8 ) (5 )(4 )(5 )(4 )
2 Specifications
Notes:
1. Specifications are subject to change without notice.
Mass and dimensions are approximate.
2. Total harmonic distortion is measured by the digital spectrum ana-
lyzer.
Sección de bafles
Tipo Sistema de 4 bocinas de 4 vías
(reflejo de sonidos graves)
Bocina(s)
Super Woofer (bajo) Tipo cónico de 38 cm
Super Woofer (medio bajo) Tipo cónico de 20 cm
Woofer Tipo cónico de 10 cm
Bocina para agudos Tipo cónico de 6 cm
Impedancia 5 Ω(alto), 4 Ω(medio bajo), 8 Ω(bajo)
Presión acústica de salida 88 dB/W (1 m)
Gama de frecuencias 38 Hz a 23 kHz (–16 dB)
44 Hz a 18 kHz (–10 dB)
Dimensiones (An x Al x Prf)
558 mm x 796 mm x 525 mm
Peso 31,4 kg
3 Disassembly and Assembly Instructions
Caution Note:
• This section describes procedures for checking the operation and replacing the main components.
• For reassembly after operation checks or replacement, reverse the respective procedures.
• Special reassembly procedures are described only when required.
• Before carrying out the disassembly process, please ensure all the safety precautions & procedures are followed.
• During the disassembly and/or assembly process, please handle with care as there may be chassis components with sharp
edges.
• During replacement of component parts, please refer to the section of “Replacement Parts List” as described in the service man-
ual.
• Select items from the following indexes when disassembly or replacement are required.
Front Speakers (SB-MAX500LMK)
• Disassembly of Upper Front Panel Assembly
• Disassembly of Tweeter Speaker (SP1)
• Disassembly of Full Range Speaker (SP4)
• Disassembly of Full Range Speaker (SP3)
• Disassembly of Lower Front Panel Assembly
• Disassembly of Woofer Speaker (SP2)
• Disassembly of Lighting Wire P.C.B. Assembly
3.1. Disassembly of Front
Panel Assembly
Step 1 : Remove 2 screws.
Step 2 : Remove Corner Guard.
Step 3 : Remove 2 screws.
Step 4 : Remove Corner Guard.

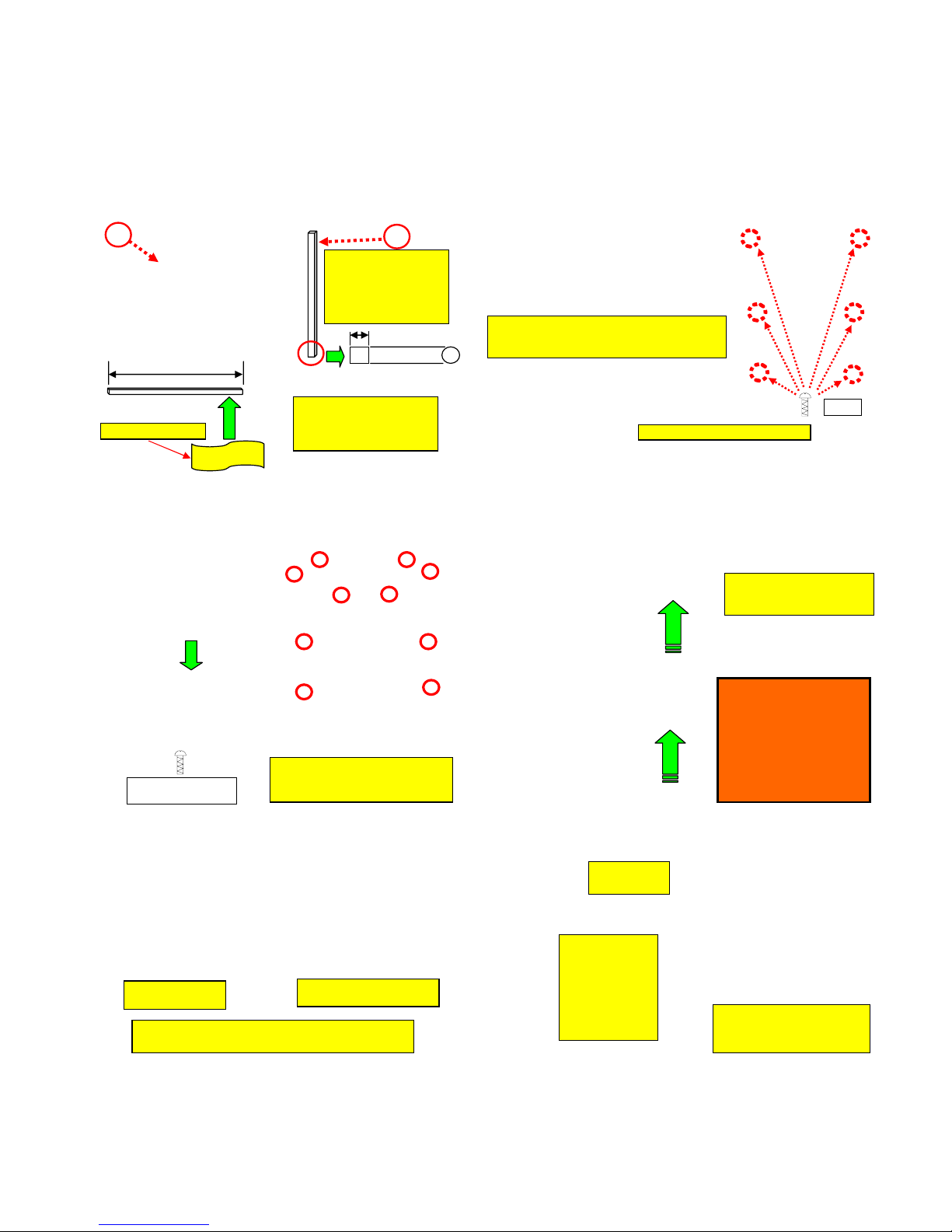

El proceso que se realizara para el desensamble podrá aplicarse, tanto para el bafle derecho como para el izquierdo de igual forma.
1.- Identifique el bafle dañado que deberá ser reparado. Y prepare la 2.- Para mayor facilidad en el proceso coloque el panel en forma horizontal.
.lenaplanatejuseuqselatnorfsollinrotsoleriteretnemroiretsopY.osecorplearapaduyaedárivreseleuqatneimarreh
3.- Retire los Corner Guard frontales e identifique los puntos de sujeción 4.- Inserte la herramienta comenzando por las cavidades que quedaron al
entre el panel y el bafle para comenzar el desprendimiento. descubierto después de retirar los corner guard y comience a hacer palanca
hacia la parte superior poco a poco para comenzar a desprender las guias que
sujetan al panel como se muestra en las figuras (Cuatro esquinas, una a la vez).
5.- Una vez que el panel comience a desprenderce paulatinamente, 6.- Una vez desprendido el panel desconecte los cables de el Tweeter y de luz.
podra insertar el herramental por los nuevos puntos abiertos y poder
desprender mas facil el panel como se muestra en las figuras.
12
Cubra la herramienta con
material suave para evitar
dañar la madera y el panel
(preferentemente tela)
50cm min
6
p
cs
Coloque el bafle de forma horizontal pero montado
sobre unos soportes para evitar que el cable sea
dañado y/o la parte posterior de el bafle se dañe.
Protector (Tela)
La herramienta de ayuda
puede ser de cualquier
material, siempre y
cuando sea resistente
para el proceso a realizar.
2 Tornillos por cada
Corner Guard.
Proceda a retirar los tornillos.
Son 10 los puntos de sujeción que
tiene el panel con el Bafle como se
muestra en la figura.
Repita estos procesos varias
veces hasta que el panel se
comience a desprender.
1. No intente desprender el
panel en una sola ejecución,
ya que esto podría ocasionar
algún daño en este (Marca de
estrés o fractura en las guías).
2. Al insertar la herramienta
para hacer palanca, cuide los
puntos de apoyo para evitar
daños en las bocinas.
Parte superior, area
de bocina de 20cm
Partes laterales, area de
Tweeter
y
bocina de 10cm
Todos los procesos deberán ser repetitivos y con fuerza
moderada hasta poder retirar el panel sin dañarlo.
Desconecte el
Tweeter
Desconecte el cable
de luz conforme a
los siguientes pasos.
1. Retire la
protección.
2. Separe los
conectores quitando
el seguro.
Finalmente ya retirado el
panel, proceda a realizar la
reparación pertinente.
8mm max
10mm max
Rectangualr o Circular
137.4
122.4
29.5
185.4
181.5
271.5
80.9
80.9
327.7
173.1
80.9
Nota: Unidades dadas en mm (solo de referencia)
3.2. Disassembly of Tweeter
Speaker (SP1)
• Refer to “Disassembly of Front Panel Assembly”.
Step 1 : Remove 2 screws.
Step 2 : Remove the Tweeter Speaker (SP1).
3.3. Disassembly of Full Range
Speaker (SP4)
• Refer to “Disassembly of Front Panel Assembly”.
Step 1 : Remove 4 screws.
Step 2 : Slightly lift up Full Range Speaker (SP4) as shown.
Step 3 : Detach the (+) and (-) speaker wires.
Step 4 : Remove the Full Range Speaker (SP4). 3.4. Disassembly of Full Range
Speaker (SP3)
• Refer to “Disassembly of Front Panel Assembly”.
Step 1 : Remove 4 screws.
Step 2 : Slightly lift up Full Range Speaker (SP3) as shown.
Step 3 : Detach the (+) and (-) speaker wires.
Step 4 : Remove the Full Range Speaker (SP3).
