ET-PKD75

Ceiling Mount Bracket

S P E C F I L E

Description

This ceiling mount bracket is to be used when mounting DLP™-based projectors to the high

ceiling.

Specifications

Vertical correction angle: +5°, -17°

Horizontal correction angle: ±2.5°

Dimensions (W x H x D): 509 x 345 x 343 mm

(20-1/32˝x 13-9/16˝x 13-1/2˝)

Weight: 7.5 kg (16.5 lbs)

Weights and dimensions shown are approximate. Specifications subject to change without notice.

Digital Light Processing and DLP are trademarks of Texas Instrumets.

Attachment plate . . . . . . . . . . . . . . . .1

Angle adjuster . . . . . . . . . . . . . . . . . .1

Adjuster pole A . . . . . . . . . . . . . . . . .1

Adjuster pole B . . . . . . . . . . . . . . . . .1

Projector mount bracket . . . . . . . . . . .1

Pole fixer . . . . . . . . . . . . . . . . . . . . . .1

Safety fitting . . . . . . . . . . . . . . . . . . . .1

Washer-fitted screws (M6 x 12) . . . . .29

Washer-fitted screws (M4 x 8) . . . . . . .4

Caution:

Mounting should be done by a qualified technician. Make sure that the mounting (ceiling) area has

sufficient strength. Read the enclosed mounting instructions thoroughly before starting.

As of September 2004

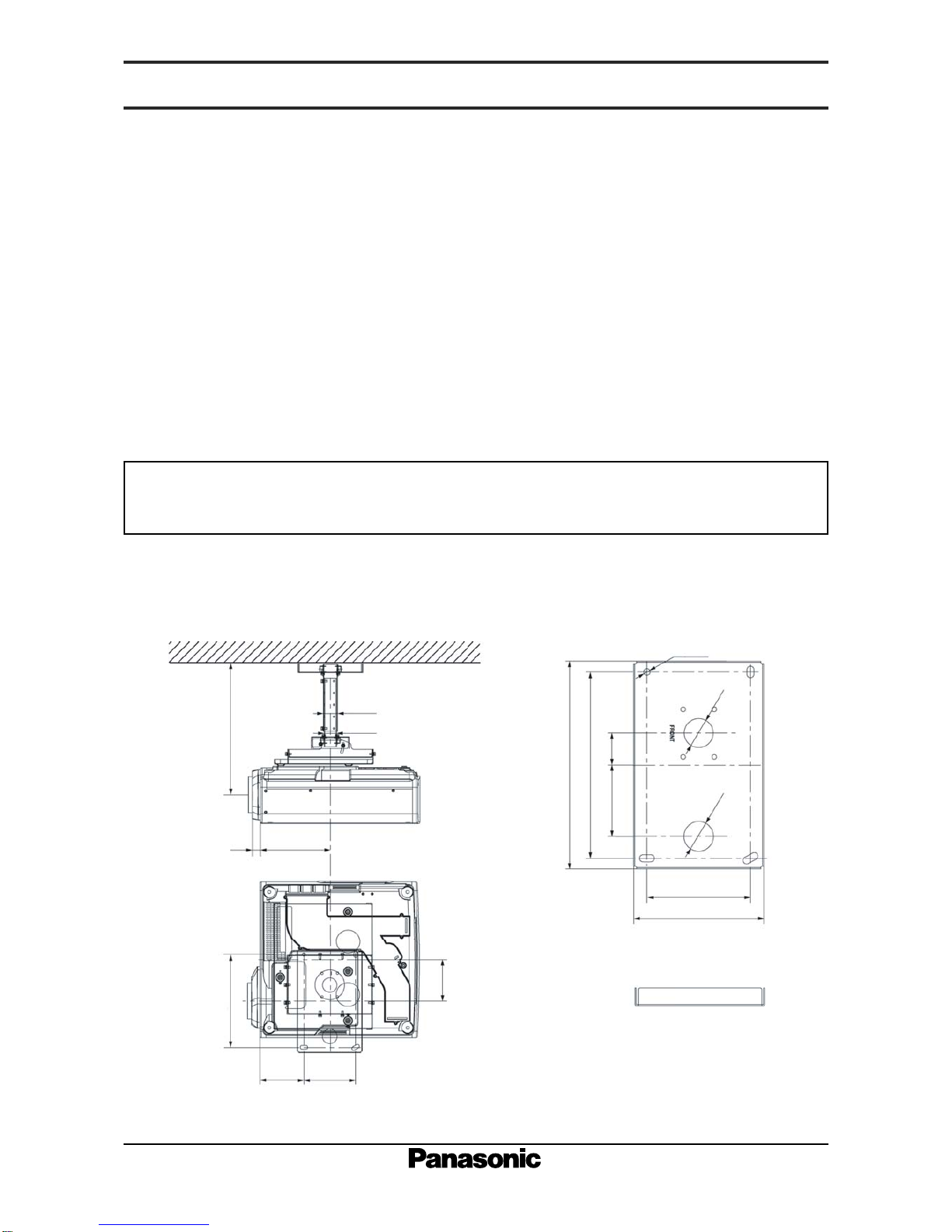

Dimensions

unit: mm (inch)

(Dimensions given in inches are approximate.)Note: This illustration is not drawn to scale.

Ø49 (1-15/16˝)

23729

(9-11/32˝)

149

(5-7/8˝)

175

(6-7/8˝)

(1-5/32˝)

438–558

(17-1/4˝–21-31/32˝)

350 (13-25/32˝)

314 (12-3/8˝)

120 54 (2-1/8˝)

(4-23/32˝)

314

(12-3/8˝)

140

(5-1/2˝)

Ø43 (1-11/16˝)

175 (6-7/8˝)

220 (8-21/32˝)

Ø50

(1-31/32˝)

Ø50

(1-31/32˝)

Ø11 (7/16˝)

Parts

The assembled ET-PKD75 with a projector

and the ET-D75LE1 optional lens mounted Attachment Plate
