Olympus VF-4 Manuel utilisateur

VF-4

4-

取扱説明書

6-

INSTRUCTIONS

8-

MODE D’EMPLOI

10-

INSTRUCCIONES

12-

취급설명서

14-

CHT

使⽤說明書

16-

CHS

使⽤说明书

20-



คําแนะนําการใชงาน

VM757801

Printed in China

R2229JUGCcoverjpcs4j.indd1R2229JUGCcoverjpcs4j.indd1 2013/04/1819:34:502013/04/1819:34:50

VF-4

4-

取扱説明書

6-

INSTRUCTIONS

8-

MODE D’EMPLOI

10-

INSTRUCCIONES

12-

취급설명서

14-

CHT

使⽤說明書

16-

CHS

使⽤说明书

20-



คําแนะนําการใชงาน

VM757801

Printed in China

R2229JUGCcoverjpcs4j.indd1R2229JUGCcoverjpcs4j.indd1 2013/04/1819:34:502013/04/1819:34:50

4JP

取扱説明書

取り付け／取り外し(図1)

ロック解除ボタン（1）を押しながらコネクタカバー

（2）を外し、カメラの電源を切り、ホットシューに

合わせて止まるまで差し込みます。

取り外すときは、カメラの電源を切り、ロック解除ボ

タンを押しながら外します。

使い方(図2)

ファインダーをのぞくと自動的にファインダーを

点灯します。または、uボタン（3）を押すたびに、

カメラのモニター表示とファインダー表示が切り

換わります。

ファインダーをのぞきながらダイヤル（4）を回し

て視度調整をします。

カメラによって動作が異なる場合があります。カメ

ラのファームウェアを最新のバージョンにしてお使

いください。詳細は、オリンパスホームページをご

参照ください。

使用上の注意

•持ち運びの際は、ファインダーを持たないでください。

•接眼レンズから内部に直接日光を当てないで

ください。

主な仕様

表示画素数 : 約236万ドット

視野率 : 100％

ファインダー

倍率

: 約1.48倍

(-1m-150mmレンズ・無限遠)

アイポイント : 約21mm(-1m-1時)

(接眼レンズ最後面から）

視度調整範囲 : -4.0〜+2.0m-1

質量 : 42g（コネクタカバーを除く）

大きさ : 30.4×48.2×47.8mm

( 幅 × 高さ× 奥行き)

※外観・仕様は改善のため予告なく変更することが

ありますので、ご了承ください。

http://www.olympus.co.jp/

電話でのご相談窓口

（

カスタマーサポートセンター

）

0120-084215

携帯電話・PHS : 042-642-7499

FAX : 042-642-7486

オンライン修理受付のご案内

上記ホーム

ページから「お客様サポート」の

ページをご参照ください。

MEMO

R2229JUGCcoverjpcs4j.indd2R2229JUGCcoverjpcs4j.indd2 2013/04/1819:34:502013/04/1819:34:50

4JP

取扱説明書

取り付け／取り外し(図1)

ロック解除ボタン（1）を押しながらコネクタカバー

（2）を外し、カメラの電源を切り、ホットシューに

合わせて止まるまで差し込みます。

取り外すときは、カメラの電源を切り、ロック解除ボ

タンを押しながら外します。

使い方(図2)

ファインダーをのぞくと自動的にファインダーを

点灯します。または、uボタン（3）を押すたびに、

カメラのモニター表示とファインダー表示が切り

換わります。

ファインダーをのぞきながらダイヤル（4）を回し

て視度調整をします。

カメラによって動作が異なる場合があります。カメ

ラのファームウェアを最新のバージョンにしてお使

いください。詳細は、オリンパスホームページをご

参照ください。

使用上の注意

•持ち運びの際は、ファインダーを持たないでください。

•接眼レンズから内部に直接日光を当てないで

ください。

主な仕様

表示画素数 : 約236万ドット

視野率 : 100％

ファインダー

倍率

: 約1.48倍

(-1m-150mmレンズ・無限遠)

アイポイント : 約21mm(-1m-1時)

(接眼レンズ最後面から）

視度調整範囲 : -4.0〜+2.0m-1

質量 : 42g（コネクタカバーを除く）

大きさ : 30.4×48.2×47.8mm

( 幅 × 高さ× 奥行き)

※外観・仕様は改善のため予告なく変更することが

ありますので、ご了承ください。

http://www.olympus.co.jp/

電話でのご相談窓口

（

カスタマーサポートセンター

）

0120-084215

携帯電話・PHS : 042-642-7499

FAX : 042-642-7486

オンライン修理受付のご案内

上記ホーム

ページから「お客様サポート」の

ページをご参照ください。

MEMO

R2229JUGCcoverjpcs4j.indd2R2229JUGCcoverjpcs4j.indd2 2013/04/1819:34:502013/04/1819:34:50

MEMO

R2229JUBCjpcs4j.indd5R2229JUBCjpcs4j.indd5 2013/04/1819:37:132013/04/1819:37:13

6EN

INSTRUCTIONS

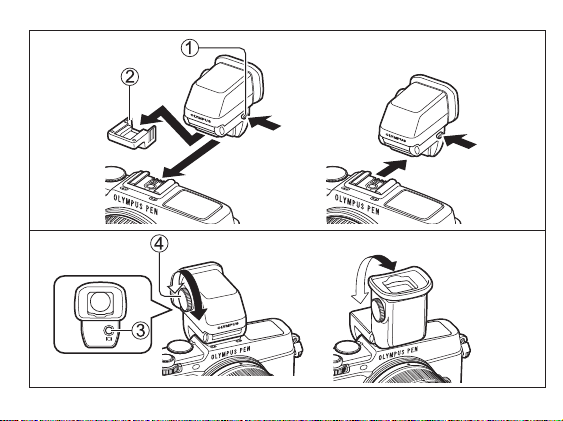

Attaching/Removing the Viewfinder (Figure

)

Keeping the lock release button pressed (1),

remove the connector cover (2), then turn

the camera off and slide the unit fully onto the

hotshoe. To remove, turn the camera off and

keep the lock release button pressed while

sliding the unit from the camera.

Using the Viewfinder (Figure 2)

The unit turns on automatically when you put

your eye to the viewfinder. You can also press

the ubutton (3) to switch between the

monitor and viewfinder.

To focus the unit, put your eye to the viewfinder

and rotate the dial (4).

Operation varies with camera model; be sure

to update to the latest version of the camera

firmware. For more information, visit the

OLYMPUS website.

Warnings: Safety Precautions

• When carrying the camera, do not hold it by

the electronic viewfinder.

• Do not expose the inside to sunlight directly

through the eye lens.

Main Specifications

Display pixels : Approx. 2,360,000 dots

Field of view : 100 %

Viewfinder

magnification : Approx 1.48

(-1 m-1 50 mm lens/infinity)

Eye point : Approx. 21 mm (-1 m-1)

(from the back of eyepiece

lens)

Diopter

adjustment range: -4.0 to +2.0 m-1

Weight : 42 g

(without connector cover)

Dimensions : 30.4 × 48.2 × 47.8 mm

(W × H × D)

* Specifications are subject to change without

any notice or obligation on the part of the

manufacturer.

R2229JUGCencs4j.indd6R2229JUGCencs4j.indd6 2013/04/1819:39:462013/04/1819:39:46

EN 7

For customers in USA

FCC Notice

This device complies with part 15 of the

FCC rules. Operation is subject to the

following two conditions:

(1) This device may not cause harmful

interference, and (2) this device must accept

any interference received, including

interference that may cause undesired

operation.

Any unauthorized changes or modifications

to this equipment would void the user’s

authority to operate.

For customers in CANADA

This Class B digital apparatus complies with

Canadian ICES-003.

Technical Support (U.S.A.)

24/7 online automated help :

http://www.olympusamerica.com/support

Phone customer support :

Tel.1-800-260-1625 (Toll-free)

Our phone customer support is available

from 9 am to 9 pm (Monday to Friday) ET

E-Mail : [email protected]

R2229JUGCencs4j.indd7R2229JUGCencs4j.indd7 2013/04/1819:39:462013/04/1819:39:46

8FR

MODE D’EMPLOI

Installation et retrait du viseur (Figure 1)

Tout en maintenant le bouton de déblocage

appuyé (1), enlevez le couvercle du connecteur

(2), puis éteignez l’appareil photo et faites

glisser le viseur sur le sabot flash jusqu’en

butée. Pour le retirer, éteignez l’appareil photo

et maintenez le bouton de déblocage appuyé

tout en faisant glisser le viseur hors de l’appareil

photo.

Utiliser le viseur (Figure 2)

Le viseur s’allume automatiquement lorsque

vous regardez dedans. Vous pouvez également

appuyer sur le bouton u(3) pour permuter

entre l’écran et le viseur.

Pour régler la netteté, regardez dans le viseur et

tournez la molette (4).

Le fonctionnement dépend du modèle d’appareil

photo ; veillez à mettre à jour la version du

micrologiciel de l’appareil photo. Veuillez

consulter le site Web d’OLYMPUS pour plus

d’informations.

Avertissements : Précautions de sécurité

• Lorsque vous transportez l’appareil photo,

ne le tenez pas uniquement par le viseur

électronique.

• N’exposez pas l’intérieur de l’appareil à la

lumière directe du soleil à travers l’oculaire.

Caractéristiques principales

Pixels affichés : Environ 2 360 000 points

Champ de vue : 100 %

Grossissement du

viseur : Environ 1,48

(

-1 m

-1

50 mm objectif/infini)

Anneau oculaire : Environ 21 mm (-1 m-1)

(depuis la lentille)

Champ d’ajustement du

correcteur dioptrique

: -4,0 à +2,0 m-1

Poids : 42 g

(sans le couvercle du

connecteur)

Dimensions : 30,4 × 48,2 × 47,8 mm

(L × H × P)

* Caractéristiques modifiables sans préavis ni

obligations de la part du fabricant.

R2229JUGCfrcs4j.indd8R2229JUGCfrcs4j.indd8 2013/04/1819:41:582013/04/1819:41:58

FR 9

Pour les utilisateurs aux États-Unis

Notice FCC

Cet appareil est conforme aux normes de la

Section 15 des directives FCC. Son

utilisation est soumise aux deux conditions

suivantes : (1) Cet appareil ne doit pas

causer de brouillage radioélectrique, et (2)

cet appareil doit pouvoir résister à toutes les

interférences, y compris celles susceptibles

d’entraver son bon fonctionnement.

Toute modification non autorisée peut

annuler la permission accordée à

l’utilisateur de se servir de ce matériel.

Pour les utilisateurs au Canada

Cet appareil numérique de la classe B est

conforme à la norme NMB-003 du Canada.

Support technique (

États-Unis

)

Aide en ligne 24/24h, 7/7 jours :

http://www.olympusamerica.com/support

Ligne téléphonique de support :

Tél. 1-800-260-1625 (appel gratuit)

Notre centre d’appels clients est ouvert de

9h à 21 heures (du lundi au vendredi) ET

Email : [email protected]

R2229JUGCfrcs4j.indd9R2229JUGCfrcs4j.indd9 2013/04/1819:41:582013/04/1819:41:58

10 ES

INSTRUCCIONES

Colocación y extracción del visor electrónico

(Figura 1)

Manteniendo pulsado el botón de liberación

de seguro (1), retire la tapa del conector (2)

y, a continuación, apague la cámara y deslice

completamente la unidad sobre la zapata.

Para extraerlo, apague la cámara y mantenga

pulsado el botón de liberación de seguro

mientras desliza la unidad de la cámara.

Uso del visor (Figura 2)

La unidad se enciende automáticamente

cuando coloca el ojo en el visor. También puede

pulsar el botón u(3) para cambiar entre el

monitor y el visor.

Para enfocar la unidad, coloque el ojo en el

visor y gire el dial (4).

El funcionamiento varía en función del modelo

de la cámara; asegúrese de actualizar a la

versión más reciente del firmware de la cámara.

Para obtener más información, visite el sitio web

de OLYMPUS.

Advertencias:

Precauciones sobre la seguridad

• Al trasladar la cámara, no la sostenga por el

visor electrónico.

• No deje que la luz solar entre directamente al

interior a través del ocular.

Especificaciones principales

Píxeles de

pantalla

: Aprox. 2.360.000 puntos

Campo de visión : 100 %

Ampliación del

visor : Aprox. 1,48

(-1 m-1 50 mm lente/infinito)

Posición del ojo : Aprox. 21 mm (-1 m-1)

(desde la última lente)

Rango de ajuste

dióptrico : -4,0 a +2,0 m-1

Peso : 42 g

(sin la tapa del conector)

Dimensiones : 30,4 × 48,2 × 47,8 mm

(W × Alt × Prof.)

* L

as especificaciones están sujetas a cambios sin

previo aviso ni obligación por parte del fabricante.

R2229JUGCescs4j.indd10R2229JUGCescs4j.indd10 2013/04/1819:43:542013/04/1819:43:54

Autres manuels pour VF-4

Table des matières

Langues :

Autres manuels Olympus Accessoires pour appareils photo

Olympus

Olympus PT-018 Manuel utilisateur

Olympus

Olympus E-PL1 Manuel utilisateur

Olympus

Olympus PT-046 Manuel utilisateur

Olympus

Olympus FR-WR Manuel utilisateur

Olympus

Olympus EX-25 Manuel utilisateur

Olympus

Olympus PT-054 Manuel utilisateur

Olympus

Olympus PT-045 Manuel utilisateur

Olympus

Olympus PT-033 Manuel utilisateur

Olympus

Olympus Waterproof Case PT-15 Manuel utilisateur

Olympus

Olympus SHV-1 Manuel utilisateur

Olympus

Olympus E-1 - Digital Camera SLR Manuel utilisateur

Olympus

Olympus E-P1 - Digital Camera - Prosumer Manuel utilisateur

Olympus

Olympus PT-032 Manuel utilisateur

Olympus

Olympus RM-UC1 Manuel utilisateur

Olympus

Olympus PT-EP06 Manuel utilisateur

Olympus

Olympus PT-047 Manuel utilisateur

Olympus

Olympus PT-E05 Manuel utilisateur

Olympus

Olympus NY-SP800 Manuel utilisateur

Olympus

Olympus ZUIKO DIGITAL ED 300mm F2.8 Manuel utilisateur

Olympus

Olympus OM SYSTEM MOTOR DRIVE 2 Manuel utilisateur

Olympus

Olympus E-System VF-2 Manuel utilisateur

Olympus

Olympus DM-550 Manuel utilisateur

Olympus

Olympus E-System VF-2 Manuel utilisateur

Olympus

Olympus PT-020 Manuel utilisateur

Manuels Accessoires pour appareils photo populaires d'autres marques

Viltrox

Viltrox EF-NEX Instructions d'installation

Calumet

Calumet 7100 Series CK7114 Manuel utilisateur

Ropox

Ropox 4Single Series Manuel utilisateur

Cambo

Cambo Wide DS Digital Series Mode d'emploi

Samsung

Samsung SHG-120 Manuel utilisateur

Ryobi

Ryobi BPL-1820 Manuel d'utilisation

Aegis

Aegis ABL-36020P Manuel utilisateur

Pentax

Pentax Data Back Fc Manuel utilisateur

Fantasea

Fantasea EyeGrabber F Series Manuel utilisateur

Honeywell

Honeywell HDZ20HD Manuel utilisateur

EGO

EGO BA1400T Manuel utilisateur

Sima

Sima SRW-62 Manuel utilisateur

Shape

Shape A7SSMKIT Manuel utilisateur

Slide Kamera

Slide Kamera HST-2 Manuel utilisateur

Power works

Power works 2902613 Manuel utilisateur

SES

SES SE-2047-2 Manuel utilisateur

Starlite

Starlite OctoDome nxt Manuel utilisateur

Custom Brackets

Custom Brackets Digital PRO-M Manuel utilisateur
