Oki ML8810 Manuel utilisateur

Installation

1. Unpack the tractor. Remove the shipping materials.

2. Turn off the printer.

3. Remove the gear cover (1): push up on the tab (2),

then twist it off. This provides access to the

mounting post (3).


4. Pull up the sheet stacker (1) to make room for

installing the push tractor.

5. Install the Rear Push Tractor on the printer. It

mounts on the posts inside the stacker:

While holding the lever (1) on each side of the Rear

Push Tractor, slip the U-shaped brackets (2) at either

end of the tractor under the posts (3), inside the

stacker support bracket, behind the stacker roller

(4). Rotate the tractor down and release the levers

to fasten it in place.

(continued on back)


ML881

0 RFT F03 rev.JPG

ML8810 RFT F03_a rev.JPG

ML8810 RFT


English

Rear Push Tractor Installation Instructions

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Português . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

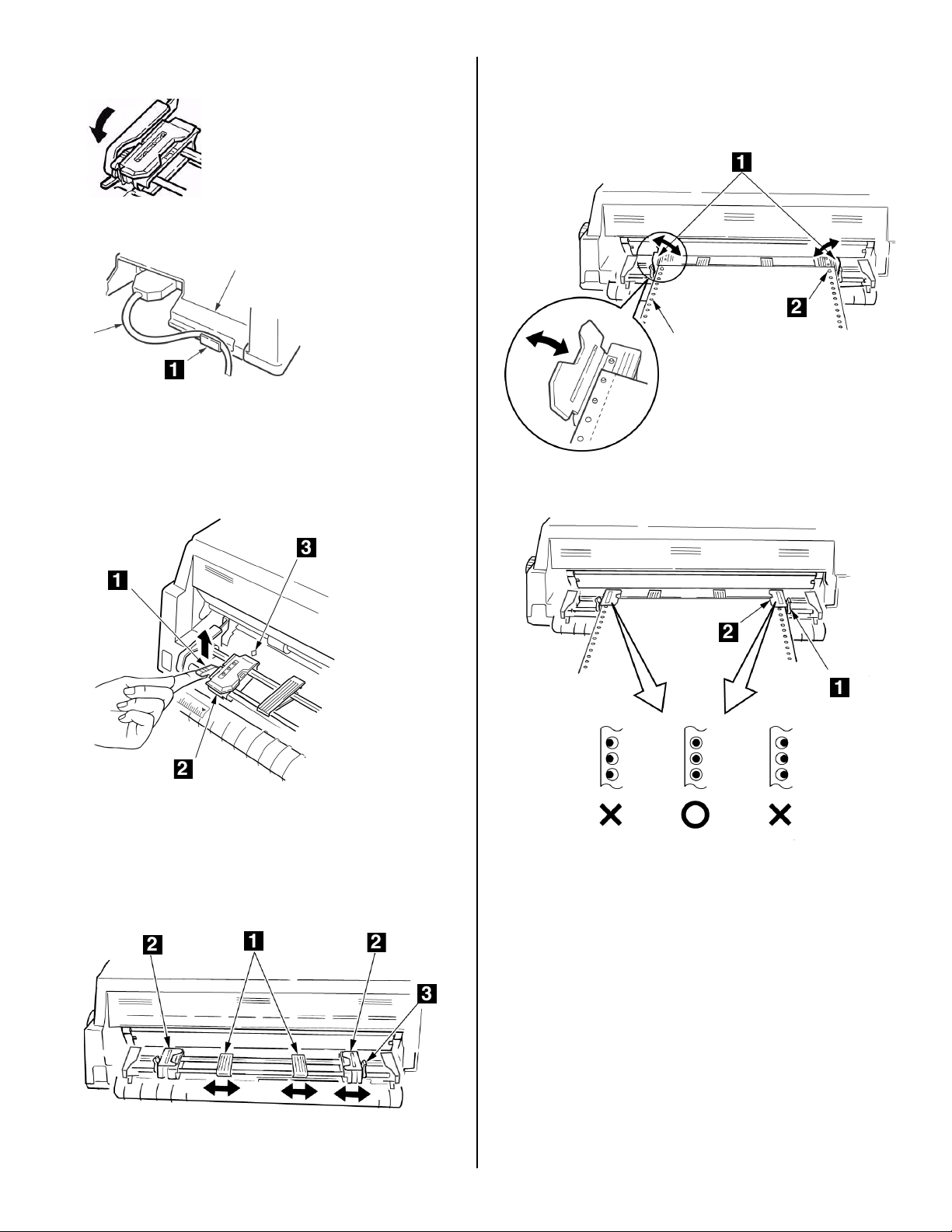

6. Pull down the lever in the direction indicated by the

arrow in the illustration.

Note:

If the interface cable interferes with the

tractor, be sure it is secured in the channel (1).

7. Turn on the printer.

Load Paper

1. Lift the lock lever (1) on the left tractor and move it

to match the width of the continuous forms you are

using.

Note:

The center of the diamond mark (3) indicates

the location where the center of the first character

prints.

2. Evenly space the paper guides (1) between the

tractors (2), then lift the right tractor lock lever (3)

to release it.


3. Open the tractor covers and (1) load the continuous

forms paper on the pins (2), fine tuning the position

of the right tractor so that the paper holes are

centered on the pins. Be sure to keep the paper

properly aligned by loading an equal number of holes

on the pins on either side.

4. Re-lock the right tractor (1), then close the tractor

covers (2).

5. Lower the stacker back into place.

Set the Printer to Use the Rear

Tractor Path

1. Press SEL.

1. Press MODE until you see REAR TRACTOR on the

second line of the display.

The printer changes paths, the rear continuous

forms load to the print position, and the printer

returns to the on line state.

ML8810 RFT F03_c.JPG




F6_2_11

.jpg

Installation

1. Déballez le chargeur à traction. Retirez les

matériaux d'emballage.

2. Éteignez l'imprimante.

3. Retirez le couvercle d'engrenages (1). Poussez sur

la languette (2) et tournez-le couvercle. Cela donne

accès au goujon de montage (3).


4. Relevez l'empileuse (1) pour permettre l'installation

du chargeur à traction.

5. Installez le chargeur à traction arrière sur

l'imprimante. Il se monte sur les goujons à l'intérieur

de l'empileur :

En tenant les leviers (1) de chaque côté du chargeur à

traction arrière, glissez les supports en U (2) à chaque

extrémité du tracteur sous les goujons (3), à l'intérieur

des montures du support d'empileuse, derrière les

galets d'empileuse (4). Abaissez le tracteur et relâchez

les leviers pour le fixer en place.

(Suite au verso)


ML881

0 RFT F03 rev.JPG

ML8810 RFT F03_a rev.JPG

ML8810 RFT


English

Tracteur poussant arrière, Directives d' installation

6. Abaissez le levier dans le sens indiqué par la flèche

sur l'illustration.

Note:

Si le câble d'interface gêne le mouvement du

tracteur, vérifiez s'il est bien attaché dans son support

(1).

7. Allumez l'imprimante.

Chargement du papier

1. Soulevez le levier de verrouillage (1) du tracteur

gauche, et déplacez-le pour correspondre à la

largeurdes formulaires en continu que vous utilisez.

Note:

Le centre de la marque en losange (3) indique le

centre du premier caractère imprimé.

2. Espacez également les guides-papier (1) entre les

tracteurs (2), puis soulevez le levier de blocage du

tracteur droit (3) pour le dégager.


3. Ouvrez le couvercle des tracteurs et (1) chargez les

formulaires en continu sur les ergots (2), en faisant

un réglage fin du tracteur droit afin que les trous du

papier soient centrés sur les ergots. Assurez-vous de

garder le papier correctement aligné en chargeant

un nombre égal de trous de chaque côté.

4. Verrouillez à nouveau le tracteur droit (1), puis

fermez le couvercle des tracteurs (2).

5. Rabaissez l'empileuse en place.

Régler l'imprimante pour utiliser

le trajet de papier du chargeur à

traction arrière

1. Appuyez sur SEL.

1. Appuyez sur MODE jusqu'à ce que REAR TRACTOR

s'affiche à la deuxième ligne de l'écran.

Appuyez sur MODE jusqu'à ce que REAR TRACTOR

s'affiche à la deuxième ligne de l'écran.

ML8810 RFT F03_c.JPG




F6_2_11

.jpg

Instalación

1. Desempaque el tractor. Retire todo material

protector.

2. Apague la impresora.

3. Retire la tapa del engranaje (1). Hale hacia arriba la

lengüeta (2) y luego gírela para retirarla. Esto le

permite acceso a los pivotes de montaje (3).


4. Hale hacia arriba el apilador de hojas (1) para tener

espacio para instalar el tractor de empuje.

5. Instale el Tractor de empuje trasero en la impresora.

El tractor se instala en los pivotes que se encuentran

dentro del apilador:

Mientras sostiene la palanca (2) en ambos costados del

Tractor de empuje trasero, deslice los soportes en

forma de U (2) ubicados en los extremos del tractor

debajo de los pivotes (3), dentro del soporte del

apilador, detrás del rodillo del apilador (4). Gire el

tractor hacia abajo y suelte las palancas para que calce

en su lugar.

(continúa por la parte de atrás)


ML881

0 RFT F03 rev.JPG

ML8810 RFT F03_a rev.JPG

ML8810 RFT


English

Tractor de empuje posterior, Instrucciones de Instalación

6. Baje la palanca en la dirección que indica la flecha en

el dibujo.

Nota:

Si el cable de interfaz obstaculiza el tractor,

asegúrese de sujetarlo en el canal (1).

7. Encienda la impresora.

Cargue papel

1. Levante la palanca de cierre (1) de la oruga

izquierda y muévalo para que coincida con el ancho

de las formas continuas que está utilizando.

Nota:

El centro del signo de diamante (3) indica la

posición donde se imprime el centro del primer carácter.

2. Centre las guías de papel (1) entre las orugas (2),

luego levante la palanca de cierre de la oruga

derecha (3) para abrirla.


3. Abra las tapas de las orugas y (1) coloque las formas

continuas en las espigas (2), colocándolas de

manera que los orificios del papel queden

correctamente centrados sobre las espigas.

Asegúrese de que el papel está correctamente

alineado de manera que esté cargado en el mismo

número de espigas en ambos lados.

4. Cierre la oruga derecha (1) y luego cierre las tapas

de las orugas (2).

5. Ahora baje el apilador para colocarlo en su lugar.

Configure la impresora para utilizar el

trayecto del Tractor trasero

1. Presione SEL.

1. Presione MODE varias veces hasta que aparezca el

mensaje REAR TRACTOR [TRACTOR TRASERO] en la

segunda línea del panel.

La impresora cambia el trayecto, las formas

continuas avanzan a la posición de impresión, y la

impresora se coloca en línea.

ML8810 RFT F03_c.JPG




F6_2_11

.jpg

Instalação

1. Desembale o tracionador Retire todos os materiais

utilizados para transporte.

2. Desligue a impressora.

3. Retire a cobertura da engrenagem (1). Empurre a

lingüeta (2) e retire-a. Isto proporcionará acesso ao

pino de instalação (3).


4. Puxe para cima o empilhador (1) para abrir espaço para

instalar o tracionador de empurrar.

5. Instale o tracionador de empurrar traseiro na

impressora. Ele se encaixa nos pinos dentro do

empilhador:

Enquanto segura as alavancas (1) localizadas nas duas

extremidades do tracionador de empurrar traseiro,

encaixe os suportes em forma de U (2) situados nas

duas extremidades do tracionador sob dos pinos (3),

dentro do suporte do empilhador, atrás do rolo do

empilhador (4). Gire o tracionador para baixo e solte as

alavancas para fixá-lo no lugar.

(continua no verso)


ML881

0 RFT F03 rev.JPG

ML8810 RFT F03_a rev.JPG

ML8810 RFT


English

Tracionador de empurrar traseiro, Instruções de instalação

6. Puxe para baixo a alavanca no sentido indicado pela

seta na ilustração.

Nota:

Se o cabo da interface interferir com o

tracionador, prenda-o no retentor (1).

7. Ligue a impressora.

Colocação do papel

1. Levante a alavanca de travamento (1) do tracionador

esquerdo e mova-o para coincidir com a largura dos

formulários contínuos utilizados.

Nota:

O centro da marca em forma de diamante (3)

indica a localização onde o centro do primeiro caractere

será impresso.

2. Posicione as guias do papel (1) de maneira eqüidistante

entre os tracionadores (2) e, em seguida, levante a

alavanca de travamento do tracionador direito (3) para

soltá-lo.


3. Abra as coberturas dos tracionadores (1) e coloque

formulários contínuos sobre os pinos (2), ajustando a

posição do tracionador direito de modo que os orifícios

do papel estejam centralizados sobre os pinos.

Mantenha o papel alinhado corretamente. Para isso,

coloque o mesmo número de orifícios sobre os pinos

nos dois lados.

4. Trave novamente o tracionador direito (1) e depois

feche as coberturas dos tracionadores (2).

5. Abaixe o empilhador para sua posição normal.

Configure a impressora para usar o

percurso do tracionador traseiro

1. Pressione SEL.

1. Pressione MODE até que a mensagem REAR

TRACTOR (Tracionador traseiro) seja exibida na

segunda linha do painel.

O percurso de impressão da impressora mudará, os

formulários contínuos serão alimentados para a

posição de impressão e a impressora voltará a ficar

em linha.

ML8810 RFT F03_c.JPG
