Oki IP-5630 Manuel utilisateur

日本語

クイックリファレンスガイド

ENGLISH

Quick Reference Guide

FRANÇAIS

Guide de référence rapide

ITALIANO

Guida di riferimento rapido

DEUTSCH

Schnellreferenz

ESPAÑOL

Guía de consulta rápida

PORTUGUÊS

Manual de Consulta Rápida

РУССКИЙ

Краткое справочное руководство

U10000183102

Solvent Ink Color Inkjet Printer

IP-5630/5530







◆  本機前面（排紙側）............................................2

◆本機背面（給紙側）............................................3

◆本機内部............................................................4

◆ヒーター.............................................................4

◆操作パネル........................................................5

        

◆ 給紙装置へのメディアのセット ........................6

◆ 巻き取り装置へのメディアのセット ..................8

◆ 給紙装置からのメディア取り外し ..................10



◆送り調整をする...............................................11

◆往復調整をする...............................................12



◆ ノズルプリント ................................................13

◆廃インクボトルのチェックと交換...................14

◆ワイパークリーニング液のチェックと交換.....15

◆ ワイパーブレードの汚れチェック ....................16

◆ワイパーブレードの交換.................................17

◆キャップクリーニング

（キャッピングユニットの清掃、クリーニング）

. . 19

◆その他のメンテナンス.................................... 21

◆その日使い終わったら................................... 23

◆インクカートリッジの交換............................. 24

U10000183101 September 2016

U10000183102 January 2017

本書の内容は、断りなく変更することがあります。

The contents of this manual may be changed without prior notice.

装置外観・各部の名称と働き

◆ 本機前面（排紙側）





メディアを固定または解除するレバーです。



メディアを巻き取る方向を設定します。



印刷したメディアを巻き取ります。



インクを乾燥させるアフターヒーターが内蔵されています。



メディアをカットします。



      

メディアをカットした後、メディア

が落下しないように止めます。





プリントヘッドのメンテナンスを行

う際に開けます。



印刷するときは必ず閉じて

おきます。



キャッピングユニットの清掃やワイ

パーブレードの交換をする時などに

開けます。



プリンターの状態を表示するランプや

LCD、各種機能を設定するキーが割り

付けられています。

内巻き

巻き取りオフ

外巻き

◆ 本機背面（給紙側）



メディアを固定または解除するレバーです。

プリンター前面の加圧ローラーアップダウン

レバーと同期して動きます。





電源コードを接続します。



ロールメディアの両端に取り

付けます。



プリンターを移動するときはロックを OFF に

し、固定するときはロックを O N にします。

 

U S B メモリを接続します。

 

コンピューターと接続します。

◆ 本機内部

◆ ヒーター

本機には、印刷メディアへのインクの定着・画質の安定化のために３つのヒーターを搭載しています。

プリヒーター

メディアに予熱を与えます。

プリントヒーター

メディアにインクを浸透させ、イ

ンクを定着させます。

アフターヒーター

インクを乾燥し、画質を

安定させます。

メディア搬送方向

メディア

プリント

ヘッド

キャリッジ

リアペーパガイド

＊ 3 つのヒーターは各々独立にコントロールされます。

　ヒーター温度は操作パネル、ソフト RIP および CP_Manager からコントロールできます。

警告

◆◆各ヒーター面は熱くなりますので、決して触らないでください。火傷をするおそれがあります。

■キャリッジ

プリ

ントヘッドが格納されて

いる

ユニットで、印刷時メディ

アを

走査して印刷します。

■

イオナイザー

（オプション）

メデ

ィアの静電気を中和し、

イン

クミストによる印刷汚れ

を軽

減します。

■自動印刷調整用センサー

自動印刷調整に使用する光学セン

サーです。

■

メディアエッジガード

メデ

ィア両端（エッジ）のカー

ルや

ケバからプリントヘッドを

保護

します。

■

カッター溝

この

溝にカッターナイフの刃

を挿

入してメディアを切ると

刃が

ガイドされてまっすぐに

切る

ことができます。

■加圧ローラー

加圧ローラーアップダウンレバーを

下げるとメディアを挟み込みます。

■グリットローラー

メディアを送り出したり、戻したり

するローラーです。

■

プラテン

メデ

ィアの通り道です。メディアが浮

かな

いようにする吸着ファンとインク

を定

着させるプリントヒーターが内蔵

さ

れています。

■ワイピングユニット

プリントヘッドのノズル面の

異物を取り除きます。

■キャッピングユニット

プリントヘッドのノズルが乾く

のを防ぎます。

◆ 操作パネル

本機の操作パネルには、キー，LED，LCD が下図のようにレイアウトされています。なお、エラー時や無効キー

入力時には、ブザーで通知する機能もついています。

また、一定時間装置を使用しない場合、ウェイティングモードに遷移します。



CANCEL

入力したパラメーターをキャンセル、メニュー階層を戻る

ときに使用します。

ONLINE

プリンターのオンライン / オフラインの切り替え、プリン

トポーズ／プリント再開するときに使用します。

HEATER ヒーターコントロールメニューに入るときに使用します。

プリンターの各種情報表示、各種設定変更するときに使

用します。

ADJUST

調整メニューに入るときに使用します。

MAINTENANCE

メンテナンスメニューに入るときに使用します。

NOZZLE PRINT

ノズルプリントを印刷するときに使用します。

PH.RECOVERY

クリーニングメニューに入るときに使用します。





      󰑖 

エラーの有／無を表示します。

・点灯： エラーあり

・点滅： ワーニングあり

・消灯： 正常（エラーなし）



 



メディアヒーターの状態を表示します。

・点灯： メディアヒーター設定温度に到達

・点滅： メディアヒーター昇温中

・消灯： メディアヒーター O F F



       

インクの有／無を表示します。

・点灯： すべてのインクあり

・点滅： インクの残量が少ない

・消灯： インクなし



         

プリンターのオンライン / オフライン／データ

受信／プリントポーズ状態を表示します。

・点灯： オンライン

・点滅（ゆっくり）：プリントポーズ

・点滅（はやい）：データ受信

・消灯： オフライン

      

プリンターの電源状態を表示します。

・点灯：プリンター電源オン

（ウェイティングモードの状態でも本 L ED は

点灯のままです。）

・消灯：プリンター電源オフ

  

プリンターの電源をオン / オフする

電源スイッチとして使用します。

手動でウェイティングモードに遷移さ

せる場合やウェイティングモードを

解除する場合に使用します。



プリンターのメニュー操作などに使

用します。

下表を参照してください。



メニューグループの選択、メ

ニューの切り換え（選択、数

値のアップ／ダウン）などに

使用します。



メニューの確定，パラメータの確定

に使用します。



プリンターの状態やメニュー画面な

どを表示します。（ 2 0 文字 2 行）

  

（ウェイティングモードの状態）

LCD：表示および、バックライト OFF

オンライン LED：ゆっくり点滅

オンライン LED 以外：消灯

（ウェイティングモードの解除）

いずれかのキーを操作した場合。

印刷データを受信した場合。



エラー発生時、無効キー入力の警告、

および日常メンテナンスなどプリン

トヘッドがキャップされていない状

態の警告時に鳴動します。



点灯、点滅、消灯によって本機の状

態を表示します。

下表を参照してください。

メディアのセットと取り外し

◆ 給紙装置へのメディアのセット

POWER

HEATER MENU

CANCEL

SET

ORIGIN

ONLINE

ADJUST

MAINTENANCE

NOZZLE PRINT PH.RECOVERY

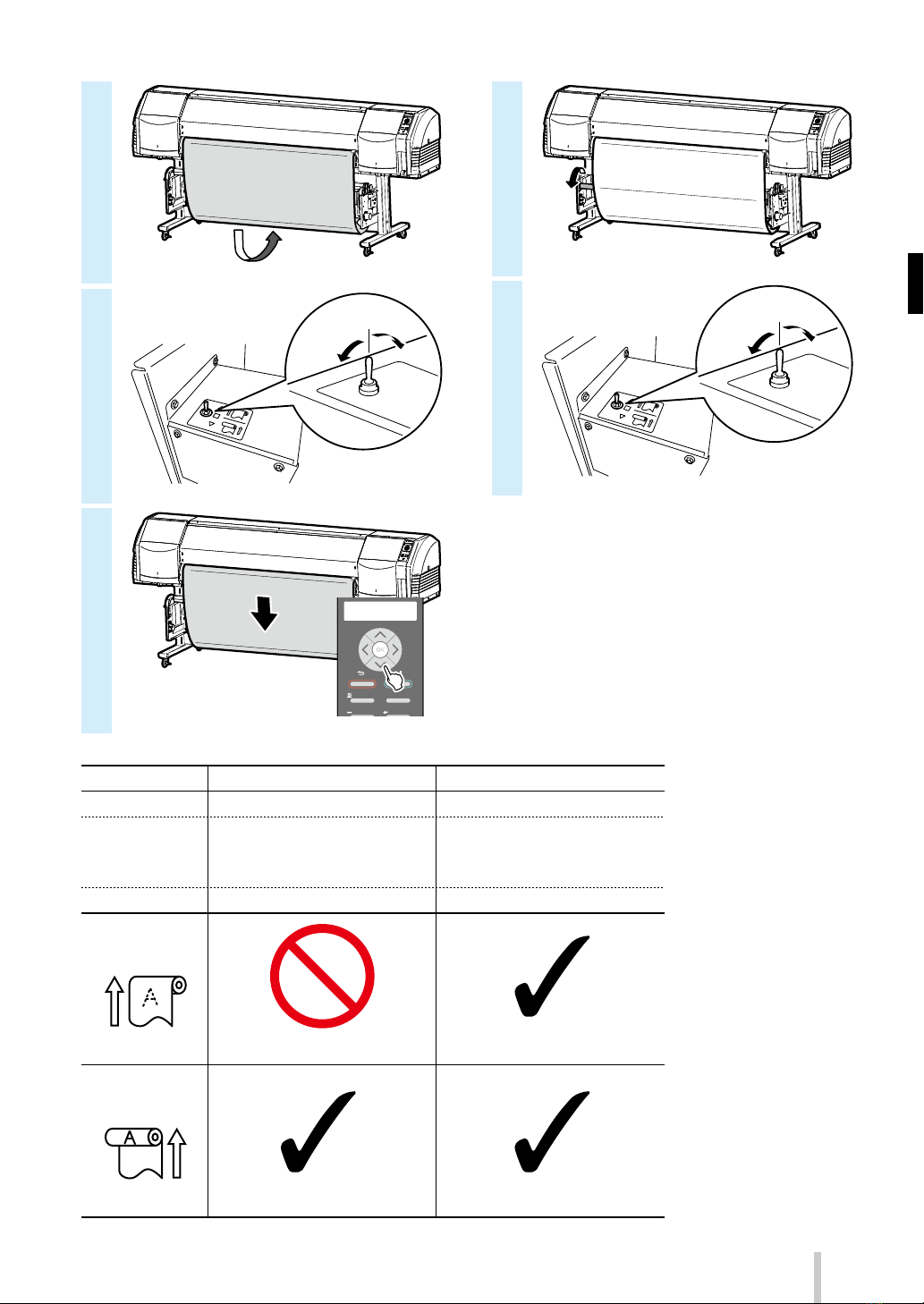

◆ 巻き取り装置へのメディアのセット

OFF

POWER

HEATER MENU

CANCEL

SET

ORIGIN

ONLINE

ADJUST

MAINTENANCE

NOZZLE PRINT PH.RECOVERY

OFF

POWER

HEATER MENU

CANCEL

SET

ORIGIN

ONLINE

ADJUST

MAINTENANCE

NOZZLE PRINT PH.RECOVERY

たるみ巻き巻き取り方式テンション巻き

キョウ（推奨）吸着ファンキョウ（推奨）

ツウジョウ

ヒキハガシ　ジャク

ヒキハガシ　キョウ

シワケイゲン

メディア送り

モード

ツウジョウ

シワケイゲン

（塩ビ、コート紙）（対象メディア）（ターポリン）

使用できません使用できます

使用できます使用できます

内巻き

外巻き
