OJ Electronics UTCG-9991 Manuel utilisateur
Type UTCG
USER MANUAL
Product program
This user manual covers following thermostats with built-in GFCI
UTCG-9991 Incl. floor sensor 3m
UTCG-9999 With built-in room sensor
Introduction
The thermostat is an electronic on/off thermostat for control of temperature by means of an NTC sensor either placed externally or internally in the thermostat. The
t h e rmostat has integrated a Ground Fault Circuit Interrupter (GFCI, Class A). The thermostat and the GFCI is a dual model suitable for 120/240 V 50/60 Hz supply.
The thermostat type UTCG-9991 has an external temperature sensor that is normally placed in the floor construction. In this configuration the thermostat
controls the temperature of the floor and not the temperature within the room. The thermostat type UTCG-9999 has a built-in temperature sensor. In this
configuration the thermostat controls the temperature of the room.
The thermostat has two adjustable set points, one for the day operation and one for the night setback temperature. Switching between the two set points is
easily done with one push at the OK ( ) button.
The temperature can be displayed in eigher °C or in °F. Switching can be done on the pin button marked with ( )
The thermostat has a pin button marked R, allowing you to reset the thermostat to factory settings. These are listed at the end of this manual with space for
you to record your settings.

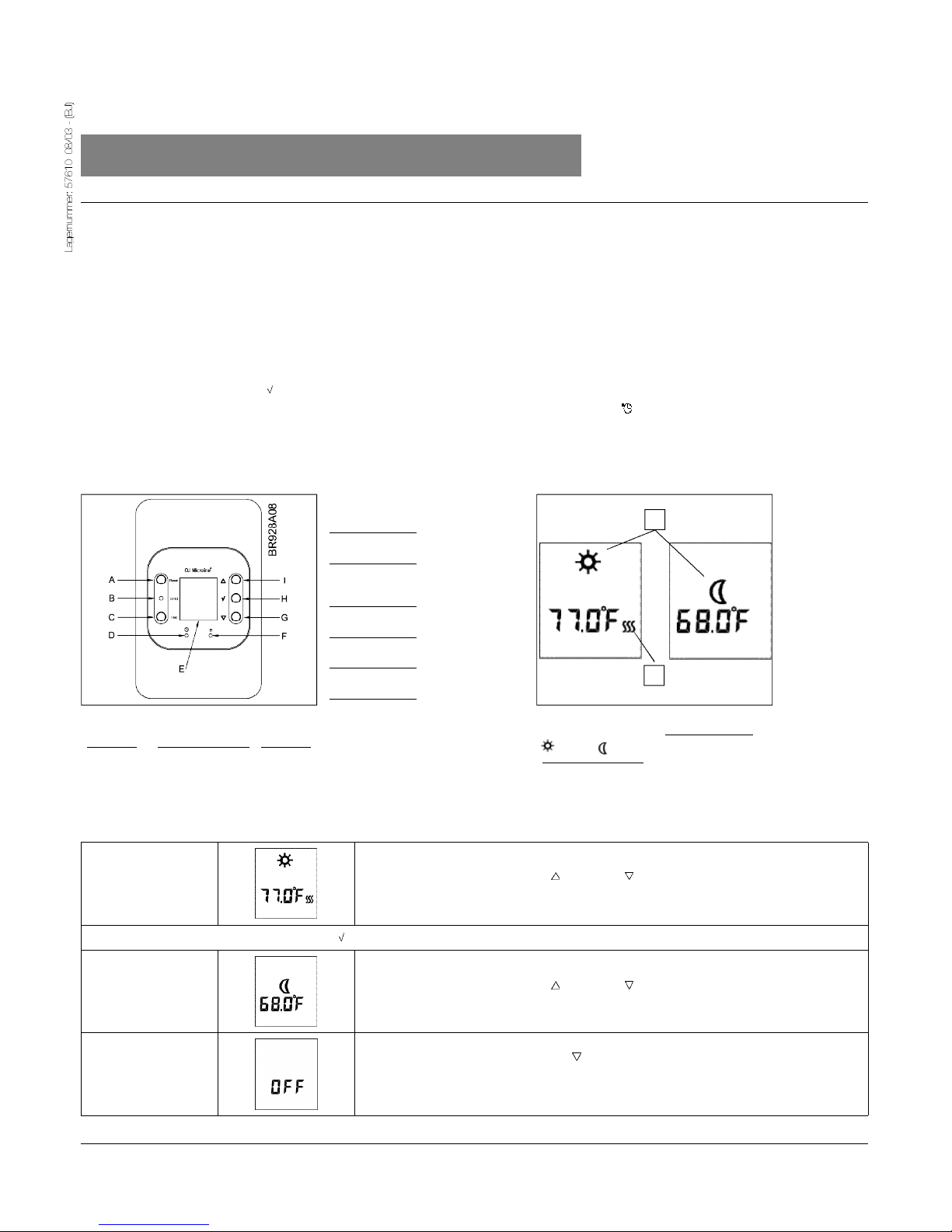

Buttons Display symbols
J
K
1. Getting started
Wake N ig ht
A:
Reset of
G F C I
F:
Reset to factory
setting
G:
Adjustment down
H:
OK - accept
I:
Adjustment up
B:
Red light indicating
ground fault
C:
Test of
GFCI
D:
Pin button
ºC / ºF
E:
Display
K:
Heating on
J:
Event symbol:
Type: UTCG
Setting the thermostat into operation
To change the temperature press UP ( ) or DOWN ( ) to increase or decrease the temperature.
The display will flash for 5 seconds, and will then show the new temperature setpoint.
Actual temperature setting is shown in the display and the thermostat is ready for use.
Comfort mode
2. Daily use of the thermostat
To change the temperature press UP ( ) or DOWN ( ) to increase or decrease the temperature.
The display will flash for 5 seconds, and will then show the new temperature setpoint.
To turn the thermostat OFF, press DOWN ( ) until OFF appears in the display.
DO NOT USE THE TEST BUTTON ON THE GFCI TO SWITCH OFF THE HEATING INSTALLATION.
The GFCI will automatically be reset after a disconnection of the mains supply
Night, Setback
temperature
OFF
To jump between the two set points press the OK ( ) button
Press the pin button for 3 secs. and the thermostat returns to factory settings.
3. Reset to factory setting
Built-in sensor
SCALE
68˚F / 20˚C
59˚F / 15˚C
˚F
4. Failure codes
E0 = Internal failure, replace thermostat
E1 = Built-in sensor short-circuit or disconnected,
replace thermostat
E2 = External sensor short-circuit or disconnected
5. Technical data
Supply: . . . . . . . . . . . . . . . . . . 120/240 Vac 50/60 Hz
Load: . . . . . . . . . . . . 16A maximum (resistive load)
Power: . . . . . . . . . . . . . . . . . . . . 1.920 W at 120 Vac
3.840 W at 240 Vac
GFCI: . . . . . . . . . . . . . . . . . Class A (5 mA trip level)
Temperature range: . . . . +5 to +40°C, +40 to +104˚F
Amb. Temperature range:
Thermostat: . . . . . . . . . . . 0 to +40°C, +32 to +104˚F
GFCI: . . . . . . . . . . . . . -35 to +65°C, -31 to +149˚F
OJ ELECTRONICS A/S
Stenager 13B · DK-6400 Sønderborg · Denmark
Tel. +45 73 12 13 14 · Fax +45 73 12 13 13
www.oj.dk
With floor sensor
˚F
77˚F / 25˚C
68˚F / 20˚C
Factory settings
Checking GFCI
It is important that the GFCI has been checked for correct installation and function.
To check the GFCI: Testing can only be performed if the thermostat has a heating demand. Adjust the set point until the heating symbol (SSS) appears, use the
( ), to increase the heating demand. Wait 10 secs. to let the thermostat work according to the new set point. Press the button "TEST". The test is conclusive if
the red light on the thermostat lightens, and the display signs disappear. If this does not occur, check the installation. Press on RESET button to reset the GFCI.
The red light should disappear and the display will return to normal appearance. If the test fails, check your heating cable and the thermostat. The GFCI test
should be carried out monthly.
If the GFCI trips in normal operation, without pressing the TEST button, there could be a ground fault! To check whether it is a ground fault or a nuisance
tripping, press RESET. If this cause the red light to shot off and not comes on again, it was a nuisance tripping and the system is functioning. If this cannot be
done there is a ground fault! Check your heating cable, the sensor cable and the thermostat. Exchange the defective part.
Le point de consigne de température actuel est affiché et le thermostat est prêt à être utilisé.
Français
Programmation du produit
Ce guide d'utilisation contient des renseignements sur les modèles de thermostat avec disjoncteur de fuite à la terre intégré.
UTCG-9991 avec capteur de plancher 3 m
UTCG-9999 avec capteur de pièce
Introduction
Le thermostat est du type électronique à action par tout ou rien qui régule la température au moyen d'un capteur NTC placé soit à l'extérieur, soit à l'intérieur du
th er mostat. Il est doté d'un disjoncteur de fuite à la terre (GFCI de classe A). Le thermostat et le GFCI sont compatibles aux modes d'alimentation 120/240 V 50/60 Hz.
Le modèle de thermostat UTCG-9991 est muni d'un capteur de température externe que l'on place normalement dans le plancher. De cette façon, le thermostat
contrôle la température du plancher et non celle de la pièce.
Le modèle de thermostat UTCG-9999 est doté d'un capteur de température intégré. Dans cette configuration, le thermostat contrôle la température de la pièce.
Le thermostat dispose de deux points de consigne réglables: un pour le fonctionnement de jour et un pour la nuit. Pour passer d’un point de consigne à l’autre,
il suffit d’appuyer une fois sur la touche OK ( ).
Il est possible d’afficher la température en degrés Celsius ou Fahrenheit. Pour passer d’une unité à l’autre, il suffit d’appuyer sur le bouton miniature identifié du
symbole ( ).
Le thermostat dispose d'un bouton miniature identifié d'un R qui vous permet de le réinitialiser aux réglages de l'usine. Ces réglages sont énumérés à la fin de
ce guide.

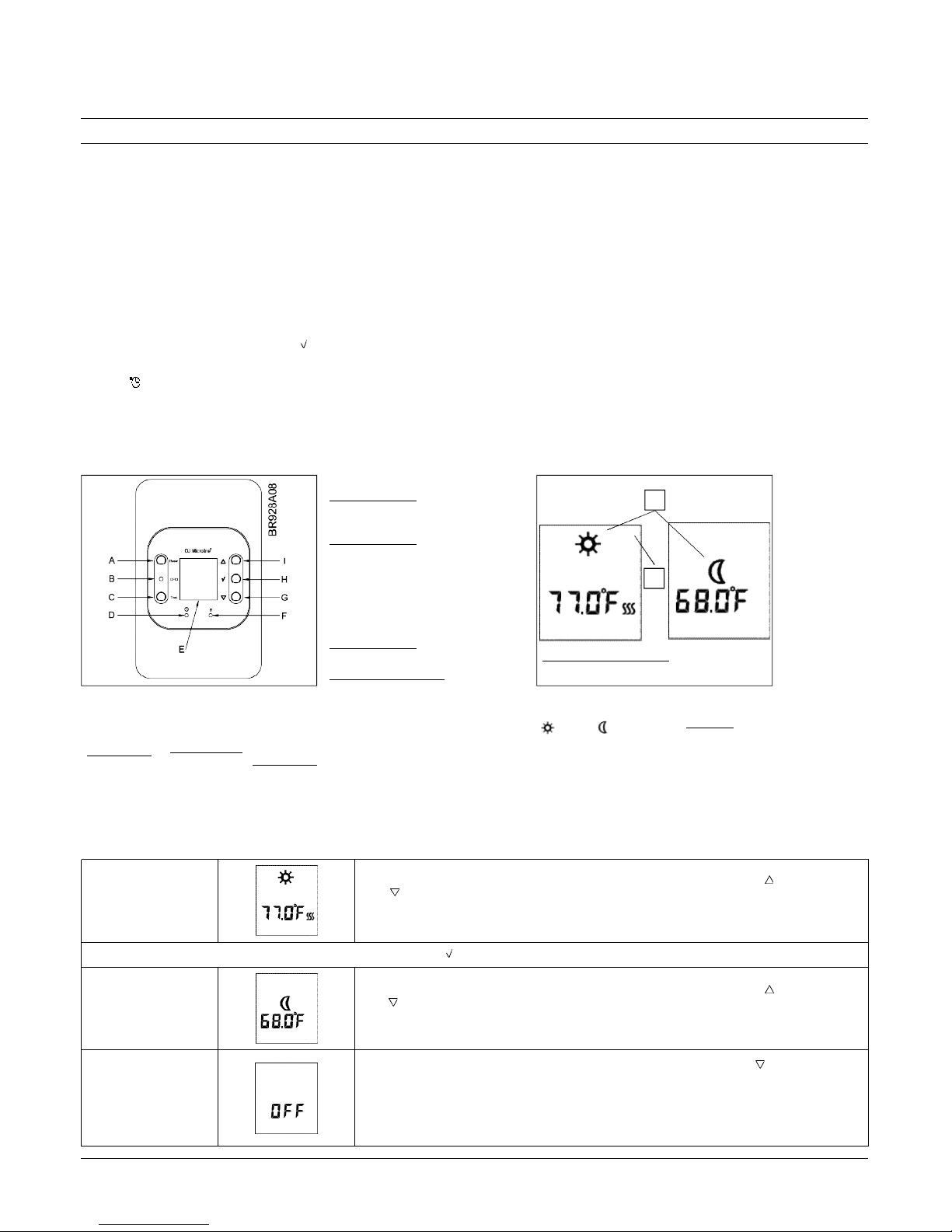

Touches Symboles de l'affichage
J
K
1. Début
Év ei l Nuit
A:
R é i n i t i a l i s a t i o n
du disjoncteur
de fuite à la
t e r re
F:
Remise aux réglages
effectués en usine
G:
Ajustement vers le bas
H:
OK - acceptation
I:
Ajustement vers le haut
B:
Voyant ro u g e
indicateur de
mise à la masse
dé fec tue use
C:
Vérification
du
disjoncteur
de fuite à la
terre
D:
ºC / ºF
E:
Affichage
K:
Chauffage
en circuit
J:
Symboles des événements:
Activation du thermostat
Pour modifier la température, appuyez sur les touches de défilement vers le haut ( ) ou vers le
bas ( ), respectivement, pour élever ou abaisser la température.
L'affichage clignotera pendant cinq secondes, puis indiquera le nouveau point de consigne de
température.
Mode confort
2. Usage quotidien du thermostat
Pour modifier la température, appuyez sur les touches de défilement vers le haut ( ) ou vers le
bas ( ) , respectivement, pour élever ou abaisser la température.
L'affichage clignotera pendant cinq secondes, puis indiquera le nouveau point de consigne de
température.
Pour désactiver le thermostat, appuyez sur la touche de défilement vers le bas ( ) jusqu'à ce
que le témoin « OFF » s'affiche.
N'UTILISEZ PAS LA TOUCHE D'ESSAI DU DISJONCTEUR DE FUITE À LA TERRE POUR
DÉSACTIVER L'INSTALLATION DE CHAUFFAGE.
Le disjoncteur de fuite à la terre se réinitialisera automatiquement par suite d'une coupure de
l'alimentation secteur.
Température de nuit
Désactivation
Pour passer d'un point de consigne à l'autre, appuyez sur la touche OK ( ).
Appuyez sur le bouton miniature pendant trois secondes et le thermostat reviendra aux
réglages effectués en usine.
3. Remise aux réglages effectués en usine
Capteur intégré
Échelle
68˚F / 20˚C
59˚F / 15˚C
˚F
4. Codes de dérangement
E0 = Défectuosité interne; remplacez le thermostat
E1 = Capteur interne court-circuité ou déconnecté;
remplacez le thermostat
E2 = Capteur externe court-circuité ou déconnecté
5. Fiche technique
Source d’alimentation . . . . . . 120/240 V c.a.50/60 Hz
Charge . . . . . . . . . . 16A maximum (charge résistive)
Puissance . . . . . . . . . . . . . . . . . 1.920 W à 120 V c.a.
3.840 W à 240 V c.a.
GFCI: . . . . . . . . . . . . . . . . . . . . . . . . . . . . Classe A
(seuil e déclenchement réglé à 5 mA)
Plage de témperature. . . . +5 à +40°C, +40 to +104˚F
Plage de témperature ambiante:
Thermostat: . . . . . . . . . . de 0 à +40°C, +32 à +104˚F
GFCI: . . . . . . . . . . . . . . . -35 à +65°C, -31 à +149˚F
OJ ELECTRONICS A/S
Stenager 13B · DK-6400 Sønderborg · Denmark
Tel. +45 73 12 13 14 · Fax +45 73 12 13 13
www.oj.dk
Avec capteur de
plancher
˚F
77˚F / 25˚C
68˚F / 20˚C
Réglage en usine
Vérification du disjoncteur de fuite à la terre (GFCI)
Il est important de vérifier l'installation et le fonctionnement du disjoncteur de fuite à la terre.
Test du disjoncteur: Pour vérifier le fonctionnement du disjoncteur, il faut qu'il y ait une demande de chauffage au thermostat. Réglez le point de consigne au
thermostat jusqu'à ce que le symbole de chauffage (SSS) s'affiche. Servez-vous de la touche ( ) pour augmenter la demande de chauffage. Patientez dix
secondes pour laisser le thermostat s'adapter à la nouvelle demande, puis appuyez sur la touche TEST. L'essai est concluant si le voyant rouge du thermostat
s'allume et que les signes sur l'affichage disparaissent. Dans le cas contraire, vérifiez l'installation. Appuyez sur la touche RESET pour réenclencher le
disjoncteur de fuite à la terre. Le voyant rouge devrait s'éteindre et l'affichage revenir à la normale. Si le test échoue, vérifiez le câble chauffant et le thermostat.
Le test du disjoncteur de fuite à la terre devrait être effectué mensuellement.
Si le disjoncteur se déclenche en mode de fonctionnement normal, sans qu'il soit nécessaire d'appuyer sur la touche TEST, cela pourrait indiquer la présence
d'une mise à la terre défectueuse. Pour vérifier s'il s'agit d'une mise à la terre défectueuse ou d'un déclenchement intempestif, appuyez sur la touche de
réenclenchement (RESET). Si le voyant rouge s'éteint et qu'il ne se rallume pas, il s'agissait d'un déclenchement intempestif et le système fonctionne
correctement. Dans le cas contraire, il y a effectivement une mise à la terre défectueuse ! Vérifiez le câble chauffant, le câble du capteur et le thermostat, puis
remplacez la pièce défectueuse.
