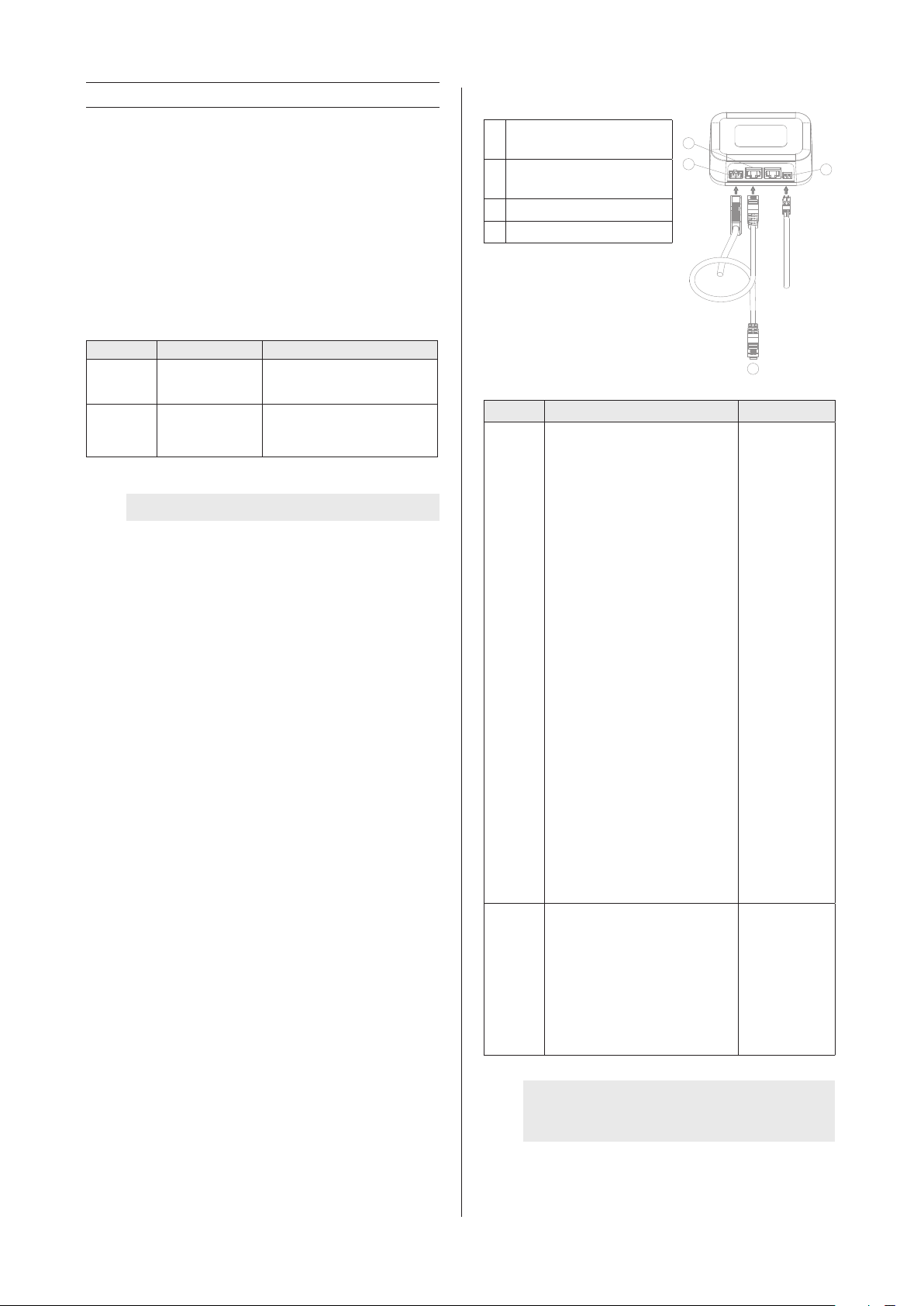

1 Anschlusskabel Dunstab-
zugshaube und E/A-Modul
2 Anschluss I/O Modul zum
Gerät
3Ausgangsanschluss
4 Eingangsanschluss
Contact Functie Contact
EINGANG
für haube
Starten / Stoppen der Absau-
gung mit einem Fensterschalter,
wenn die Dunstabzugshaube
im Abluftmodus installiert ist.
Dunstabzugshauben:
Wenn das Fenster nicht geöffnet
ist, startet die Absaugung nicht.
Die grünen und orangen LED der
Fett- und Rezirkulationsfilteran-
zeige (Reinigung / Austausch)
blinken.
Nach Öffnen des Fensters
beginnt die Absaugung und die
LED hören auf zu blinken.
Im Falle von Kochfeldabzuge:
Wenn die Absaugung aktiviert
wird, das Fenster jedoch nicht
geöffnet ist, startet der Motor
nicht. Die LEDs neben dem Fett-
filter und der Umluftfilteranzeige
blinken. Nach dem Öffnen des
Fensters beginnt die Absau-
gung, und die LEDs hören auf zu
blinken.
Open poten-
tialfreien
Kontakte: Start
Absaugung
Geschlossen
potentialfreien
Kontakte: Stop
Absaugung
Geschlossen
potentialfreien
Kontakte: Stop
Absaugung
AUS-
GANG
für haube
Beim Einschalten der Dunstab-
zugshaube schließt der poten-
tialfreie Kontakt vom I/O Modul.
Hier kann zum Beispiel ein zu-
sätzliches Ventil für die externe
Luftzufuhr gesteuert werden.
Max 230V - 100W
Start
Absaugung:
Geschlossen
potentialfreien
Kontakte
Stop
Absaugung:
Open potential-
freien Kontakte
(*)
(*) Der potentialfreie Kontakt bleibt 5 Minuten
nach dem Abstellen der Dunstabzugshaube
geschlossen
1
2
34
990036
DE
1 SICHERHEITS- UND
MONTAGEVORSCHRIFTEN
Weitere Informationen zu den Produkten, dem Zubehör
und den Dienstleistungen von Novy finden Sie im Internet
unter: www.novy-dunsthauben.de
Diese Broschüre enthält die Montageanleitung für das
Gerät, wie auf der Vorderseite angegeben.
In dieser Montageanleitung werden einige Symbole verwen-
det. Nachfolgend finden Sie eine Erklärung dieser Symbole.
Symbol Bedeutung Aktion
Anzeige Erläuterung einer Anzeige auf
dem Gerät
Warnhin-
weis
Dieses Symbol weist auf
einen wichtigen Tipp oder
eine gefährliche Situation hin.
Warnhinweise vor der montage
−
Lesen Sie die Sicherheitshinweise und die Installationsan-
leitung zu diesem Zubehör und der Dunstabzugshaube,
mit der es kombiniert werden kann, vor Installation und
Gebrauch sorgfältig durch.
− Überprüfen Sie anhand der Zeichnung A, ob alle Mon-
tagematerialien vorhanden sind.
−
Das Gerät ist nur für den Hausgebrauch (Zubereitung von
Lebensmitteln) bestimmt, unter Ausschluss aller anderen
haushaltlichen, gewerblichen und industriellen Zwecke.
Das Gerät darf nicht im Freien verwendet werden.
− Bewahren Sie diese Anleitung sorgfältig auf und geben
Sie sie an die Person weiter, die das Gerät möglicher-
weise nach Ihnen benutzt.
−
Dieses Gerät erfüllt die geltenden Sicherheitsvorschriften.
Eine unsachgemäße Montage kann jedoch zu Verletzun-
gen und Schäden am Gerät führen.
− Überprüfen Sie den Zustand des Geräts und des Mon-
tagematerials, sobald Sie es aus der Verpackung nehmen.
Nehmen Sie das Gerät sorgfältig aus der Verpackung.
Verwenden Sie zum Öffnen der Verpackung keine schar-
fen Messer.
−
Installieren Sie das Gerät nicht, wenn es beschädigt ist,
und wenden Sie sich in diesem Fall an Novy.
− Novy haftet nicht für Schäden, die durch falsche Mon-
tage, falschen Anschluss, unsachgemäße Verwendung
oder falsche Bedienung entstehen.
− Das Gerät darf nicht umgebaut oder verändert werden.
−
Metallteile können scharfe Kanten haben, an denen
Sie sich verletzen können. Tragen Sie bei der Montage
Handschuhe, die Sie vor Verletzungen schützen.
