7 Kurzbeschreibung des Pressgerätes

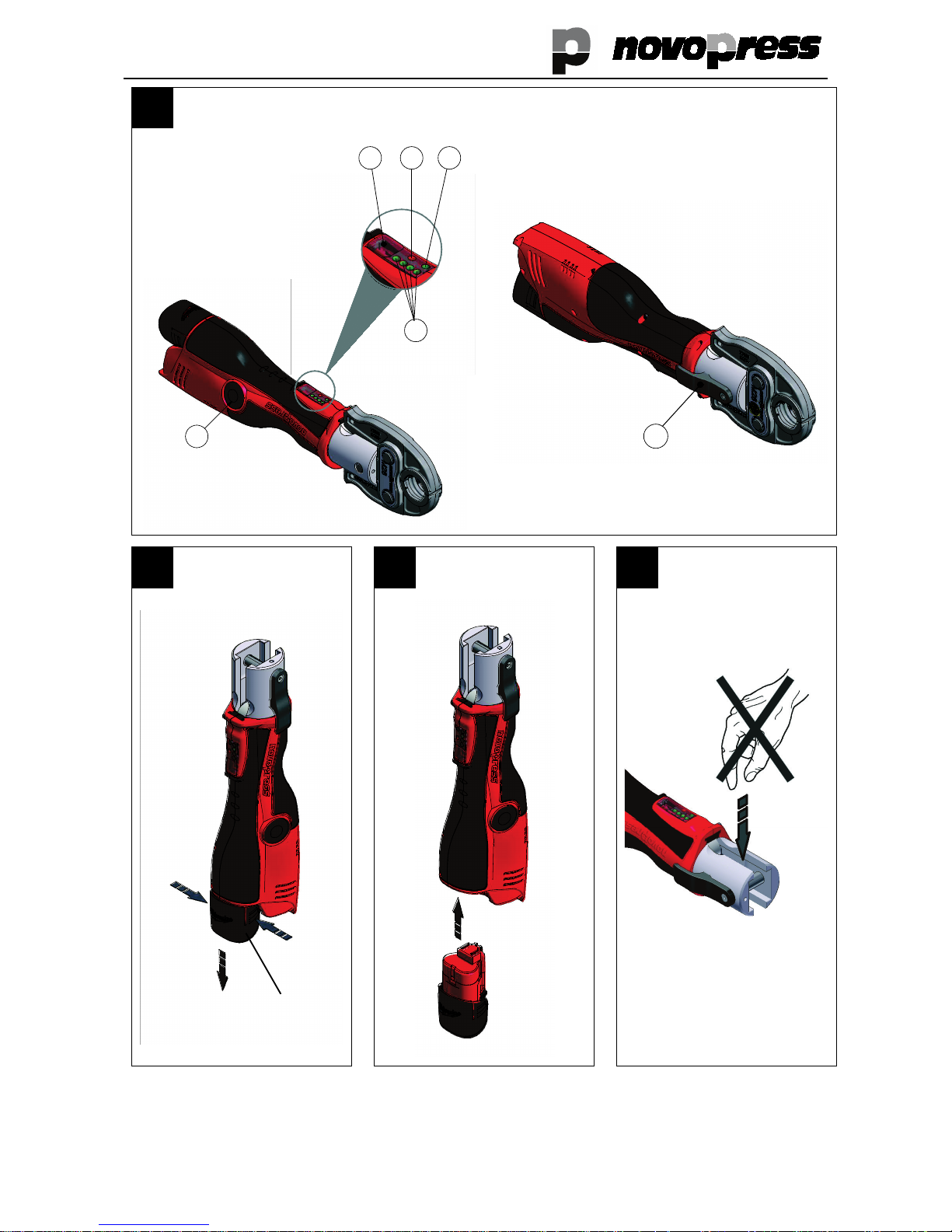

7.1 Pressautomatik (Bild 1)
Das Gerät besitzt eine Pressautomatik. Diese gewährleistet stets eine vollständige Verpressung. Die
Pressautomatik schaltet sich erst nach ca. 1 Sekunde ein. Nach Auslösen der Pressautomatik geht
die grüne LED (2) aus und der Pressvorgang läuft automatisch ab. Jetzt kann die Verpressung nur
noch durch Drücken und Halten des Entlastungsknopfs (5) unterbrochen werden. Nach vollendeter
Verpressung schaltet sich der Motor automatisch ab und die grüne LED (2) leuchtet wieder.
Wird der Start-Taster (1) vor Einsetzen der Pressautomatik losgelassen, so fährt der Kolben im
Pressgerät in seine Ausgangslage zurück. Die Verpressung wurde nicht durchgeführt. Der
Pressvorgang muss erneut ausgelöst werden.
Pos: 36 /R V T /K urz bes chr ei b ung/ Dr eh b arer Kopf /AC O 10 2, ACO 1 52 , AC O 20 2X L @ 0\mod_1382359417950_6.docx@1369 @ 2@ 1
7.2 Drehbarer Kopf
Das Pressgerät ist mit einem drehbaren Presskopf ausgestattet. Der Kopf ist 180° drehbar. Innerhalb
dieser 180° ist jede Stellung des Presskopfes möglich. Die Einstellung des Presskopfes ist nur vor
dem Verpressen möglich, während des Verpressens kann der Presskopf nicht gedreht werden.
Pos: 37 /R VT /K urz bes c hr eib ung / Entl a stu ngs k nopf /A C O1 02, ACO 152, ACO / ECO 2 02, ACO2 0 2X L @ 0\mod_1382425726244_6.docx@ 1399@ 2 @ 1
7.3 Entlastungsknopf (Bild 1)
Der Verpressvorgang kann jederzeit durch Drücken und Halten des Entlastungsknopfs (5)
unterbrochen werden. Der Kolben im Pressgerät fährt dadurch in seine Ausgangslage zurück.
Pos: 38 /R V T /K urz bes chr ei b ung/ A kku allg e mei n/Ü bers chr if t /AC O1 0 2, A CO 1 52 , ACO20 2 XL, AXI /A AP 10 2, @ 0\mod_1382447195475_6.docx@ 1451@ 2 @ 1
7.4 Akku
Pos: 39 /R V T/K ur z bes c hr ei b ung/ A k ku allge mei n/ I nf o: ni c ht gela d en + T em per at ur en ACO 10 2, ACO152, ACO/ECO202,ACO202XL,AFP/EFP202,AXI/AAP102@2\mod_1469431352019_6.docx@ 21589@ @ 1
Information!
Die Akkus sind werkseitig nicht aufgeladen.
Deshalb:
– Vor der ersten Inbetriebnahme Akkus laden.
Information!
Eingeschränkte Temperaturen für Ladefähigkeit und Lagerung der Akkus.
Deshalb:
– Die Bedienungsanleitung des Ladegeräts dringend beachten!
Pos: 41 /R V T /K urz bes chr ei b ung/ A kku allg e mei n/ A k ku abneh m en + auf se tz en/ ACO 1 02 , ACO 152, AC O/ EC O 20 2, ACO2 0 2X L, AFP/E F P 20 2 @ 0\mod_1382442983216_6.docx @ 143 1 @ @ 1
Akku abnehmen (Bild 2)
Beide Entriegelungstaster (A) hineindrücken (1) und dann den Akku herausziehen (2).
Akku aufsetzen (Bild 3)
Akku wie dargestellt in das Gerät schieben bis der Akku einrastet.
Pos: 42 /R V T /K urz bes chr ei b ung/ A kku allg e mei n/ A kku Z ust a nds a nzei g e/ AC O 10 2, ACO1 52 , AXI/A AP 1 02 @ 0\mod_1382444821884_6.docx@1438 @ @ 1
Akku Zustandsanzeige (Bild 1)
Die 4 grünen LEDs (4) zeigen den Ladezustand des Akkus an. Die Anzahl der leuchtenden LEDs gibt
den Ladezustand an. Wenn LED (2) blinkt, ist der Akku leer und keine Fahrt mehr möglich.
Pos: 43 /R V T /K urz bes chr ei b ung/ Ger ät + A k ku /AC O1 0 2 @ 0\mod_1382524309933_6.docx @ 1479@ 2@ 1
7.5 ACO102 und Akku
Information!
Das Pressgerät ACO102 ist nur mit 12 V- Li-Ionen Akkus zu betreiben. Der 12 V- Akku
darf nur in dafür geeigneten Pressgeräten verwendet werden.
Verhalten des Pressgerätes nach längerer Nichtbenutzung oder bei Akkuwechsel:
Wird das Pressgerät ca. 30 Minuten nicht benutzt oder der Akku neu eingesetzt, schaltet sich das
Gerät ab. Es leuchtet keine LED mehr. Zum Starten des Pressgerätes den Start-Taster (1) kurz
betätigen.
