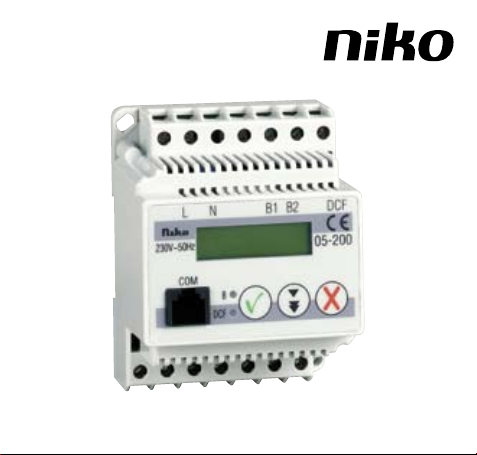

Niko 05-200 Manuel utilisateur
05-200
05-200
1
Lees de volledige handleiding vóór installatie en ingebruikname.
1. OMSCHRIJVING
De PC-Link maakt het mogelijk om samen met een Windows PC en de Nikobus-software
applicatie een volledige Nikobus-installatie te programmeren. Dit is mogelijk zowel op
de werf als op afstand via een modemverbinding. De PC-Link biedt tevens uitgebreide
klokfuncties en een aanwezigheidssimulatie aan.
2. TECHNISCHE GEGEVENS
- Voedingsspanning:.......230V~ ±10%/50Hz
- Busaansluiting:
- functie:....................koppeling busleiding van Nikobus-sensoren/actoren
- bekabeling:..............2 x 0,8mm
- busspanning:...........9V DC, ZLVS
- DCF-77-aansluiting:.....koppeling van een DCF-77-antenne met voeding, perfecte
synchronisatie met de atoomklok van Braunschweig (05-185)
- RJ12-aansluiting: ........aansluiting voor PC of modem
(Baudrate: 9600/no parity/no handshaking/Aantal bits: 8/stopbit: 1)
Pinning RJ12 (6/4)-outlet 1: RxD PC-Link
2: GND
3: TxD PC-Link
4: GND
NL
4 3 2 1
05-200
2
- Display:...............................LC-display, 2 lijnen met 16 karakters, geen achtergrond-
belichting
- Mechanische opbouw:
- afmetingen ...................... 4TE (70 x 90 x 62mm)
- montage.......................... DIN-rail
- gewicht ...........................± 250g
- Taomgevingstemperatuur.... 0° tot 55°C
- Spanningsonderbreking ....... de klok blijft 24h verder werken, het geheugen blijft
bewaard.
- Busactiviteit.........................dataoverdrachtbeveiliging = De PC-Link wacht tot de bus
vrij is en zendt dan pas zijn bustelegram.
- Normen en overeenkomsten:
- Voldoet aan de Europese norm EN50090-2-2
- EMC-emissie EN55015
NL
05-200
3
3. INSTALLATIE - ELEKTRISCH AANSLUITEN
NL
B
DCF
COM
DCF
230V
~50Hz
05-200
L N B1 B2
1 2 3 4 5
6 7 8
DCF 77
T1
B2B1
select mode
bus
program
m7
m8
m6
m5
m4
m3
230V
~
50Hz
05-002-02
BA N
T1230V
~
set
m2
m1
0
1
2
3
4
5
6
7
8
9
A
B
C
E
F
05-001-02 05-008-0205-007-0205-000-02
+
-
230V~
05-200
4
4. BEDIENING EN CONFIGURATIE
Aansluitklemmen en functie van de toetsen en LED’s
Gepolariseerde busaansluiting
Aansluiting atoomklokontvanger
DCF77 (05-185)
Annuleren
Vooruit/scrollen
Bevestigen/aanvaarden
LED’s
RJ12: communicatie met PC via RS232 of modem
NL
B
DCF X
COM
DCF
230V
~50Hz
05-200
L N B1 B2
05-200
5
Functies van de symbolen
geheugenfunctie aan DCF77 aan
toegang gesloten ERROR
toegang open automatisch: A
uitzondering: E
simulatie: S
week: w
weekend: W
Wat tonen de LED’s?
Data op de Nikobus
Ontvangst op DCF-antenne; LED knippert
RS232 communicatie
NL
M
A
!
01/01/2003
00:00:00
B
DCF
B
DCF
B
DCF
B
DCF
B
DCF
B
DCF
B
DCF
B
DCF
B
DCF
05-200
6
Hoe doorloop ik het menu?
Vanaf het hoofdscherm druk 1 x
U bevindt zich in het selectiemenu dat ééntalig (Engels) wordt weergegeven.
Het menupunt tussen [ ] en in hoofdletters is geselecteerd.De menupunten zijn achtereen-
volgens: SET TIME; SET DATE; SET CLOCK W/S; SEND ID; CHECK ERROR en MEMORY.
De volgende stap wordt bepaald door één van de drukknoppen vooraan op het toestel
te bedienen. Indien binnen de tijdsspanne van 10s. geen keuze gemaakt wordt, keert u
automatisch terug naar het hoofdscherm.
Terug = één stap terugkeren of annuleren.
Selecteer = het menupunt tussen [ ] selecteren.
Vooruit = naar het volgende menupunt.
Wanneer u de toets ingedrukt houdt,doorloopt u continu het selectiemenu (scrollen).Aan
het einde keert u automatisch terug naar het beginpunt.
Wanneer een waarde opgeslagen wordt, verschijnt op het display tijdelijk de boodschap:
”Processing...”
NL
[ SET TIME ]
Set Date
05-200
7
5. HOE DE PC-LINK INSTELLEN?
Opstart & testen
Wanneer het toestel voor de eerste maal ingeschakeld wordt, start
automatisch een test! Op het LCD verschijnt gedurende korte tijd de
naam van het toestel met bijbehorende softwareversie.
Deze test duurt een paar seconden, daarna gaat het toestel in
normale werking en toont het hoofdscherm.
Instellen van de tijd
Aangezien het een 24u-klok betreft, is er geen AM- of PM-aanduiding.
1. Druk kort op en selecteer het menupunt.
2. Druk kort op om de tijd in te stellen.
3. Druk kort op en verander de knipperende waarde.
4. Druk kort op om het volgend cijfer te selecteren.
5. Herhaal punt 3 & 4 tot de tijd ingesteld is.
6. Druk kort op de tijd wordt bewaard, terug naar het hoofd-
scherm.
NL
M 01/01/2003
00:00:00 A
Niko nv-sa
PC-Link v 3.0
[ SET TIME ]
Set Date
SET TIME
11:53
SET TIME
21:53
SET TIME
21:53
SET TIME
21:53 [ > ]
M 01/01/2003
21:53:00 A
05-200
8
Instellen van de datum
De instelling van de datum start met het jaartal, dan de maand en als laatste de dag.
Op deze manier is het onmogelijk om een foutieve datum in te geven. De getallenreeks
wordt beperkt afhankelijk van het gekozen jaartal en maand.
1. Druk kort op en selecteer het menupunt.
2. Druk kort op om de datum in te stellen.
3. Druk kort op en verander de knipperende waarde.
4. Druk kort op om het volgend getal te selecteren.
5. Herhaal punt 3 & 4 tot de datum ingesteld is.
6. Druk kort op de datum wordt bewaard, terug naar het
hoofdscherm.
NL
[ SET DATE ]
Set Clock W/S
SET DATE
26/11/2013 >
SET DATE
26/11/2003 >
SET DATE
26/11/2002>
SET DATE
26/11/2002 [ > ]
M 26/11/2003
21:53:00 A
