Nice A0 Series Manuel utilisateur

V.002

CENTRALE ELETTRONICA PER IL COMANDO

1 MOTORE SERIE A0 - A0/R

ELECTRONIC CONTROL UNIT FOR 1 MOTOR

A0 - A0/R SERIES

CENTRALE ÉLECTRONIQUE POUR LA COMMANDE

D’1 MOTEUR SÉRIE A0 - A0/R

ELEKTRONISCHE ZENTRALE FÜR DIE STEUERUNG

EINES MOTORS DER SERIE A0 - A0/R

CENTRAL ELECTRÓNICA PARA EL

ACCIONAMIENTO 1 MOTOR SERIE A0 - A0/R

QUESTO LIBRETTO È DESTINATO SOLO ALL'INSTALLATORE.

L'installazione dovrà essere effettuata solamente da personale professionalmente qualificato in conformità a

quanto previsto dalla legge n° 46 del 5 marzo 1990 e successive modifiche ed integrazioni e nel pieno

rispetto delle norme UNI 8612.

Intelligent Security & Fire Ltd.

Italiano pag. 3

English pag. 8

Français pag. 13

Deutsch pag. 18

Español pag. 23

Intelligent Security & Fire Ltd.

Il presente manuale è destinato solamente al personale tecnico

qualificato per l’installazione.

Nessuna informazione contenuta nel presente fascicolo può essere considerata

interessante per l’utilizzatore finale!

È nostro dovere ricordare che eseguite delle operazioni su impianti classificati nella

categoria dei: “Porte e cancelli automatici” considerati quindi macchine particolarmente

“pericolose”.

È vostro compito rendere questi impianti “Sicuri” per quanto sia ragionevolmente

possibile!!

L’installazione e gli interventi di manutenzione devono essere eseguiti solo da

personale qualificato ed esperto, seguendo le migliori indicazioni dettate dalla “Regola

d’arte” ed in conformità a quanto previsto da direttive e normative europee (qui riportiamo

solo le più importanti):

• 89/392/CEE (Direttiva Macchine EN 294; EN 349; EN 1051)

• 73/23/CEE (Direttiva sulla Bassa Tensione)

• EN 60335-1 (Sicurezza degli apparecchi elettrici d’uso domestico e similare,

norme generali ).

• EN 60204-1 Sicurezza del macchinario - equipaggiamento elettrico delle

macchine, regole generali.

• EN 50081-1 Compatibilità elettromagnetica. Norme generali di emissione

• EN 50082-1 Compatibilità elettromagnetica. Norme generali di immunità.

• UNI 8612 Norma Nazionale cancelli e portoni motorizzati - Criteri costruttivi e

dispositivi di protezione contro gli infortuni.

Nella progettazione e realizzazione dei propri prodotti, Nice, rispetta (per quanto compete

alle apparecchiature) tutte le normative richieste, è fondamentale però che anche

l’installatore (per quanto compete agli impianti) prosegua nel rispetto scrupoloso delle

medesime norme.

Personale non qualificato o non a conoscenza delle normative applicabili alla categoria dei

“Porte e cancelli automatici”:

Deve assolutamente astenersi dall’eseguire installazioni ed impianti.

Chi esegue impianti senza rispettare tutte le normative applicabili:

È sempre responsabile di eventuali danni che l’impianto potrà eseguire!

Italiano

Intelligent Security & Fire Ltd.

DESCRIZIONE

Le centrali elettroniche A0-A0/R sono state progettate per poter azionare cancelli scorrevoli

ad un’anta, serrande, basculanti, tende e avvolgibili elettrici. La centrale funziona solo in

modo semiautomatico.

La versione A0/R è predisposta per l’inserimento della scheda di regolazione lineare di

coppia AR

Le centrali della serie A0-A0/R possono essere accessoriate con :

A) Ricevitori ad innesto NICE.

B) Regolatore lineare di coppia (solo su versione A0/R)

NOTA: Mentre si effettuano i collegamenti, o si innestano le varie schede, la

centrale non deve essere alimentata.

OPZIONALE

CAVALLOTTO

OPZIONALE

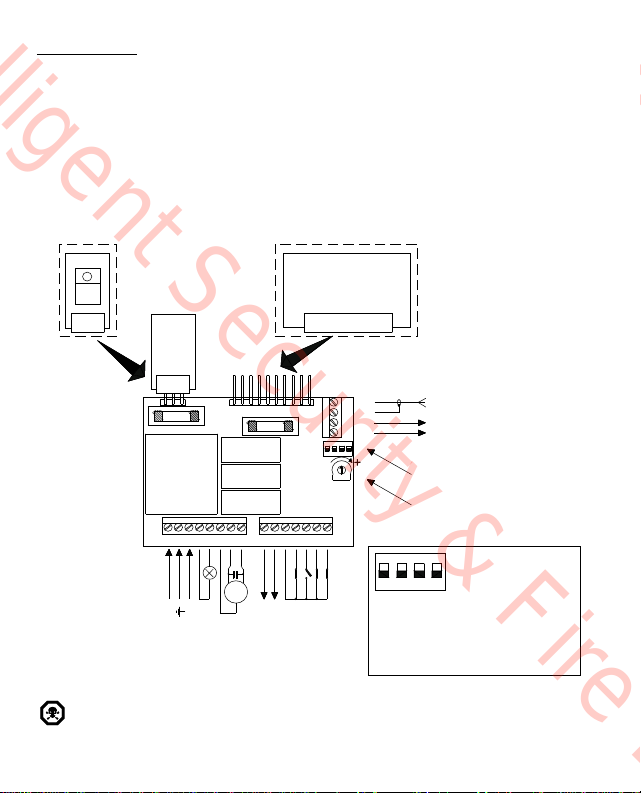

RICEVITORE RADIO FIG. 1

315 mA

COMUNE

APRE

CHIUDE

8

7

6

5

4

3

2

15

14

13

12

11

10

1 2 3 4

44

43

42

FCA

FCC

P.P.

FOTO

COMUNE

Max 100 mA

24 Vac

APRE

CHIUDE

COMUNE MOTORE 1/2 HP

LAMPEGGIANTE 230 VAC

'N' 230 Vac

'L' 230 Vac

ANTENNA

2°CANALE RADIO

DIP SWITCH FUNZIONI

TEMPO LAVORO

ON

OFF

SWITCH  1  ON:Funzione luce di cortesia

SWITCH  2  ON:Teleinversione parziale

SWITCH  3 ON: Teleinversione completa

SWITCH  4  ON:Esclusione finecorsa

}

Intelligent Security & Fire Ltd.

DESCRIZIONE MORSETTIERA

1...3 : 230 Vac = Alimentazione elettrica 230 Vac 50 Hz

4 - 5 : Lampeggiante = Uscita collegamento lampeggiante o luce di cortesia 230 Vac,

potenza max 100W

6...8 : Motore = Uscita per collegamento motore 230 Vac, potenza massima

1/2 Hp (400 Watt)

9-10 : 24 Vac = Uscita 24 Vac per alimentazione servizi Foto, Radio ecc.

Max. 100mA.

11 : Comune = Comune per tutti gli ingressi.

12 : Foto = Ingresso per dispositivi di sicurezza (Fotocellule, coste

pneumatiche)

13 : Passo Passo = Ingresso per funzionamento passo passo

(APRE STOP CHIUDE STOP)

14 : FCC = Ingresso finecorsa chiude

15 : FCA = Ingresso finecorsa apre.

41-42 : 2° Ch Radio = Uscita dell’eventuale secondo canale del ricevitore radio.

43-44 : Antenna = Ingresso per l’antenna del ricevitore radio

I contatti NC non usati, devono essere ponticellati !!!.

ISTRUZIONI PER L’INSTALLAZIONE

A) Una volta effettuati i collegamenti come precedentemente elencato, ed aver installato

tutti i dispositivi di sicurezza e segnalazione che le normative prevedono, alimentare la

centrale e controllare che la tensione sui morsetti 9-10 sia compresa fra 22 e 26 Vac.

B) Controllare che i dispositivi di sicurezza siano perfettamente efficenti.

C) Sulla versione A0/R se si desidera effettuare una regolazione di coppia sul motore,

inserire nell’apposito connettore la scheda AR in alternativa al cavallotto gia presente(*)

D) Premere il pulsante passo passo e controllare l’esatto movimento di apertura. Se ciò

non fosse, invertire le fasi APRE\CHIUDE del motore. Verificare l’esatto funzionamento

dei finecorsa, ed eventualmente scambiare il finecorsa apre (FCA) con il finecorsa

chiude (FCC).

E) Effettuare la regolazione per il tempo lavoro.

F) Inserire nell’apposito connettore il ricevitore radio, controllando il corretto funzionamento.

(*) In questo caso bisogna inserire in prossimità della centrale un filtro di rete da almeno 6A con attenuazione

maggiore di 30dB tra i morsetti 1-2-3 per non superare i limiti di emissione elettromagnetica dettati dalla norma

EN 50081-1.

Intelligent Security & Fire Ltd.

FUNZIONAMENTO STANDARD

Con tutti i dip-swich predisposti in posizione OFF (vedi fig.1), al primo impulso di passo

passo o radiocomando, la centrale A0-A0/R compie la manovra di apertura. Quest’ultima

può essere interrotta dall’intervento del finecorsa apre (FCA), dal termine del tempo lavoro,

da un altro impulso di passo passo o dal radiocomando.

I dispositivi di sicurezza (foto) nella manovra di apertura non vengono considerati.

Per tutto il periodo di apertura il lampeggiante è in funzione, a fine manovra il lampeggiante

si spegne.

Con un altro comando di passo passo o radiocomando avviene la chiusura, questa

manovra può essere interrotta dai dispositivi di sicurezza (Foto), dall’intervento del

finecorsa chiude (FCC), da un altro impulso di passo passo, o dal radiocomando oppure

dal termine del tempo lavoro.

Durante tutta la manovra il lampeggiante è in funzione, al termine il lampeggiante si spegne.

La sequenza del pulsante passo passo o radiocomando è:

• APRE - STOP - CHIUDE - STOP.

FUNZIONI PROGRAMMABILI

Il dip-switch FUNZIONI permette di selezionare i vari modi di funzionamento e di inserire le

funzioni desiderate:

Switch 1 ON : Funzione luce di cortesia.

Switch 2 ON : Teleinversione parziale

Switch 3 ON : Teleinversione completa

Switch 4 ON : Esclusione finecorsa

DESCRIZIONE FUNZIONI PROGRAMMABILI

Switch 1 ON: Funzione luce di cortesia.

Abilitando questa funzione si otterrà che durante tutto il movimento e per altri 45 Sec.

l’uscita 4-5 della centrale rimarrà attiva permettendo di collegare una luce per l’illuminazione

dalla zona.

Switch 2 ON: Teleinversione parziale

Nella manovra di chiusura l’intervento dei dispositivi di sicurezza provoca l’inversione

parziale del moto in apertura per 2 Sec. circa.

Intelligent Security & Fire Ltd.

Switch 3 ON: Teleinversione completa

Nella manovra di chiusura l’intervento dei dispositivi di sicurezza provoca l’inversione

completa del moto in apertura.

Switch 4 ON: Esclusione finecorsa

Nel caso di non utilizzo dei finecorsa attivare questa funzione al posto di ponticellare i

contatti FCA e FCC.

INFORMAZIONI SULLE MISURE DI TUTELA DELL’AMBIENTE

Questo prodotto è costituito da varie tipologie di materiali che possono essere riciclate.

Informatevi sui sistemi di riciclaggio o smaltimento del prodotto attenendosi alle norme di

legge vigenti a livello locale.

CARATTERISTICHE TECNICHE

- ALIMENTAZIONE : 230 Vac +/- 10% 50-60 Hz

- TEMPERATURA DI ESERCIZIO : -20 °C +60°C

- POTENZA MAX. MOTORE : 1/2 Hp MONOFASE

- CORRENTE MAX. USCITA 24Vac : 100mA

- TEMPO LAVORO : Regolabile da 2 a 120 sec.

- TEMPO LUCE DI CORTESIA : Fisso a 45 sec. circa.

- DIMENSIONI CONTENITORE : 147 x 118 x 52 mm

Intelligent Security & Fire Ltd.

This manual is for use only by technical personnel qualified to carry

out the installation.

No information given in this manual can be considered of any interest to the end

user!

It is our duty to remind you that you are carrying out operations on machine systems

classified in the “Automatic gates and doors” category and as such are considered

particularly “hazardous”.

It is your job to make them as “Safe” as is reasonably possible!

Only qualified personnel should install and service the equipment. It is the

responsibility of the installer to ensure that the equipment is correctly and professionally

installed in compliance with all relevant regulations and standards applicable in the country

of installation.

We draw your attention to the following most important European directives - it is the

installers responsibility to check what other regulations apply in the country of installation

• EEC 89/392 (Machine Directives EN 294; EN 349; EN 1051)

• EEC 73/23 (Directive on Low Voltage)

• EN 60335-1 (Safety in using electrical equipment for domestic use etc., general

standards).

• EN 60204-1 Safety of machinery and machines’ electrical equipment, general rules.

• EN 50081-1 EMC. General emission standards.

• EN 50082-1 EMC. General immunity standards.

• UNI 8612 Italian standards regarding motorised gates and doors - Construction

criteria and accident prevention devices.

Nice products are designed and manufactured to meet all the required standards (as

regards the equipment) but it is essential that the installer also installs (the systems) in strict

accordance with all local and European requirements

Unqualified personnel or those who do not know the standards applicable to the “Automatic

gates and doors” category:

Must under no circumstances carry out installations or implement systems.

Personnel who install or service the equipment without observing all the applicable

standards:

Will be held responsible for any damage the system may cause!

English

Intelligent Security & Fire Ltd.

DESCRIPTION

The electronic control units A0-A0/R are designed to operate single sliding gates, roller

shutters, overhead doors, electric blinds and canopies. The unit only works in the semi-

automatic mode.

The AR linear torque regulator card can be used on the A0/R version.

The units of the A0-A0/R series can have the following accessories:

A) NICE plug-in receivers.

B) Linear torque regulator (only on the A0/R version)

NOTE: When you are connecting or plugging in the different cards the unit must

not be powered.

OPTIONAL

CLAMP

OPTIONAL

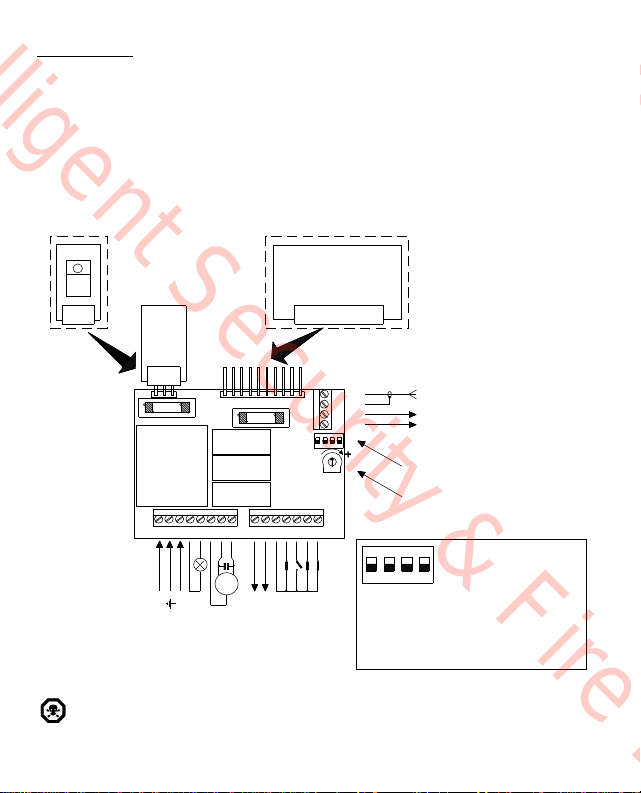

RADIO RECEIVER FIG. 1

315 mA

COMMON

OPEN

8

7

6

5

4

3

2

15

14

13

12

11

10

1 2 3 4

44

43

42

OLS

CLS

SbS

PHOTOCELL

COMMON

Max 100 mA

24 Vac

230 Vac FLASHING LIGH

'N' 230 Vac

'L' 230 Vac

AERIAL

2ND RADIO CHANNEL

FUNCTIONS DIP SWITCH

WORK TIME

ON

OFF

SWITCH 1 ON: COURTESY LIGHT FUNCTION

SWITCH 2 ON: PARTIAL REMOTE REVERSAL

SWITCH 3 ON: COMPLETE REMOTE REVERSAL

SWITCH 4 ON: LIMIT SWITCH EXCLUDED

OPEN

CLOSE

COMMON 1/2 HP MOTOR

}

Intelligent Security & Fire Ltd.

DESCRIPTION OF THE TERMINAL BOARD

1...3 : 230 Vac = 230 Vac output 50 Hz

4 - 5 : Flashing light = Output for connecting the flashing light or courtesy light

230 Vac, max power 100W

6...8 : Motor = Output for connecting the 230 Vac motor, max power 1/2 Hp

(400 Watt)

9-10 : 24 Vac = 24 Vac output for auxiliary functions: Photocell, Radio etc.

Max. 100mA.

11 : Common = Common for all inputs.

12 : Photocell = Input for safety devices (Photocells, pneumatic edges)

13 : Step-by-step = Step-by-step operating input (OPEN STOP CLOSE STOP)

14 : FCC (CLS) = Close limit switch input

15 : FCA (OLS) = Open limit switch input.

41-42 : 2nd Radio Ch = Output for a second radio receiver channel.

43-44 : Aerial = Input for the radio receiver aerial

Link-out any unused NC contacts!!!.

INSTALLATION INSTRUCTIONS

A) Once the connections have been made as described previously and after installing all

the safety and signalling devices established by standards, power the unit and check

that voltage on terminals 9 and 10 is between 22 and 26 Vac.

B) Check that all the safety devices are working properly.

C) Plug the AR card into the connector on the A0/R version in place of the clamp (*) if you

wish to adjust motor torque.

D) Press the step-by-step button and check correct opening movement. If direction is

wrong, reverse the OPEN/CLOSE phase wires on the motor. Verify correct operation of

the limit switches and if necessary change the open limit switch (FCA) with the close

limit switch (FCC).

E) Adjust working time.

F) Plug the radio receiver into the connector, checking it is working properly.

(*) In this case it will be necessary to install a filter, of at least 6A, in proximity of the unit with an attenuation higher

than 30dB between terminals 1-2-3 so as not to exceed the electromagnetic emission limits specified by the EN

50081-1 standard.

Intelligent Security & Fire Ltd.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Nice Unité de contrôle

Nice

Nice TTPRO Caractéristiques techniques

Nice

Nice FGR-223 Manuel utilisateur

Nice

Nice BiDi-WiFi Manuel du produit

Nice

Nice MINDY A6 Manuel utilisateur

Nice

Nice Mindy-A01 Manuel du produit

Nice

Nice Moon MC824H Caractéristiques techniques

Nice

Nice D-Pro Automatic R01 Series Caractéristiques techniques

Nice

Nice MC424L Manuel utilisateur

Nice

Nice MOONCLEVER MC424 Caractéristiques techniques

Nice

Nice UDL 2 Guide de démarrage rapide

Nice

Nice NDCC4001 Manuel utilisateur

Nice

Nice FGD-212 Caractéristiques techniques

Nice

Nice Mindy A500 Manuel du produit

Nice

Nice POA1/A Caractéristiques techniques

Nice

Nice MC824L Caractéristiques techniques

Nice

Nice MC824HHS Caractéristiques techniques

Nice

Nice TT1VR Caractéristiques techniques

Nice

Nice MINDY A60A Caractéristiques techniques

Nice

Nice Moon MC824H Manuel utilisateur

Nice

Nice MINDY A02 Manuel du produit

Nice

Nice MC824L Caractéristiques techniques

Nice

Nice MC824HR Caractéristiques techniques

Nice

Nice Moon MC824H Manuel de la liste des pièces

Nice

Nice ROBO PLUS Manuel de service

Manuels Unité de contrôle populaires d'autres marques

Festo

Festo Compact Performance CP-FB6-E Manuel de la liste des pièces

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manuel utilisateur

JS Automation

JS Automation MPC3034A Manuel utilisateur

JAUDT

JAUDT SW GII 6406 Series Guide rapide

Spektrum

Spektrum Air Module System Manuel utilisateur

BOC Edwards

BOC Edwards Q Series Manuel utilisateur

KHADAS

KHADAS BT Magic Manuel utilisateur

Etherma

Etherma eNEXHO-IL Manuel utilisateur

PMFoundations

PMFoundations Attenuverter Manuel utilisateur

GEA

GEA VARIVENT Manuel utilisateur

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manuel utilisateur

Altronix

Altronix LINQ8PD Instructions de montage

Eaton

Eaton Powerware Series Manuel utilisateur

WAGO

WAGO 750-407/040-000 Manuel utilisateur

Sony

Sony CCU-590 Manuel utilisateur

Graco

Graco 25D614 Manuel utilisateur

Task Force Tips

Task Force Tips YE-RF-900 Manuel de programmation

Shini

Shini SPV-U Series Manuel utilisateur
