Nice DISCADOR SIM 1010GSM Caractéristiques techniques

PT - Instruções e advertências para a instalação e uso

ES - Instrucciones y advertencias para la instalación y el uso

EN - Instructions and warnings for installation and use

AVISO: SIGA TODAS AS INSTRUÇÕES DE SEGURANÇA E INSTALAÇÃO

CORRETAMENTE PARA EVITAR FERIMENTOS GRAVES. A INSTALAÇÃO

DEVERÁ SER REALIZADA POR UM PROFSSIONAL.

AVISO: SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD E INSTALACIÓN CORRECTAMENTE PARA

EVITAR LESIONES GRAVES. LA INSTALACIÓN DEBERÁ SER REALIZADA POR UN PROFESIONAL

NOTICE: FOLLOW ALL SAFETY AND INSTALLATION INSTRUCTIONS CORRECTLY SO AS TO AVOID

SERIOUS INJURIES. THE INSTALLATION SHALL BE CONDUCTED BY A PROFESSIONAL TECHNICIAN.

DISCADOR SIM

1010GSM

ÍNDICE - PORTUGUÊS

ESPECIFICAÇÕES

CONECTORES (BORNES)

1 - FUNCIONALIDADES DO EQUIPAMENTO

2 - LISTA DE COMANDOS

3 - LISTA DE CONFIGURAÇÕES

4 - UTILIZANDO SENHA

OPERAÇÃO COM SENHA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ALTERAÇÃO DE SENHA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 - CADASTRO DOS USUÁRIOS

CADASTRO DE NÚMEROS DE OPERAÇÃO E NOTIFICAÇÃO . . . . . . . . . . . . . . . . . . .

6 - FUNÇÕES DAS ENTRADAS

DETECÇÃO DE EVENTO NAS ENTRADAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DETECÇÃO POSITIVA E NEGATIVA DE SINAL NA ENTRADA . . . . . . . . . . . . . . . . . . . .

7 - FUNÇÕES DAS SAÍDAS

CONFIGURAÇÃO RETENSÃO, PULSO E TEMPO DE PULSO . . . . . . . . . . . . . . . . .

ACIONAMENTO DAS SAÍDAS VIA SMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 - NOTIFICAÇÕES

HABILITA NOTIFICAÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REPETIÇÃO DE NOTIFICAÇÃO DE EVENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MENSAGEM PERSONALIZADA DE NOTIFICAÇÃO DE EVENTO . . . . . . . . . . . . . . . . .

9 - CONFIGURAÇÕES GERAIS

HABILITA NOTIFICAÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CONFIGURAÇÃO DE FÁBRICA, RESET DEFAULT SMS . . . . . . . . . . . . . . . . . . . . . . . .

CONFIGURAÇÃO DE FÁBRICA, RESET DEFAULT CHAVE PROG . . . . . . . . . . . . . . . . .

10 - SOLICITAR STATUS

SOLICITAR STATUS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SOLICITAR STATUS VIA SMS PARA TODOS OS NÚMEROS CADASTRADOS . . . . . . .

SOLICITAR STATUS VIA SMS INDIVIDUAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SOLICITAR CONF. DO EQUIP. VIA SMS PARA TODOS OS NÚM. CADASTRADOS . . .

SOLICITAR CONFIGURAÇÕES DO EQUIPAMENTO VIA SMS INDIVIDUAL . . . . . . . . . .

11 - TIPOS DE NOTIFICAÇÕES

NOTIFICAÇÃO PADRÃO DE EVENTO NA ENTRADA. . . . . . . . . . . . . . . . . . . . . . . . . . .

NOTIFICAÇÃO PERSONALIZADA DE EVENTO NA ENTRADA . . . . . . . . . . . . . . . . . . .

NOTIFICAÇÃO DE EXECUÇÃO DE COMANDO OU CONFIGURAÇÃO . . . . . . . . . . . . .

NOTIFICAÇÃO DE STATUS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PORTUGUÊS_ 3

- Alimentação, fonte externa 12Vcc/2A.

- Módulo GSM Quadriband, funciona em todas as operadoras brasileiras atuais.

- 2 Entradas digitais, ativadas por tensão de 5 a 12 Vcc.

- 2 Saídas digitais, por contato seco a relé, tipo programável (PGM). Possibilidade

de alimentar o comum do relé, internamente, com a tensão de alimentação do

equipamento.

ESPECIFICAÇÕES DO HARDWARE

_PORTUGUÊS

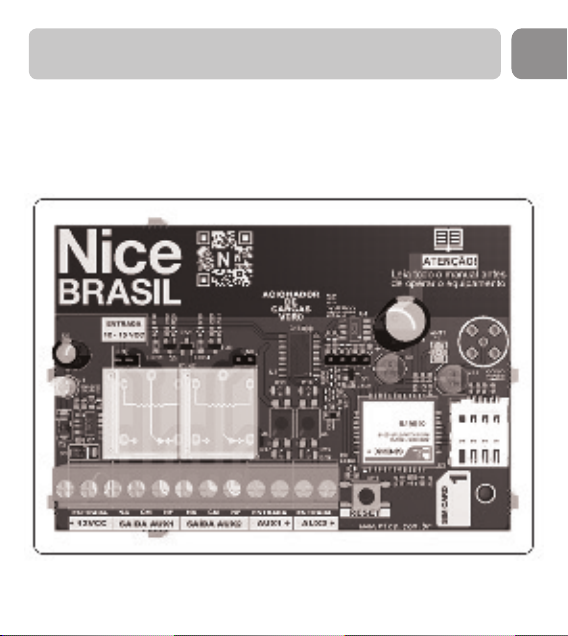

CONECTORES BORNES

- Conector 12Vcc:

(+) Entrada positiva da alimentação do equipamento

(-) Entrada negativa da alimentação do equipamento

- Conector SAÍDA AUX1:

(NA): Pino do contato normalmente aberto do relé 1 (saída 1)

(CM): Pino do contato comum do relé 1 (saída 1)

(NF): Pino do contato normalmente fechado do relé 1 (saída 1)

- Conector SAÍDA AUX2:

(NA): Pino do contato normalmente aberto do relé 2 (saída 2)

(CM): Pino do contato comum do relé 2 (saída 2)

(NF): Pino do contato normalmente fechado do relé 2 (saída 2)

- Conector AUX1:

(-): Terminal negativo da entrada de monitoramento 1 (entrada 1)

(+): Terminal positivo da entrada de monitoramento 1 (entrada 1)

- Conector AUX2:

(-): Terminal negativo da entrada de monitoramento 2 (entrada 2)

(+): Terminal positivo da entrada de monitoramento 2 (entrada 2)

PORTUGUÊS_ 5

PARA OPERAÇÃO UTILIZANDO NÚMERO JÁ CADASTRADO

Formação dos comandos: *comando

Formação das congurações: #conguração

PARA OPERAÇÃO UTILIZANDO SENHA

Formação dos comandos: ?senha*comando

Formação das congurações: ?senha#conguração

Senha de fábrica: 0000

* Led piscando 3 vezes indica nível de sinal baixo.

Necessário mudar o equipamento de local ou trocar chip por outra

operadora que tenha um nível melhor de sinal.

FUNCIONALIDADES DO EQUIPAMENTO

Todos os comandos e congurações podem

ser enviados, tanto em caracteres minúsculos

quanto maiúsculos

_PORTUGUÊS

FUNÇÃO

VIA SMS

COMANDO

SMS OBSERVAÇÃO

Acionar o

relé de saída *L01 ou *L02

Desacionar o relé

de saída *D01 ou *D02

Pulsar o relé de

saída *Pxx xx – Nº da saída (01 ou 02)

Acionar todos os

relés de saída *ON

Desaciona todos

os relés de saída *OFF

Pulsar todos os

relés de saída *PULSO

Solicitar status

via SMS para

todos os números

cadastrados

*ST0

Solicitar

status via SMS

individual

*ST1

LISTA DE COMANDOS

PORTUGUÊS_ 7

FUNÇÃO

VIA CHAMADA

TELEFÔNICA

COMANDO OBSERVAÇÃO

Solicitar status

via chamada

telefônica

Chamada telefônica

para o nº do chip

O Discador GSM enviará 2

SMS’s para cada nº

cadastrado

Solicitar

congurações

do equipamento

via SMS para

todos os

números

cadastrados

*ST2

O Discador GSM enviará

8 SMS’s para cada nº

cadastrado

Solicitar

congurações do

equipamento via

SMS individual

*ST3

O Discador GSM enviará 8

SMS’s para o nº solicitante

cadastrado

_PORTUGUÊS

LISTA DE CONFIGURAÇÕES

CONFIGURAÇÕES COMANDO OBSERVAÇÃO

PADRÃO

FÁBRICA

Operação com

senha ?senha#comando 0000

Alteração de

senha #SENxxxx

xxxx - senha que

desejada com 4

dígitos.

Cadastro de

números de

operação e

noticação

#NCxxyyyy

xx – Posição de

memória (1 a 5)

yyy – Número do

usuário (o número

cadastrado deve

conter: 0, opera-

dora do chip que

está na discadora,

DDD e número do

usuário. Exemplo:

(04135997654321)

Tempo de

detecção de

sinal na entrada

#TDXXYYY

XX - Número de

entrada (01 ou

02)

yyy - Tempo em

segundos (000

a 999)

005

( 5 seg.)

PORTUGUÊS_ 9

Detecção

positiva e

negativa de sinal

na entrada

#DNXXY

XX - N° da

entrada

(01 ou 02).

Y: 0 - detecção

positiva;

1 - detecção

positiva e nega-

tiva;

2 - detecção

negativa.

1 (ativado)

Tempo de pulso

de acionamento

da saída

#TPXXYYY

XXX - N° da saída

(01 ou 02).

YYY - Tempo em

segundos (000 a

999).

001

(1 seg)

Habilita

noticação

de detecção

de evento e

execução de

comando

#NOTXYZ

Habilita notica-

ções de evento:

X - Realizar Cha-

mada Telefônica

Y - Enviar SMS

de evento na

entrada

Z - Enviar SMS de

conrmação

#NOT111

_PORTUGUÊS

Repetição de

noticação de

evento

#REXXY

XX - N° da

entrada (01 ou 02).

Y: 0 - desativada;

1 - ativado.

Desabilitado

Mensagem

personalizada de

noticação de

evento positivo

#MPXXmensagem

xx n° da entrada

mensagem

personalizada

quando ocorre

um evento positivo

na entrada.

Desabilitado

Mensagem

personalizada de

noticação de

evento negativo

#MNXXmensagem

xx n° da entrada

mensagem

personalizada

quando ocorre

um evento negativo

na entrada

Desabilitado

Envio de status

automaticamente #ATYYY

(1 A 999 HORAS) Desabilitado

Conguração

de fábrica, reset

default SMS

#RD

Reset do

equipamento ao

padrão de fábrica
