NeoMounts NM-D775SILVERPLUS Manuel utilisateur
NM-D775SILVERPLUS
IT
EN
NL
DE
FR
ES
PT
DK
Monitor desk mount
Monitor bureausteun
Monitor Tischhalterung
Support moniteur de bureau
Supporto da scrivania per monitor
Soporte de escritorio para monitor
Suporte de mesa para monitor
Bordbeslag skærm
NO
SE
FI
PL
CS
SK
RO
Bordstativ til skjerm
Skrivbordsfäste för bildskärm
Näytön pöytäteline
Uchwyt nabiurkowy do monitora
Stolní držák monitoru
Držiak na monitor
Suport de birou pentru monitor
WWW.NEOMOUNTS.COM
INSTRUCTION MANUAL
±90°
±180°
min270mm-max600mm
75mm
100mm
115mm
-45°
+45°
75mm
100mm
115mm
206mm
70mm min255mm-max320mm
±90°
min10mm-max45mm
±90° ±180°
min10mm-max45mm
PARTS
NM-D775SILVERPLUS
75x75 -
100x100 mm
27-60 cm 0-63 cm
1-18 kg |
2,2-39,7 lbs
10-45mm
Tool Drill
A. (x1) B. (x1) I. (x1) K. (x1) L. (x1) M-C. D5
(x4)
C. (x1) D. (x1) E. (x1) G. 3mm
(x1)
H. 6mm
(x1)
F. M8x150
(x1)
J. M8x90
(x1)
M-A. M4x12
(x4)
M-B. M5x12
(x4)
Clamp
STEP 1
L
K
H
J
I
Install the clamp to the desk - for desktop thickness
between 10-45 mm
Installeer de klem aan het bureau - voor bladdikte
10-45 mm
Befestigen der Klemme am Schreibtisch - für
Tischstärken zwischen 10-45 mm
Vissez la pince sur le bureau - pince prévue pour un
bureau d'épaisseur entre 1,0cm et 4,5cm
Installa il morsetto sulla scrivania - per spessore del
desktop tra 10-45 mm
Instale la abrazadera en el escritorio - para el grosor del
escritorio entre 10-45 mm
Instale a braçadeira na mesa - para espessura de mesa
entre 10-45 mm
Zainstaluj zacisk na biurku - dla grubości pulpitu od
10-45 mm
EN
NL
DE
FR
IT
ES
PT
PL
Install the grommet through the desk - for desktop
thickness between 10-45 mm
Installeer de doorvoer in het bureau - voor bladdikte
10-45 mm
Fixierung der Tülle durch den Schreibtisch - für
Tischstärken zwischen 10-45 mm
Pour une fixation traversante, vissez le support à travers
le bureau avec la plaque (E) sous le plateau - l'œillet est
prévu pour un bureau d'épaisseur entre 1,0cm et 4,5cm
Installa l'occhiello attraverso la scrivania - per spessore
del desktop tra 10-45 mm
Instale la arandela a través del escritorio - para el grosor
del escritorio entre 10-45 mm
Instale o anel através da mesa - para espessura de mesa
entre 10-45 mm
Zainstaluj przelotkę przez biurko - dla grubości pulpitu
od 10-45 mm
EN
NL
DE
FR
IT
ES
PT
PL
Attach the lower arm to the base
Bevestig het onderste deel van de arm aan de voet
Befestigen Sie den unteren Arm an der Basis
Insérez le bras (A) sur la base du support
Attaccare il braccio inferiore alla base
Adjuntar el brazo inferior a la base
Anexar o braço inferior à base
Przymocuj dolne ramię uchwytu do podstawy
EN
NL
DE
FR
IT
ES
PT
PL
10-45mm
or
±180° ±90°
Grommet
STEP 1
STEP 2
F
I
H
E
A
D
GG
Attach the upper arm to the lower arm
Bevestig het bovenste deel van de arm aan het onderste
deel van de arm
Befestigen Sie den oberen Arm am unteren Arm
Fixez le second bras (B) sur le bras inférieur (A) et le visser
Attaccare la parte superiore del braccio al braccio inferiore
Adjuntar el brazo inferior al brazo superior
Prenda o braço inferior ao braço superior
Przymocuj góne ramię do dolnego ramienia
EN
NL
DE
FR
IT
ES
PT
PL
Attach the VESA plates to the screens. Note: Do not
tighten/ loosen the screw in the middle of the VESA plate
Bevestig de VESA platen op de schermen. NB: Draai de
schroef in het midden van de VESA plaat niet aan
Befestigen Sie die VESA-Platten an den Bildschirmen.
Hinweis: Schraube in der Mitte der VESA-Platte weder
lockern noch anziehen
Vissez les plaques VESA (G) sur les écrans avec les
rondelles M-C et les vis M-A ou M-B selon vos écrans.
Remarque: Ne pas serrer/ desserrer la vis au milieu de la
plaque VESA
Attacca la piastra VESA agli schermi. Nota: non
stringere/ allentare la vite al centro della piastra VESA
Adjuntar las placas VESA a las pantallas. Nota: No
apriete/ afloje el tornillo en el centro de la placa VESA
Anexar as placas VESA aos monitores. Nota: Não
aperte/ afrouxe o parafuso no meio da placa VESA
Przymocuj płyty VESA do ekranów. Uwaga: Nie
dokręcaj/ luzuj śruby w środku płytki VESA
EN
NL
DE
FR
IT
ES
PT
PL
12
STEP 3
STEP 4
B
G
M-C
M-B
M-A
* Not Included

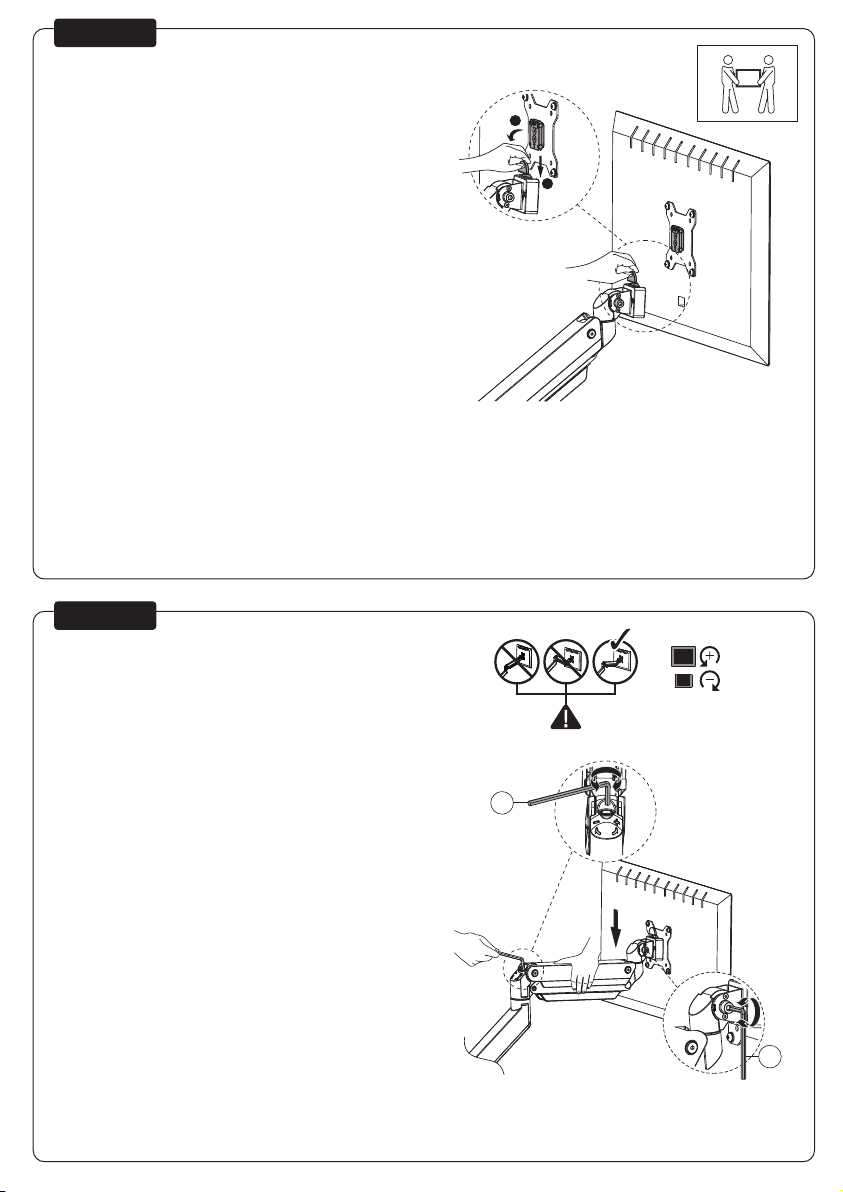

Install the monitor
Installeer de monitor
Installation des Monitors
Installation du moniteur
Installazione del Monitor
Instalar el monitor
Instalar o monitor
Zainstaluj monitor
EN
NL
DE
FR
IT
ES
PT
PL
Adjust the gas spring
Stel de gasveer af
Gasfeder-Höhenverstellung einstellen
Ajustez la dureté de l'articulation en serrant ou desserant
le ressort à gaz
Regolare la forza della molla
Ajustar la fuerza de resorte de gas
Ajuste a força da mola a gás
Ustawić naprężenie sprężyny
EN
NL
DE
FR
IT
ES
PT
PL
1
2
STEP 5
STEP 6
H
H
Remove the cable cover
Verwijder de kabelgoot
Entfernen Sie die Kabelabdeckung
Retirez les couvercles caches câbles
Rimuovere la copertura del cavo
Retire la cubierta del cable
Remova a tampa do cabo
Zdejmij osłonę kabli
EN
NL
DE
FR
IT
ES
PT
PL
Run cable through the cable cover
Leid de kabel(s) door de kabelgoot
Kabel durch die Kabelabdeckung führen
Positionnez vos câbles dans les goulettes prévues à cet
effet et reclipsez les caches câbles
Far passare il cavo attraverso la copertura del cavo
Pase el (los) cable (s) a través de la bandeja para cables
Passe o cabo pela tampa do cabo
Przeprowadź kabel przez osłonę kabla
EN
NL
DE
FR
IT
ES
PT
PL
STEP 7
STEP 8
Keep the screen in a balanced position
Houd het scherm in een gebalanceerde positie
Ausbalancieren den Bildschirm
Positionnez votre écran en l'équilibrant dans la position
désirée
Mantieni lo schermo in una posizione bilanciata
Mantenga la pantalla en una posición equilibrada
Mantenha a tela em uma posição equilibrada
Trzymaj ekranu w zrównoważonej pozycji
EN
NL
DE
FR
IT
ES
PT
PL
Adjust the mount to your desired position and loosen or
tighten the screws if necessary
Stel de steun in op de gewenste positie en draai de
schroeven indien nodig
Bringen Sie die Halterung in die gewünschte Position,
durch lockern oder anziehen der Schrauben
Positionnez le support dans la position désirée en
désserrant et resserant les articulations de hauteur,
d'inclinaison et de rotation
Regolare il supporto nella posizione desiderata e
allentare o serrare le viti se necessario
Coloque el soporte en la posición deseada y gire los
tornillos si es necesario
Ponha o suporte na posição desejada e afrouxe ou
aperte os parafusos, se necessário
Dostosuj pozycję uchwytu do twoich wymagań i poluzuj
zaciśnij śrubki, jeśli to konieczne
EN
NL
DE
FR
IT
ES
PT
PL
STEP 10
±90°/180°
+45°
-45°
±90°
±180°
±90°
STEP 9
H
G
