NeoMounts FPMA-D700D3 Manuel utilisateur

INSTRUCTION MANUAL

WWW.NEOMOUNTS.COM

FPMA-D700D3

Monitor desk mount

Monitor bureausteun

Monitor Tischhalterung

Support moniteur de bureau

Supporto da scrivania per monitor

Soporte de escritorio para monitor

Suporte de mesa para monitor

Bordbeslag skærm

Bordstativ til skjerm

Skrivbordsfäste för bildskärm

Näytön pöytäteline

Uchwyt nabiurkowy do monitora

Stolní držák monitoru

Držiak na monitor

Suport de birou pentru monitor

max1290mm

Ø50.8

min318~max420mm

per34mm

90°

80°

-13°

90°

100mm

105mm

75mm

30~100mm

360°

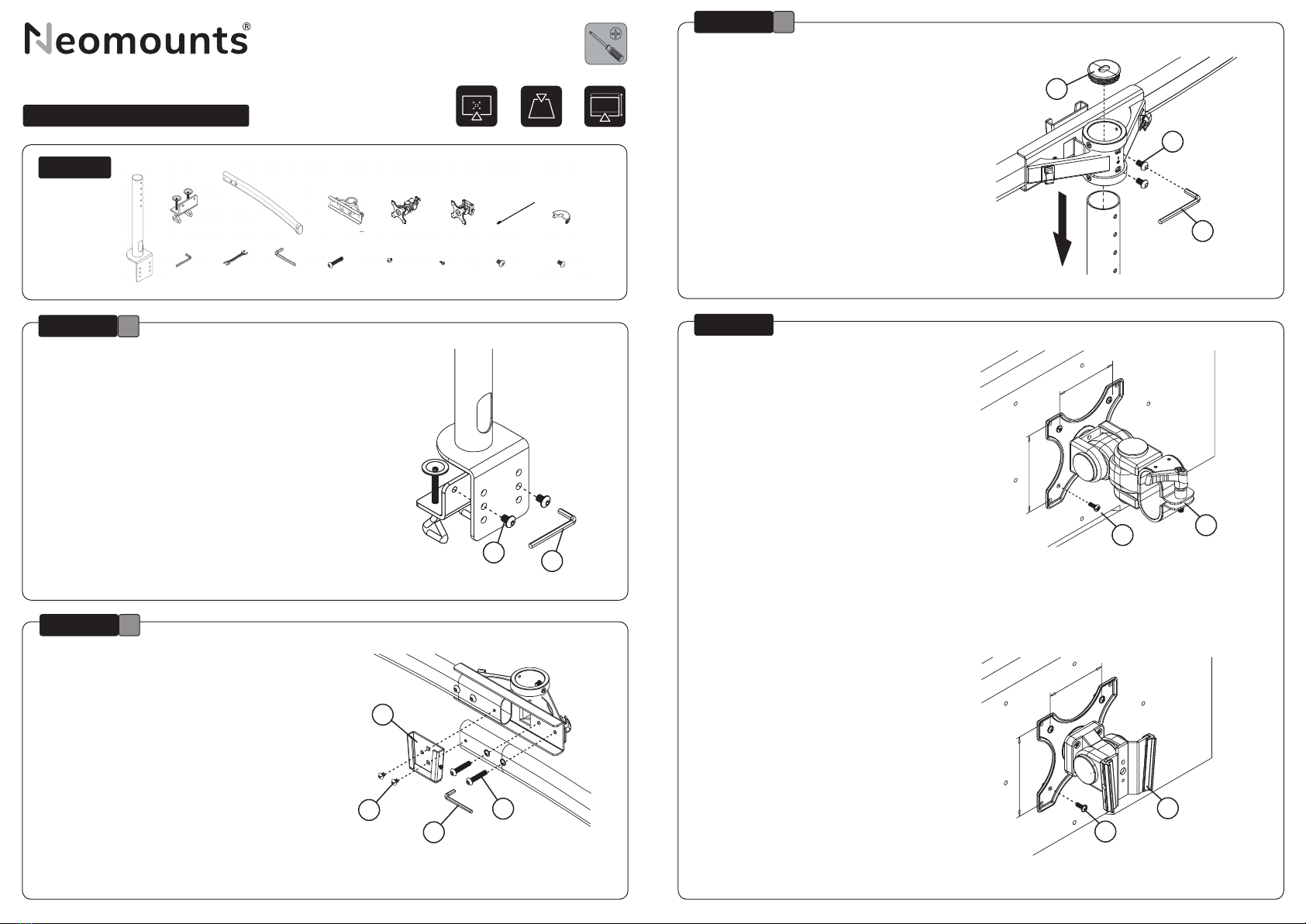

Mount the clamp to the rod and install to the desk

Monteer de klem aan de stang en installeer aan het bureau

Befestigen Sie die Klemme an der Stange und installieren

Sie sie auf dem Schreibtisch

Montez la pince sur la barre et installez-la sur le bureau

Montare il morsetto sulla barra e installarlo sulla scrivania

Monte la abrazadera en la barra e instálela en el escritorio

Montar a braçadeira na barra e instalar na secretária

Zamontuj zacisk na pręcie i zainstaluj na biurku

STEP 1

Connect the crossbars with the intermediate piece

Verbind de crossbars met behulp van het tussenstuk

Verbinden Sie der Querstangen mit dem Zwischenstück

Connectez les barres transversales en utilisant la pièce de

connexion

Collegare le barre trasversali con il pezzo intermedio

Conecte las barras transversales usando la pieza de conexión

Ligue as barras transversais com a peça intermédia

Połącz poprzeczki z elementem pośrednim

STEP 1

Attach the crossbar to the rod

Bevestig de crossbar aan de stang

Bevestigen Sie der Querstrebe an der Stange

Fixez la barre transversale au tube

Attaccare la barra trasversale al palo

Coloque la barra transversal a la barra

Anexe a barra transversal ao poste

Przymocuj belkę mocującą do słupa

STEP 1

Attach the VESA plates to the monitors

Bevestig de VESA-platen aan de monitoren

Befestigen Sie die VESA-Platten an den Monitoren

Fixez les plaques VESA sur les moniteurs

Fissare le piastre VESA ai monitor

Fixar as placas VESA nos monitores

Przymocuj płytki VESA do monitorów

STEP 2

100

PARTS

FPMA-D700D3

Tool

Screen size

VESA

Weight capacity

Tilt

Swivel

Rotate

Height

Depth

Gas spring

Curved screen compatible

Quick-release VESA

Top-x clamp

180° lock system

Handlebar

Crossbar

Cable management

Screen size

VESA

Weight capacity

Tilt

Swivel

Rotate

Height

Depth

Gas spring

Curved screen compatible

Quick-release VESA

Top-x clamp

180° lock system

Handlebar

Crossbar

Cable management

0-8 kg

(3x)

32-42 cm

A. (x1)

Screen size

VESA

Weight capacity

Tilt

Swivel

Rotate

Height

Depth

Gas spring

Curved screen compatible

Quick-release VESA

Top-x clamp

180° lock system

Handlebar

Crossbar

Cable management

Screen size

VESA

Weight capacity

Tilt

Swivel

Rotate

Height

Depth

Gas spring

Curved screen compatible

Quick-release VESA

Top-x clamp

180° lock system

Handlebar

Crossbar

Cable management

75x75 |

100x100 mm

B. (x1) C. (x2) D. (x1) E1. (x2) E2. (x1) F. (x2) G. (x2)

H. M6

(x1)

I. (x1) J. M5

(x1)

K. M8x40

(x4)

L. M6x8

(x2)

M. M4x10

(x12)

N. 3/8”x1/2”

(x2)

O. M8x14

(x2)

Screen size

VESA

Weight capacity

Tilt

Swivel

Rotate

Height

Depth

Gas spring

Curved screen compatible

Quick-release VESA

Top-x clamp

180° lock system

Handlebar

Crossbar

Cable management

Screen size

VESA

Weight capacity

Tilt

Swivel

Rotate

Height

Depth

Gas spring

Curved screen compatible

Quick-release VESA

Top-x clamp

180° lock system

Handlebar

Crossbar

Cable management

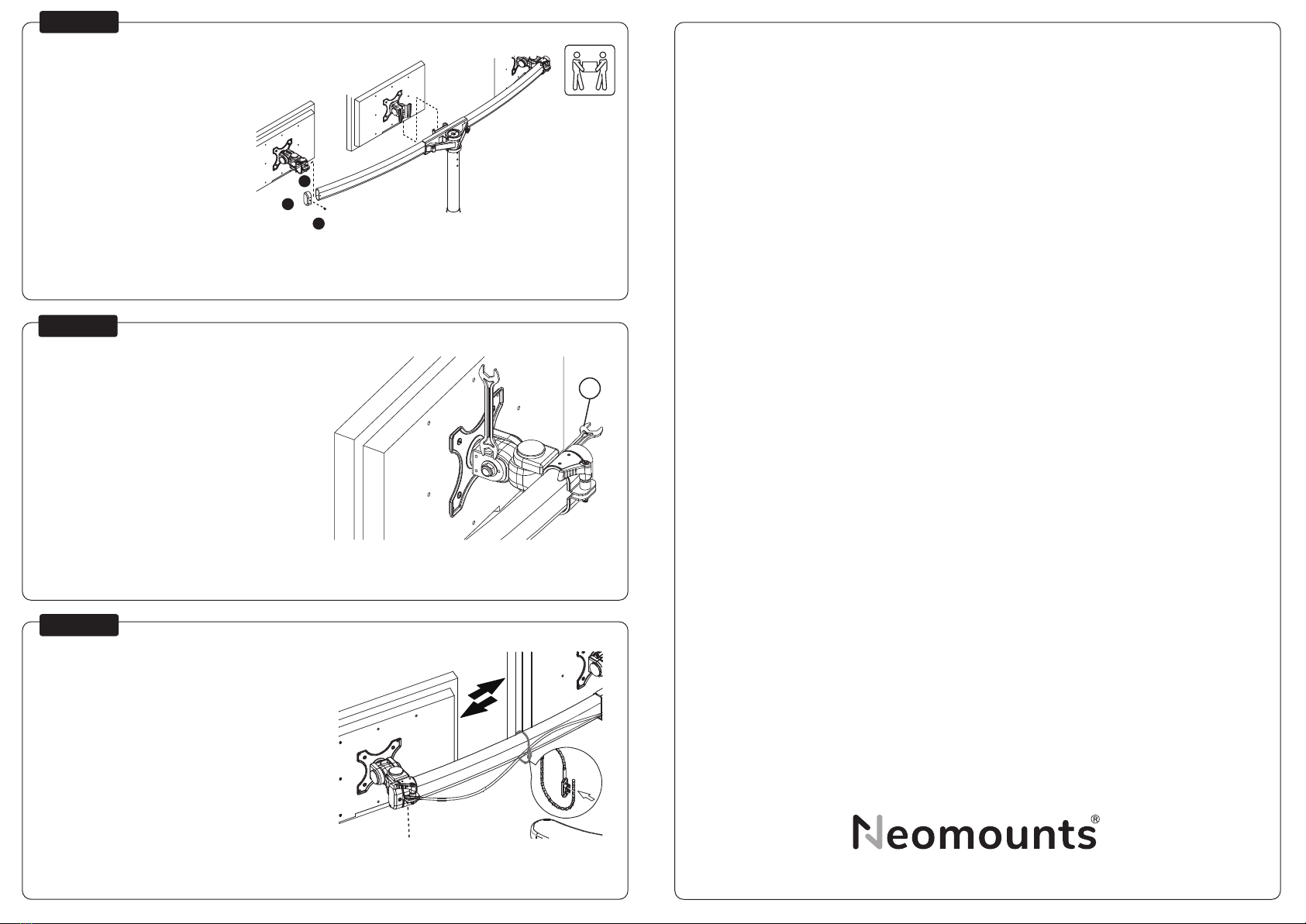

Install the monitors

Installeer de monitoren

Installieren Sie die Monitore

Installer les écrans

Installazione dei monitor

Instalar los monitores

Instalar nos monitores

Zainstaluj monitory

STEP 3

Adjust the torque

Stel het koppel in

Einstellen des Drehmoments

Réglage du couple

Regolazione della coppia

Ajuste el tornillo

Ajustar os parafusos

Regulacja momentu obrotowego

Route the cables and adjust the mount to the desired position

Geleid de kabels en stel de steun in op de gewenste positie

Verlegen Sie die Kabel und richten Sie die Halterung an der

gewünschten Position aus

Acheminez les câbles et réglez le support dans la position

souhaitée

Instradare i cavi e regolare il supporto nella posizione desi-

derata

Pase los cables y ajuste el soporte a la posición deseada

Encaminhar os cabos e ajustar o suporte para a posição

pretendida

Poprowadź kable i wyreguluj mocowanie do żądanej pozycji

STEP 4

STEP 5

Tighten

23.12
