Nemo Studio WALKLINE Facade Manuel utilisateur

WALKLINE Façade

Outdoor linear

Istruzioni per il montaggio

Mounting Instructions

614/914/1214

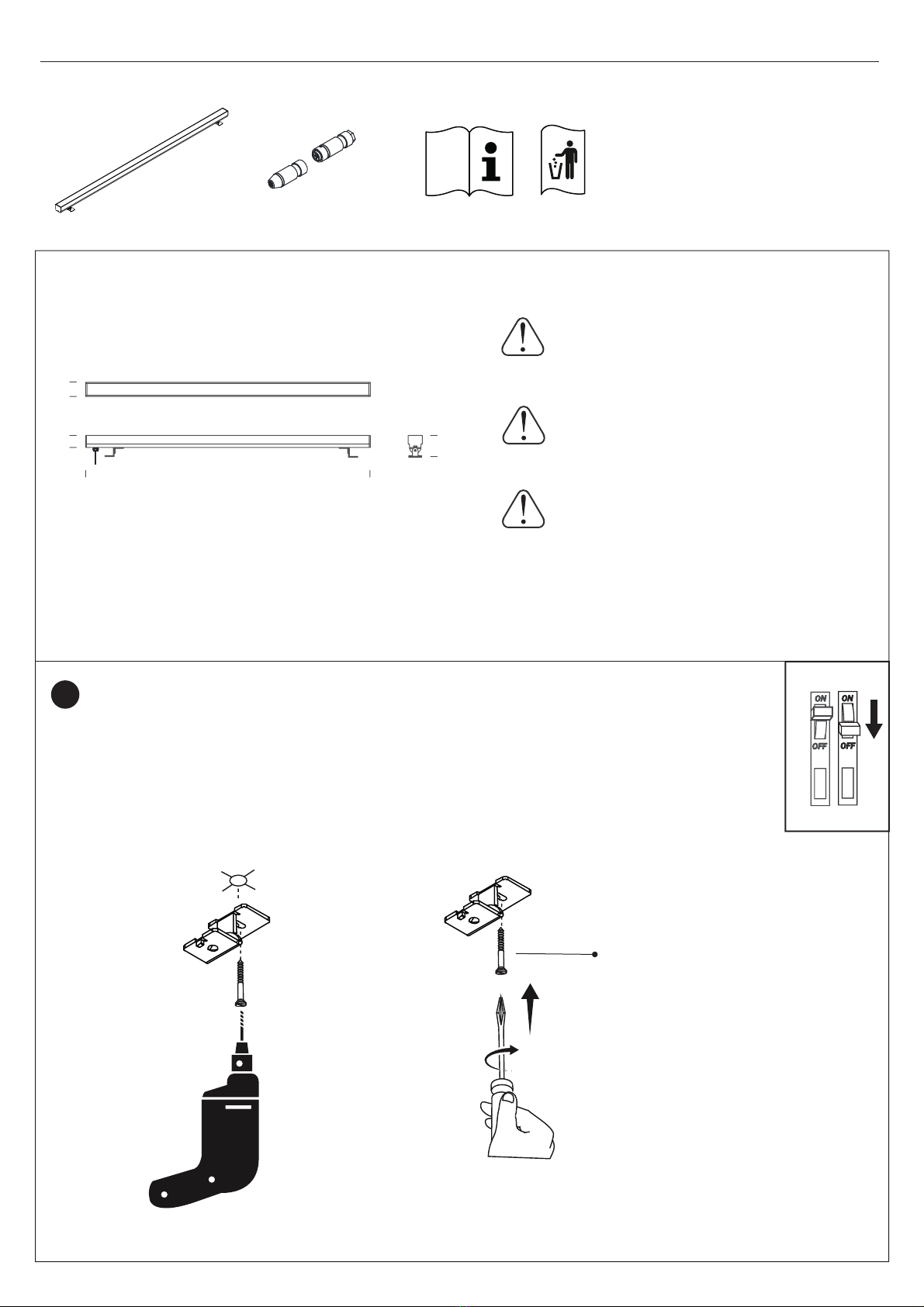

Contenuto imballo / Box contents

Eettuare il cablaggio usando un sistema che

garantisca almeno il grado IP della lamapda/

Make the wiring using a system that

guarantees at least the IP grade of the lamp

Installazione / Installation

La morsettiera di alimentazione non è

inclusa/the terminal block not included

L'installazione deve essere fatta da

personale qualiﬁcato./Installation should be

carried out by a suitable qualiﬁed installer.

viti/screws (not included)

1Creare i fori per i punti di fissaggio e inserire i tasselli

in posizione corretta per fissare le staffe

Drill the holes for the dowels in the correct position to fix the

brackets

* Veriﬁcare la tensione di ingresso supportata dagli alimentatori / Verify the input tension supported from drivers.

L=1mt (sez. 2x1mm2 )

LED PowerDriver

INPUT

OUTPUT

Red

Blue

Black Red

junction box ≥ IP67

(not included)

100 - 240V*

50~60Hz

IP68 Connectors (included)

LED power driver

230V

1.0mm2

Cavo/Cable Distanza massima/

Max Distance

30m

50m

1.5mm2

Alimentatori/ LED Drivers (SELV)

Controlli compatibili / Compatible controls:

DMX

0/1-10V SYSTEM

IN24VDC

DRIVER 24V

Alimentatori/ LED Drivers

non inclusi/not included

Caratteristiche/

Specifications

Esempio di collegamento (connessione in parallelo) / Example of connection (paralell connection)

ENGLISH

CAUTION

OUTDOOR LUMINAIRE

Installation should be carried

out by a suitable qualiﬁed

installer. / Disconnect main

voltage before maintenace

operation / All wiring and

maintenance must be

performed with the main

switch in the OFF position /

Don’t open the luminaire.

Connect the ﬁtting to the

power supply only after

connecting all LED to the

driver (when expected) / In

case of failure, upon a return

authorization of NEMO

Studio, the product will be not

neither open or dismounted

and the cable must be cut

leaving at least 10/15cm / Make

the wiring using a system that

guarantees at least the IP grade

of the spot. /

Se previsto, use only bulbs of

suitable type and power speci-

ﬁed in the label / Do not install

ﬁxture in environment with

presence of chlorine, salt air or

aggressive agents, if not

expressly mentioned. / The

color temperature (CCT) of

LED sources can be dierent

from the declared nominal

value within a range of ±5%. /

NEMO reserves the right to

make any technical or formal

alterations to its products

without giving prior notice,

especially for LED sources. /

We recommend you to keep

instructions for further consul-

tations.

ITALIANO

AVVERTENZE

LAMPADE OUTDOOR

L'installazione deve essere fatta

da personale qualiﬁcato. /

Togliere tensione prima di

eseguire operazioni di

manutenzione / Tutte le

operazioni di cablaggio e

manutenzione vanno eseguite

con l’interruttore generale in

posizione OFF / Non aprire il

faretto/lampada.

Dare tensione all’impianto solo

dopo aver collegato tutti i LED

all’alimentatore (quando

previsto) / In caso di guasti,

previa autorizzazione al reso di

NEMO Studio il prodotto non

dovrà essere nè aperto nè

smontato e il cavo deve essere

tagliato lasciandone almeno

10/15cm/ Eettuare il cablag-

gio usando un sistema che

garantisca almeno il grado IP

del faretto /

Se previsto, usare esclusiva-

mente le lampadine del tipo e

della potenza indicate nei dati

dell’etichetta. / Quando non è

espressamente indicato evitare

di esporre il prodotto in

ambienti con presenza di cloro,

salsedine o altri agenti aggres-

sivi. / La temperature di colore

(CCT) delle sorgenti LED può

dierire dal valore nominale

diichiarato in un range di ±5% /

NEMO si riserva di apportare

qualsiasi modiﬁca tecnica o

formale senza preavviso,

soprattutto per quanto

concerne le sorgenti LED. /

Queste istruzioni devono

essere conservate con cura per

ogni ulteriore consultazione.

ITALIANO

SMALTIMENTO

DELL’APPARECCHIO

Questo apparecchio di illumi-

nazione è prodotto in conform-

ità alla Direttiva EU

2012/19/EU.

Secondo la direttiva comuni-

taria WEEE (Waste Electrical

and Electronic Equipment)

l’apparecchio non può essere

smaltito con i riﬁuti indieren-

ziati. Deve essere portato nelle

strutture locali per lo smalti-

mento ed il riciclaggio dei

prodotti elettronici.

ENGLISH

EQUIPMENT DISPOSAL

This lamp has been manufac-

tured according to Directive

EU 2012/19/EU.

In accordance with EU Direc-

tive WEEE (Waste Electrical

and Electronic Equipment),

luminaires must not be

disposed of with other house-

hold waste. At the end of their

life, luminaires must be taken

to the appropriate local facility

available for the disposal or

recycling of electronic

products.

ITALIANO

ISTRUZIONI DI SICUREZZA

PER LA PULIZIA DELLE

LAMPADE

Pulire periodicamente gli

apparecchi per rimuovere gli

accumuli di sporco e sostanze che

si depositano sulle superﬁci a

contatto con aria/acqua. Prima

della pulizia, spegnere l’apparec-

chio e lasciarlo rareddare. Gli

intervalli ed i metodi richiesti a

tale riguardo dipendono dal luogo

e dalla situazione di montaggio

nonché dalle condizioni ambien-

tali.

Eettuare le pulizia utilizzando un

panno morbido inumidito in acqua

tiepida. Non usare prodotti per la

pulizia a base acida per pulire i

faretti. Non utilizzare idropulitri-

ci. Nessuna parte degli apparecchi

installati in esterno deve entrare

in contatto con sostanze chimiche

aggressive (es. fertilizzanti,

diserbanti, calce,

acidi e sostanze potenzialmente

corrosive, etc…).

Non trattare con detersivi granu-

losi e/o con spugne ruvide o

abrasive.

Rivolgersi alla Nemo in caso di

dubbio sulla modalità di pulizia

della lampada.

ENGLISH

LIGHTING CLEANING

SAFETY INSTRUCTIOS

It is essential to clean the

luminaire periodically at regular

intervals to remove the dust, dirt,

limestone or other contamina-

tions.

Before cleaning the luminaire,

switch o the power supply and let

it cool down. Not maintaining the

luminaires may result in malfunc-

tioning.

Clean the luminaires using a soft

cloth damped in lukewarm water.

Do not use cleaning products

which contain acidic substances.

not use cleaner machines.

Luminaires must not be used in

corrosive environments, exposure

to corrosive substances must

always be avoided. Do not use

grainy

detergent and/or rough or

abrasive sponges.

Contact NEMO in case of

doubts regarding lamp

cleaning.

max

35˚C

-20˚C

18W/m

IP67

IK10

Ilti Luce Srl - Strada Borgata Paradiso 20 - 10036 Settimo Torinese (TO) ITALY

Tel +39 011 7657301

[email protected] - nemolighting.com

NEMO Studio

The text and images are protected by copyright.

Unauthorized reproduction.

Lamping

Versione 1.0

Data ultimo aggiornamento 02/12/2022

- Il LED e il cavo di alimentazione non possono essere sostituiti dall’utente ﬁnale. Rivolgersi a NEMO STUDIO

(unico centro autorizzato).

The LED and the cables cannot be changed in the luminaire from the end-user.Please contact NEMO STUDIO

(only authorized center).

- Questo apparecchio contiene lampade a LED integrate.

This luminaire contains built-in LED lamps.

- Questo prodotto contiene una sorgente luminosa di classe di ecienza energetica <F>

This product contains a light source of energy eciency class <F>

- Non ﬁssare direttamente la fonte luminosa

Don't look directly at the light source
