AK8 AND GICSK

INSTALLATION INSTRUCTIONS

FOR MODEL NPI-40

Included in the AK8 kit:

ITEM # PART# DESCRIPTION QTY

1 W263-0096 Top Flashing 1

2 W263-0098 Left Flashing 1

3 W263-0097 Right Flashing 1

4 W385-0334 Napoleon Logo 1

W570-0001 Screw, #8 x 3/8" 2

W570-0006 Screw, #8 x 1/2" 4

W570-0020 Screw, #8-32 x 3/8" 4

W735-0026 Lock Washer, #8 4

W450-0008 Nut, #8-32 Hex 4

1. Secure the Right Flashing to the right side of the unit using two

of the #8 x 1/2" screws. NOTE: Feed the Air Control Rod into

the Air Control Slot on the Right Flashing before securing.

(FIGURE 1)

FIGURE 1

RIGHT

FLASHING

AIR

CONTROL

ROD

CONTROL

PANEL

LOW

AIR

CONTROL

SLOT

BURN

RATE LABEL

LOW

HIGH

1 1/2”

TOP

FLASHING

FIGURE 3

FIGURE 2

PUSHTO START / POUSSEE POUR COMMENCER

W385-0355

OPTIMUM

SHIPPING

BRACKET

SECURING

SCREWS

CONTROL

PANEL

SECURING

SCREWS

AK8 INSTALLATION

2. Twist spring handle (supplied with the heater) onto the air

control rod until it hits the stop.

3. Remove the two control panel securing screws, discard the

screws and shipping bracket.

(FIGURE 2)

4. Secure the control panel to the Right Flashing using the two

#8 x 3/8" screws. (FIGURE 2) Secure the Left Flashing with the

remaining #8 x 1/2" screws.

5. Align the holes in

the top of the Right

and Left Flashing

with those on the

bottom lip of the Top

Flashing and secure

from the rear using

the four #8-32 x 3/8"

screws, washers and

nuts.(FIGURE 3)

6. Afﬁx the burn rate

label under the slots

on the right ﬂashing 1 1/2" in from the inside edge, with the word

"LOW" to the left. (FIGURE 1)

Shown with AK8 and GICSK installed

LOW

HIGH

GICSK INSTALLATION

Refer to steps #11 and #12, as well as all warnings, in the

instructions included with your GICSK kit for installation.

NOTE: Afﬁx the logo to the bottom left hand corner

of the left ﬂashing after the GICSK has been installed.

W415-0656 / B / 10.19.11

:ROI6WHHO/WG1DSROHRQ5G%DUULH21/0*&DQDGDWpOpFRSLHXUZZZQDSROHRQIR\HUVFRP

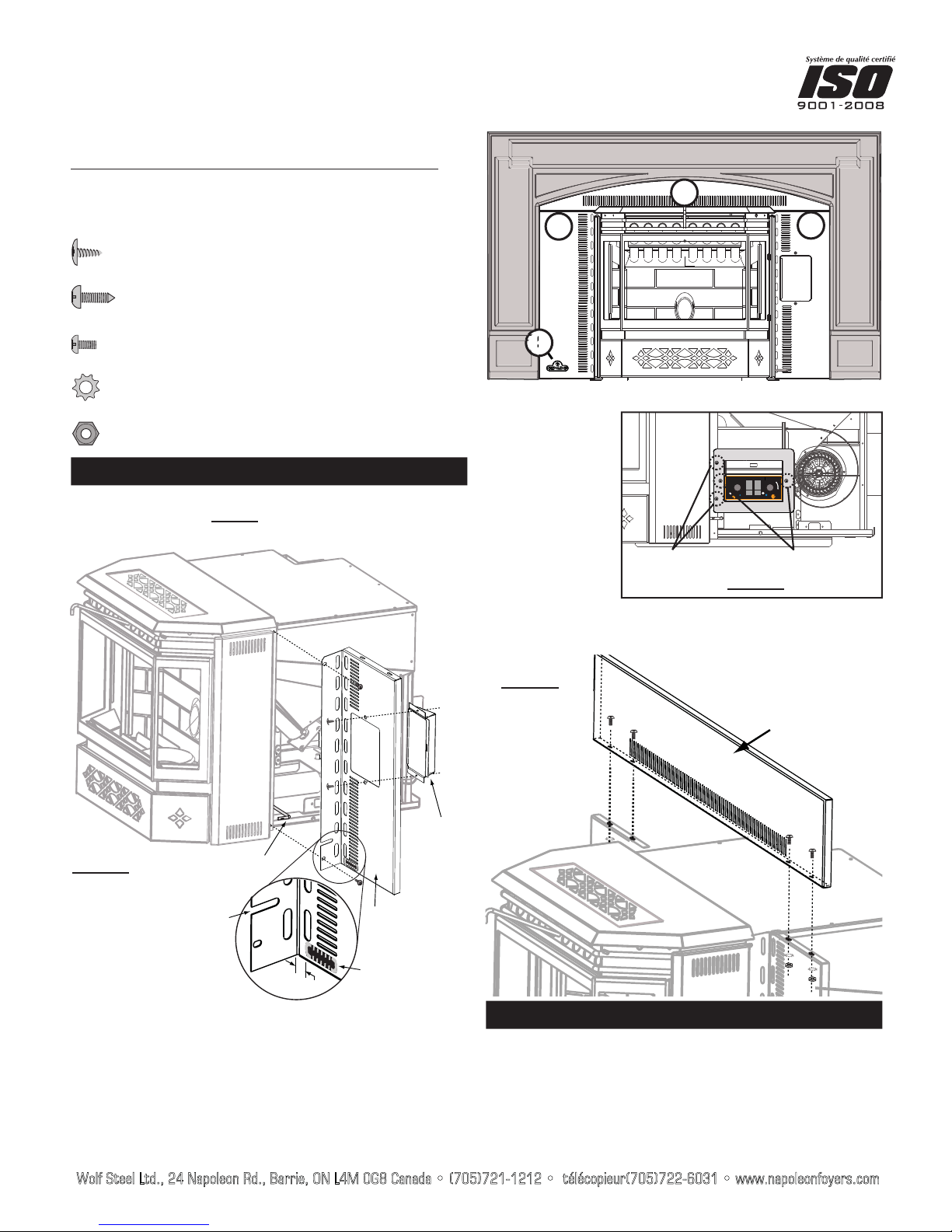

INSTRUCTIONS D'INSTALLATION

DU AK8 ET DU GICSK

POUR LE MODÈLE NPI-40

L'ensemble AK8 comprend :

# N° DE PIÈCE DESCRIPTION QTÉ

1 W263-0096 Panneau supérieur 1

2 W263-0098 Panneau gauche 1

3 W263-0097 Panneau droit 1

4 W385-0334 Logo Napoléon 1

W570-0001 Vis #8 x 3/8" 2

W570-0006 Vis #8 x 1/2" 4

W570-0020 Vis #8-32 x 3/8" 4

W735-0026 Rondelle de blocage #8 4

W450-0008 Écrou hexagonal #8-32 4

1. Fixez le panneau droit au côté droit de l'appareil à l'aide de

deux des vis #8 x 1/2". NOTE :Avant de ﬁxer, passez la tige de

contrôle d'air dans la fente sur le panneau droit. (FIGURE 1)

FIGURE 1

PANNEAU

DROIT

TIGE DE

CONTRÔLE

D’AIR

FENTE

PANNEAU D

COMMAND

ÉTIQUETTE

DE VITESSE DE

COMBUSTION

LOW

HIGH

LOW

1 1/2”

PANNEAU

SUPÉRIEUR

FIGURE 3

INSTALLATION DU AK8

2. Fixez la poignée à ressort (fourni avec l'appareil) sur la tige de

contrôle d'air jusqu'à ce qu'elle atteigne l'arrêtoir.

3. Retirez les deux vis du panneau de commande et les vis du

support de transport, jetez les vis et le support de transport.

(FIGURE 2)

4. Fixez le panneau de commande au panneau droit à l'aide des

deux vis #8 x 3/8". (FIGURE 2) Fixez le panneau gauche à l'aide

des deux dernières vis #8 x 1/2".

5. Alignez les trous

sur le dessus des

panneaux gauche et

droit avec ceux du

rebord inférieur du

panneau supérieur

et ﬁxez par l'arrière

à l'aide des quatre

vis #8-32 x 3/8",

des rondelles et des

écrous. (FIGURE 3)

6. Afﬁx the burn rate

label under the slots on the right ﬂashing 1 1/2" in from the inside

edge, with the word "LOW" to the left. (FIGURE 1)

Illustré avec le AK8 et le GICSK installés

INSTALLATION DU GICSK

Référez-vous aux étapes #11 et #12 de même qu'à

toutes les mises en garde dans le feuillet d'instructions du

GICSK.

NOTE : Fixez le logo dans le coin inférieur gauche du

panneau d'extension gauche une fois que le GICSK

est installé.

PUSHTO START / POUSSEE POUR COMMENCER

W385-0355

OPTIMUM

VIS DU SUPPORT

DE TRANSPORT VIS DU PANNEAU

DE COMMANDE

FIGURE 2
