Napoleon PRPH35 Manuel utilisateur

WARNING

Included in this kit:

PRPH35 PRPH40 PRPH46 PRPHR35 PRPHR40 PRPHR46 DESCRIPTION QTY

W090-0160 W090-0164 W090-0165 W090-0175 W090-0176 W090-0177 REAR PORCELAIN PANEL 1

W090-0161 W090-0161 W090-0161 W090-0173 W090-0173 W090-0173 LEFT PORCELAIN PANEL 1

W090-0162 W090-0162 W090-0162 W090-0174 W090-0174 W090-0174 RIGHT PORCELAIN PANEL 1

:ROI6WHHO/WG1DSROHRQ5G%DUULH21/0*&DQDGD    ID[  ZZZQDSROHRQILUHSODFHVFR

W415-0709 / E / 10.14.11

PRPH(R)35, PRPH(R)40, PRPH(R)46

PORCELAIN REFLECTIVE RADIANT PANEL

INSTALLATION INSTRUCTIONS

1. To prepare for kit installation, ﬁrst remove the glass door, and the logs as per the installation instructions. (Figure 1)

2. Remove the front bafﬂe. (Figure 1)

3. Centre the rear porcelain panel against the back of the ﬁrebox.

4. Remove the 4 screws from the right and left sides of the ﬁrebox.

5. Align the holes in the right porcelain panel with the holes in the side of the ﬁrebox and secure using the 2 screws

removed in Step 3. Repeat for the left side. (Figure 2)

6. Reposition the front bafﬂe and logs. Re-install the glass door.

ENSURE THE UNIT IS COMPLETELY COOL BEFORE STARTING INSTALLATION

Figure 1 Figure 2

PRPH35 ILLUSTRATED

AVERTISSEMENT

Cet ensemble comprend:

PRPH35 PRPH40 PRPH46 PRPHR35 PRPHR40 PRPHR46 DESCRIPTION QTY

W090-0160 W090-0164 W090-0165 W090-0175 W090-0176 W090-0177 Panneau de porcelaine arrière 1

W090-0161 W090-0161 W090-0161 W090-0173 W090-0173 W090-0173 Panneau de porcelaine gauche 1

W090-0162 W090-0162 W090-0162 W090-0174 W090-0174 W090-0174 Panneau de porcelaine droit 1

:ROI6WHHO/WG1DSROHRQ5G%DUULH21/0*&DQDGDWpOpFRSLHXUZZZQDSROHRQIR\HUVFRP

W415-0709 / E / 10.14.11

INSTRUCTIONS D’INSTALLATION DES PANNEAUX

RÉFLECTEURS RADIANTS EN PORCELAINE

PRPH(R)35, PRPH(R)40, PRPH(R)46

1. En préparation pour l’installation des panneaux, retirez d’abord la porte vitrée et ensuite les bûches selon les

instructions d’installation. (Figure 1)

2. Retirez le déﬂecteur avant (Figure 1)

3. Centrez le panneau de porcelaine arrière avec l’arrière de la chambre de combustion.

4. Retirez les 4 vis des côtés droit et gauche de la chambre de combustion.

5. Alignez les trous du panneau de porcelaine droit aux trous sur le côté de la chambre de combustion et ﬁxez à l’aide

des 2 vis retirées lors de l’étape 3. Procédez de la même façon pour le côté gauche. (Figure 2)

6. Replacez le déﬂecteur avant et les bûches. Réinstallez la porte vitrée.

ASSUREZ-VOUS QUE LE FOYER EST COMPLÈTEMENT REFROIDI AVANT DE DÉBUTER L’INSTALLATION

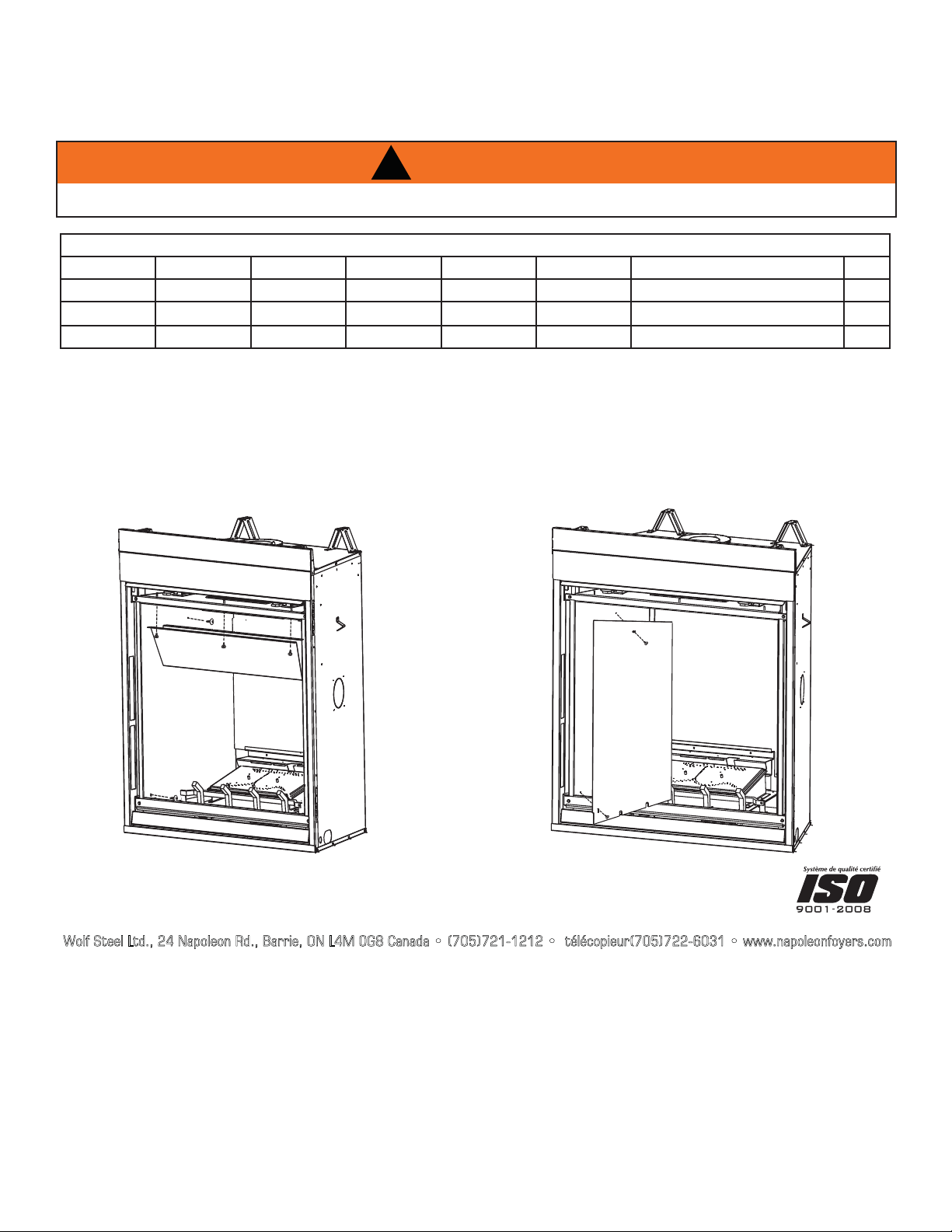

Figure 1 Figure 2

PRPH35 ILLUSTRÉ
