MikroTik RB2011iL-IN Manuel

MSD DIGITAL INTELLIGENCE SDN. BHD.

STANDARD OPERATING PROCEDURE

For

MIKROTIK ROUTERBOARD RB2011iL-IN

V 1.0/Wi1M

Cable Connection Image

ETH 1 Modem 1 (192.168.1.1)

ETH 2 Modem 2 (192.168.2.1)

ETH 3 Modem 3 (192.168.3.1)

ETH 4 Modem 4 (192.168.4.1)

ETH 5 Modem 5 (192.168.5.1)

ETH 6 Modem 6 (192.168.6.1)

ETH 7 Modem 7 (192.168.7.1)

ETH 8 Modem 8 (192.168.8.1)

ETH 9 AP

ETH 10 Management Port / Reserve AP

*** Each site may be different in terms of the number of modem in use

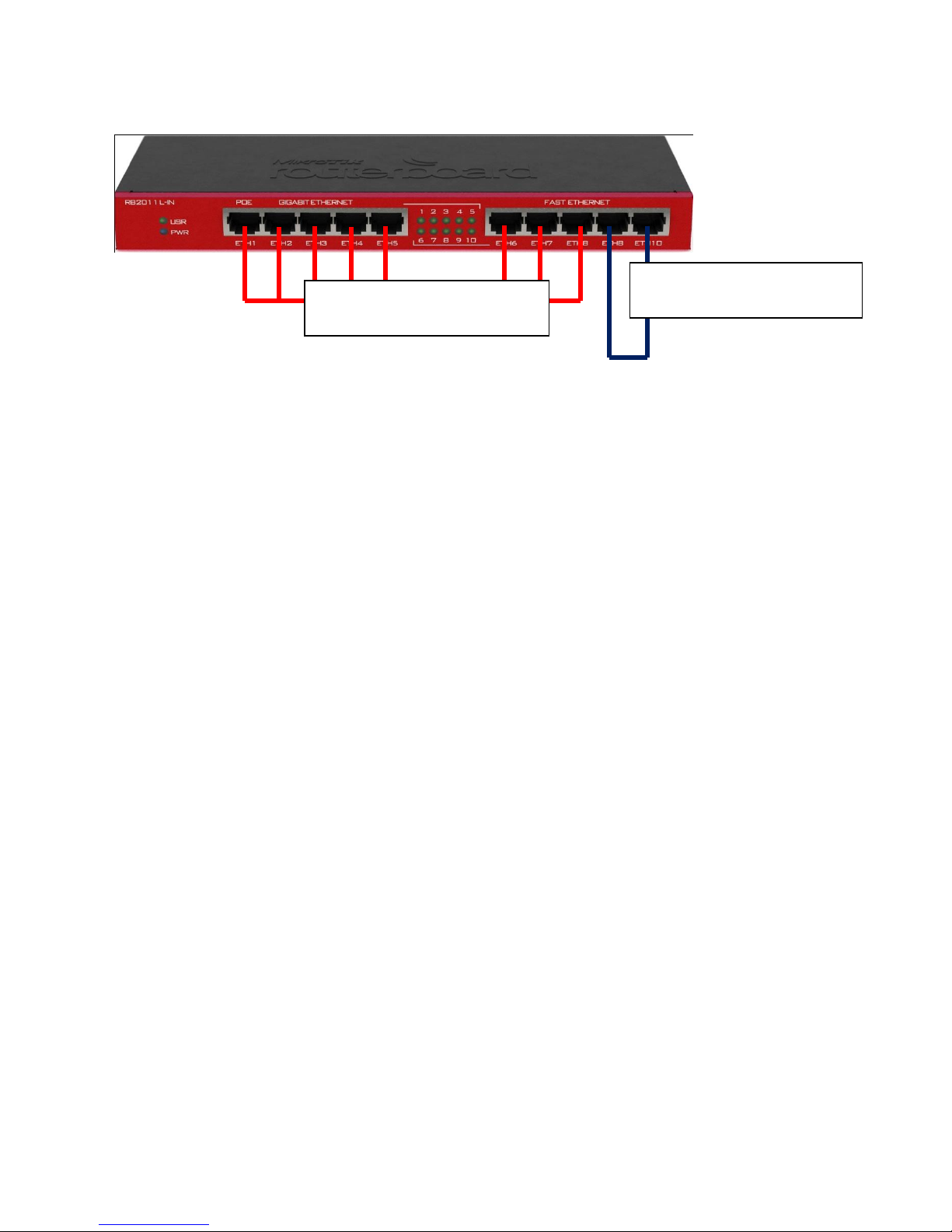

Eth 9 or Eth 10

Cable Connection to AP

Eth 1 to Eth 8

Cable Connection from modem

1. Download configuration file from http://cbc2home.it.msd.net.my/manual/wi1m/Wi1M-

Bonding-only.backup

2. The Configuration file already been preconfigured

a. Bonding Policies

b. DNS

c. SNTP

d. Password

e. NAT & Routing

f. Interface, Port & Bridge

3. Plug in laptop or PC to eth 9 or eth 10 on Mikrotik router using network cable.

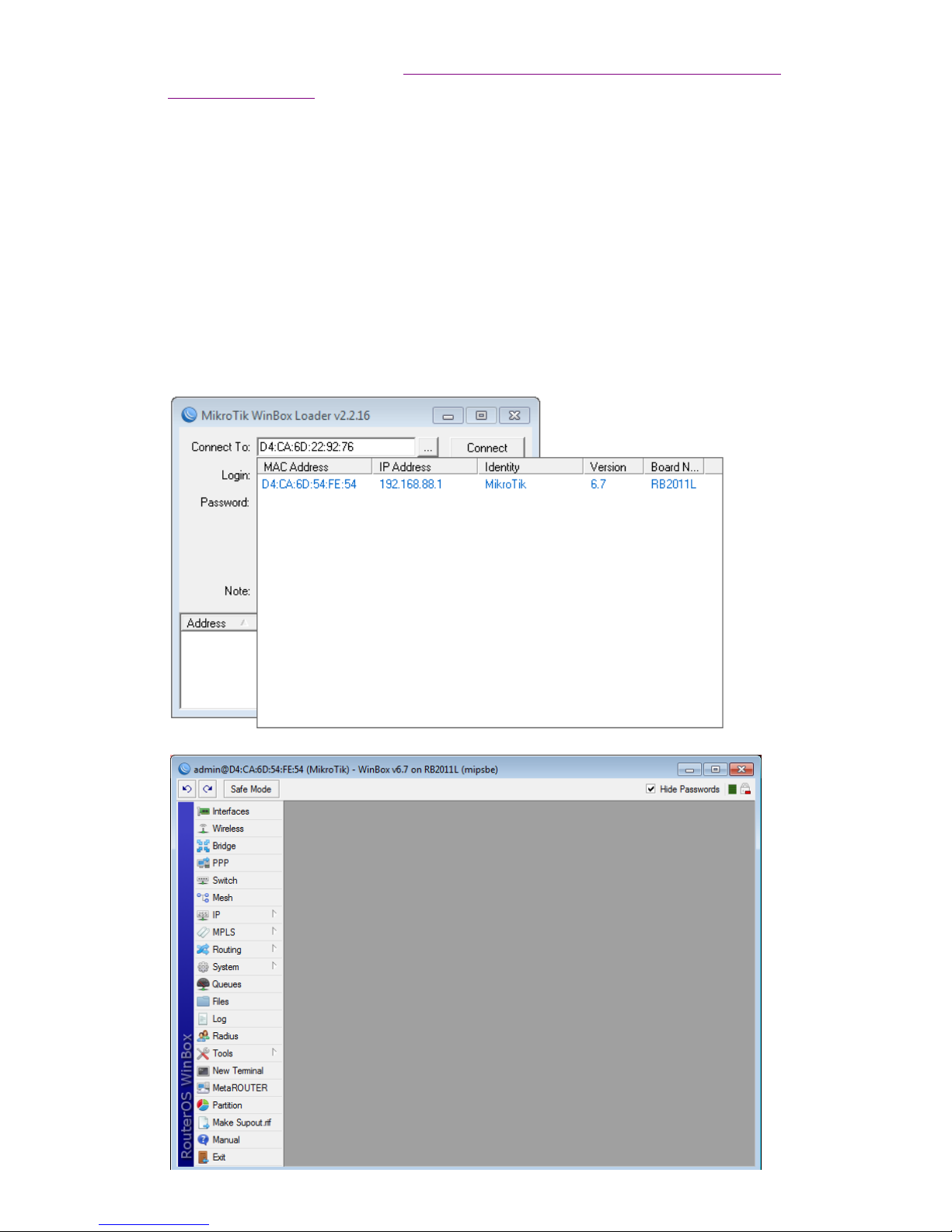

4. Run Winbox.exe and connect to the router using Mac Address

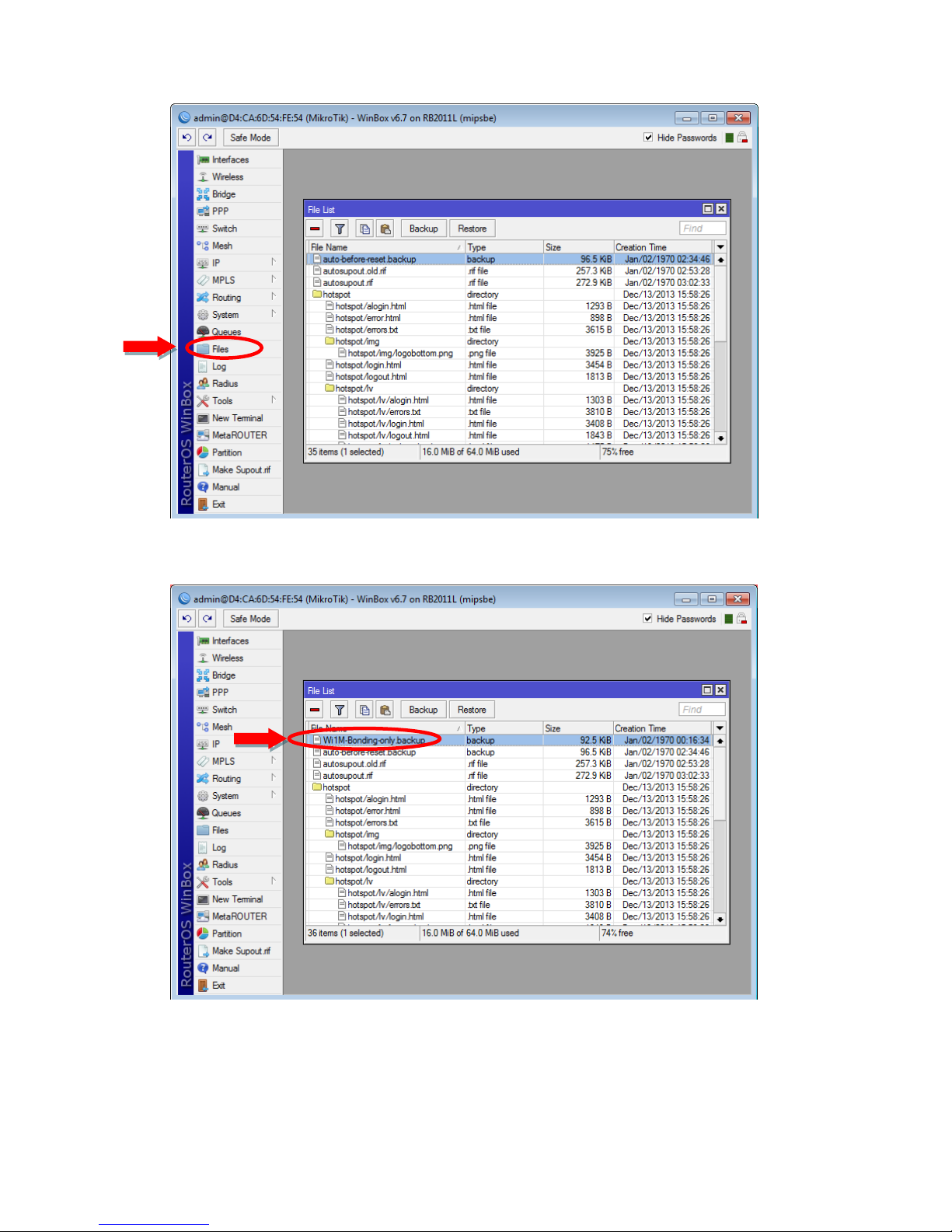

5. Then, Click Files

6. Drag or copy the downloaded configuration file to File List.

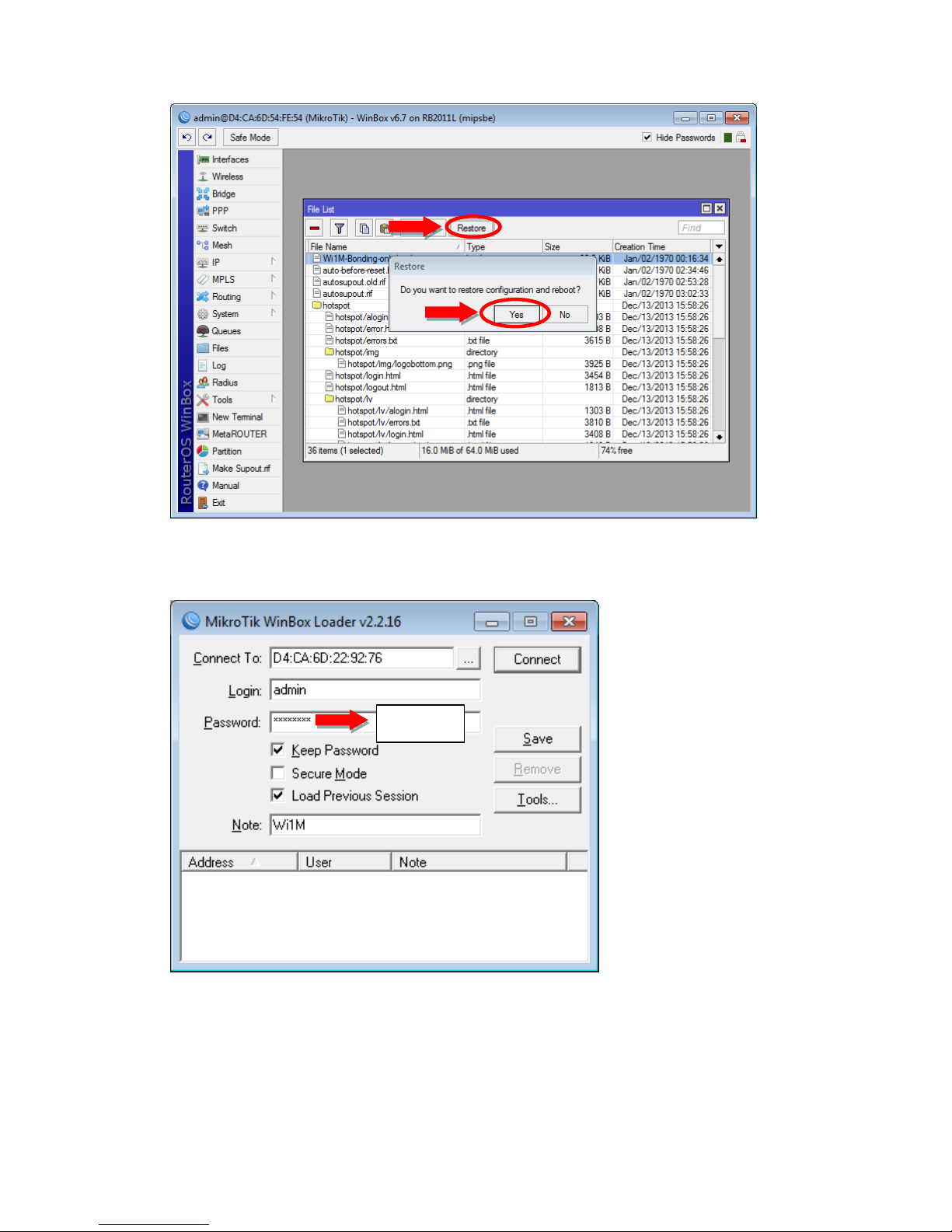

7. Select the configuration file the click Restore then yes. Wait for a moment until the router

disconnects itself.

8. Reconnect the router using Mac Address and set password “m5d1t383”

m5d1t38

3

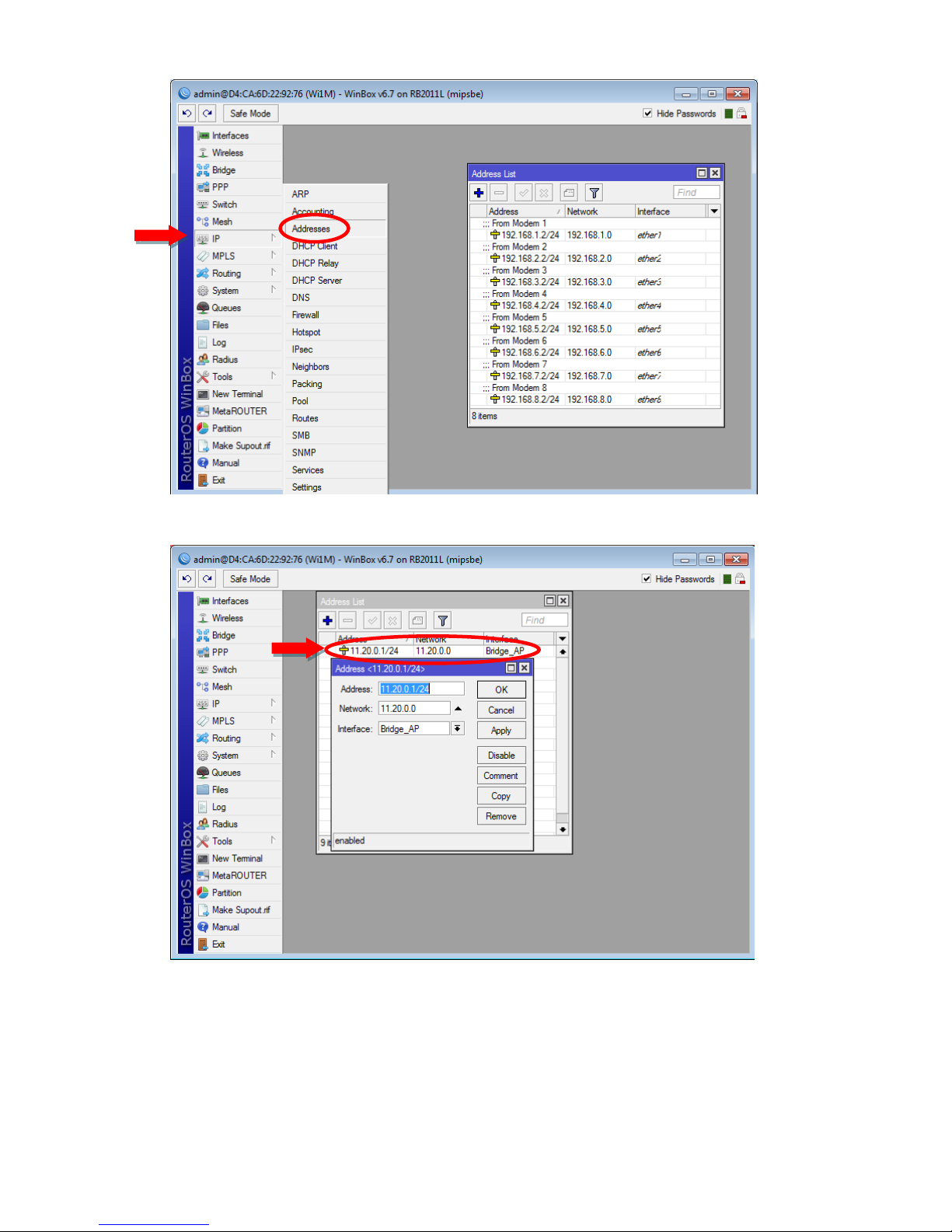

9. Click on IP > Addresses Refer IP Address Assignment for Example “11.20.0.1/24”

10. Set Bridge_AP interface address to 10.20.0.1/24

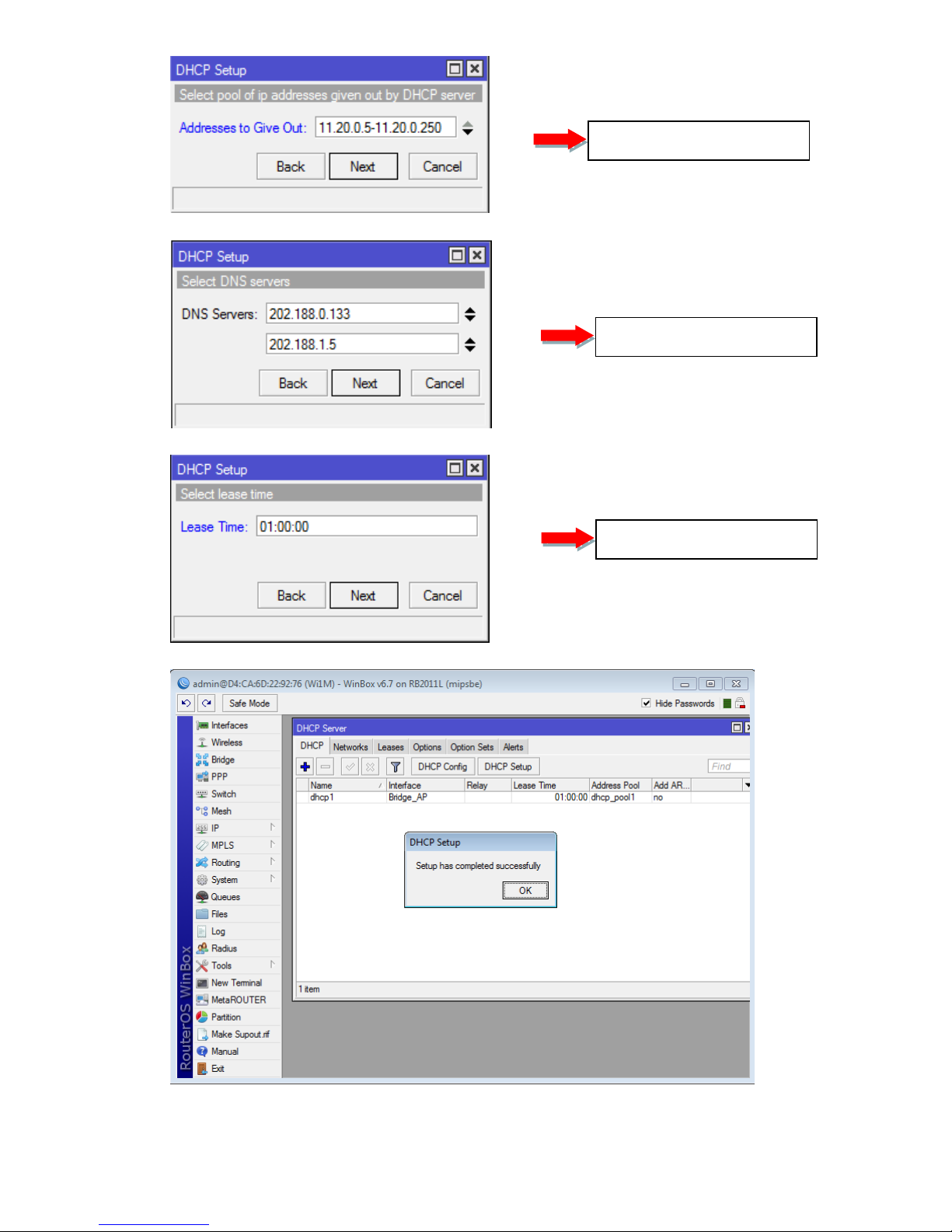

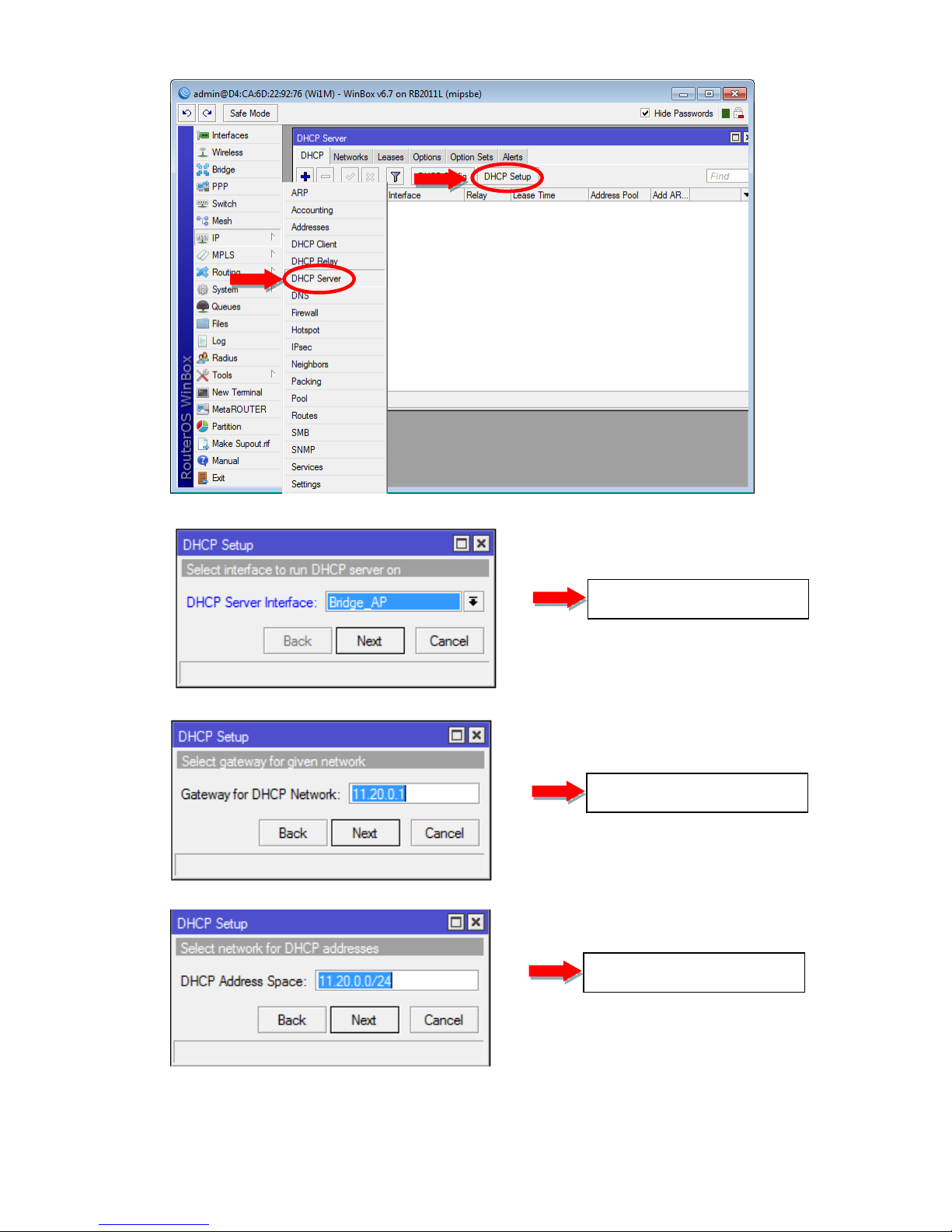

11. Click on IP > DHCP Server > DHCP Setup

Select Bridge_AP Interface

Gateway IP Address

Network Address

DHCP Range “5-250”

DNS

DHCP Lease Time

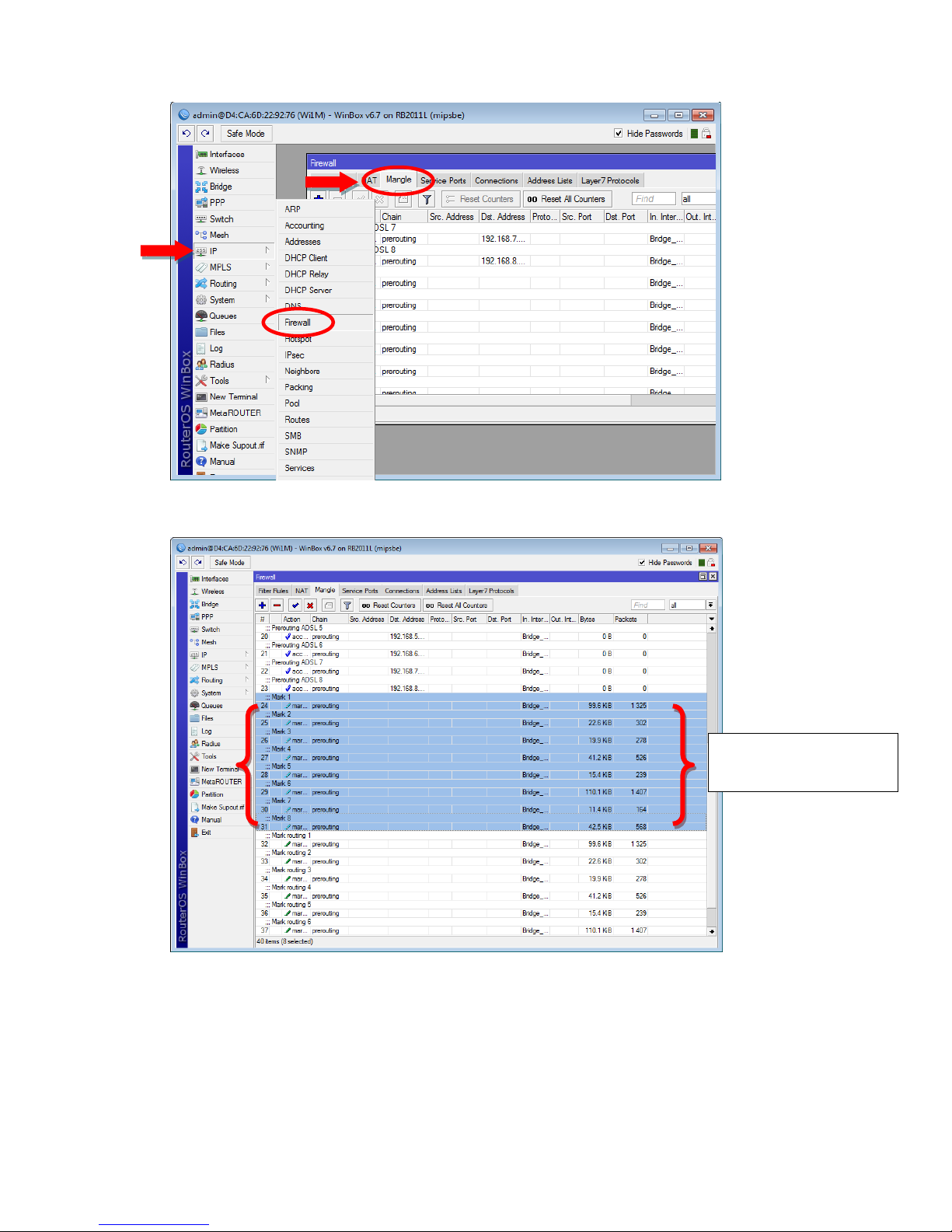

12. Click on IP > Firewall > Mangle

*this step depend how many modem that in use for example “3 Modem”

Edit only this part from

number 24 to 31

For example we use 3 modems need only 3 “Mark” which are “Mark 1”, “Mark 2” and “Mark3”.

The other “mark” needs to be disable otherwise it will affect internet speed.

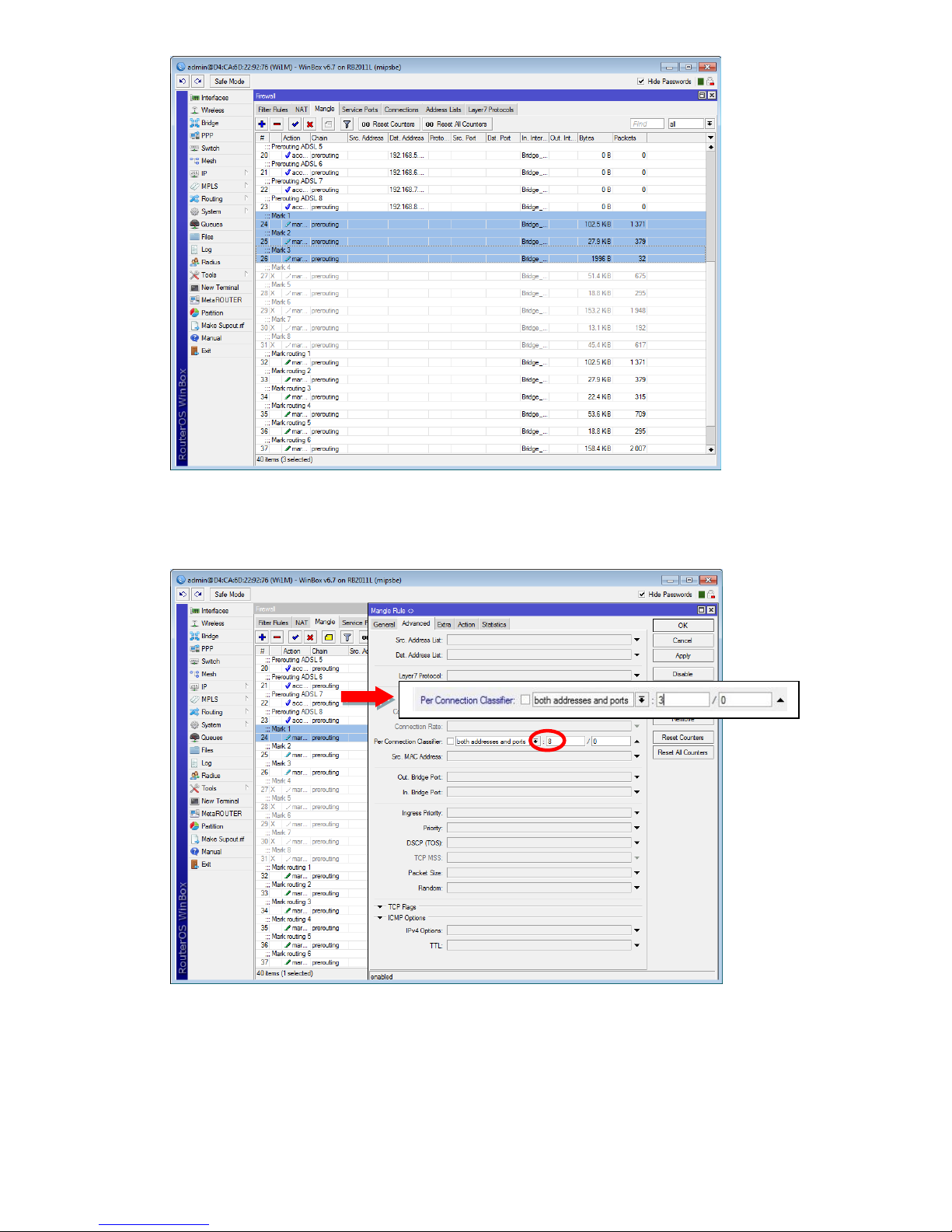

Double clicks “Mark 1”> on Advanced tab > Change Per Connection Classifier from “8” to “3”

(depend on how many modem in this example we use 3 modems) > click ok and continue the same

step on “Mark 2”and “Mark 3”.
