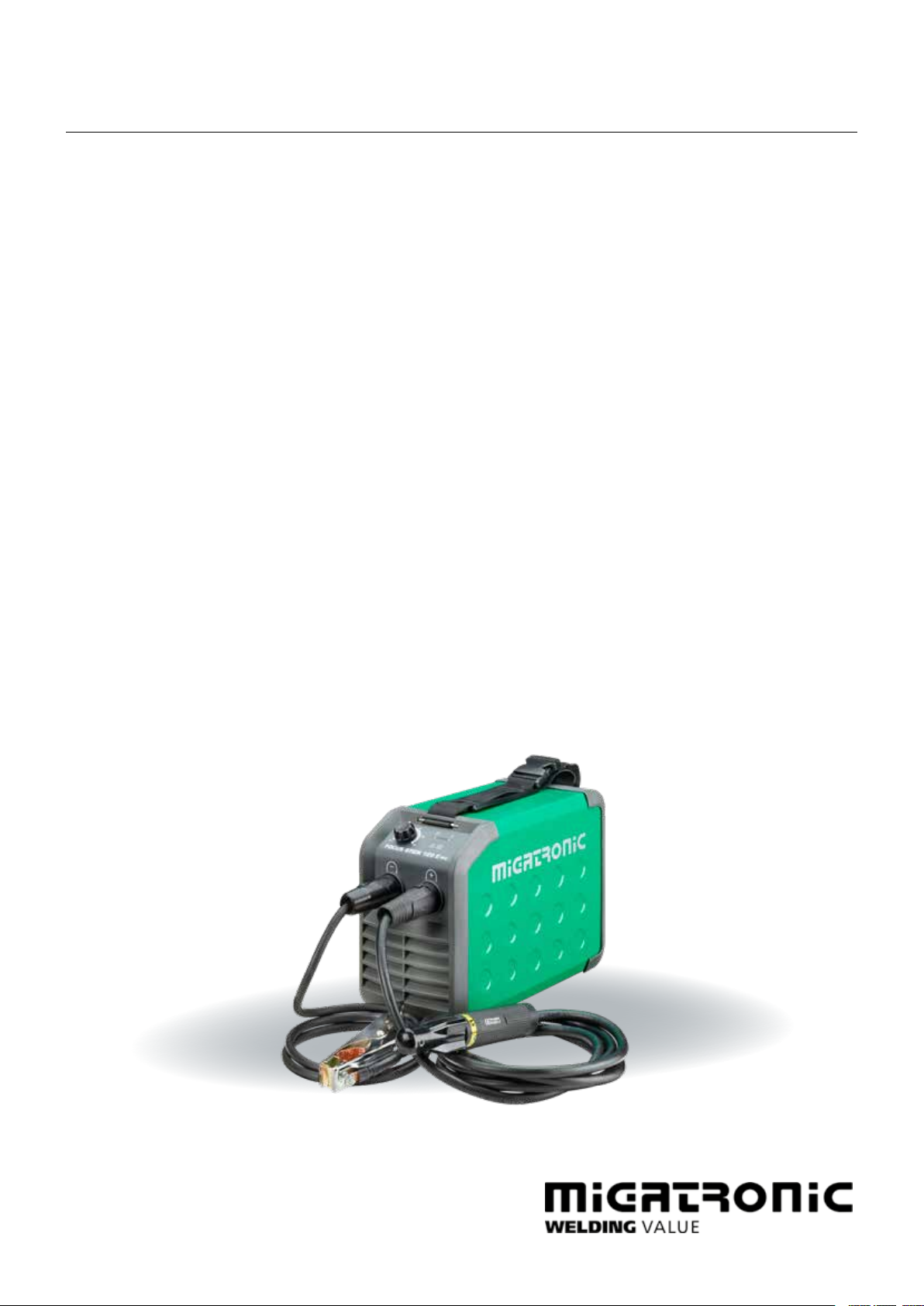

Migatronic FOCUS STICK 120 E PFC Manuel utilisateur

Brugsvejledning

User guide

Betriebsanleitung

Guide de l’utilisateur

Bruksanvisning

Guida per l’utilizzatore

Gebruikershandleiding

Käyttöohje

Guía de usuario

Kezelési útmutató

Podręcznik użytkownika

Návod k obsluze

Руководство пользователя

FOCUS STICK 120 E PFC

50115017 D3 Valid from 2021 week 18

Dansk..........................................................................3

English........................................................................5

Deutsch ......................................................................7

Français......................................................................9

Svenska.................................................................... 11

Italiano......................................................................13

Nederlands...............................................................15

Suomi........................................................................17

Español.....................................................................19

Magyar......................................................................21

Polski........................................................................23

Česky........................................................................25

Русский....................................................................27

2 3

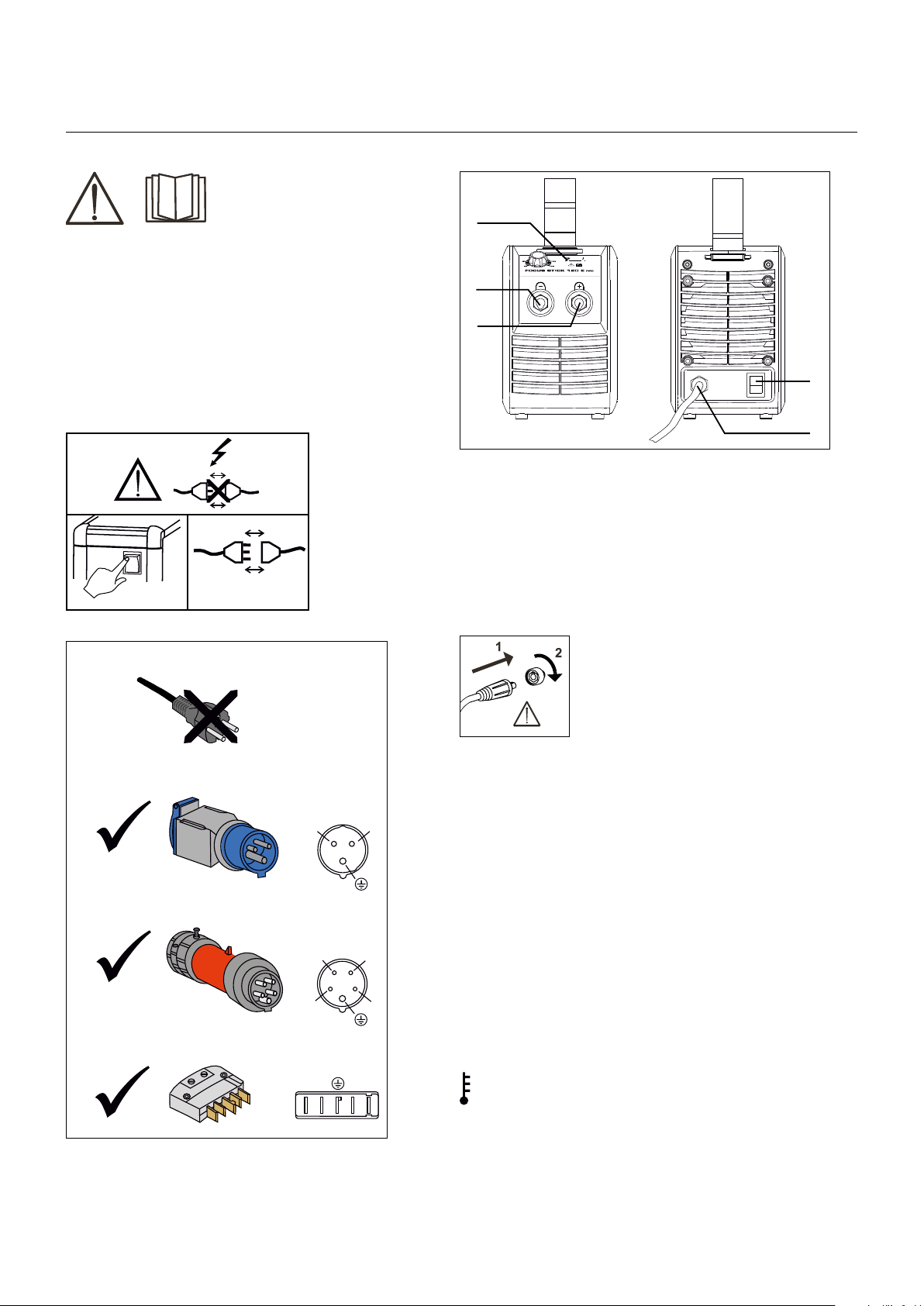

Advarsel

Læs advarselsblad og denne

brugsanvisning omhyggeligt igennem

inden installation og ibrugtagning.

Gem til senere brug.

Installation

Nettilslutning

Tilslut maskinen til den netspænding den er konstrueret til. Se

typeskiltet (U1) bag på maskinen.

1. Nettilslutning

2. Tænd – sluk knap

3. Stelklemme eller elektrodeholder-tilslutning

4. Stelklemme eller elektrodeholder-tilslutning

5. Svejsespænding

Svejsespændingsindikatoren lyser af sikkerhedshensyn for at

indikere, at der er spænding på elektroden eller brænderen.

Vigtigt!

Når stelkabel og svejseslange tilsluttes

maskinen, er god elektrisk kontakt

nødvendig, for at undgå at stik og kabler

ødelægges.

Tilslutning af elektrodeholder for MMA

Elektrodeholder og stelkabel tilsluttes plusudtag (3) og minus-

udtag (4). Polariteten vælges efter elektrodeleverandørens

anvisning.

Tænd, tryk, svejs

• Tænd svejsemaskinen på hovedafbryderen (2)

• Indstil svejsestrøm

• Maskinen er nu klar til at svejse

Fejlsymboler

Temperaturfejl

Overophedningsindikatoren lyser, hvis svejsningen er blev

afbrudt på grund af overophedning af maskinen.

Lad maskinen være tændt, indtil den er afkølet af den

indbyggede blæser.

NL LL

Max. 13A sikring

Min. 16A sikring

Blå

Rød

Tilslutning og ibrugtagning

Tekniske data

STRØMKILDE FOCUS STICK 120 E PFC

Netspænding *) ±10%, V 1x230

Minimum generatorstørrelse, kVA 5,5

Netsikring, A 16

Netstrøm, effektiv, A 9

Netstrøm, max., A 17

Effekt, (100%), kVA 1,9

Effekt max., kVA 3,7

Effekt tomgang, W 60

Virkningsgrad, % 80

Power faktor 0,99

Strømområde, A 20 - 120

Intermittens, 100% v/20°C, A 120

Intermittens, 60% v/20°C, A 120

Intermittens, maks. v/20°C, A/%/V 120/100/24,8

Intermittens, 100% v/40°C, A/V 65/22,6

Intermittens, 60% v/40°C, A/V 95/23,8

Intermittens, maks. v/40°C, A/%/V 120/30/24,8

Tomgangsspænding, V 95

1)Anvendelsesklasse S

2)Beskyttelsesklasse IP23S

Normer EN/IEC60974-1,

EN/IEC60974-10

Dimensioner (HxBxL), mm 230x150x330

Vægt, kg 4,9

*) Maskinen tillader ned til -40% ved at reducere maks. ampere

1) SMaskiner opfylder de krav der stilles under anvendelse i områder med forøget risiko for elektrisk chok

2) Maskinen er godkendt til indendørs og udendørs brug i henhold til beskyttelsesklasse IP23S. Maskinen kan opbevares men er ikke beregnet til at blive brugt

udendørs under nedbør, medmindre den er afskærmet.

EU-OVERENSSTEMMELSESERKLÆRING

MIGATRONIC A/S

Aggersundvej 33

9690 Fjerritslev

Danmark

erklærer, at nedennævnte maskine

Type: FOCUS STICK 120 E PFC

er i overensstemmelse med bestemmelserne i

direktiverne: 2014/35/EU

2014/30/EU

2011/65/EU

Europæiske EN IEC60974-1:2018/A1:2019

standarder: EN / IEC60974-10:2014/A1:2015

Forordning: 2019/1784/EU

Udfærdiget i Fjerritslev 10.02.2021

Kristian M. Madsen

CEO

100

0 40 80 120 160

I2 [A]

Static Characteristic

Focus Stick

120E PFC

MMA Load line

4 5

Connection and operation

Warning

Read warning notice and

instruction manual carefully

prior to initial operation and

save the information for later

use.

Permissible installation

Mains connection

Connect the machine to the correct mains supply. Please

read the type plate (U1) on the rear side of the machine.

Important!

In order to avoid destruction of plugs

and cables, good electric contact

is required when connecting earth

cables and welding hoses to the

machine.

1. Mains connection

2. Power switch

3. Connection of earth clamp or electrode holder

4. Connection of earth clamp or electrode holder

5. Welding voltage

The welding voltage indicator is illuminated for

reasons of safety and in order to show if there is

voltage at the output taps or electrode.

Connection of electrode holder for MMA

The electrode holder and earth cable are connected to

plus connection (3) and minus connection (4). Observe

the instructions from the electrode supplier when

selecting polarity.

Switch on, press, weld

• Switch on the welding machine on the main switch (2)

• Adjust the welding current

• The machine is now ready to weld

Fault symbols

Temperature error

The indicator ﬂashes, when the power source is

overheated.

Leave the machine on until the built-in fan has cooled it

down.

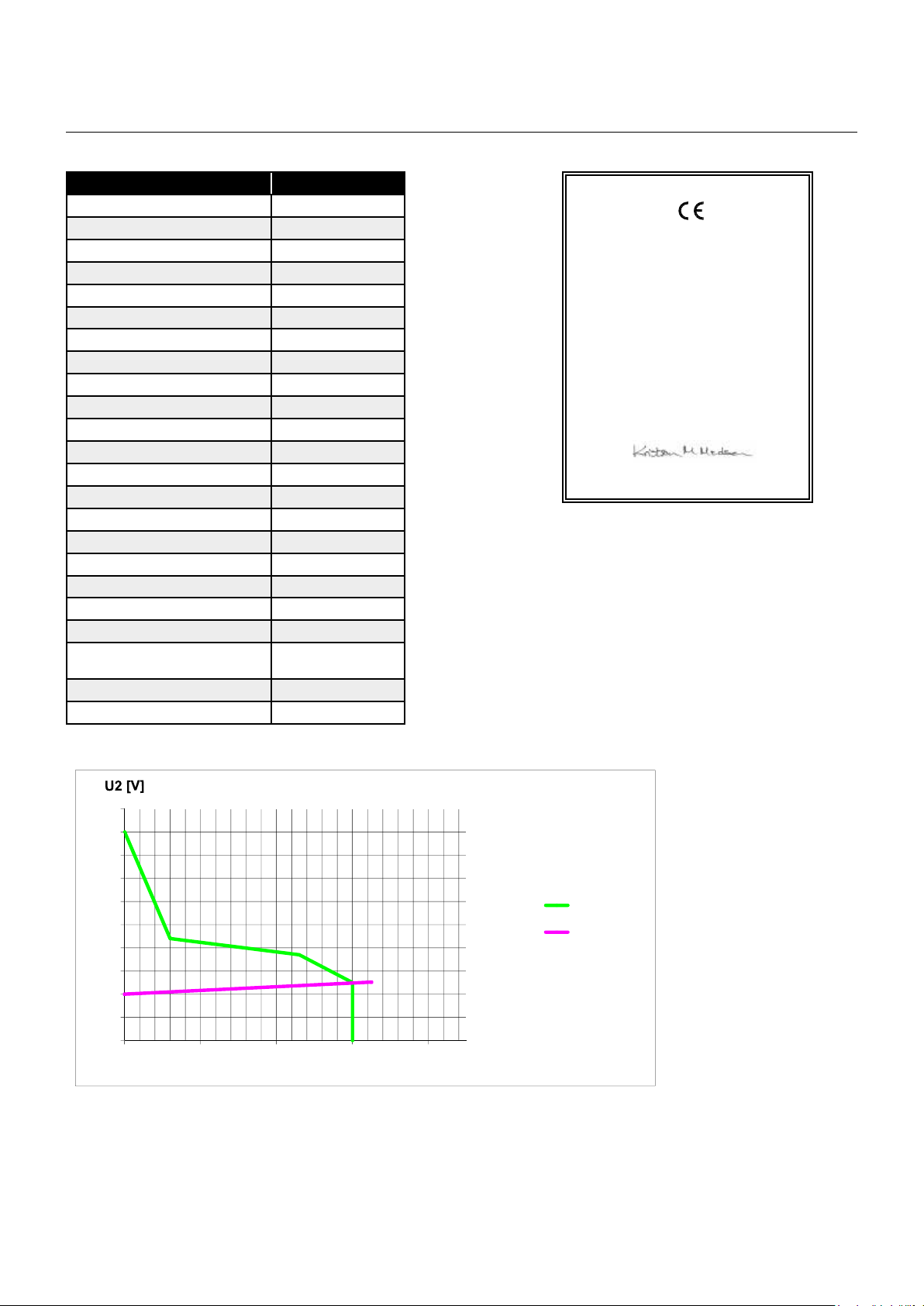

Technical data

Power source FOCUS STICK 120 E PFC

Mains voltage *) ±10%, V 1x230

Minimum generator size, kVA 5.5

Fuse, A 16

Mains current effective, A 9

Mains current max., A 17

Power (100%), kVA 1.9

Power max., kVA 3.7

Power, open circuit, W 60

Efﬁciency, % 80

Power factor 0.99

Current range, A 20 - 120

Duty cycle, 100% at 20°C, A 120

Duty cycle, 60% at 20°C, A 120

Duty cycle, max. at 20°C, A/%/V 120/100/24.8

Duty cycle, 100% at 40°C, A/V 65/22.6

Duty cycle, 60% at 40°C, A/V 95/23.8

Duty cycle, max. at 40°C, A/%/V 120/30/24.8

Open circuit voltage, V 95

1)Sphere of application S

2)Protection class IP23S

Standards EN/IEC60974-1.

EN/IEC60974-10

Dimensions (HxWxL), mm 230x150x330

Weight, kg 4.9

*) The machine enables down to -40% by reducing the max. amperage

1) SThis machine meets the demands made for machines which are to operate in environments with an increased hazard of electric shocks.

2) The machine is designed for indoor and outdoor use according to protection class IP23S. The machine may be stored but is not intended to be used outside

during precipitation unless sheltered

EC DECLARATION OF CONFORMITY

MIGATRONIC A/S

Aggersundvej 33

9690 Fjerritslev

Denmark

hereby declare that our machine as stated below

Type: FOCUS STICK 120 E PFC

conforms to directives: 2014/35/EU

2014/30/EU

2011/65/EU

European standards: EN IEC60974-1:2018/A1:2019

EN / IEC60974-10:2014/A1:2015

Regulation: 2019/1784/EU

Issued in Fjerritslev 10.02.2021

Kristian M. Madsen

CEO

100

0 40 80 120 160

I2 [A]

Static Characteristic

Focus Stick

120E PFC

MMA Load line

6 7

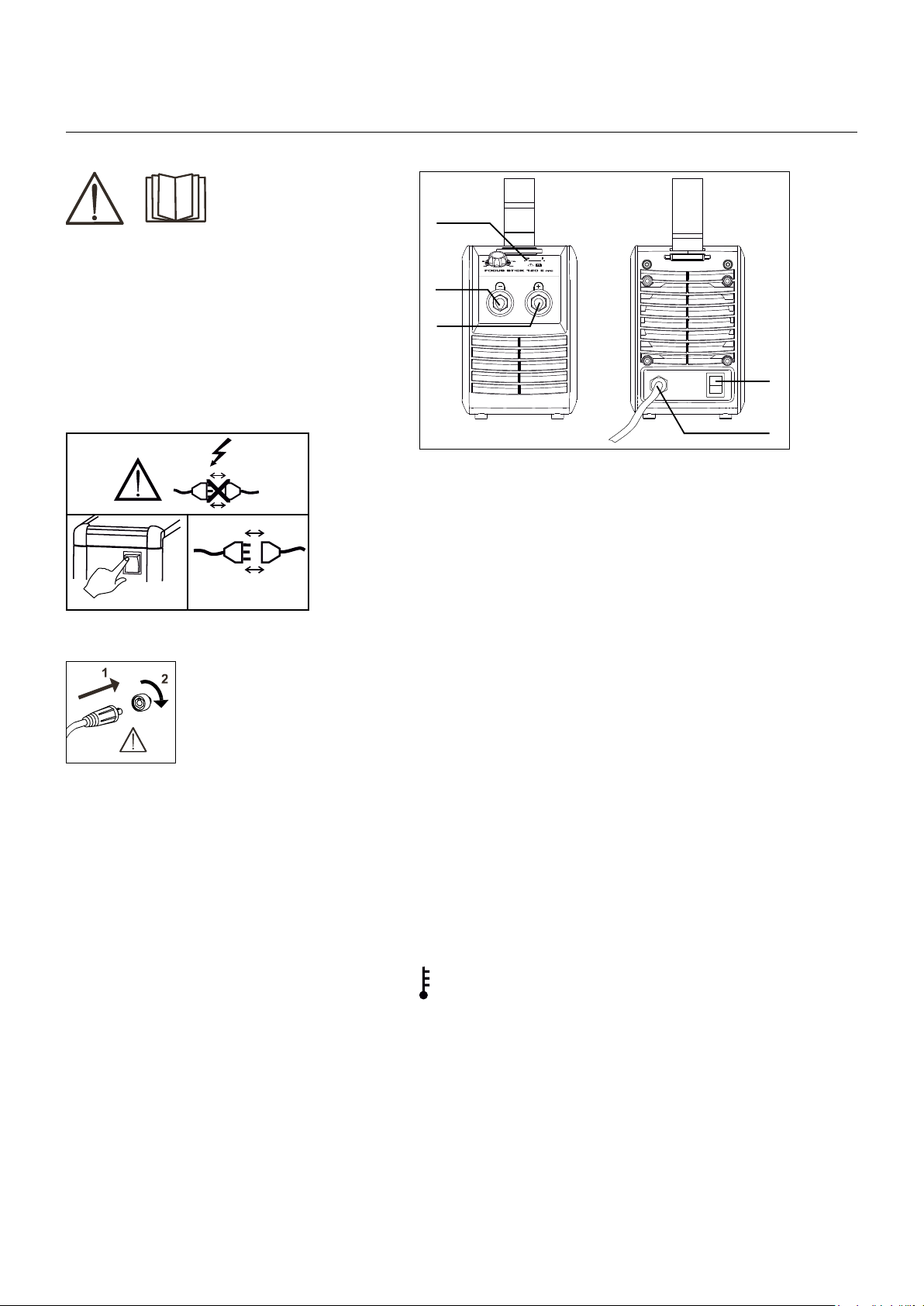

Anschluss und Inbetriebnahme

Warnung

Lesen Sie die Betriebsanleitung

und die Warnhinweise sorgfältig

vor der Inbetriebnahme und

speichern Sie die Information für

den späteren Gebrauch.

Installation

Netzanschluss

Die Maschine soll an eine Netzspannung angekuppelt

werden, die mit den Angaben auf dem Typenschild (U1)

hinter die Maschine übereinstimmt.

Wichtig!

Achten Sie auf festen Sitz der

Anschlüsse von Massekabel und

Schweißschlauch.

Die Stecker und Kabel können sonst

beschädigt werden.

1. Netzanschluss

2. Ein- und Ausschalter

3. Anschluß für Masseklemme oder Elektrodenhalter

4. Anschluß für Masseklemme oder Elektrodenhalter

5. Schweißspannung

Der Schweißspannungsanzeiger leuchtet aus

Sicherheitsgründen beim Anliegen einer Spannung

auf der Elektrode bzw. auf dem Brenner auf.

Anschluss des Elektrodenhalters für MMA

Elektrodenhalter und Massekabel werden an Pluspol

(3) und Minuspol (4) angeschlossen. Die zu wählende

Polarität ist von den zu verwendenden Elektroden

abhängig und wird gemäß den Herstellerangaben (siehe

Elektrodeverpackung) gewählt.

Einschalten, Drücken, Schweißen

• Die Schweißmaschine auf den Hauptschalter (2) ein-

schalten

• Schweißstrom einstellen

• Die Maschine ist jetzt schweißbereit

Fehlersymbole

Temperaturfehler

Die Überhitzungsanzeige leuchtet auf, wenn der

Schweißbetrieb wegen einer Überhitzung der Anlage

unterbrochen wurde.

Lassen Sie bitte die Maschine eingeschaltet, bis der

eingebaute Lüfter sie genug abgekühlt hat.

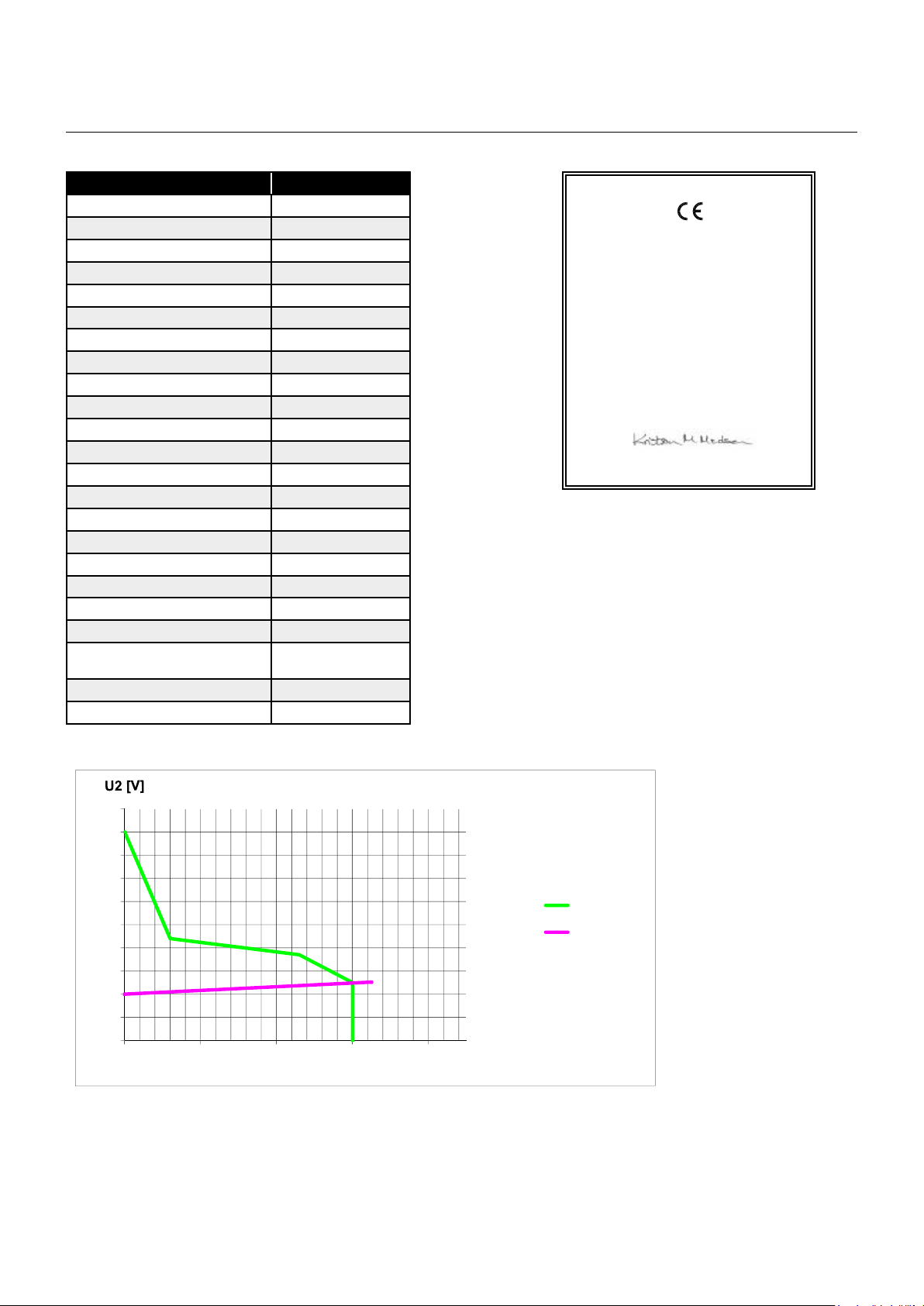

Technische Daten

STROMQUELLE FOCUS STICK 120 E PFC

Netzspannung *) ±10%, V 1x230

Mindestgröße des Generators, kVA 5,5

Sicherung, A 16

Effektiver Netzstrom, A 9

Max. Netzstrom, A 17

Leistung (100%), kVA 1,9

Leistung max., kVA 3,7

Leerlauﬂeistung, W 60

Wirkungsgrad, % 80

Leistungsfaktor 0,99

Strombereich, A 20 - 120

Zulässige ED, 100% bei 20°C, A 120

Zulässige ED, 60% bei 20°C, A 120

Zulässige ED, max. bei 20°C, A/%/V 120/100/24,8

Zulässige ED, 100% bei 40°C, A/V 65/22,6

Zulässige ED, 60% bei 40°C, A/V 95/23,8

Zulässige ED, max. bei 40°C, A/%/V 120/30/24,8

Leerlaufspannung, V 95

1)Anwendungsklasse S

2)Schutzklasse IP23S

Norm EN/IEC60974-1, EN/

IEC60974-10

Masse (HxBxL), mm 230x150x330

Gewicht, kg 4,9

*) Die Maschine ermöglicht bis zu -40% durch Reduktion der max. Stromstärke

1) SErfüllt die Anforderungen an Geräte zur Anwendung unter erhöhter elektrischer Gefährdung

2) Die Maschine ist für den Innen- und Außenbereich gemäß der Schutzklasse IP23S ausgelegt. Die Maschine kann gelagert werden, darf jedoch nicht während

eines Niederschlags im Freien verwendet werden. Es sei denn, sie wird dagegen geschützt

EU-KONFORMITÄTSERKLÄRUNG

MIGATRONIC A/S

Aggersundvej 33

9690 Fjerritslev

Dänemark

erklärt, dass das unten erwähnte Gerät

Typ: FOCUS STICK 120 E PFC

den Bestimmungen der EU-Richtlinien

2014/35/EU

2014/30/EU

2011/65/EU entspricht

Europäische EN IEC60974-1:2018/A1:2019

Normen: EN / IEC60974-10:2014/A1:2015

Verordnung: 2019/1784/EU

Ausgestellt in Fjerritslev am 10.02.2021

Kristian M. Madsen

CEO

100

0 40 80 120 160

I2 [A]

Static Characteristic

Focus Stick

120E PFC

MMA Load line

8 9

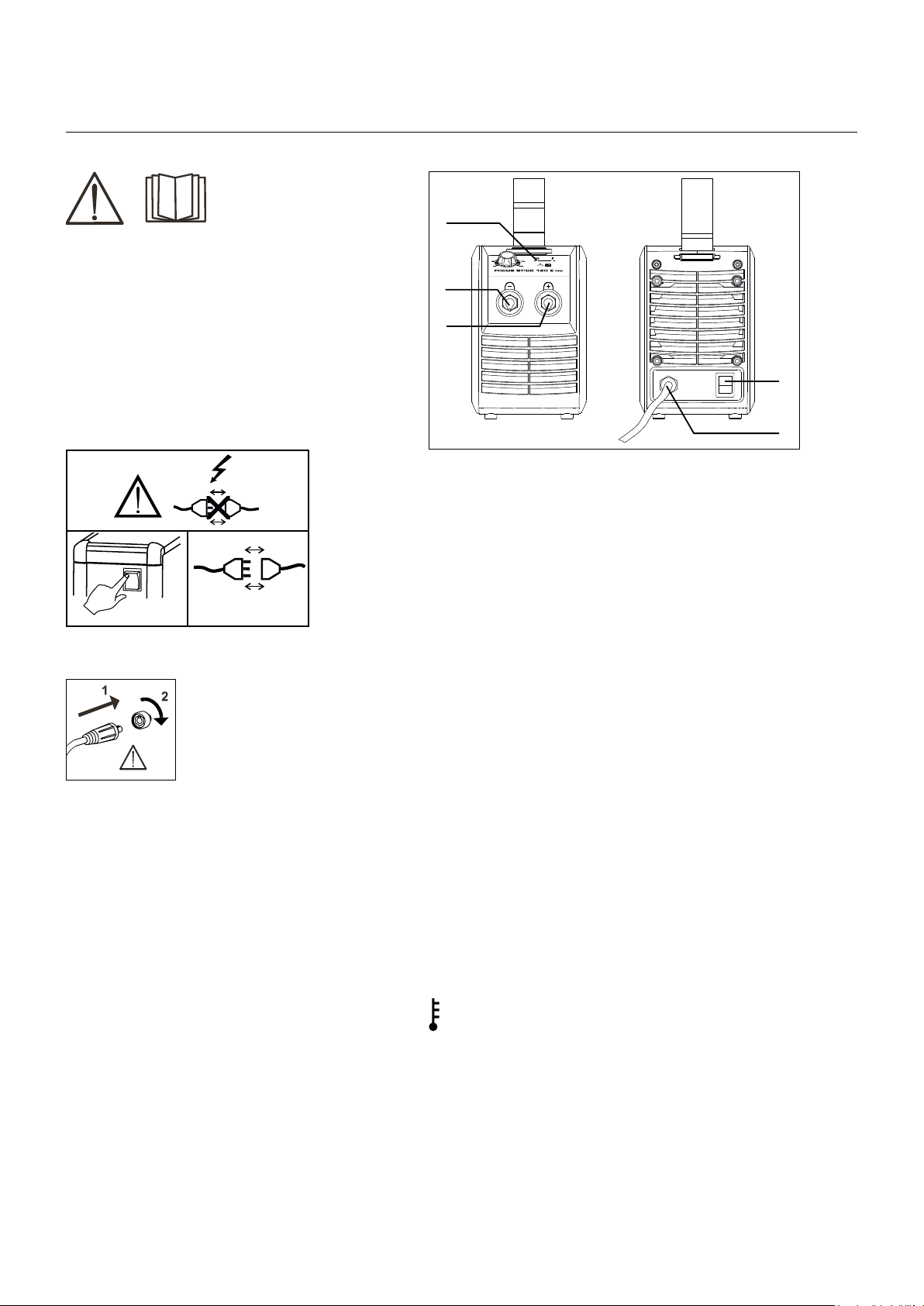

Branchement et fonctionnement

Attention

Lisez attentivement la ﬁche de

mise en garde/le mode d’emploi

avant la première utilisation et

conservez ces informations en

vue de leur utilisation ultérieure.

Installation autorisée

Raccordement électrique

Branchez la machine à une prise secteur adaptée. Veuillez

lire la plaque signalétique (U1) à l’arrière de la machine.

Important !

Aﬁn d’éviter la destruction des prises

et câbles, assurez-vous que le contact

électrique est bien établi lors du

branchement des câbles de mise à la

terre et des torches de soudage à la

machine.

1. Raccordement électrique

2. Interrupteur d’alimentation

3. Raccordement de la pince de mise à la terre ou

du porte-électrode

4. Raccordement de la pince de mise à la terre ou

du porte-électrode

5. Tension de soudage

Pour des raisons de sécurité, le voyant de tension de

soudage s’allume pour signaler la présence du courant

de soudage aux bornes de sortie.

Branchement du porte-électrode pour le soudage MMA

Le porte-électrode et le câble de masse sont branchés

sur la borne plus (3) et la borne moins (4). Respectez

les instructions relatives à la polarité indiquées par le

fournisseur des électrodes.

Connecter, démarrer, souder

• Démarrer la machine à l’aide de l’interrupteur (2)

• Ajuster le courant de soudage

• La machine est désormais prête pour le soudage.

Symboles d’erreur

Défaut température

Le voyant de surchauffe s’allume si le soudage est

interrompu en raison d’une surchauffe de la machine.

Laissez la machine allumée jusqu’à ce que le ventilateur

intégré a refroidi cette dernière.

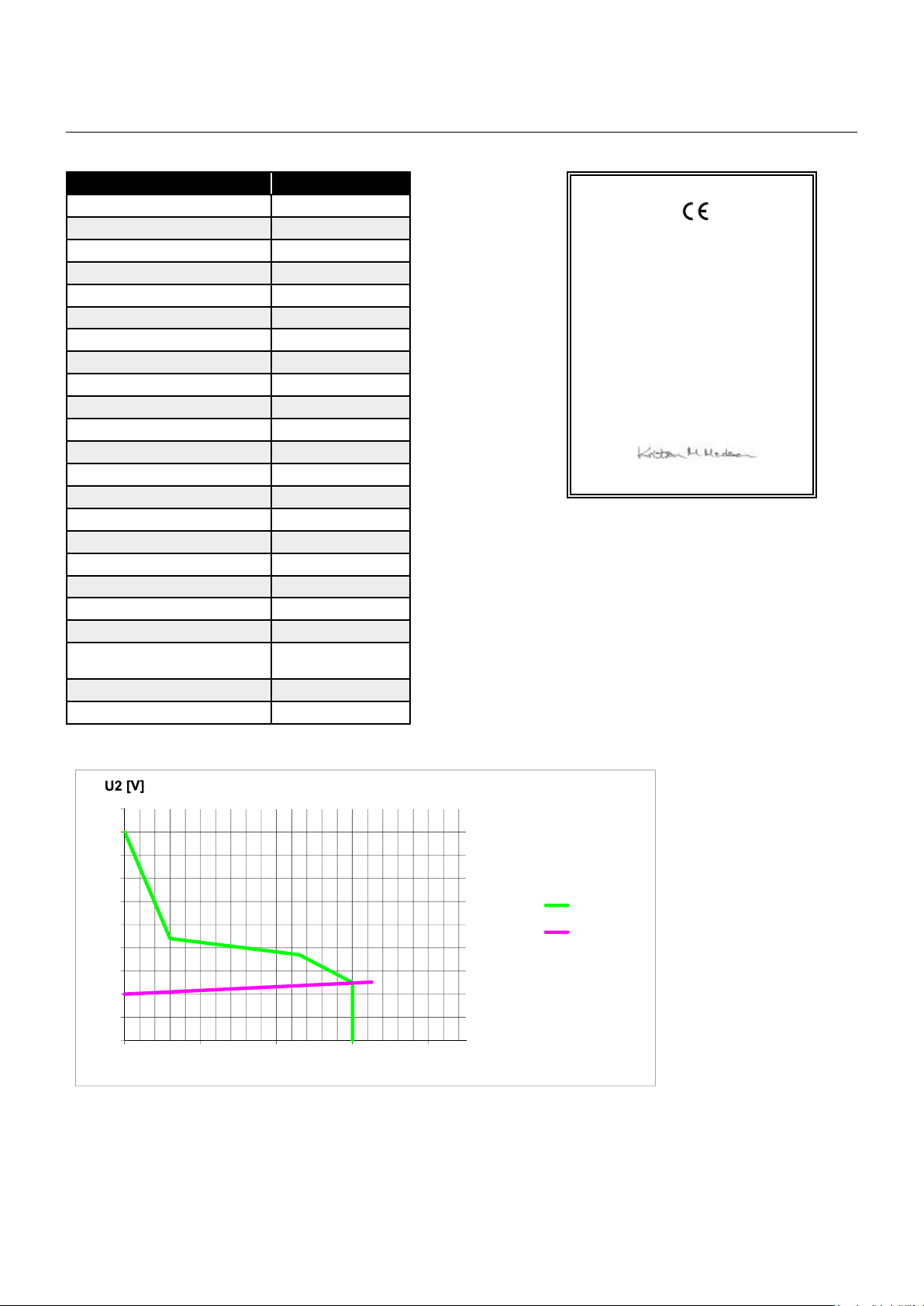

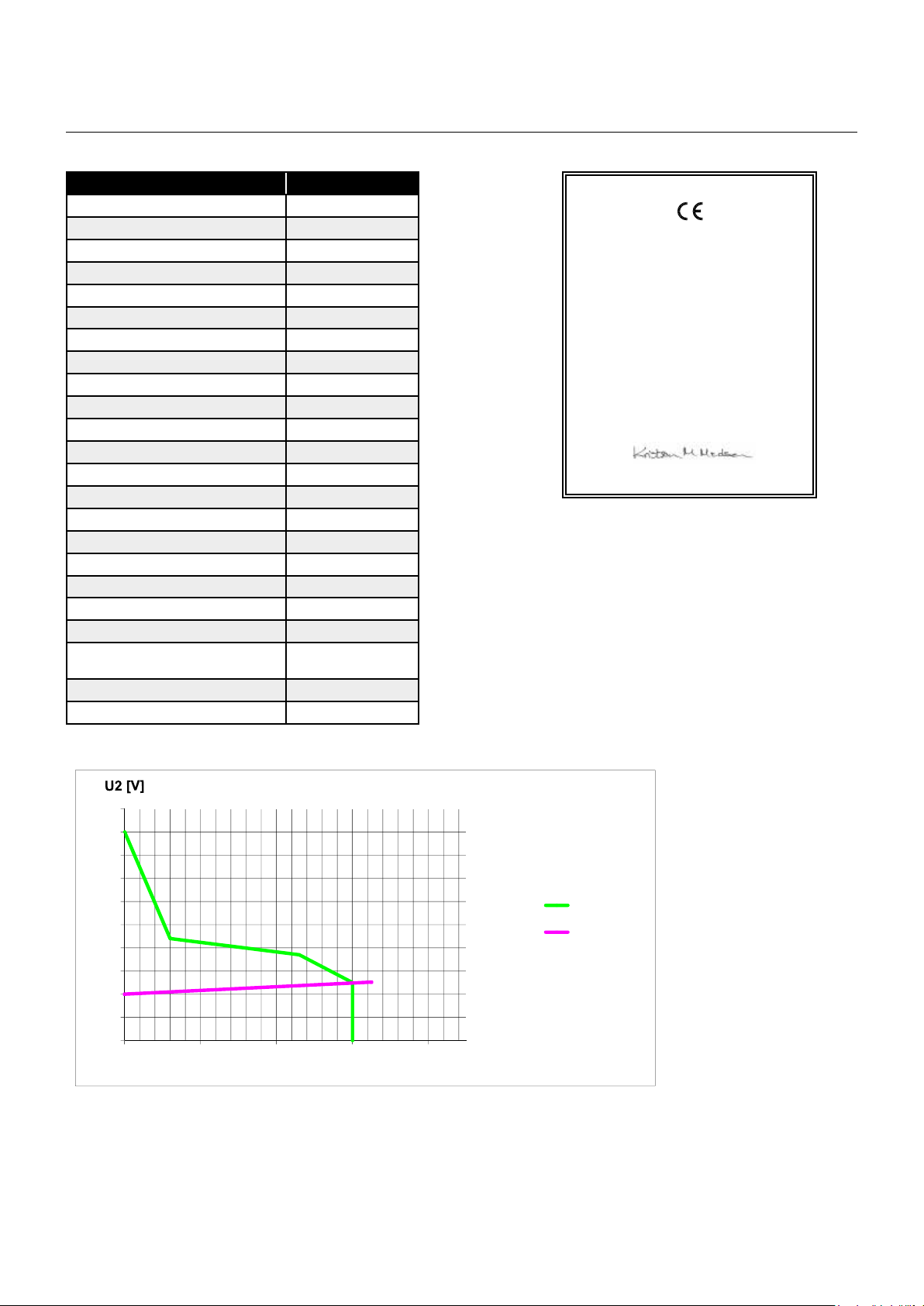

Caracteristiques techniques

Module d’alimentation FOCUS STICK 120 E PFC

Tension de secteur *) ±10%, V 1x230

Taille minimale du générateur, kVA 5,5

Fusible, A 16

Courant du secteur efﬁcace, A 9

Courant du secteur max., A 17

Puissance nominale, kVA 1,9

Puissance, max., kVA 3,7

Consommation à vide, W 60

Rendement, % 80

Facteur de puissance 0,99

Plage du courant, A 20 - 120

Fact. de travail 100% à 20°C, A 120

Fact. de travail 60% à 20°C, A 120

Fact. de travail max. à 20°C, A/%/V 120/100/24,8

Fact. de travail 100% à 40°C, A/V 65/22,6

Fact. de travail 60% à 40°C, A/V 95/23,8

Fact. de travail max. à 40°C, A/%/V 120/30/24,8

Tension à vide, V 95

1)Classe d’utilisation S

2)Classe de protection IP23S

Norme EN/IEC60974-1,

EN/IEC60974-10

Dimensions (hxlaxlo), mm 230x150x330

Poids, kg 4,9

*) La machine permet jusqu’à -40 % en réduisant le max. d’intensité de courant

1) SCe poste de soudage remplit toutes les demandes posées aux postes de soudage qui s’utilisent dans les domaines où il y a un risque élevé de chocs électriques

2) La machine est conçue pour une utilisation intérieure et extérieure selon la classe de protection IP23S. La machine peut être entreposée mais n’est pas destinée

à être utilisée à l’extérieur pendant les précipitations à moins d’être abritée

CERTIFICAT DE CONFORMITE CE

MIGATRONIC A/S

Aggersundvej 33

9690 Fjerritslev

Danemark

déclarons par la présente que notre machine portant

les références ci-dessous

Type : FOCUS STICK 120 E PFC

respecte les directives : 2014/35/EU

2014/30/EU

2011/65/EU

Normes EN IEC60974-1:2018/A1:2019

européennes : EN / IEC60974-10:2014/A1:2015

Réglementation : 2019/1784/EU

Fait à Fjerritslev 10.02.2021

Kristian M. Madsen

CEO

100

0 40 80 120 160

I2 [A]

Static Characteristic

Focus Stick

120E PFC

MMA Load line

Table des matières

Langues :

Autres manuels Migatronic Système de soudage

Migatronic

Migatronic Commander Manuel utilisateur

Migatronic

Migatronic MWF 50 2 YARD Manuel utilisateur

Migatronic

Migatronic FOCUS STICK 161 E PFC Manuel utilisateur

Migatronic

Migatronic ZETA 40 Manuel utilisateur

Migatronic

Migatronic OMEGA YARD PULSE Manuel utilisateur

Migatronic

Migatronic PI 200 Manuel utilisateur

Migatronic

Migatronic MIG 300 STB Manuel utilisateur

Migatronic

Migatronic RALLY MIG 161i Manuel utilisateur

Migatronic

Migatronic OMEGA 220 Manuel utilisateur

Migatronic

Migatronic PI 320 DC Manuel utilisateur

Migatronic

Migatronic SIGMA 300 Compact Manuel utilisateur

Migatronic

Migatronic SIGMA2 300 STBOFF SHORE Manuel utilisateur

Migatronic

Migatronic SIGMA SELECT ROBO Manuel utilisateur

Migatronic

Migatronic PI 200 DC HP Manuel utilisateur

Migatronic

Migatronic PILOT 200 HP Manuel utilisateur

Migatronic

Migatronic SIGMA GALAXY Guide produit

Migatronic

Migatronic automation CoWelder UR10E PI350 AC/DC Manuel

Migatronic

Migatronic MIGACUT 5i Manuel utilisateur

Migatronic

Migatronic RALLY MIG 161i Manuel utilisateur

Migatronic

Migatronic AUTOMIG PULSE Manuel utilisateur

Migatronic

Migatronic SIGMA2 SYNERGIC Manuel utilisateur

Migatronic

Migatronic OMEGA2 300 Manuel utilisateur

Migatronic

Migatronic FOCUS TIG 160 DC HP PFC Manuel utilisateur

Migatronic

Migatronic ZETA 60 Manuel utilisateur

Manuels Système de soudage populaires d'autres marques

Berner

Berner PLASMACUT 54 Manuel utilisateur

Pro Spot

Pro Spot PR-155 Manuel utilisateur

Forney

Forney 210 Manuel utilisateur

Thermal Arc

Thermal Arc 400S Manuel utilisateur

Lincoln Electric

Lincoln Electric HANDYMIG 170I Manuel utilisateur

GYS

GYS PROTIG 201 AC/DC Manuel utilisateur

TAFA

TAFA 30*8B35 Manuel utilisateur

Lincoln Electric

Lincoln Electric INVERTEC V350-PRO CE Manuel utilisateur

ESAB

ESAB Buddy Arc 145 Manuel utilisateur

CIGWELD

CIGWELD 636804 Guide rapide

Red-D-Arc

Red-D-Arc DC-400 Manuel utilisateur

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 Manuel utilisateur

Elettro

Elettro HI-MIG 3000 SYNERGIC Manuel utilisateur

WIA

WIA Weldmatic 270 CP132-2 Manuel utilisateur

Sonics

Sonics H520T Manuel utilisateur

Miller

Miller Big Blue 400D Manuel utilisateur

NewArc

NewArc RT2000 Guide de démarrage rapide

Hypertherm

Hypertherm powermax1000 Manuel utilisateur
