Miele DA 211 Instructions d'utilisation

NOTE: Drawing is not to scale.

SPECIFICATION SHEETS 020204

Product Dimensions

Decorator Wall Hood

DA211

110 Volt - 15 Amp 3-wire power

supply connects through top or rear of

chimney.

Standard 110 Volt Oultlet

42"

19 11/16"

27 15/16" - 37 3/16"

See Notes

9 7/8"

Notes

• All installations must be done in

accordance with local codes.

• Recirculation: 31 1/2" - 40 3/4"

• 6" duct connects to blower system inside

chimney.

Location Codes

E -

O -

E

9 1/16"

11 7/16"

9 7/8"

Front Perspective

O

NOTE: Drawing is not to scale.

SPECIFICATION SHEETS 020204

Front Perspective

Notes

• Center unit over cooking surface

• Distance "S" is determined by the cooking

surface. Minimum distance "S" is:

- 18" for electric surfaces

- 26" for gas surfaces

• Area behind mounting plates MUST be

reinforced using a minimum of 1/2"

plywood. Reinforcing material should be

affixed to structural wall members

Mounting plate "B"

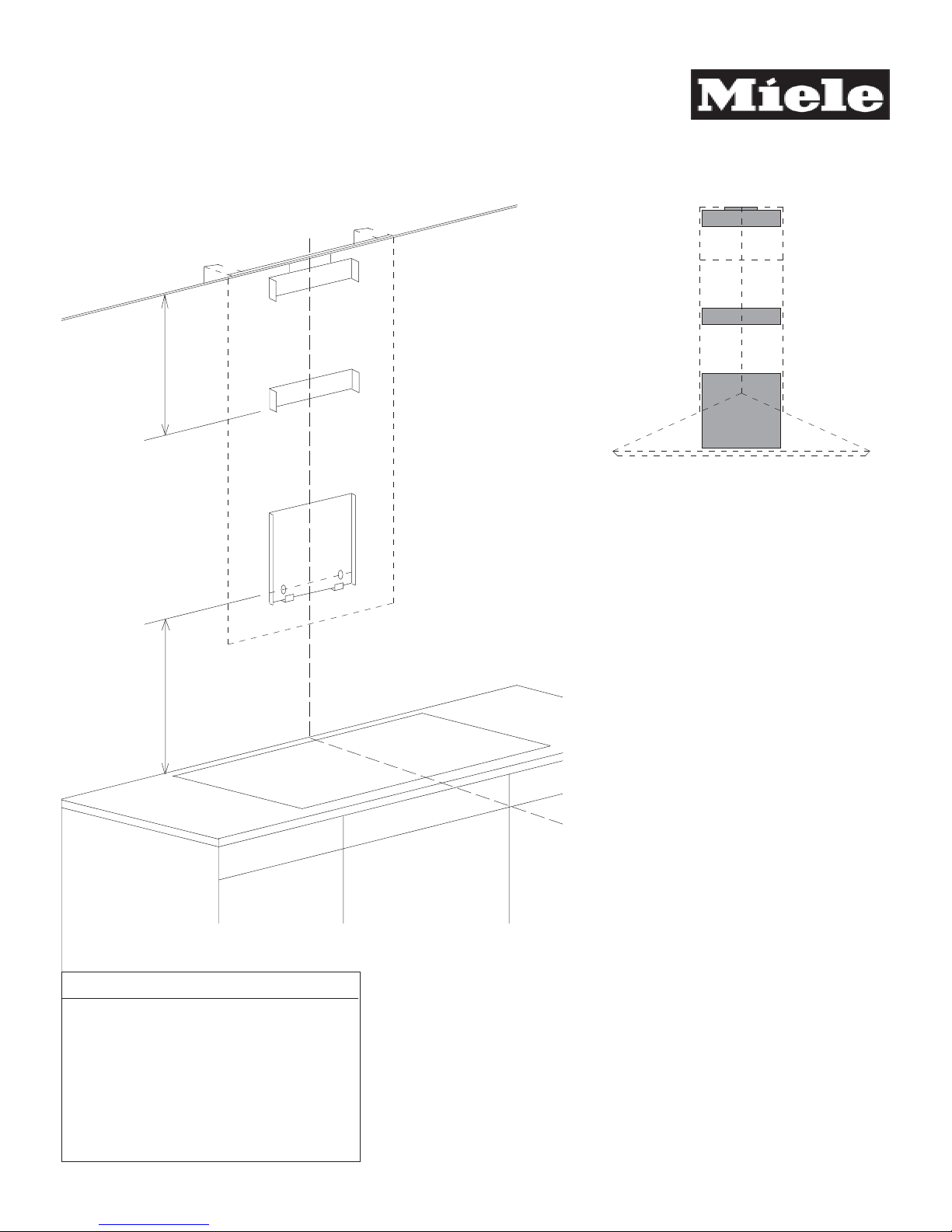

Installation Dimensions

Decorator Wall Hoods

DA211

Mounting plate "C"

Mounting plate "A"

Ceiling Line

14 3/8"

Center Line

S + 4"

Area must be reinforced

with a minimum of

1/2" plywood backing

Structural member
