Caple CCH100 Manuel

CCH100

Ca

p

le

100cm

Chimne

y

Caple 100cm Chimney

Technical information

Item Part Code Description Qty

1B62-2602-043-0 UK BS plug cable 1

2B20-2201-004-P Upper Chimney (400MM height) 1

3B20-2201-006-P Lower Chimney (400MM height) 1

4B71-4201-006-B Casing Assembly 1

5B76-4301-001-B Mechanical Switch (PU02) Assembly 1

6B23-2201-094-P Switch holder 1

7B35-2201-100-0 Round carbon filter 2

8B35-2201-038-0 Alu. Filter 3

9B76-4201-003-B Motor Assembly 1

10 B30-2301-137-0 E14 lamp connector cover 1

11 B63-2501-044-0 Connecting plug 1

12 B65-2201-081-0 E14 lamp holder 2

CCH100

- Caple 100cm Chimney - Steel

13 B62-2301-071-0 Halogen 2

14 B64-2201-084-0 Motor capacitor(1.5μF）1

15 B30-2301-138-0 E14 connector upper cover 1

16 B30-2201-020-0 Square holder 1 1

17 B30-2201-021-0 Square holder 2 1

18 B23-2201-012-P Hanging Board 1

19 B23-2201-010-P Lower Chimney Support Bracket 1

20 B36-2201-040-0 ∅153 plastic pipe 1

21 B23-2201-008-P Upper Chimney Support Bracket 1

1B30-2201-065-0 Motor housing(left) 1

2B30-2201-067-0 Blowe

r

1

3B30-2201-022-0 One-way Valve Flap(Air Outlet) 2

4B61-2201-064-0 Motor (#350) 1

5B23-2201-069-P Motor housing holder 1

6B30-2201-066-0 Motor housing(right) 1

7B30-2201-068-0 Motor Holder 1

1B30-2201-090-0 Switch box cover lid 1

2B60-2201-092-0 Push button PU02 1

3B30-2201-089-0 Push button bottom 1

4B62-2401-106-0 Switch Cable 1

1B23-2201-016-P Round Casing Lid 1

2B20-2201-120-P 1000mm Front Housing Panel 1

3B20-2201-019-P Corner Patch 2

For Chassis assembly（B71-4201-001-B）

For Mechanical switch（B76-4201-002-B）

For motor accessory（B76-4201-003-B）

4B20-2201-122-P 1000mm LED Lamp Cover Board 1

5B33-2201-061-0 Lamp cover glass 1

6B23-2201-121-P 1000mm Back Board 1

Fixing Kit - B74-4701-001-B

Autres manuels Caple hotte de ventilation

Caple

Caple DD912BK Manuel utilisateur

Caple

Caple CSB606 Manuel utilisateur

Caple

Caple D911BK Manuel utilisateur

Caple

Caple CE902SS Manuel utilisateur

Caple

Caple TSCH600 Manuel utilisateur

Caple

Caple T60BUCH Manuel de la liste des pièces

Caple

Caple ST520SS Manuel utilisateur

Caple

Caple COR540SL Manuel utilisateur

Caple

Caple bu521 Manuel utilisateur

Caple

Caple T80BUCHSS3 Manuel utilisateur

Caple

Caple CCH700 Manuel

Caple

Caple TBU851 Manuel utilisateur

Caple

Caple Storm ST524 Manuel utilisateur

Caple

Caple INCH Manuel utilisateur

Caple

Caple ST852 Manuel utilisateur

Caple

Caple Orbit OI363 Manuel utilisateur

Caple

Caple QUB600 Manuel utilisateur

Caple

Caple DD901BK Manuel utilisateur

Caple

Caple OM600 Manuel utilisateur

Caple

Caple PI402 Manuel utilisateur

Caple

Caple BUCH Manuel de la liste des pièces

Caple

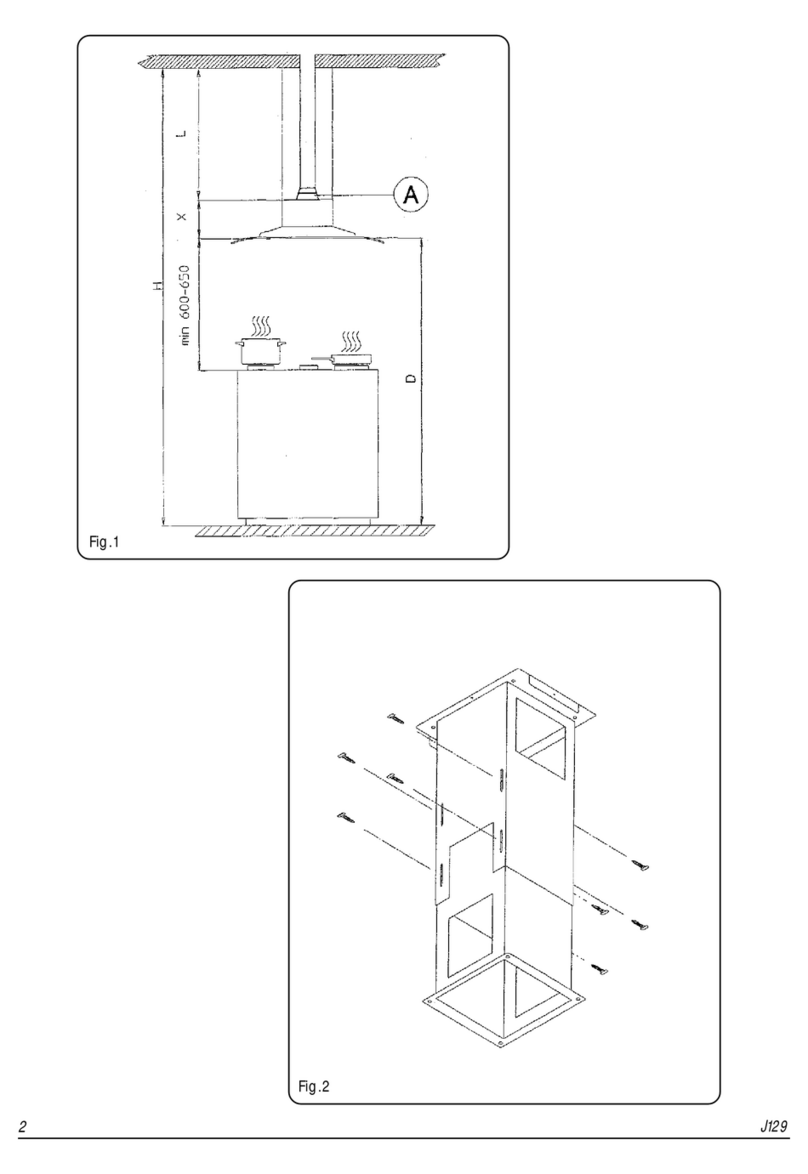

Caple J129 Manuel utilisateur
