Miele H 6680 BP Instructions d'utilisation

PureLine

30” Convection Oven

H 6680 BP

8mieleusa.com

PureLine 30” Convection Oven

H 6680 BP

FOREVER BETTER

H 6680 BP

Page 2 of 8

H 6680 BP

Features:

•SensorTronic controls: 5-line TFT

display with laterally positioned

sensor controls that clearly present

menu content

•Self Clean Oven

•18 Operating Modes

•Rapid PreHeat

•MasterChef menu offers over 100

food types to cook to perfection

•Roast Probe for perfect roasting results

•Favorites — up to 20 recipes

•Sabbath Program

•CleanGlass Door

•Timer

•TwinPower Fans provide optimum

and even distribution of hot air

•Soft Open and Soft Close for an

easier handling

•The simple yet sleek Silhouette

handle seems to oat enhancing its

modern design lines

PureLine 30” Convection Oven

H 6680 BP

FOREVER BETTER

H 6680 BP

Page 3 of 8

PureLine 30” Convection Oven

H 6680 BP

FOREVER BETTER

H 6680 BP

Page 4 of 8

SPECIFICATIONS

H 6680 BP — Item 22668053USA

Overall Unit Width - Excluding Fascia Dimension 287/16” (722mm)

Overall Height - Excluding Fascia Dimension 273/4” (705mm)

Overall Unit Depth - Excluding Fascia Dimensions 233/4” (603mm)

Oven Door Clearance 23” (584mm)

Overall Fascia Dimensions 2913/16” (757mm) W x 285/8” (727mm) H

x 7/8” (23mm) D

Built-In

Minimum Cabinet Width 281/2” (724mm)

Minimum Cabinet Depth 24” (610mm)

Minimum Cabinet Opening Height 281/4” (718mm)

Minimum Base Support 193 lbs

Additional Cut-outs Required

Venting cut-out required at base of cabinet

(4” x 28” / 100mm x 720mm) in the bottom

of the cabinet for power cord and ventilation

Electrical

Electrical Requirements 208/240V 30A 60Hz circuit

Power Cord Yes - NEMA 14-30 plug

Electrical Rating 120/208V, 30A, 60Hz, 5000w

120/240V, 30A, 60Hz, 6700w

Total Amps 240V / 28A / 208V / 24A

Shipping

Shipping Weight 216 lbs

Shipping Dimensions 3211/16” W x 351/16” H x 305/16” L

Support

Call 800.843.7231

20/20 82020technologies.com

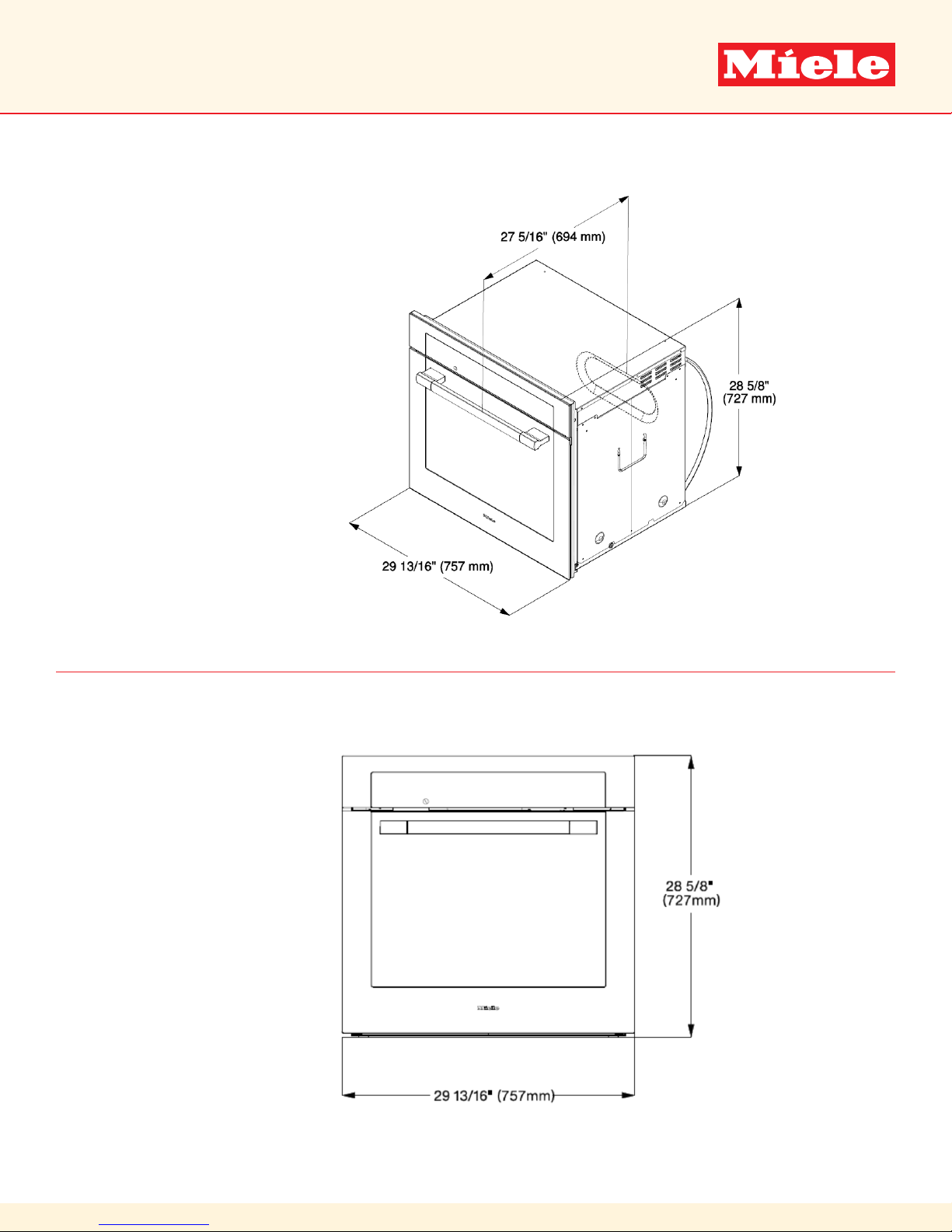

PRODUCT VIEWS

H 6680 BP

Page 5 of 8

Isometric

PureLine 30” Convection Oven

H 6680 BP

FOREVER BETTER



Front

PureLine 30” Convection Oven

H 6680 BP

FOREVER BETTER

PRODUCT VIEWS

Top View

Rear View



Electrical Connection

H 6680 BP

Page 6 of 8

RemoteVision Module



PureLine 30” Convection Oven

H 6680 BP

FOREVER BETTER

H 6680 BP

Page 7 of 8

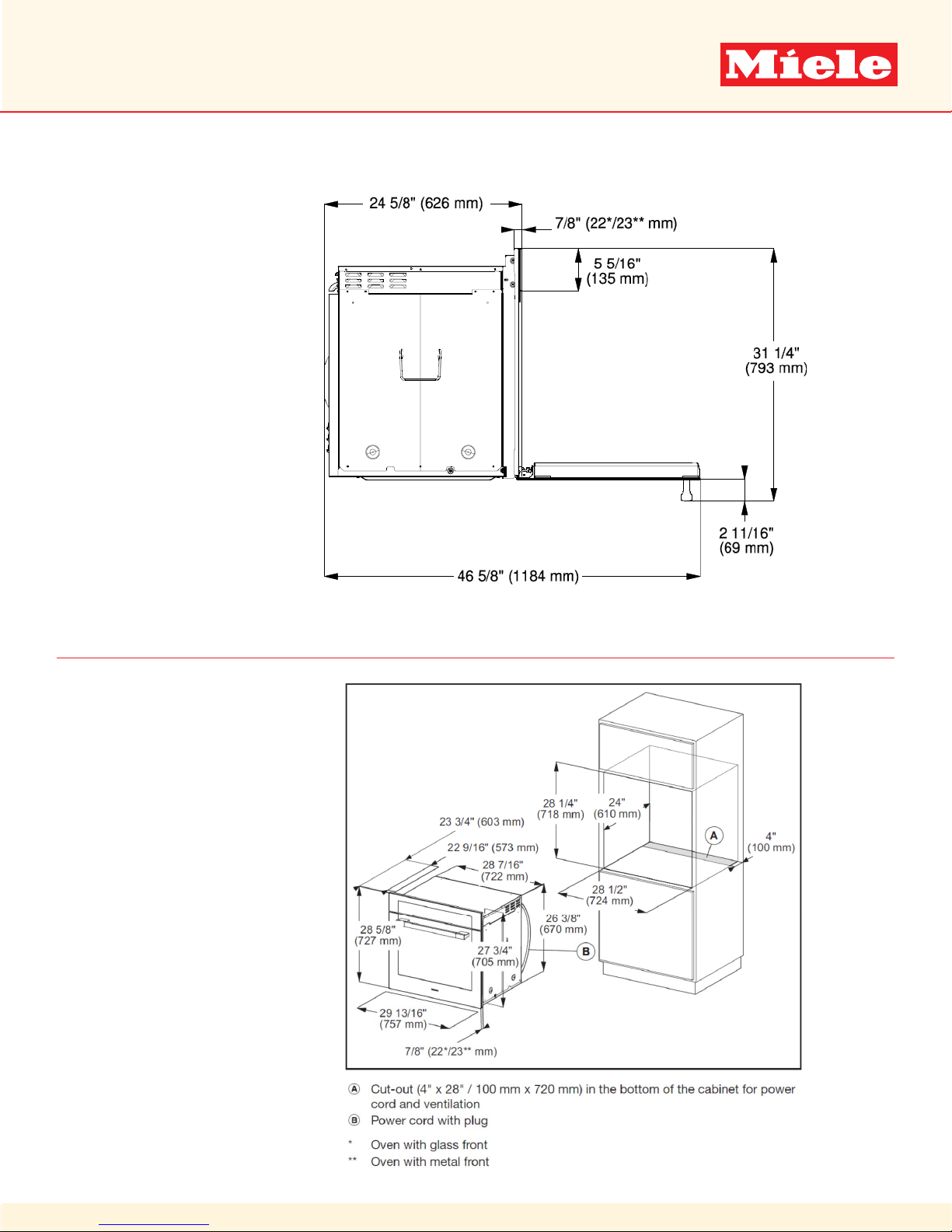

INSTALLATION SPECIFICATIONS

Install in Tall Cabinet

PRODUCT VIEWS

Side View

PureLine 30” Convection Oven

H 6680 BP

FOREVER BETTER

H 6680 BP

Page 8 of 8

INSTALLATION SPECIFICATIONS



Undercounter Installation
