MBW F24/4 Manuel utilisateur

OPERATOR’S SAFETY

AND SERVICE MANUAL

MBW, Inc.

250 Hartford Rd • PO Box 440

Slinger, WI 53086-0440

Phone: (262) 644-5234

Fax: (262) 644-5169

Email: mbw@mbw.com

Website: www.mbw.com

MBW (UK) Ltd.

Units 2 & 3 Cochrane Street

Bolton BL3 6BN, England

Phone: 01204 387784

Fax: 01204 387797

Email: saleseurope@mbw.com

Website: www.mbweurope.com

L 18432/ 01.28.D

©MBW, Inc. 2021

Printed in the USA

F24/4

F30/4

This manual covers the following serial numbers and higher

for each model listed:

F24/4 . . . . . . . . . . . . . . . . . . . . . 1740249-1741218

F30/4 . . . . . . . . . . . . . . . . . . . . . 1460000

WALK BEHIND TROWELS

- 2 -

Failure to comply could result in serious bodily

injury.

13483

CAUTION

STOP

Read Operating Instructions before

operating this piece of equipment.

Keep unauthorized and untrained

people away from this equipment.

ROTATING & MOVING PARTS!

Make sure all guards and safety

devices are in place.

Wear OSHA approved hearing

protection, foot protection, eye

protection and head protection.

Avoid breathing dust from operating

machine, wear OSHA specified dust

mask/respirator.

SHUT OFF the motor before servicing

or cleaning.

DO NOT RUN in an enclosed area.

The engine produces carbon

monoxide, a POISONOUS GAS.

12573

WARNING

ROTATING PARTS

can crush and cut.

Keep hands away!

01064





















WARNING Startengineatidleonly!

NEVER place foot on guard ring.

16267











Safety Decals (Decal Set 16268)

13483

12573

01064 (Two Places)

14770

16267

12267

- 3 -

SPECIFICATIONS

Specifications subject to change without notice

F24/4 F30/4

Ring Size 24” (61cm) 30” (76 cm)

Engine Honda GX120 4hp (3kw) Honda GX160 5.5hp (4kw)

Engine Speed 3400 rpm 3600 rpm

Trowel Speed 50-135 rpm 70-125 rpm

Weight 125 lbs (57kg)

Noise Level 85-105 dBA 89-103 dBA

- 9 -

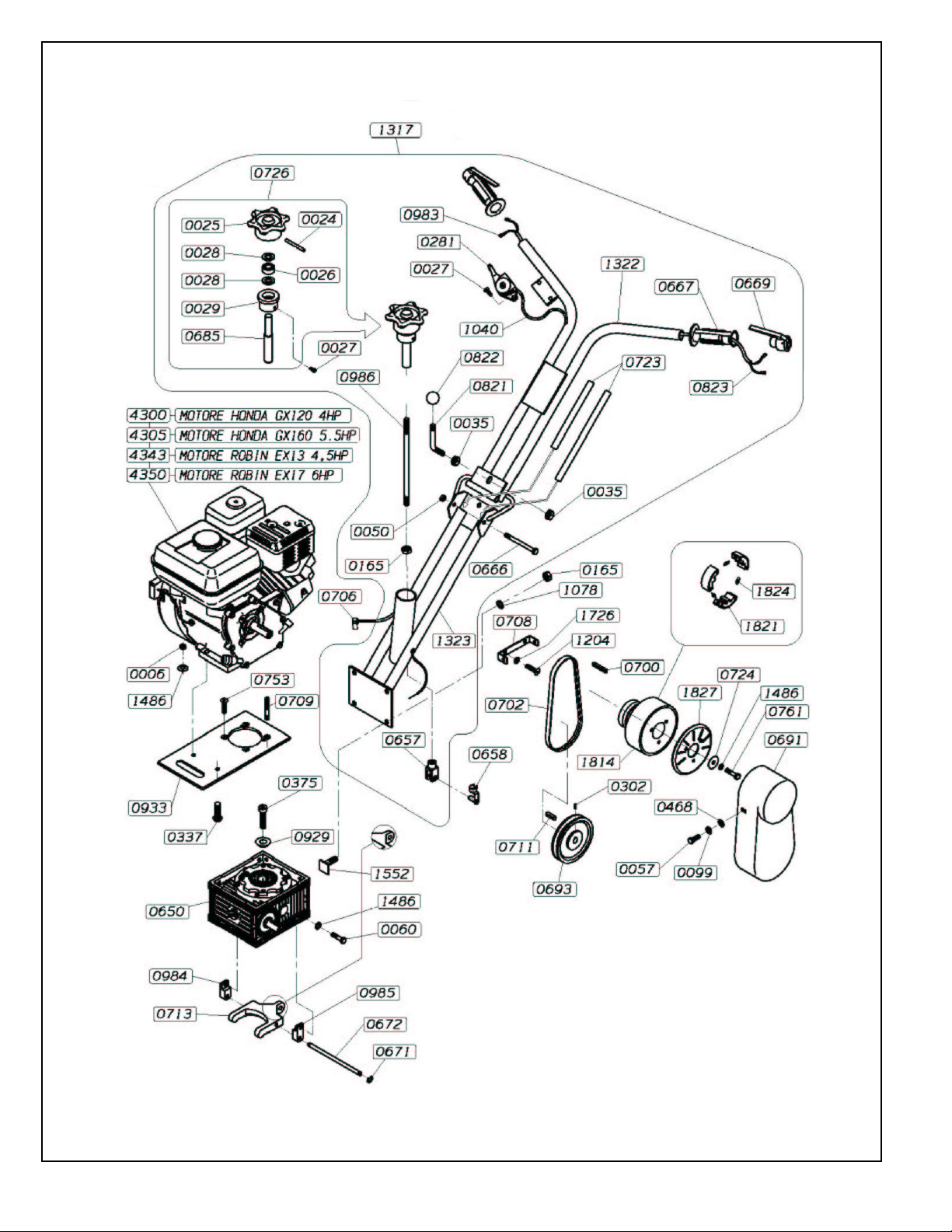

Handle and Drive Assembly

- 10 -

Spider Assembly (F24)

- 11 -

Handle and Drive Assembly (F30)

- 12 -

Spider Assembly (F30)
