SMOKER SIDE SHELF

Upright Position

With both hands on the left and right of the shelf, lift

smoker side shelf. When shelf is in full upright position,

push the shelf gently towards the smoker. The hinge will

then drop and lock into place.

Downward Position

Again, with both hands on each side of the smoker side

shelf, slightly lift the shelf to remove it from its locked

position, then gently pull towards yourself and swing the

shelf into its downward position.

FITS MASTERBUILT 30-in. MODELS: 20070411, 20070911, 20071011, 20071111

FITS MASTERBUILT 40-in. MODELS: 20070211, 20070212, 20070311, 20071211,

20071311, 20071411, 20071611, 20071711

POSITIONING

Model# 20101513

Masterbuilt Manufacturing, Inc. · 1 Masterbuilt Ct. Columbus, GA 31907 · Customer Service / Servicio de atención al cliente: 1-800-489-1581 · www.masterbuilt.com

081612-04SS

MADE IN CHINA

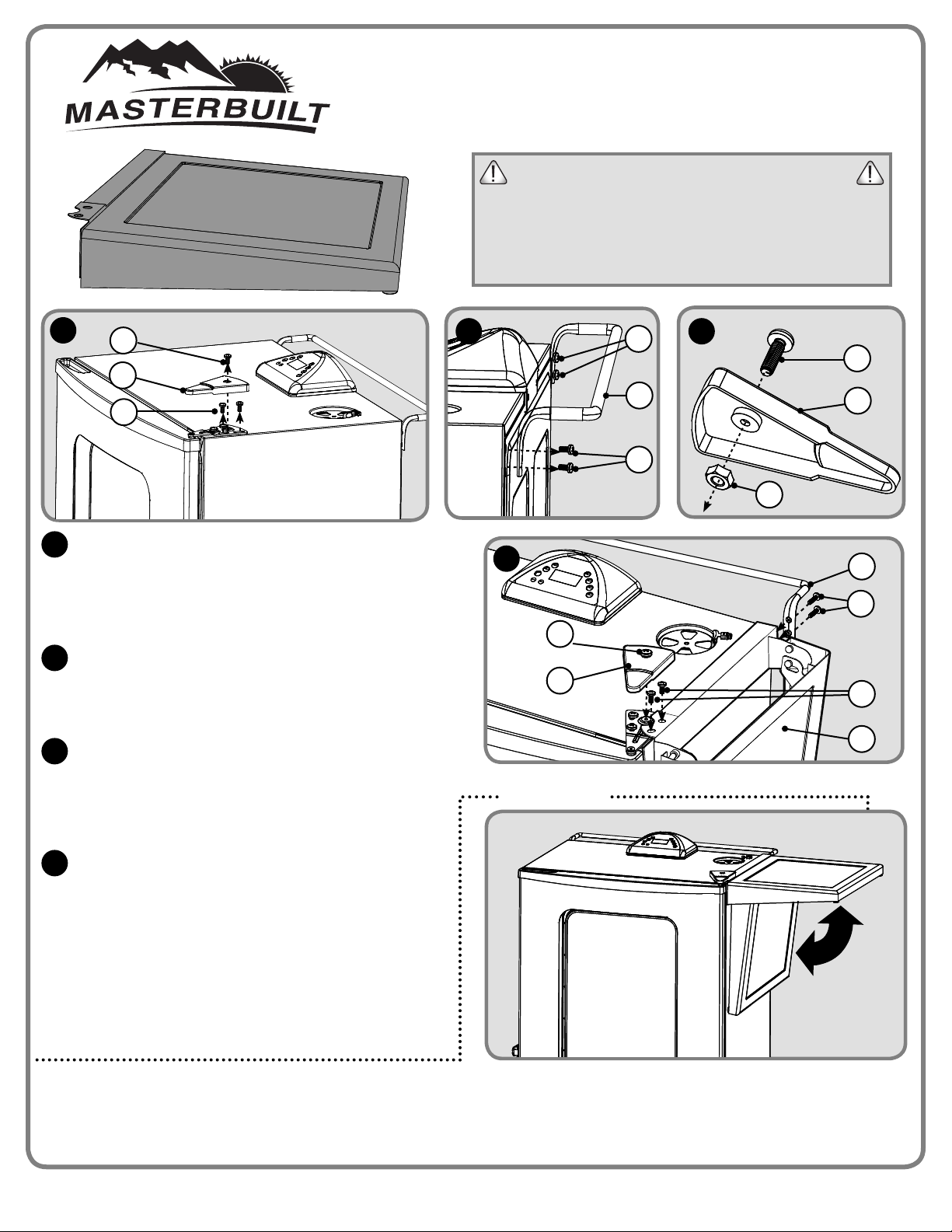

Facing right side of smoker, remove door hinge

cover screw (A) and door hinge cover (B), then re-

move only the closest door hinge screws (C) from

hinge. (Do not remove far rear screws as the door

will loosen and the seal could be compromised.)

Still facing the right side of smoker, slightly loosen

handle screws (D) and completely remove handle

screws (D) closest to you, allowing rear handle (E)

to move freely.

Insert hinge cover screw (A) through door hinge

cover (B), then take nut (F) and thread onto screw

taking care not to fully tighten screw; leaving a

slight gap between the nut (F), door hinge cover

(B) and screw (A).

With smoker side shelf (G) in downward position,

align shelf support bracket and holes onto the right

side of smoker body as shown.

With side shelf (G) between smoker body and

handle (E), replace handle screws (D) and door

hinge screws (C). Tighten all screws at this time.

Re-set door hinge cover (B) over door hinge and

secure with door hinge cover screw (A) as shown.

Shelf installation is now complete.

2 3

CAUTION

· SMOKER SIDE SHELF WEIGHT CAPACITY 25 LBS.

· NEVER MOVE SMOKER WITH SHELF IN UPRIGHT POSITION.

· DO NOT SIT ON OR LEAN AGAINST SHELF.

· WHEN ADJUSTING SHELF, KEEP FINGERS CLEAR OF HINGES.

ESTANTE LATERAL PARA AHUMADOR

Posición vertical

Con ambas manos en el lado izquierdo y derecho de la repisa,

levante la repisa lateral del ahumador. Cuando la repisa esté

en posición totalmente vertical, empújela suavemente hacia el

ahumador. La bisagra caerá y se asegurará en su lugar.

Posición hacia abajo

Nuevamente, con ambas manos en cada lado de la repisa

lateral

del ahumador, levante ligeramente la repisa para quitarla

de su posición bloqueada, jálela suavemente hacia usted y

balancéela hasta colocarla en la posición hacia abajo.

SE AJUSTA A LOS SIGUIENTES MODELOS MASTERBUILT: 20070411, 20070911, 20071011, 20071111

SE AJUSTA A LOS SIGUIENTES MODELOS MASTERBUILT: 20070211, 20070212, 20070311, 20071211,

20071311, 20071411, 20071611, 20071711

POSICIÓN

ARTICULO# 20101513

Masterbuilt Manufacturing, Inc. · 1 Masterbuilt Ct. Columbus, GA 31907 · Customer Service / Servicio de atención al cliente: 1-800-489-1581 · www.masterbuilt.com

HECHO EN CHINA

De frente al lado derecho del ahumador, quite el tornillo de

la cubierta de la bisagra de la puerta (A) y la cubierta de la

bisagra de la puerta (B), luego quite sólo los tornillos de la

bisagra de la puerta que estén más cerca (C) de la bisagra.

(No quite los tornillos que están en el extremo trasero ya

que la puerta se aﬂojará y se podría dañar el sello.)

Aún de frente al lado derecho del ahumador, aﬂoje lig-

eramente los tornillos del asa (D) y quite totalmente los

tornillos del asa (D) que estén más cerca de usted, con lo

que permitirá que el asa trasera (E) se mueva libremente.

Inserte el tornillo de la cubierta de la bisagra (A) a través

de la cubierta de la bisagra de la puerta (B), luego tome

la tuerca (F) y enrósquela en el tornillo con cuidado de

no apretar totalmente el tornillo y dejando un pequeño

espacio entre la tuerca (F), la cubierta de la bisagra de

la puerta (B) y el tornillo (A)

ADVERTENCIA

• CAPACIDAD DE PESO DE LA REPISA LATERAL DEL AHUMADOR 11,33 kg.

• NUNCA MUEVA EL AHUMADOR CON LA REPISA EN POSICIÓN VERTICAL.

• NO SE SIENTE NI SE RECLINE SOBRE LA REPISA.

•

AL AJUSTAR LA REPISA, MANTENGA LOS DEDOS ALEJADOS DE TODAS LAS BISAGRAS.

2 3

Con la repisa lateral de ahumador (G) en posición hacia

abajo, alinee el soporte de la repisa y los oriﬁcios ubica-

dos en el lado derecho del cuerpo del ahumador como

se muestra.

Con la repisa lateral (G) entre el cuerpo del ahumador y

el asa (E), vuelva a poner los tornillos del asa (D) y los

tornillos de la bisagra de la puerta (C). En este momen-

to, apriete todos los tornillos.

Vuelva a colocar la cubierta de la bisagra de la puerta

(B) sobre la bisagra y asegúrela con el tornillo de la

cubierta de la bisagra (A) como se muestra

Ahora ha terminado la instalación de la repisa.
