Magnat Audio MONITOR SUPREME SUB 302A Manuel utilisateur

MONITOR SUPREME SUB 302A

MONITOR SUPREME SUB 202A

BEDIENUNGSANLEITUNG/GARANTIEURKUNDE

OWNER’S MANUAL/WARRANTY DOCUMENT

MODE D’EMPLOI/CERTIFICAT DE GARANTIE

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur

Verfügung stehenden Rückgabe- und Sammelsystemen zu.

At the end of the product’s useful life, please dispose of it at

appropriate collection points provided in your country.

Une fois le produit en fin de vie, veuillez le déposer dans un point

de recyclage approprié.

Abbildungen/Illustrations

Sehr geehrter Kunde,

zunächst vielen Dank dafür, dass Sie sich für ein MAGNAT-Produkt entschieden haben. Wir

möchten Ihnen hierzu von unserer Seite recht herzlich gratulieren. Durch Ihre kluge Wahl sind Sie

Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennung findet.

Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme Ihrer Lautsprecher genau durch.

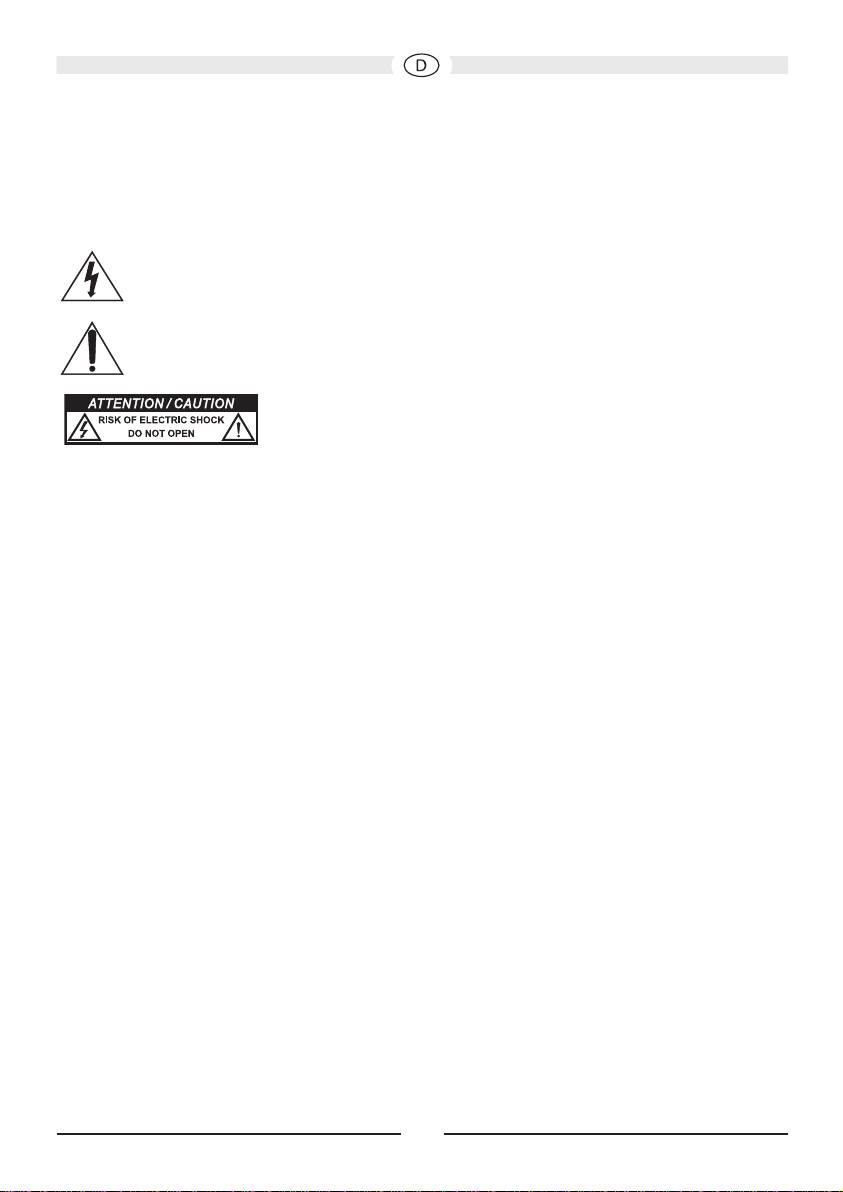

Das Dreieck mit Blitzsymbol warnt den Benutzer, dass innerhalb des Gerätes hohe

Spannungen verwendet werden, die gefährliche Stromschläge verursachen können.

Das Dreieck mit Ausrufezeichen macht den Benutzer darauf aufmerksam, dass in der

beigefügten Bedienungsanleitung wichtige Betriebs- und Wartungsanweisungen

(Reparatur) enthalten sind, die unbedingt beachtet werden müssen.

NICHT ÖFFNEN! GEFAHR DES ELEKTRISCHEN SCHLAGES!

ACHTUNG: Weder das Gehäuse/Netzteile öffnen noch Abdeckungen

entfernen, um Stromschläge zu vermeiden. Keine Reparatur durch

den Benutzer. Reparatur nur durch qualifizierte Techniker! Keine

Steckdosen oder Verlängerungskabel benutzen, die den Stecker des

Gerätes nicht vollständig aufnehmen.

WICHTIGE SICHERHEITSHINWEISE:

Bitte lesen Sie die Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. Die

Bedienungsanleitung enthält wichtige Hinweise zum Betrieb und zur Sicherheit. Befolgen Sie

unbedingt alle Hinweise. Bewahren Sie die Bedienungsanleitung gut auf.

· Niemals den Subwoofer Tropf- und Spritzwasser aussetzen.

EbenfallsdarfderSubwoofernichtzumAbstellenvonVasenoderanderenmitFlüssigkeitengefüllten

Behältern verwendet werden.

· Der Abstand zwischen Aktivsubwoofergehäuse und Zimmerwänden oder anderen Gegenständen

(z. B. Möbel, Regalwände) darf an keiner Seite 5 cm unterschreiten.

Die Aluminiumplatte bzw. die Kühlrippen des Verstärkers auf der Rückseite des Aktivsubwoofers

dienen der Kühlung des eingebauten Verstärkers und müssen ebenfalls 5 cm Abstand zu allen

Gegenständen haben und dürfen nicht abgedeckt sein (z. B. Vorhänge, Gardienen), um eine

ausreichende Belüftung des Verstärkers zu gewährleisten.

· Der Aktivsubwoofer soll nicht in der Nähe von Wärmequellen aufgestellt werden (Heizkörper, Öfen,

Heizstrahler, offene Flammen)

· Der Aktivsubwoofer ist geeignet für den Einsatz in einem Temperaturbereich von 10°C bis 40°C. Der

Aktivsubwoofer darf nicht in Räumen mit sehr hoher Luftfeuchtigkeit verwendet werden.

· Bitte keine Gegenstände mit offenen Flammen (z. B. Kerzen) auf dem Aktivsubwoofer platzieren.

· Das Netzkabel nicht mit feuchten Händen anfassen oder anschließen.

· Das Netzkabel von Heizgeräten fernhalten.

· Bei sichtbaren Beschädigungen des Netzkabels darf das Gerät nicht mehr betrieben werden. Ein

beschädigtes Kabel darf nicht repariert, sondern muss ausgetauscht werden.

· Nie schwere Gegenstände auf das Netzkabel legen.

· Der Netzstecker sollte immer frei zugänglich sein.

· Wird das Gerät längere Zeit (z. B. im Urlaub) nicht benutzt, sollte es durch Ziehen des Netzsteckers

vomNetz getrennt werden.Das Gerät sollteauch bei Gewittervom Netz getrennt werden. Somitwird

eine Beschädigung durch Blitzschlag und Überspannung verhindert.

· Verwenden Sie keine Reinigungsmittel oder chemische Lösungsmittel, da sonst die Oberfläche

beschädigt werden könnte.

· Reparaturen müssen immer qualifizierten Fachkräften überlassen werden, da man sich sonst

gefährlichen Hochspannungen oder anderen Gefahren aussetzt.

DER AKTIVE SUBWOOFER MAGNAT MONITOR SUPREME

DiesesGerätistoptischundakustischoptimalaufdieLautsprecherderMAGNAT MONITOR SUPREME-

Serie abgestimmt, kann aber selbstverständlich auch mit anderen Lautsprechern kombiniert werden.

Beim Anschließen Ihrer Lautsprecheranlage beachten Sie bitte, dass alle Geräte ausgeschaltet sind.

Weiterhin achten Sie bitte darauf, dass alle Lautsprecherkabel richtig gepolt sind, d. h. der Pluspol des

jeweiligen Ausgangs mit dem Pluspol des jeweiligen Eingangs und der Minuspol mit dem jeweiligen

Minuspolverbundenist.BittebeachtenSieauchdieBedienungsanleitungenIhresReceivers/Verstärkers

und der Lautsprecher.

AUFSTELLUNG

Der vom Subwoofer wiedergegebene Frequenzbereich ist für das menschliche Ohr räumlich nicht

ortbar, deshalb ist die Aufstellung im allgemeinen unproblematisch. Eine Platzierung vor dem Hörplatz

in der Nähe der Frontlautsprecher ist jedoch vorzuziehen. Weiterhin sollten Sie darauf achten, dass der

Abstand zu Gegenständen und Wänden seitlich und nach hinten mindestens 20 cm beträgt, da sonst die

Basswiedergabe beeinträchtigt werden kann.

DIE BEDIENUNGSELEMENTE DES SUBWOOFERS (BILD 1)

Netzanschluss (8), Netzspannungswahlschalter (7)

Da es sich um einen Subwoofer mit eingebautem Verstärker handelt, muss dieser über das beiliegende

Netzkabel an die Netzleitung angeschlossen werden. Der Netzspannungswahlschalter ist ab Werk auf

230 V für die Verwendung im europäischen Raum eingestellt.

Sehr wichtig: Wird der Subwoofer in 115 V-Stellung an das 230 V Netz angeschlossen, führt dies

zwangsläufig zur Zerstörung des eingebauten Verstärkers!

Betriebsmodus Schalter (6), LED-Betriebszustandsanzeige (5), Power Schalter (10)

Power-Schalter ON Power-Schalter OFF

BETRIEBSMODUS-

Schalter ON Subwoofer im Dauerbetrieb, die LED leuchtet grün.

Günstige Einstellung für die Wiedergabe von

Programmen mit langen leisen Passagen (ein

unbeabsichtigtes Ausschalten des Subwoofers

wird verhindert).

Der Subwoofer ist

ausgeschaltet; Die

LED ist aus.

Wird das Gerät

längere Zeit nicht

benutzt, sollte diese

Einstellung gewählt

werden

BETRIEBSMODUS-

Schalter AUTO Die automatische Ein-/Ausschaltung ist aktiviert

(empfohlene Einstellung).

Erhält der Subwoofer ein Signal vom Receiver,

schaltet er sich automatisch ein, die LED leuchtet

grün.

Erhält der Subwoofer kein Signal mehr, schaltet er

nach wenigen Minuten automatisch wieder in den

Standby-Betrieb. Die LED leuchtet dann rot.

AV-Eingang (2)

VerbindenSie den Niederpegel-Subwooferausgang Ihres Receivers(Sub-Pre-Out) mit dem AV-Eingang

des Subwoofers (siehe Bild 3). Hierzu benötigen Sie ein Mono-Cinch Kabel (nicht im Lieferumfang

enthalten).

Hochpegeleingänge (1)

Zum Anschluss an Hochpegel- (Lautsprecher-) Ausgänge des Receivers/ Verstärkers. Siehe Bild 2.

Pegelregler (3)

Mit diesem Regler stellen Sie die Lautstärke im Bassbereich nach Ihren Wünschen wie folgt ein:

1. Der Bassregler an Ihrem Verstärker wird in Mittelstellung (linear) gebracht.

2. Ganz wichtig: Den Pegelregler auf den linken Anschlag drehen (kleinste Lautstärke).

3. Legen Sie Musik auf und erhöhen Sie die Lautstärke mit dem Regler des Verstärkers auf das

gewünschte Maß.

4. Den Basspegel mit dem Pegelregler auf gewünschte Lautstärke bringen.

Trennfrequenzregler (4)

Hiermit stellen Sie die höchste Frequenz ein, bis zu der Ihr Subwoofer arbeitet. In Kombination mit

Regallautsprechernsollte die Frequenz auf100 –150Hzeingestelltwerden,kommenStandlautsprecher

zum Einsatz, ist eine Einstellung von 50 Hz – 100 Hz sinnvoll.

Sicherung (9)

Als Sicherung darf nur der Typ verwendet werden, der auf der Rückseite des Verstärkers neben dem

Sicherungshalter angegeben ist.

PFLEGE

Reinigen Sie das Gehäuse am besten mit einem milden Haushaltsreiniger. Verwenden Sie auf keinen

Fall Möbelpolitur o. ä.

TECHNISCHE DATEN

Monitor Supreme Sub 202A Monitor Supreme Sub 302A

Konfiguration: Bassreflex, ‚frontfire’ Bassreflex, ‚frontfire’

Bestückung: 20 cm Langhubtreiber 30 cm Langhubtreiber

Ausgangsleistung RMS/Max.: 80 / 160 Watt 100 / 220 Watt

Frequenzbereich: 20 – 200 Hz 16 – 200 Hz

Trennfrequenz: 50 – 150 Hz 50 – 150 Hz

Stromverbrauch (Standby): <0,5 Watt <0,5 Watt

Maße (BxHxT): 265 x 365 x 345 mm 355 x 440 x 395 mm

Zubehör: Netzkabel Netzkabel

Technische Änderungen vorbehalten.

Dear Customer,

Congratulations on your fine new loudspeakers and thank you very much for choosing MAGNAT!

You have made an excellent choice. The high-quality speakers produced by MAGNAT are

renowned all over the world.

Pleasestudytheinstructionsandinformationbelowcarefullybeforeusingyournewloudspeakers.

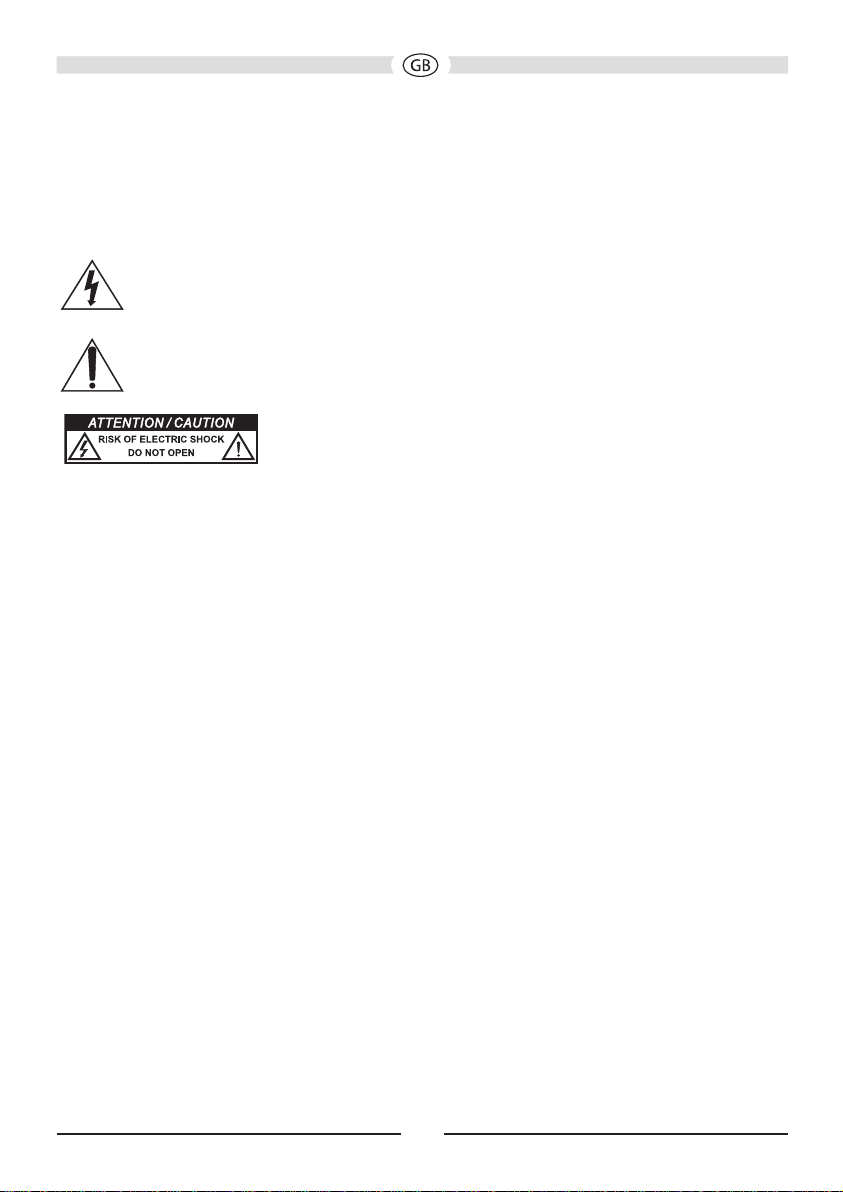

The triangle with a lightning symbol warns the user that high voltage is used within the

device which can result in electric shock.

The triangle with an exclamation mark informs the user that important operating and

maintenance instructions (repair) are contained in the accompanying instruction manual,

which must be observed.

DO NOT OPEN! RISK OF ELECTRIC SHOCK!

CAUTION: In order to avoid electric shock do not open the speaker

housing/mains adapters or remove the covers. The user is not to

conduct any repairs him/herself. Repairs should only be conducted by

qualified technicians! Do not use any sockets or extension cables that

do not fully accommodate the plug of the device.

IMPORTANT SAFETY NOTICE

Please read through the instruction manual carefully before starting to use the device. This

manual contains important information concerning operation and safety aspects. It is imperative

you observe all of the information. Keep the manual in a safe location.

• Neversubjectthesubwoofertodrippingorsplashingwater.Donotplaceanyflowervasesorother

filled recipients on top of the subwoofer.

• Thedistancebetweentheactivesubwooferenclosureandthewallsoftheroomorotherobjects

(e. g. furniture, shelf units) may not be less than 5 cm on any side.

The aluminium plate and cooling fins of the amplifier at the rear of the active subwoofer serve to cool

the built-in amplifier; for this reason, they must also be at least 5 cm away from all objects and must

not be covered (e.g. by a curtain).

The bass reflex opening(s) on the active subwoofer must not be covered (e. g. by curtains, etc.) in

order to guarantee adequate ventilation of the amplifier.

• Thesubwoofershouldnotbepositionednearheatsources(heaters,ovens,radiantheaters,naked

flames, etc.).

• Only operate the subwoofer at an ambient/room temperature from 10°C to 40°C. The active subwoofer

may not be used in very humid rooms.

• Pleasedonotplaceanyitemswithnakedflames(e.g.candles)ontheactivesubwoofer.

• Pleasedonottouchorconnectthemainscablewhenyourhandsaredamp.

• Keepthemainscableawayfromheaters.

• The device should not continue to be operated if there is visible damage to the mains cable. A

damaged cable should not be repaired, but must be replaced.

• Neverplaceheavyitemsonthemainscable.

• Themainscableshouldalwaysbefreelyaccessible.

• Ifthedeviceisnotgoingtobeusedforaprolongedperiod(e.g.whenonholiday),itshouldbe

disconnected from the mains by removing the plug. The device should also be disconnected from

the mains in the event of a thunderstorm. Doing this will prevent damage caused by lightning and

overvoltage.

• Do not use any cleaning agents or chemical solvents when cleaning, as these could damage the

surface of the device.

• Repairsmustalwaysbeconductedbyqualifiedspecialists,asyoumightotherwisebeexposedto

dangerous high voltage levels or other hazards.

THE ACTIVE SUBWOOFER MAGNAT MONITOR SUPREME

This subwoofer has been adapted to provide the best visual and acoustic match to the MAGNAT

MONITOR SUPREME range of loudspeakers. However, it goes without saying that it may be combined

with other loudspeakers.

Whenconnectingyourloudspeaker,pleasemakesurethateverythinghasbeenswitchedoff.Furthermore,

make sure that all loudspeaker cables are connected to the proper poles, i.e. the positive pole for the

output is connected to the positive pole for the input and the negative pole with the negative pole. Please

also refer to your receiver‘s/amplifier‘s and loudspeakers‘ instructions.

POSITIONING

The frequency range reproduced by the subwoofer cannot be pinpointed by the human ear. That‘s why

positioning generally doesn‘t present any problems. However, it is preferable to place the speaker close

tothe front loudspeaker infrontof the listeningposition.You should alsomakesure that the distancefrom

the sides and from the rear to items and walls is at least 20 centimetres as otherwise bass reproduction

may be impaired.

THE SUBWOOFER‘S OPERATING ELEMENTS (FIG. 1)

Mains connection (8), mains-voltage switch (7)

The subwoofer is equipped with an integrated amplifier and needs to be connected to a mains outlet by

meansofthe supplied mains cable.Thevoltage selector has beensetatthe factory to 230Vfor operation

in Europe.

Warning: Connecting the subwoofer to a 230 V mains outlet while the voltage selector is set to 115 V will

lead to immediate destruction of the amplifier!

Operating mode switch (6), operating state LED (5), power switch (10)

Power switch ON Power switch OFF

Operating mode

switch ON Subwooferisinpermanentoperation,theLED is green.

Favourable setting for the reproduction of programmes

with long quiet passages (this prevents the subwoofer

from switching off unintentionally).

The subwoofer is

switched off, LED is off.

This is the setting for

when subwoofer isn’t

used over long periods.

Operating mode

AUTO The automatic switching on/off is activated

(recommended setting).

The subwoofer switches on automatically when it

receives a signal from the receiver, the LED turns

green.

It automatically switches to standby after receiving no

signals for some minutes, the LED turns red.

AV input (2)

Connect your receiver‘s low-level subwoofer output (sub-pre-out) to the subwoofer‘s AV input (see Fig.

3). You will require a mono-cinch cable for this (not supplied).

High-level inputs (1)

For connection to the high-level (speaker) outputs of the receiver/amplifier, refer to Fig. 2.

Level control (3)

This control is used to set the bass volume according to your preferences. Proceed as follows::

1. Set the bass control of your amplifier into its centre (linear) position.

2. Important: Set the level control to its left stop (lowest volume).

3. Now, play back some music and set the volume control of the amplifier to the desired level.

4. Set the subwoofer level control to the desired bass level.

Cross-over frequency control (4)

Used to set the upper limit of the subwoofer operating range. The cross-over frequency should be set

to 100 to 150 Hz when the system is used in combination with shelf loudspeakers or 50 to 100 Hz when

used with stand loudspeakers.

Fuse (9)

Only use a fuse with the parameters indicated inside the triangle next to the fuse holder, on the rear of

the amplifier.

MAINTENANCE

The surface is best cleaned with a mild household cleaner. On no account use furniture polish or similar

products.

SPECIFICATIONS

Monitor Supreme Sub 202A Monitor Supreme Sub 302A

Configuration: bass reflex, frontfire bass reflex, frontfire

Fitted with: 20 cm long-stroke driver 30 cm long-stroke driver

Output power RMS/Max.: 80 / 160 watts 100 / 220 watts

Frequency range: 20 – 200 Hz 16 – 200 Hz

Cross-over frequency: 50 – 150 Hz 50 – 150 Hz

Power input (Standby): <0.5 watts <0.5 watts

Dimensions (WxHxD): 265 x 365 x 345 mm 355 x 440 x 395 mm

Accessories: mains cable mains cable

Subject to technical change.

Très cher client,

Félicitations: vous venez d‘acquérir un produit MAGNAT et nous vous en remercions! Grâce à

votre excellent choix, vous êtes devenus le propriétaire d’un produit de qualité de réputation

mondiale.

Lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service

de vos nouvelles enceintes.

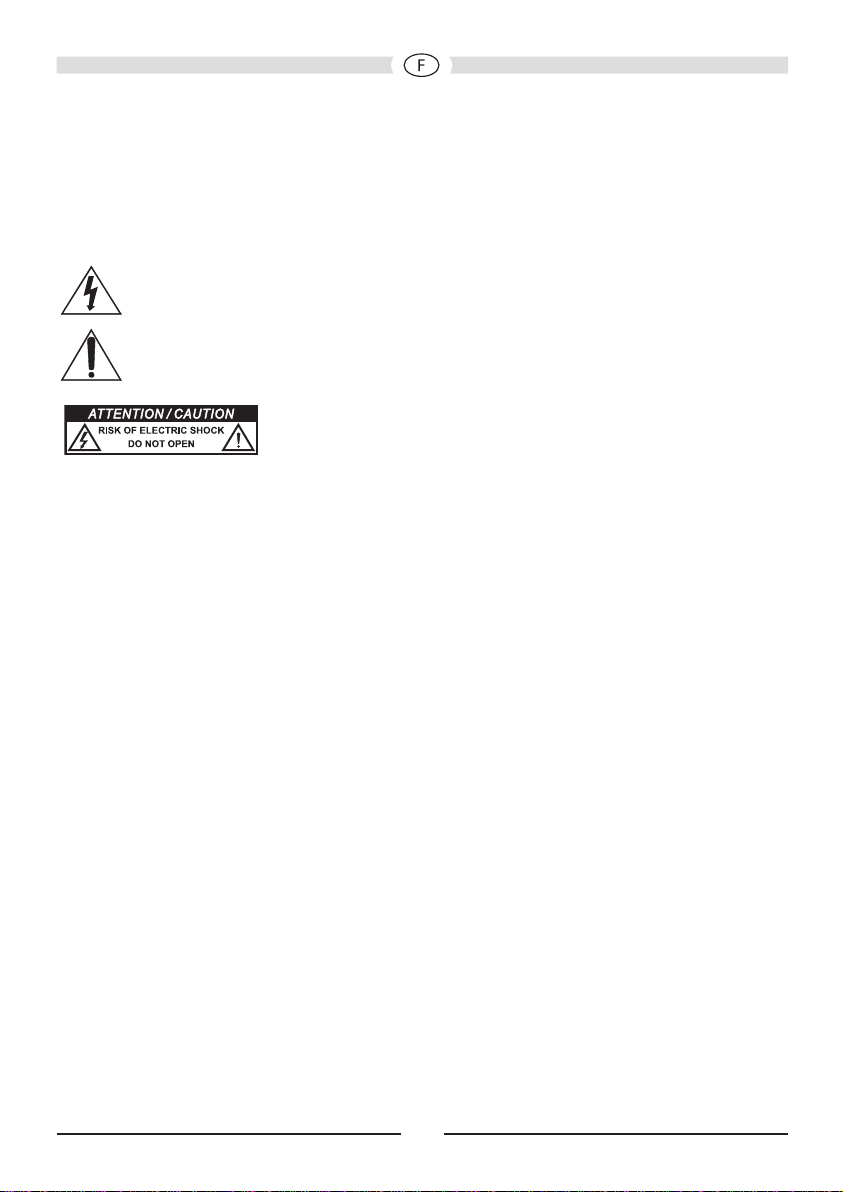

Le triangle comportant le symbole d‘un éclair avertit l’utilisateur que l’appareil est traversé

par des tensions élevées pouvant entraîner des décharges électriques dangereuses.

Le triangle comportant le point d‘exclamation indique à l’utilisateur de l’appareil que la

notice d’utilisation jointe avec l’appareil contient des consignes d’utilisation et d’entretien

importantes devant impérativement être respectées.

Attention! Ne pas ouvrir, risque d‘électrocution!

ATTENTION : Veillez à ne pas ouvrir le boîtier/les blocs d’alimentation du

haut-parleur ni à retirer les caches de protection afin d‘éviter tout risque

de décharge électrique. Aucune réparation ne doit être effectuée par

l’utilisateur de l’appareil. Toute réparation doit être confiée exclusivement

à un personnel qualifié ! N‘utilisez ni prises ni rallonges dans lesquelles il

n’est pas possible d‘enfoncer complètement le connecteur.

AVIS IMPORTANT DE SÉCURITÉ

Veuillez lire attentivement la notice d’utilisation avant la mise en marche de l’appareil. La notice

d’utilisation comporte des consignes de fonctionnement et de sécurité importantes. Respectez

impérativement toutes les consignes. Conservez soigneusement la notice d’utilisation.

• Protégezvotresubwooferdesgouttesetdesprojectionsd’eau.Neposezjamaisdesvasesou

d’autres récipients contenant des liquides sur le subwoofer.

• Ladistanceentreleboîtierdusubwooferactifetlesmursdelapièceoulesautresobjets(parex.

meubles, parois d‘étagères) doit être au minimum de 5 cm.

La plaque d‘aluminium et/ou les ailettes de refroidissement de l‘amplificateur situées au dos du

subwoofer actif servent au refroidissement de l‘amplificateur intégré et doivent aussi être à un

minimumde distancede 5 cmde tousles objets etne peuventpas être recouvertes(par ex.rideaux).

L(es) ouverture(s) du bass-reflex du subwoofer actif ne doivent pas être recouvertes avec des objets

(par ex. rideaux), afin de garantir une aération suffisante de l‘amplificateur.

• Évitez d’installer le subwoofer à proximité de sources de chaleur (éléments de chauffage, fours,

radiateurs rayonnants, flammes nues).

• Utilisez l’appareil uniquement à une température ambiante comprise entre 10°C et 40°C. Le

subwoofer actif ne peut pas être utilisé dans des pièces très humides.

• Mercideneplaceraucunobjetavecdesflammesnues(parex.desbougies)surlesubwooferactif.

• Nepastoucherlecâbled‘alimentationavecdesmainsmouillées.Nepasleconnecter.

• Garderlecâbled‘alimentationàunebonnedistancedesradiateurs.

• En cas d’endommagement visible du cordon d’alimentation, l’appareil ne doit plus être utilisé. Tout

cordon d’alimentation endommagé ne doit pas être réparé mais remplacé.

• Nejamaisposerdesobjetslourdssurlescâbles.

• Laprisedoittoujoursêtrefacilementaccessible.

• Si l’appareil n’est pas utilisé pendant une période prolongée (par ex. en vacances), mettez-le sous

tension en débranchant le cordon d’alimentation. En cas d’orage, l’appareil doit également être mis

sous tension afin d’éviter tout risque d’endommagement dû à un coup de foudre ou à une surtension.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Magnat Audio Intervenants

Magnat Audio

Magnat Audio SBW 250 Guide de démarrage rapide

Magnat Audio

Magnat Audio MONITOR SUPREME 2000 Manuel utilisateur

Magnat Audio

Magnat Audio CS 40 Guide de démarrage rapide

Magnat Audio

Magnat Audio MONITOR 220 Guide de démarrage rapide

Magnat Audio

Magnat Audio Vector 207 Guide de planification

Magnat Audio

Magnat Audio OMEGA SUB 20A Manuel utilisateur

Magnat Audio

Magnat Audio Quantum 1009 Manuel utilisateur

Magnat Audio

Magnat Audio SIGNATURE 507 Guide de planification

Magnat Audio

Magnat Audio TEMPUS 77 Manuel utilisateur

Magnat Audio

Magnat Audio Cinema Ultra AEH 400-ATM Guide de démarrage rapide

Magnat Audio

Magnat Audio QUANTUM 530A Manuel utilisateur

Magnat Audio

Magnat Audio 171 110 Guide de démarrage rapide

Magnat Audio

Magnat Audio ACTIVE REFLEX 300A II Series Guide de planification

Magnat Audio

Magnat Audio Sounddeck 150 Guide de démarrage rapide

Magnat Audio

Magnat Audio SHADOW 209 Manuel utilisateur

Magnat Audio

Magnat Audio MONITOR SUPREME 2002 Guide de planification

Magnat Audio

Magnat Audio TRANSPULS 800A Guide de démarrage rapide

Magnat Audio

Magnat Audio QUANTUM 757 Guide de planification

Magnat Audio

Magnat Audio INTERIOR IW 510 C Manuel utilisateur

Magnat Audio

Magnat Audio PROFECTION 102 Manuel utilisateur

Magnat Audio

Magnat Audio Quantum Signature Manuel utilisateur

Magnat Audio

Magnat Audio Vector 207 Manuel utilisateur

Magnat Audio

Magnat Audio BULLDOG 7 Guide de démarrage rapide

Magnat Audio

Magnat Audio SIGNATURE 707 Guide de planification

Manuels Intervenants populaires d'autres marques

argon audio

argon audio IE20 Manuel utilisateur

Denon

Denon SC-N7 Manuel utilisateur

Gemline

Gemline Ace 3952 Manuel utilisateur

Focal

Focal ON WALL 300 Mode d’emploi

HEADRUSH

HEADRUSH Maximus HRSP 5024 Manuel utilisateur

SoundLogic

SoundLogic BCCS-6/6395 Manuel utilisateur

Peavey

Peavey DTH 218 Manuel utilisateur

Avantree

Avantree Pluto Air Manuel utilisateur

Morel

Morel Integra Series INTEGRA OVATION 4 Manuel utilisateur

Oppo

Oppo SONICA Manuel utilisateur

Bose

Bose SoundLink Wireless Music System Manuel utilisateur

Rocksteady

Rocksteady Stadium Manuel utilisateur

Bowers & Wilkins

Bowers & Wilkins 4 Manuel utilisateur

Sonance

Sonance SONOS OUTDOOR Series Manuel utilisateur

Electro-Voice

Electro-Voice EVID FM4.2 Manuel utilisateur

Pioneer

Pioneer XW-HTD630 Manuel utilisateur

Onn

Onn BWA16AA002 Manuel utilisateur

HP GL313AA - USB Speakers PC Multimedia Manuel utilisateur
