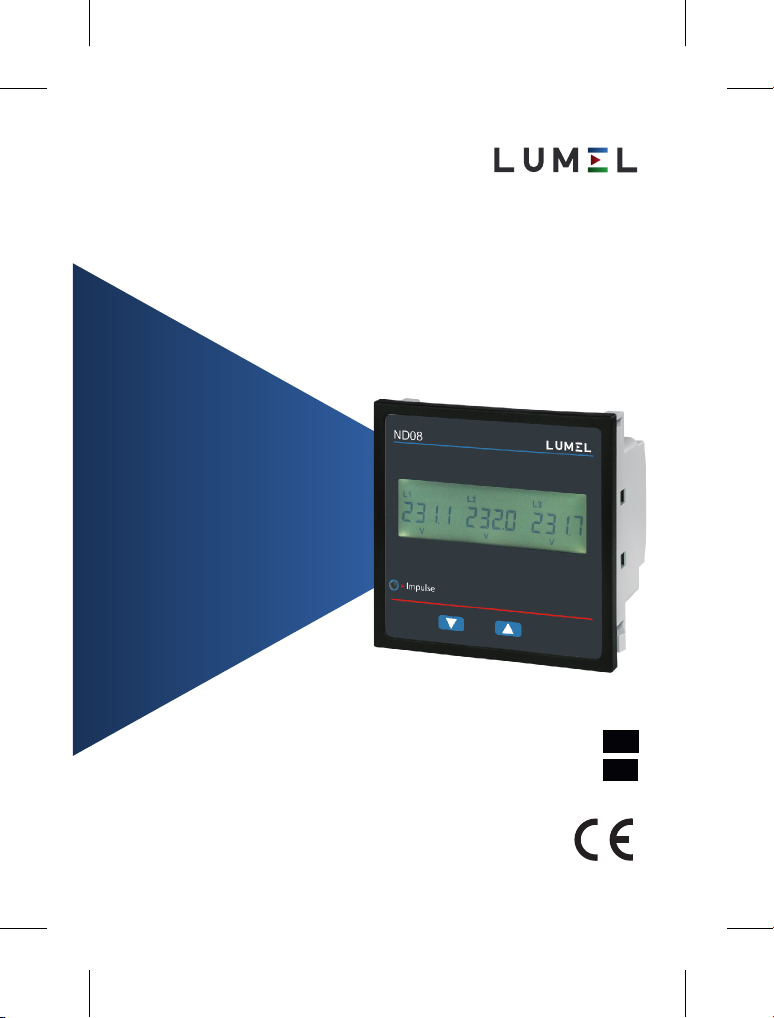

Lumel ND08 Manuel utilisateur

MIERNIK PARAMETRÓW SIECI

ND.08

POWER NETWORK METER

INSTRUKCJA OBSŁUGI INTERFEJSU RS-485 PL

INTERFACE DEFINITION EN

Instrukcja obsługi interfejsu RS485

Programowalny miernik parametrów sieci energetycznej

1. Wstęp 4

2. Ekran wyboru parametrów komunikacji 5

2.1 Adres MODBUS 5

2.2 Prędkość transmisji 5

2.3 Parzystość i bit stopu 5

RS 485 ( ModBus ) 6

3.1 Dostęp do rejestrów 3X (odczyt danych pomiarowych) 7

4. Podłączenie RS 485 38

3.3 Dostęp do rejestrów 4X (odczyt i zapis ustawień) 20

3.4 Obszar rejestrów użytkownika 33

3.2 Dostęp do rejestrów 4X (odczyt danych pomiarowych) 14

Do parametrów programowalnych miernika należą:

- zakres uzwojenia pierwotnego i wtórnego przekładnika

napięciowego,

- zakres uzwojenia pierwotnego i wtórnego przekładnika prądowego,

- układ pracy 3-fazowy (3- lub 4- przewodowy).

Od strony czołowej dostępne są 2 przyciski, pozwalające na

przełączanie wyświetlanych wartości, reset licznika energii oraz

konfigurację miernika. Dodatkowo od frontu widoczna jest także

czerwona dioda LED, pulsująca z częstotliwością proporcjonalną do

mierzonej mocy.

1. Wstęp

Możliwe jest także wykorzystanie opcjonalnego interfejsu RS485. Za pomocą interfejsu można

skonfigurować i zatwierdzić wszystkie wymienione wyżej parametry.

W przypadku interfejsu Modbus konieczne jest w pierwszej kolejności poprawne zaadresowanie

miernika oraz ustawienie prędkości i trybu transmisji.

W poniższej instrukcji zawarte są informacje niezbędne do konfiguracji miernika do komunikacji z

urządzeniem Master i zdalnym odczytem wartości przez MODBUS RS485.

GÓRA

DÓŁ

Miernik serii ND08 to cyfrowy miernik tablicowy w gabarycie 96 x 96mm (DIN) do pomiarów

parametrów sieci energetycznej takich jak: napięcie, prąd, częstotliwość, moc i energia

(czynna, bierna, pozorna). Miernik zapewnia precyzyjne pomiary True RMS do 15-

harmonicznej dla prądów i napięć. Miernik posiada podświetlany wyświetlacz LED.

2. Konfiguracja parametrów komunikacji

2.1 Adres MODBUS :

Na ekranie wyświetlony

wprowadzony adres.

Wciśnięcie „GÓRA”

powoduje akceptację adresu

i przejście do ekranu wyboru

prędkości transmisji

(pkt. 2.2).

Wciśnięcie „DÓŁ” spowoduje powrót do edycji adresu.

Dopuszczalny zakres zmian adresu wynosi 1...247.

Wprowadzenie nowego adresu zaczyna się od edycji

pierwszej cyfry.

(* oznacza, że dana cyfra będzie migać)

Naciśnięcie “DÓŁ” spowoduje zmianę wartości

pierwszej cyfry.

Naciśnięcie “GÓRA” spowoduje przejście do kolejnej

cyfry.

Drugą i trzecią cyfrę adresu wprowadza się w taki

sam sposób. Po wprowadzeniu trzeciej cyfry

naciśnięcie „GÓRA” spowoduje przejście do ekranu

potwierdzenia adresu MODBUS.

2.2 Prędkość transmisji:

Ten ekran jest dostępny tylko

w mierniku w interfejsem

RS485. Można tu ustawić

adres urządzenia.

Ten ekran pozwala zmienić

prędkość transmisji RS485.

Wartości podane są w kbit/s.

Naciśnięcie „GÓRA”

spowoduje akceptację

wyświetlanej wartości

i przejście do ekranu wyboru

parzystości (pkt. 2.3).

Naciśnięcie „DÓŁ” spowoduje przejście do ekranu

wyboru prędkości transmisji i przełączanie

pomiędzy dostępnymi prędkościami: 4.8, 9.6,

19.2, 38.4. Naciśnięcie „GÓRA” spowoduje

akceptację wyświetlanej wartości i przejście do

ekranu wyboru parzystości (pkt. 2.3).

Naciśnięcie „GÓRA”

spowoduje akceptację

wyświetlanej wartości i

przejście do ekranu wyboru

parametrów komunikacji

(pkt. 2).

Naciśnięcie „DÓŁ” spowoduje przejście do ekranu

wyboru parzystości i bitów stopu i przełączanie

pomiędzy dostępnymi wartościami:

odd : kontrola nieparzystości z 1 bitem stopu

no 1 : brak kontroli parzystości z 1 bitem stopu

no 2 : brak kontroli parzystości z 2 bitami stopu

E : kontrola parzystości z 1 bitem stopu

Naciśnięcie „GÓRA” spowoduje akceptację

wyświetlanej wartości.

Ponowne naciśnięcie „GÓRA” spowoduje

przejście do ekranu wyboru parametrów

komunikacji (Sekcja 2).

2.3 Parzystość i bit stopu

Ekran pozwala zmienić parzystość i bity stopu

dla RS485.

3. Interfejs RS 485 (MODBUS) - opcja:

16 Zapis wielu rejestrów Zapis wartości do rejestrów z obszaru 4X

04 Odczyt rejestrów

Odczyt wartości rejestrów z obszaru 3X

Odczyt rejestrów Odczyt wartości rejestrów z obszaru 4X

Obsługiwane kody funkcji Modbus:

Format Danych

Suma kontrolna 2 bajty (CRC)

Kontrola błędów

Format bajtów

Opcjonalnie miernik posiada interfejs RS485 z protokołem MODBUS RTU (2-przewodowy).

Połączenie elektryczne powinno być wykonane przy użyciu skrętki ekranowanej. Zaciski interfejsu należy

łączyć ze sobą równolegle, tj. zacisk "A" do zacisku „A”, zacisk "B" do zacisku „B”. Ekrany przewodów

powinny być połączone z zaciskami „GND”. Aby uniknąć powstawania zakłóceń uziemienie należy

wykonywać w jednym punkcie sieci. Sieć w topologii pierścienia nie wymaga dodatkowego rezystora

terminującego. Topologia liniowa może wymagać zastosowania rezystora terminującego w zależności od

typu i/lub długości kabla. Kabel należy terminować rezystancją 120 Ohm (min. 0,25W) na obu końcach

kabla.

Sieć RS 485 może mieć długość do ok. 1,2km. Do 32 urządzeń można połączyć ze sobą interfejsem RS

485 (włączając jedno urządzenie typu Master). Dopuszczalny jest zakres adresów od 1 do 247. Tryb

rozgłoszeniowy (adres 0) nie jest dopuszczalny. Maksymalny czas odpowiedzi miernika za otrzymaną

ramkę zapytania wynosi 200ms. Po wysłaniu każdej ramki zapytania z programu lub urządzenia Master

należy odczekać 200ms - czas potrzebny na rozpoczęcie odpowiedzi przez miernik. Jeśli miernik (Slave)

nie odpowie w przeciągu 200ms, Master może zignorować wysłane zapytanie i wysłać kolejną ramkę

zapytania do miernika (Slave).

Każdy bajt w trybie RTU ma następujący format:

4 bajty (32 bity) na parametr. Format danych - zmiennoprzecinkowy (float) (wg

IEEE 754). Bardziej znaczący bajt przysyłany w pierwszej kolejności

(alternatywnie - mniej znaczący bajt przesyłany jest pierwszy).

1 bit startu,

8 bitów danych, mniej znaczący bit przesyłany pierwszy

1 bit parzystości/nieparzystości

1 bit stopu (gdy bit parzystości/nieparzystości),

1 lub 2 bity stopu (gdy brak bitu parzystości)

Prędkość transmisji jest konfigurowalna przez użytkownika:: 2400, 4800, 9600, 19200 lub 38400 b/s.

8-bitowy binarny, znaki szesnastkowe 0-9, A-F

2 znaki szesnastkowe w każdym z 8-bitowych polu rozkazu

03 Niedozwolona wartość

Adres

urządzenia

Kod

funkcji Adres rejestru

Adres rejestru

Liczba

rejestrów HI

Liczba

rejestrów LO CRC

CRC

01 (Hex) 04 (Hex) 00 (Hex) 04(Hex) 00 (Hex) 02(Hex) 30 (Hex) 0A (Hex)

Odpowiedź: Napięcie 3 (219.25V)

01 (Hex) 04 (Hex) 04 (Hex) 43 (Hex) 5B (Hex) 41 (Hex) 21 (Hex) 6F (Hex) 9B (Hex)

Ilość bajtów : Całkowita liczba odebranych bajtów danych.

Wyjątkowe przypadki: Kod błędu zostanie wygenerowany gdy miernik odbierze ramkę zapytania z

prawidłową kontrolą parzystości i sumy kontrolnej CRC, ale ramka będzie zawierać inne błędy (np. próba

zapisu niedozwolonej wartości do rejestru). W takim przypadku ramka odpowiedzi zawiera kod funkcji 80Hex.

Kod błędów dostępne poniżej:

Funkcji Modbus nie jest obsługiwana przez miernik.

Nieprawidłowy adres rejestru

3.1 Dostęp do rejestrów z obszaru 3X (odczyt wielkości mierzonych):

Adres

urządzenia

Kod

funkcji

Ilość

bajtów

Dane -

Rejestr 1 Hi Dane -

Rejestr 1 Lo

Dane -

Rejestr 2 Hi Dane -

Rejestr 2 Lo

CRC

Adres rejestru HI - Bardziej znaczące 8 bitów adresu rejestru odpytywanego.

Adres rejestru LO - Mniej znaczące 8 bitów adresu rejestru odpytywanego.

Liczba rejestrów HI - Bardziej znaczące 8 bitów liczby rejestrów do odczytu.

Liczba rejestrów LO - Mniej znaczące 8 bitów liczby rejestrów do odczytu.

Uwaga: Dwa kolejne rejestry 16-bitowe reprezentują jeden parametr.

Każde zapytanie musi się ograniczać do odczytu max. 20 rejestrów. Zapytania o większą ilość rejestrów

spowodują zwrócenie kodu błędu.

Zapytanie:

Odczyt wielkości mierzonej Napięcie V3

(Volts 3): Adres rejestru = 04 (Hex) Liczba rejestrów = 02

Uwaga: Numer rejestru = Numer parametru x 2

Dwa kolejne rejestry 16-bitowe stanowią jeden parametr (wielkość mierzoną) zgodnie z tabelą 1.

instruments). Wszystkie wielkości mierzone przechowywane są w obszarze 3X. Odczyt tych rejestrów

możliwy jest przy wykorzystaniu funkcji Modbus 04.

Przykład:

Próba zapisu niewłaściwej wartości do rejestru

zmiennoprzecinkowego (float).

Próba dostępu do niewłaściwego rejestru lub próba zapisu/

odczytu fragmentu rejestru zmiennoprzecinkowego (float).

Niedozwolona funkcja

Bajt HI Bajt LO

Adres

rejestru Parameter Adres rejestru (Hex)

ü ü ü

ü ü

üü

ü ü ü

ü ü

üü

ű ű

ü ü

ü ü ü

ü ü

ű ű

Tabela 1: Obszar rejestrów 3X (parametry mierzone)

Numer

parametru

3f 4p3f 3p 1f 2p

30001 1Napięcie L1 00 0

30003 2Napięcie L2 00 2

30005 3Napięcie L3 00 4

30007 4Prąd L1 00 6

30009 5Prąd L2 00 8

30011 6 Prąd L3 00 A

30013 7Moc czynna L1 00 C

30015 8Moc czynna L2 00 E

30017 9Moc czynna L3 00 10

30019 10 Moc pozorna L1 00 12

30021 11 Moc pozorna L2 00 14

30023 12 Moc pozorna L3 00 16

30025 13 Moc bierna L1 00 18

30027 14 Moc bierna L2 00 1A

30029 15 Moc bierna L3 00 1C

30031 16 Wsp. mocy PF1 00 1E

30033 17 Wsp. mocy PF2 00 20

30035 18 Wsp. mocy PF3 00 22

30037 19 Kąt fazowy L1 00 24

30039 20 Kąt fazowy L2 00 26

30041 21 Kąt fazowy L3 00 28

30043 22 Napięcie średnie 00 2A

30045 23 Suma napięć 00 2C

30047 24 Prąd średni 00 2E

30049 25 Suma prądów 00 30

Dane rejestr 1 HI - Bardziej znaczące 8 bitów danych rejestru 1.

Dane rejestr 1 LO - Mniej znaczące 8 bitów danych rejestru 1.

Dane rejestr 2 HI - Bardziej znaczące 8 bitów danych rejestru 2.

Dane rejestr 2 LO - Mniej znaczące 8 bitów danych rejestru 2.

Uwaga: Dwa kolejne rejestry 16-bitowe reprezentują jeden parametr.

TABELA 1 : Kontynuacja...

00 54

00 56

00 58

00 5A

00 5C

00 5E

00 60

00 62

00 64

00 66

30105 53 00 68

30107 54 00 6A

Licznik przepełnień energii czynej podbranej/sieci 00 6C

ü ü

ü ü ü

ü ü

ü ü ü

ü ü

ü ü ü

űű

ü ü ü

30083 42 00 52

- -

30109 55

30111 56

ü ü ü

30085 43

30087 44

30089 45

30091 46

30093 47

30095 48

30097 49

30099 50

30101 51

30103 52

Adres

rejestru Parameter Adres rejestru (Hex)

Numer

parametru 3f 4p3f 3p1f 2p

Bajt HI Bajt LO

30051 26

Moc czynna średnia

00 32

30053 27

Suma mocy czynnych

00 34

30055 28

Moc pozorna średnia

00 36

30057 29

Suma mocy pozornych

00 38

30059 30

Moc bierna średnia

00 3A

30061 31

Suma mocy biernych

00 3C

30063 32

Wsp. mocy PF średni

00 3E

30065 33

Wsp. mocy PF suma

00 40

30067 34 Kąt fazowy średni 00 42

30069 35 Kąt fazowy suma 00 44

30071 36

Częstotliwość

00 46

00 48

3007337

Energia czynna pobrana/sieci

00 4A

3007538

Energia czynna oddana/generatora

00 4C

3007739

Energia bierna pojemnościowa/sieci

00 4E

3007940

Energia bierna indukcyjna/sieci

00 50

30081 41 Energia pozorna/energia pozorna sieci

Energia pozorna generatora (tylko w ND08-5)

Max. prąd uśredniony

Prąd uśredniony

Moc pozorna uśredniona

Max. moc pozorna uśredniona

Max. moc czynna oddaw./generatora

Moc czynna oddaw. uśredniona

Moc czynna pob/sieci/gen. uśredniona

Max moc czynna pob/sieci/gen. uśredniona

Poprzedni max. prąd uśredniony

Poprzednia max. moc pozorna uśredniona

Poprzednia max. moc czynna oddaw./generatora uśr.

TABELA 1 : Kontynuacja...

00 70

-- -

00 74

00 78

00 7C

00 8C

00 8E

En. czynna pobrana/sieci zależna od czasu odświeżania

00 90

00 92

00 94

00 96

00 98

30155 78

30157 79 00 9C

30159 80 00 9E

30161 81 00 A0

30163 82 00 A2

00 A4

30167 84

- -

30127 64 - - -

30125 63

30123 62

30121 61

30119 60

30117 59

30115 58

30113 57

00 80

30131 66 - - -

30129 65

ü ü ü

00 88

30145 73

30147 74

30149 75

30151 76

00 9A

30151 77

30165 83

00 A6

ü ü ü

Adres

rejestru Parameter Adres rejestru (Hex)

Numer

parametru 3f 4p3f 3p1f 2p

Bajt HI Bajt LO

Min. napięcie średnie

Max. prąd średni

Min. prąd średni

30133 67

Max. napięcie średnie

00 84

301356800 86

3014372

00 84

30141 71

00 84

Licznik przepełnień energii czynej oddanej/generatora

Licznik przepełnień energii biernej pojemnściowej/sieci

Licznik przepełnień energii biernej indukcyjnej/generatora

Licznik przepełnień energii pozornej/energii pozornej sieci

Licznik przepełnień energii pozornej generatora (tylko ND08-5)

Prędkość obrotowa generatora

3013769

En. czynna oddana/gen zależna od czasu odświeżania

En. bierna pojemnoścowa/sieci zależna od czasu odświeżania

En. bierna indukcyjna/geni zależna od czasu odświeżania

En. pozorna/ en. pozorna sieci zależna od czasu odświeżania

En. pozorna generatora zależna od czasu odświeżania (tylko ND08-5)

Licznik przepełnień energii czynnej podbranej/sieci

zależnej od czasu odświeżania

Licznik przepełnień energii czynej oddanej/generatora

Licznik przepełnień energii biernej pojemnściowej/sieci

Licznik przepełnień energii biernej indukcyjnej/generatora

Licznik przepełnień energii pozornej/energii pozornej sieci

Licznik przepełnień energii pozornej generatora (tylko ND08-5)

zależnej od czasu odświeżania

Autres manuels pour ND08

Table des matières

Langues :

Autres manuels Lumel Instrument de mesure

Lumel

Lumel NA6 Manuel utilisateur

Lumel

Lumel N30O Manuel utilisateur

Lumel

Lumel NR30 series Manuel utilisateur

Lumel

Lumel N20 Manuel utilisateur

Lumel

Lumel ND10 TYPE Manuel utilisateur

Lumel

Lumel N32U Manuel utilisateur

Lumel

Lumel N32P Manuel utilisateur

Lumel

Lumel N100 Manuel utilisateur

Lumel

Lumel NA5 Series Manuel utilisateur

Lumel

Lumel ND30PNET Manuel utilisateur

Lumel

Lumel NC 10 300A Manuel utilisateur

Lumel

Lumel NA5PLUS Manuel utilisateur

Lumel

Lumel ND20CT Manuel utilisateur

Lumel

Lumel ND30PNET Manuel utilisateur

Lumel

Lumel N43 Manuel utilisateur

Lumel

Lumel N20 Manuel utilisateur

Lumel

Lumel ND03 Manuel utilisateur

Lumel

Lumel NA3 Manuel utilisateur

Lumel

Lumel ND30IoT Manuel utilisateur

Lumel

Lumel NR30 series Manuel utilisateur

Lumel

Lumel N10A Manuel utilisateur

Lumel

Lumel N27P Manuel utilisateur

Lumel

Lumel N100 Manuel utilisateur

Lumel

Lumel ND40 Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
