Lovibond Scuba Manuel utilisateur

Scuba

Bedienungsanleitung D

Instruction Manual GB

Mode d’emploi FR

Istruzioni per l’uso I

Instrucciones de uso ES

Gebruiksaanwijzing NL

Betjeningsvejledning DK

Bruksanvisning S

Bruksanvisning N

Käyttöohje FI

free Chlorine/

total Chlorine/

pH-Value/

Cyanuric Acid

DEUTSCH

1ON/OFF

5ZERO

2MODE

DEUTSCH

1ON/OFF

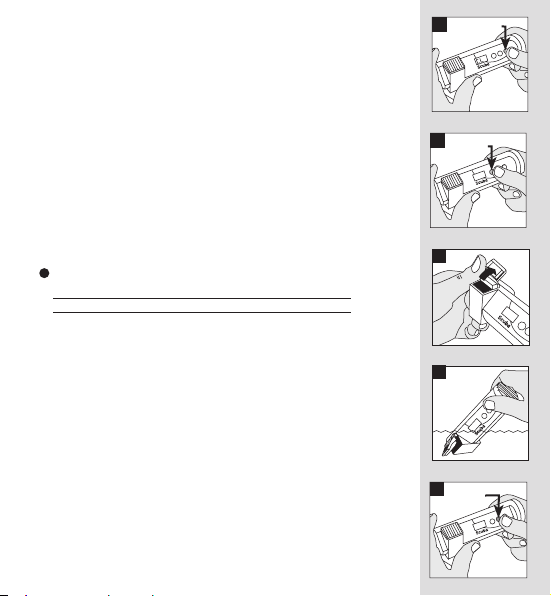

• Inbetriebnahme

åGerät mit der Taste ON/OFF einschalten. In der Anzeige

erscheint: “CL F”.

ç Analyse mit der Taste MODE wählen: CLF (freies Chlor) →

CLt (Gesamtchlor) →PH → CYS → CLF ... (Scroll).

In der Anzeige erscheint die gewünschte Methode.

éDen grauen Klappdeckel öffnen.

èDas Gerät mit der Probenkammer soweit unter die Wasser-

oberﬂäche halten, dass diese vollständig gefüllt wird. Dabei

das Gerät leicht hin- und herschwenken Nach guter Durch-

spülung und vollständiger Füllung der Probenkammer das

Gerät aus dem Wasser nehmen und die Probenkammer

mit dem Klappdeckel verschließen und mit dem Daumen

geschlossen halten.

êDie Taste ZERO/TEST drücken. Das Methodensymbol blinkt

ca. 8 Sekunden. In der Anzeige erscheint: “0.0.0”.

DengrauenKlappdeckelöffnenunddieentsprechendeTablette

zugeben.

Methode zu verwendende Tablette

Freies Chlor DPD free

Gesamtchlor* DPD total

pH-Wert pH 6.5 - 8.4

Cyanursäure Stabilizer

{Den grauen Klappdeckel wieder schließen und zugedrückt

halten. DasGerätfür ca.30Sekundenhin-undherschwenken.

|Danach das Gerät ruhig halten und während des Tests von

CLF/pH/CYS: 30 sec bzw. beim Test von CLt: 2 min warten.

} Taste ZERO/TEST drücken. Das Methodensymbol blinkt

ca. 6 Sekunden. In der Anzeige erscheint das Ergebnis.

EineWiederholungderAblesungistnichtmöglich,daderMess-

wertnurbeiEinhaltungdero.a.Wartezeitrichtigangezeigtwird.

Neuer Nullabgleich

Drücken der Taste MODE, bis gewünschtes Methodensymbol

erneut im Display erscheint.

• Berechnung

Gebundenes Chlor = Gesamtchlor - freies Chlor

5ZERO

2MODE

DEUTSCH

Technische Daten

Freies Chlor: 0 - 6.0 mg/l Cl2

Gesamtchlor: 0 - 6.0 mg/l Cl2

(Genauigkeit: 0-1mg/l ±0.2;1-2 mg/l±0.3; 2-3mg/l ±0.4;3-6 mg/l±0.5)

pH-Wert: 6.5 - 8.4 pH (Genauigkeit ±0.2 pH)

Cyanursäure: 1 - 80 mg/l (Genauigkeit ±10 mg/l)

Optik: LED: λ = 528 nm (Filter)

Batterie:

9 V-Block-Batterie (Lebensdauer ca. 600 Tests).

Auto-OFF: Automatische Geräteabschaltung ca. 5 Minuten

nach letzter Tastenbetätigung

Umgebungs- Temperatur: 5-40°C,

bedingungen:

30-90% rel. Feuchtigkeit (nicht kondensierend)

CE:

DIN EN 55 022, 61 000-4-2, 61 000-4-8,

50 082-2, 50 081-1, DIN V ENV 50 140, 50 204

•

Wartung

1. Gerät sauber halten.

2. Keine Lösungsmittel oder aggressiven Scheuermittel zur Reinigung

verwenden.

3. Lassen Sie das Gerät nach Gebrauch trocknen und bewahren Sie

es angemessen auf.

4. Batterie bei längerem Nichtgebrauch aus dem Gerät nehmen.

• Vermeidung von Fehlern bei Messungen

1. Für die Analysen sind nur Reagenztabletten in weißer Folie

zu verwenden.

2. Die Reagenztabletten müssen direkt aus der Folie in die

Wasserprobe gegeben werden, ohne sie mit den Fingern zu

berühren.

3. Nullabgleich und Test müssen mit geschlossenem Deckel

erfolgen.

4.Die Probenkammer und den Klappdeckel nach jedem

Test gründlich spülen.

• Batteriewechsel (9 Volt, 6LR61)

BAT Batterie wechseln, wenn das Symbol im Display erscheint.

Beim Öffnen/ Schließen des Batteriefachdeckels auf schwarzen

O-Ring achten!

9TEST

water

tight

position

wasser-

dichte

Position

auf

ENGLISH

1ON/OFF

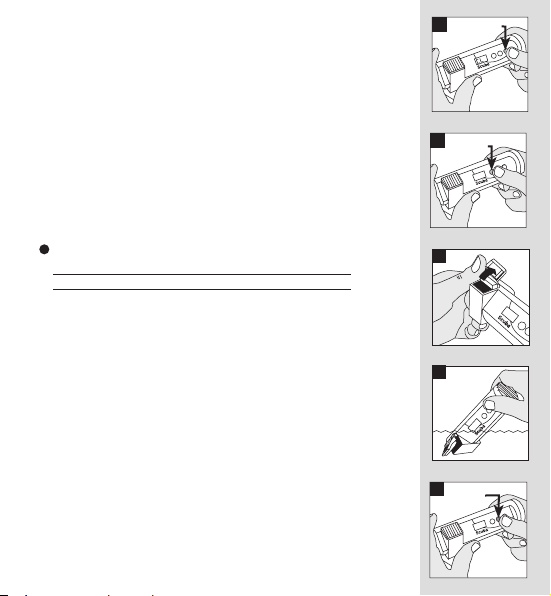

• Operation

åSwitch the unit on using the ON/OFF key. The display shows

“CL F”.

çSelect the test required using the MODE key: CLF (free Chlo-

rine) →CLt (total Chlorine) →PH → CYS → CLF ... (Scroll).

The display shows the desired method.

éOpen the grey lid on the top of the sample chamber.

èSwirl the instrument several times under the water surface

allowing to ﬁll the sample chamber completely. Take the

instrument out of the water and close the grey lid. Hold the

lid ﬁrmly down.

êPress the ZERO/TEST key. The method symbol ﬂashes for

approx. 8 seconds. The display shows “0.0.0”.

Open the grey lid and add the approriate tablet:

Method appropriate tablet

Free chlorine DPD free

Total chlorine* DPD total

pH value pH 6.5 - 8.4

Cyanuric Acid Stabilizer

{Close the lid and swirl the instrument gently for approx. 30

seconds holding the lid ﬁrmly down.

|Afterwards keep the instrument steady and wait for 30

seconds when testing CLF/pH/CYS and 2 minutes when

testing CLt.

} Press the ZERO/TEST key. The method symbol ﬂashes for

approx. 6 seconds. The result appears in the display.

Rinsethesamplechamberandlidareathoroughlyaftereachtest.

Itisnotpossibletorepeatthereadingbecausethemeasurement

value is correctly displayed only duringthe waiting period

stated above.

New zero calibration

Press the MODE key repeatedly until the desired method

symbol appears in the display again.

5ZERO

2MODE

ENGLISH

• Calculation

Combined Chlorine = Total Chlorine - Free Chlorine

Technical Data

Free Chlorine: 0 - 6.0 mg/l Cl2

Total Chlorine: 0 - 6.0 mg/l Cl2

(Accuracy: 0-1mg/l±0.2;1-2mg/l±0.3;2-3mg/l±0.4;3-6 mg/l ±0.5)

pH value: 6.5 - 8.4 pH (Accuracy ±0.2 pH)

Cyanuric Acid: 1 - 80 mg/l (Accuracy ±10 mg/l)

Light source: LED, ﬁlter (λ= 528 nm)

Battery:

9 V-

block battery

(Life 600 tests).

Auto-OFF: Automatic switch off 5 minutes after last

keypress

Ambient

temperature: 0 – 40°C, relative humidity: 30 – 90%

conditions

: (non-condensing)

CE:

DIN EN 55 022, 61 000-4-2, 61 000-4-8,

50 082-2, 50 081-1, DIN V ENV 50 140, 50 204

•

Maintainance

1. Keep the instrument in a clean condition.

2. Nosolventorabrasivematerialsshouldbeusedtocleantheinstrument.

3. Let the instrument dry when not used, store under ambient

environmental conditions.

4. Remove battery if instrument is longer unused.

• Trouble shooting

1. Use only tablets in white foil.

2. Touching the tablets can cause contamination.

3. Close the grey lid on top of the sample chamber before

zeroing/reading.

4. Alwaysensurethat thesampleand thelidarethoroughlyrinsed

when changing from one test to the other.

• Fitting the battery (9 volts, 6LR61)

BAT Change the batteries with this display indication.

Check

position of the black O-Ring when opening/ closing the battery

chamber lid!

water

tight

position

9TEST

FRANÇAIS

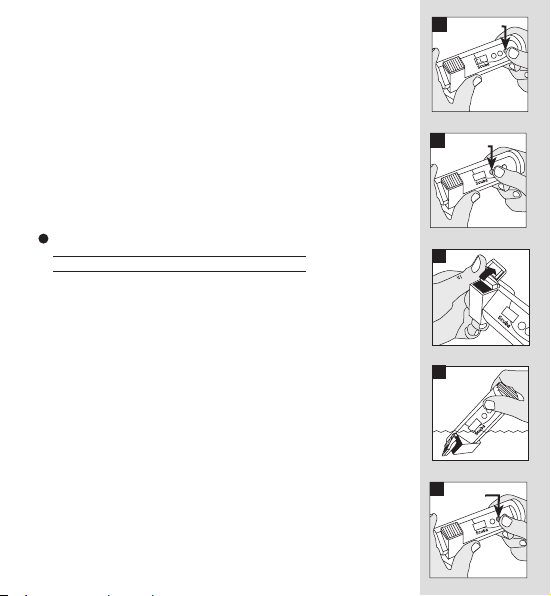

• Mise en service

åAppuyer sur la touche ON/OFF pour mettre l’appareil en

marche. Sur le display s’afﬁche „CL F“.

çChoisir l’analyse en appuyant sur MODE: CLF (chlore

libre) →CLt (chlore total) →PH → CYS → CLF ... (Scroll).

La méthode souhaitée s’afﬁche sur le display..

éOuvrir le couvercle gris.

èPlongerlecompartimentdel’échantillondansl’eauenl’agitant

légèrement jusqu’à ce que celui-ci soit complètement rempli.

Après l’avoir ainsi bien rincé et complètement rempli, retirer

l’appareil de l’eau et fermer le compartiment de l’échantillon

avec le couvercle. Le maintenir fermé avec le pouce.

êAppuyer sur la touche ZERO/TEST. Le symbole de la méthode

clignote pendant environ 8 secondes. Sur le display s’affiche «0.0.0».

Ouvrir le couvercle gris et ajouter la pastille pour la méthode

correspondante.

Méthode Pastille à utiliser

Chlore libre DPD free

Chlore total* DPD total

Valeur pH pH 6.5 - 8.4

Acide cyanurique Stabilizer

{Refermerle couverclegris etletenirferméen appuyantdessus.

Agiter légèrement l’appareil pendant environ 30 secondes.

|Puis tenir l‘appareil sans le bouger et attendre 30 secondes

pour le test CL/pH/CYS, 2 minutes pour le test CLt.

} Appuyer sur la touche ZERO/TEST. Le symbole de la méthode

clignote pendant environ 6 secondes. Le résultat s’afﬁche sur

le display.

Il n’est pas possible de répéter la lecture de la valeur de mesure

carcelle-ci n’est correcteque si l’on respecte scrupuleusement

le temps d’attente cité ci-dessus.

Nouveau calage du zéro

Appuyer sur la touche MODE jusqu’à ce que le symbole de

la méthode souhaitée s’afﬁche de nouveau sur le display.

1ON/OFF

5ZERO

2MODE

FRANÇAIS

• Calculation

Chlore combiné = Chlore total - Chlore libre

Données techniques

Chlore libre: 0 - 6.0 mg/l Cl2

Chlore total: 0 - 6.0 mg/l Cl2

(Précision: 0-1mg/l±0.2;1-2mg/l±0.3;2-3mg/l±0.4;3-6mg/l±0.5)

Valeur pH: 6.5 - 8.4 pH (Précision ±0.2 pH)

Acide cyanurique:1 - 80 mg/l (Précision ±10 mg/l)

Optique: LED: λ = 528 nm (ﬁltre)

Pile:

pile block 9 V (durée de vie : environ

600 tests)

Auto-OFF: extinction automatique de l’appareil au

bout de 5 minutes sans manipulation

Conditions

temperature:

5-40°C,

d’environnement:

30-90%, d’humidité relative (non condensée)

CE:

DIN EN 55 022, 61 000-4-2, 61 000-4-8,

50 082-2, 50 081-1, DIN V ENV 50 140, 50 204

•

Maintenance

1. Tenir l’appareil propre.

2. Ne pas utiliser de solution agressive ou de récurage pour nettoyer

l’appareil.

3. Laisser sécher l’appareil après utilisation et le conserver dans des

conditions adaptées.

4. Retirer les piles de l’appareil si vous ne l’utilisez pas pendant un

certain temps.

• Eviter les erreurs de mesure

1. N’utiliser que les pastilles de réactifs emballées dans une

feuille blanche.

2. La pastille doit passer de son emballage à l’échantillon sans

entrer en contact avec les doigts.

3. Lecalage duzéroetlamesuredoiventêtreeffectués le couvercle

fermé.

4. Bien nettoyer la chambre de mesure et le couvercle après

chaque test.

• Changement des piles (9 Volt, 6LR61)

BAT: quandcesymboleapparaît sur l’afﬁchage,changerlapile.

Faites attention au joint d’étanchéité noir lorsque vous

ouvrez / fermez le compartiment à piles!

9TEST

water

tight

position

water-

proof

ouvrir

fermer

ITALIANO

1ON/OFF

5ZERO

2MODE

• Funzionamento

åAccendere l’apparecchio con il tasto ON/OFF. Nel display

appare: „CL F“.

ç SelezionareiltipodianalisiconiltastoMODE:CLF(clorolibero) →

CLt (cloro totale) →PH → CYS → CLF ... (Scroll).

Nel display appare il metodo desiderato.

éAprire il coperchietto grigio.

èTenere l’apparecchio con la camera di campionamento

sotto la superﬁcie dell’acqua in modo che questa si riempia

completamente. Far oscillare delicatamente l’apparecchio.

Dopo che il liquido lo ha attraversato in modo sufﬁciente

riempiendo completamente la camera di campionamento,

togliere l’apparecchio dall’acqua e chiudere la camera di cam-

pionamento con il coperchio e tener premuto con il pollice.

êPremere il tasto ZERO/TEST. Il simbolo del metodo lampeggia

una volta per ca. 8 secondi. Nel display appare: „0.0.0“.

Aprire il coperchietto grigio ed introdurre la compressa

corrispondente.

Metodo Compressa da utilizzare

Cloro libero DPD free

Cloro totale* DPD total

Valore pH pH 6.5 - 8.4

Acido cianurico Stablizer

{Richiudere il coperchietto grigio e tenerlo premuto. Far

oscillare l’apparecchio per ca. 30 secondi.

|In seguito mantenga lo strumento costante ed aspettare 30

secondi per il test CL/F/pH/CYS e 2 minuti per il test CLt.

} Premere il tasto ZERO/TEST. Il simbolo del metodo lampeggia

per ca. 6 secondi. Nel display appare il risultato.

Nonèpossibileripeterelalettura,poichéilvalorevienevisualizzato

correttamente solo se è stato rispettato il tempo di attesa.

Nuova taratura a zero

Premere il tasto MODE, ﬁnché non appare nuovamente nel

display il simbolo del metodo desiderato.

ITALIANO

9TEST

water

tight

position

posi-

zione

water-

proof

aprire

chiudere

• Calcolo

Cloro combinato = cloro totale - cloro libero

Caratteristiche tecniche

Cloro libero: 0 - 6.0 mg/l Cl2

Cloro totale: 0 - 6.0 mg/l Cl2

(Esattezza: 0-1mg/l±0.2;1-2mg/l±0.3;2-3mg/l±0.4;3-6mg/l±0.5)

Valore pH: 6.5 - 8.4 pH (Esattezza ±0.2 pH)

Stabilizzante: 1 - 80 mg/l (Esattezza ±10 mg/l)

Ottica: LED: λ = 528 nm (ﬁltre)

Alimentazione:

Batterie 9Volt (per ca. 600 test)

Auto-OFF: spegnimento automatico dopo 5 minuti

Condizioni di 5-40°C,

funzionamento:

30-90% umidità relativa (non condensée)

CE:

DIN EN 55 022, 61 000-4-2, 61 000-4-8,

50 082-2, 50 081-1, DIN V ENV 50 140, 50 204

•

Manutenzione

1. Mantenga lo strumento pulito.

2. Non usare alcuni detersivi aggressivi.

3. Lascia lo strumento asciugare dopo l’uso.

4. Prenda la batteria dallo strumento se il tester non si usa per un

periodo.

• Per evitare gli errori di misura

1. Utilizzi soltanto pastiglie in foglia bianco per i analisi.

2. Aggiungia le pastiglie direttamente al campione senza toccarli.

3. Chiudailcoperchioquandoeffetuanolacalibrazionezeroediltest.

4. Pulisca la camera di misura ed il coperchio dopo ogni test

• Cambiamento della batteria (9 Volt, 6LR61)

BAT: Cambia batteria sesivede nel display.

Osservipregol‘anello

nero quando si aproni i fermi del coperchio dell‘alloggiamento

della batteria!

ESPAGNOL

1ON/OFF

5ZERO

2MODE

• Manual de instrucciones

åEncenderelaparatopresionandolateclaON/OFF.Sevisualizará:

“CL F”.

ç Elegir el análisis mediante la tecla MODE: CLF (cloro libre) →

CLt (cloro total) →PH → CYS → CLF ... (Scroll).

Se visualizará el método deseado.

éAbrir la tapa abatible gris del aparato.

èSumergir el compartimento de medición del aparato en la

prueba a analizar y agitar ligeramente para facilitar su llenado

completo. Una vez lleno el compartimento, sacar el aparato

del agua, y cerrar el compartimento con la tapa abatible,

manteniéndola cerrada con el dedo pulgar.

êPresionarla teclaZERO/TEST.Elsímbolodelmétodoparpadea1

vez aprox. 8 segundos. En el display se visualizará “0.0.0”.

Abrir la tapa gris abatible y añadir la tableta correspondiente.

Método tableta correspondiente

Cloro libre DPD free

Cloro total* DPD total

Valor de pH pH 6.5 - 8.4

Ácido cianúrico Stablizer

{Cerrar la tapa gris abatible y mantenerla cerrada. Agitar el

aparato durante aprox. 30 segundos.

|Despues mantenga el instrumento constante y espere luego

30 segundos al test CL/F/pH/CYS y 2 minutos al test CLt.

} Presionar la tecla ZERO/TEST. El símbolo de método parpadea

aprox. por 6 segundos. Se visualizará el resultado.

No es posible una lectura reiterada , dado que el resultado se

visualizará correctamente cumpliendo el período de espera

descrito arriba.

Nueva calibración a cero

Presionar la tecla MODE hasta visualizar el símbolo del método

deseado.

• Cálculo

Cloro diferenciada = cloro total - cloro libre

Table des matières

Langues :

Autres manuels Lovibond Instrument de mesure

Lovibond

Lovibond CheckitDirect Manuel utilisateur

Lovibond

Lovibond Fx Instructions de montage

Lovibond

Lovibond SensoDirect pH110 Manuel utilisateur

Lovibond

Lovibond MD200 Manuel utilisateur

Lovibond

Lovibond SD 90 Manuel utilisateur

Lovibond

Lovibond SD 320 Con Manuel utilisateur

Lovibond

Lovibond Photometer-System MD100 Manuel utilisateur

Lovibond

Lovibond SD 60 REDOX Manuel utilisateur

Lovibond

Lovibond EC 2000 Gardner Instructions de montage

Lovibond

Lovibond SWIMTEC MD100 Manuel utilisateur

Lovibond

Lovibond Scuba II Manuel utilisateur

Lovibond

Lovibond Photometer-System MD100 Manuel utilisateur

Lovibond

Lovibond SD 60 Manuel utilisateur

Lovibond

Lovibond Photometer-System MD100 Manuel utilisateur

Lovibond

Lovibond SD 50 Manuel utilisateur

Lovibond

Lovibond Photometer-System MD100 Manuel utilisateur

Lovibond

Lovibond Maxi Direct Manuel utilisateur

Lovibond

Lovibond SensoDirect Oxi200 Manuel utilisateur

Lovibond

Lovibond PFX995 Series Instructions de montage

Lovibond

Lovibond Scuba+ Manuel utilisateur

Lovibond

Lovibond PM 620 Manuel utilisateur

Lovibond

Lovibond Tintometer XD 7500 Manuel utilisateur

Lovibond

Lovibond Tintometer SensoDirect Con110 Manuel utilisateur

Lovibond

Lovibond PFXi 195 Instructions de montage

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
