Lindy 20960 Guide de démarrage rapide

LINDY Mobile Racks IDE & SATA

No. 20960 – 20965

Installation and Use English

Benutzerhandbuch Deutsch

Manuel Français

English: General Remarks

LINDY Mobile Rack series products are high quality and reliable

metal cased drive modules which feature keylock power protection

and a built-in cooling fan.

- The fan ensures effective cooling for modern high-speed disk

drives and improves airflow through the housing.

- The metal frame provides reliable EMC operation and shielding.

- Keylock protection prevents unauthorised removal and switches off

power to the hard disk to prevent electrical damage when the drive is

removed.

- The inner housing is removed by turning the key to the horizontal

position and then pulling up the handle

Deutsch: Allgemeiner Hinweis

Diese LINDY Wechselrahmen sind hochwertige zuverlässige

Metallrahmen mit Schloss sowie Ventilator in der Frontblende.

- Der Frontventilator kühlt moderne hochtourige Festplatten

zuverlässiger als ein Ventilator an der Rückseite.

- Der Metallrahmen sorgt für gute EMV Eigenschaften des

Wechselrahmens sowie des Gesamtsystems.

- Das Schloss verhindert die unberechtigte Entnahme der Festplatte

und ist zugleich ein elektrischer Schlüsselschalter zum Schutz der

Elektronik bei Herausnahme der Festplatte. Um den Innenrahmen

herauszunehmen, bringen Sie den Schlüsselschalter in waagerechte

Position, klappen Sie den Hebel hoch und ziehen Sie dann den

Innenrahmen heraus.

English: Installation

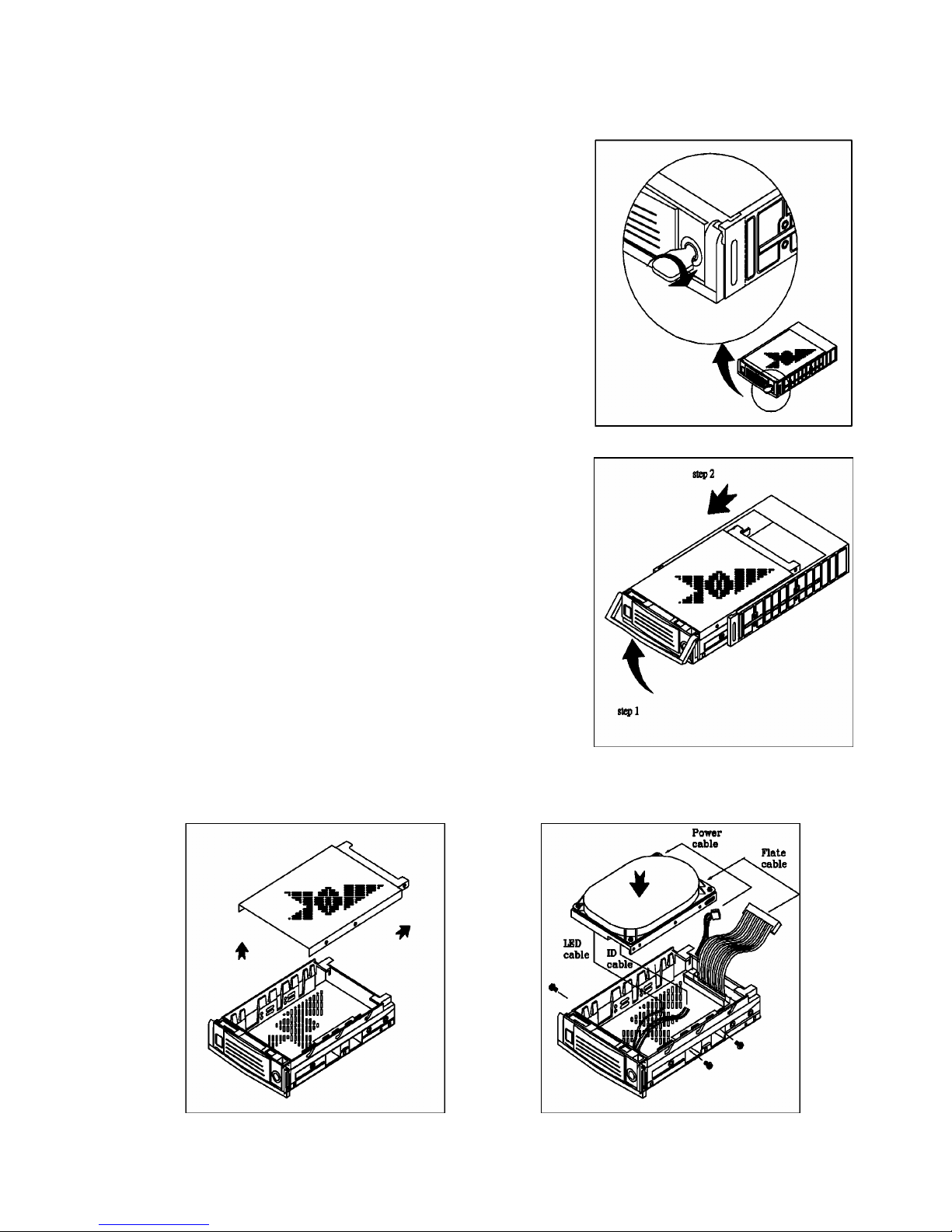

Remove the inner housing from the mobile rack. Carefully remove the top cover.

For the IDE to SATA models (Part No’s. 20964 and 20965), connect the LED cable (if required), data cable and

power cable to your hard disk.

For the SATA/SATA models (Part No’s. 20960 and 20961) the SATA hard disk slides into the backplane

connector, using the SATA standard compatible HDD connector.

Attach your hard disk to the inner frame using the screws supplied and reinstall the top cover.

For the SATA/SATA models check that the hard disk is properly attached to the backplane. If it needs to be

readjusted unlock and tighten the screws once again. Mount the outer frame to your system and connect the

data and power cables. Your system is now ready for operation!

Deutsch: Installation

Nehmen Sie den Innenrahmen aus dem Wechselrahmen heraus. Nehmen Sie den oberen Gehäusedeckel ab.

Für die IDE an SATA Modelle 20964 und 20965: Verbinden Sie das LED-Access-Kabel, das Datenkabel und

das Stromkabel mit der Festplatte.

Für die SATA an SATA Modelle 20960 und 20961: Die SATA Festplatte wird direkt mit Ihrem Stecker in die

Backplane des Wechselrahmens eingesteckt.

Schrauben Sie die Festplatte in die seitlichen Befestigungsschlitze des Innenrahmens. Achten Sie darauf, nicht

zu lange Schrauben zu verwenden die mit der Platine der Festplatte Kontakt bekommen! Achten Sie bei den

SATA/SATA Modellen darauf, dass die Anschlussstecker korrekt in die Backplane einrasten, justieren Sie

gegebenenfalls die Schrauben.

Setzen Sie den oberen Gehäusedeckel wieder auf. Befestigen Sie den Außenrahmen in Ihrem System und

schließen Sie das Datenkabel und die Stromversorgung an. Nachdem Sie den Innenrahmen eingeschoben

haben ist Ihr System einsatzbereit.

Remarques Générales

Les modèles de racks LINDY de cette série sont de haute qualité

avec un boîtier en métal avec protection par serrure et ventilateur

intégré.

Le ventilateur frontal permet de refroidir les disques durs les plus

récents de meilleure façon qu’un ventilateur à l’arrière.

Le boîtier métal founit une protection EMC pendant l’activité et un

blindage pour le rack amovible et ceci pour l’ensemble du système.

La serrure assure une protection contre un enlèvement non autorisé

du rack amovible et coupe également l’alimentation du disque dur

pour prévenir des dégâts électriques lors du retrait.

Pour retirer le rack amovible, il suffit de tourner la clé en position

horizontale puis baissser le levier et retirer le boîtier.

Installation en français

Pour les modèles IDE à SATA 20964 et 20965, connectez le câble

de la LED d’accès, le câble de données et le câble d’alimentation à

votre disque dur.

Pour les modèles SATA/SATA 20960 et 20961, le disque dur

SATA est directement inséré dans le compartiment prévu à cet effet

sur un connecteur Serial ATA standard.

Retirez le tiroir de la partie fixe. Retirez ensuite la partie supérieure

du boîtier.

Pour le modèle Serial ATA, vérifiez si les connexions sont bien

effectuées à l’arrière du boîtier. Ensuite vissez votre disque dur aux

emplacements prévus à cet effet dans le tiroir et replacez le

couvercle du tiroir.

Montez le tiroir dans la partie fixe puis connectez l’ensemble à votre contrôleur de disques et l’alimentation.

Radio Frequency Energy, Certifications

LINDY No. 20960, 20961, 20964, 20965

This equipment complies with the CE requirements of the European Union for Information

Technology Equipment.

Tested to comply with FCC Standards

FCC Warning

This equipment has been tested and found to comply with the limits for a

Class B Digital device, pursuant to part 15 of the FCC Rules. These limits

are designed to provide reasonable protection against harmful interference

in a residential installation. This equipment generates, uses, and can radiate

radio frequency energy and, if not installed and used in accordance with the

instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular

installation. If this equipment does cause harmful interference to radio or

television reception, which can be determined by turning the equipment off

and on, the user is encouraged to try to correct the interference by one or

more of the following measures:

yReorient or relocate the receiving antenna

yIncrease the separation between the equipment and receiver

yConnect the equipment into an outlet on a circuit different from that to

which the receiver is connected

yConsult the dealer or an experienced technician for help

You are cautioned that changes or modifications not expressly approved by

the party responsible for compliance could void your authority to operate the

equipment.
