LIGMAN AR-20973 Manuel

7

2

4

IP65 CLASS I IK08

6

1

3

5

Torque : 3.0 Nm.

L

N

Torque :0.25Nm.

Torque :2.0Nm.

Torque : 3.0 Nm.

6

20 30

CABLE SIZE : 3x1.0mm ²

4

TOOL

2,3

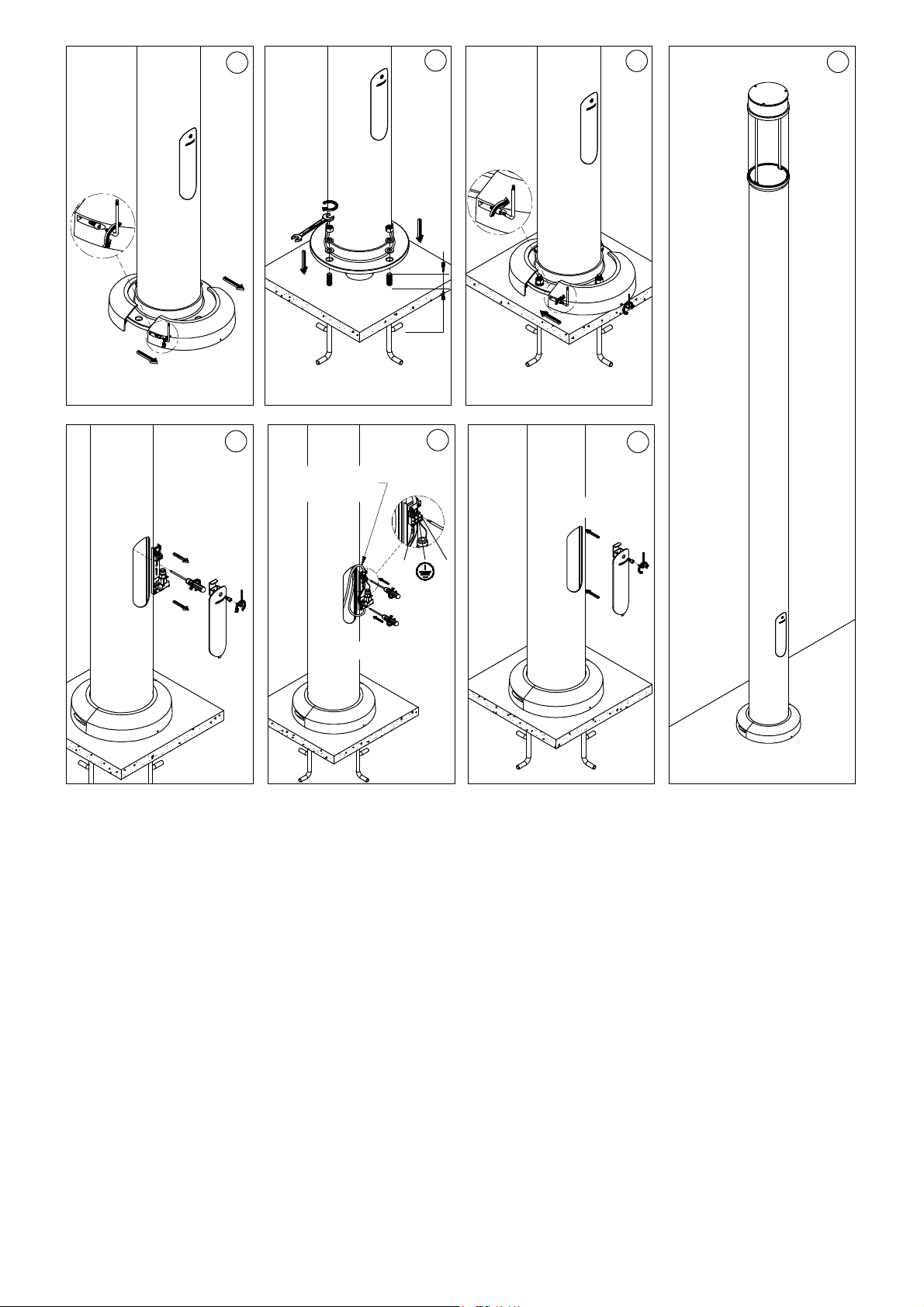

INSTALLATION AND SERVICE MANUAL

Product drawing (dimensions)

For Installation of Large Arizona 2 light column dia 225mm LED.

Model. AR-20973 and AR-20974

LigmanLighting

Technical amendments and modifications techniques reserved.

■LIGMAN standard products are supplied with the control gear 220-240V 50/60Hz.

The control gear for other voltages and frequencies is available upon request, please consult us for more details.

■LIGMAN luminaires are designed to conform IEC 60598 2-1 standard.

FM-TS-13-1/13-03-2561/REV.4

M AR-20973/16/03/18/EV.2

1/2
