LightPro Kuma Manuel utilisateur

12VOLT

IM3964 - 20181224

Kuma

184W

Geproduceerd door / Produced by / Hergestellt von / Produit par:

TECHMAR B.V. • CHOPINSTRAAT 10-11 • 7557 EH HENGELO • THE NETHERLANDS

+31 (0)88 43 44 517 • [email protected] • WWW.LIGHTPRO.NL

Gebruikershandleiding

User manual

Bedienungsanleitung

Manuel de l’utilisateur

Ø10mm

Castor 9

Kuma

Gebruikershandleiding

Bedankt voor de aankoop van de Lightpro Kuma.

Dit document bevat de benodigde informatie voor

correct, efciënt en veilig gebruik van het product.

Raadpleeg de algemene handleiding van het Lightpro

12-volt systeem en de gebruikershandleiding van uw

transformator voor meer informatie over de aanleg en

aansluiting van uw lichtplan.

Lees de informatie in deze handleiding zorgvuldig

door voor ingebruikname van het product. Bewaar

deze handleiding bij het product ter naslag in de

toekomst.

PRODUCTBESCHRVING

De Lightpro Kuma is een LED wandlamp voor bui-

tengebruik. Het armatuur kan aan de wand worden

gemonteerd met de meegeleverde schroeven. Dit

product is uitsluitend te gebruiken als buitenver-

lichting in combinatie met het 12-volt systeem van

Lightpro. Elke wijziging aan het product kan gevolgen

hebben voor de veiligheid, garantie en correcte

werking van het product en/of het andere onderdelen

van het systeem.

Specicaties

Product Lightpro Kuma

Artikelnummer 184W

Verbruik 6W

Lichtstroom 300 Lm

Afmetingen (H x Ø) 35 x 145 mm

Beschermingsklasse IP44

Omgevingstemperatuur -20°C tot 50°C

Kabellengte 3m

Dimbaar Nee

MONTAGE

Inhoud van de verpakking

[Afbeelding A]

1. Armatuur Kuma

2. Schroeven

3. Pluggen

4. Lightpro connector

5. Inbussleutel

Controleer of alle onderdelen aanwezig zijn in de

verpakking. Voor vragen over onderdelen, service,

eventuele klachten of andere zaken kunt u altijd bij ons

terecht. E-mail: [email protected]

[Afbeelding B]

1. Haal de schroeven uit het armatuur met de meege-

leverde sleutel (Afbeelding A [5])

2. Haal de kap van het armatuur.

[Afbeelding C]

Optioneel: Kabel door de wand voeren.

1. Boor een gat (Ø10mm) voor de kabel in de wand.

2. Draai de verbindingsstekker in de kabel open.

3. Voer de kabel door het gat in de wand.

4. Verbind de verbindingsstekker in de kabel.

[Afbeelding D]

1. Monteer de achterplaat met behulp van de meege-

leverde schroeven.

Boor indien nodig gaten voor in de wand en ge-

bruik de meegeleverde pluggen.

[Afbeelding E]

2. Plaats de kap over de achterplaat.

3. Plaats de schroeven in het armatuur.

4. Monteer de kap door de schroeven vast te draaien

met de meegeleverde sleutel (zie Afbeelding A [5])

Kuma

User manual

Thank you for purchasing the Lightpro Kuma.

This document contains the required information for

correct, efcient, and safe use of the product. Consult

the general manual of the Lightpro 12-volt system

and the user manual of your transformer for more

information about the set up and connection of your

light plan.

Read the information in this manual carefully before

using the product. Keep this manual near the product

for consultation in the future.

PRODUCT DESCRIPTION

The Lightpro Kuma is an LED wall lamp for outdoor

use. The xture can be xed to the wall with the

included screws. This product may only be used as

outdoor lighting in combination with the Lightpro

12-volt system. Any alterations made to the product

may have consequences for the safety, warranty, and

correct functioning of the product and/or other parts

of the system.

Specications

Product Lightpro Kuma

Article number 184W

Power 6W

Luminous ux 300 lm

Dimensions (h x Ø) 35 x 145 mm

Protection class IP44

Ambient temperature -20°C to 50°C

Cable length 3m

Dimmable No

INSTALLATION

Packaging content

[Figure A]

1. Fixture Kuma

2. Screws

3. Plugs

4. Lightpro connector

5. Hex key

Check if all parts are present in the packaging. For

questions about parts, service, and any complaints or

other remarks, you can always contact us.

E-mail: [email protected]

[Figure B]

1. Remove the screws from the xture with the inclu-

ded key (Figure A [5]).

2. Remove the hood from the xture.

[Figure C]

Optional: Putting the cable through the wall.

1. Drill a hole (Ø10 mm) in the wall for the cable.

2. Open the screw connector in the cable.

3. Put the cable through the hole in the wall.

4. Connect the screw connector in the cable.

[Figure D]

1. Install the back plate with the included screws.

If necessary, drill holes in the wall and use the

included plugs.

[Figure E]

2. Place the hood over the back plate.

3. Place the screws in the xture.

4. Fix the hood by fastening the screws with the inclu-

ded key (Figure A [5]).

Kuma

Benutzeranleitung

Vielen Dank, dass Sie sich für die Lightpro Kuma

entschieden haben.

Dieses Dokument enthält die notwendigen Informa-

tionen für den korrekten, efzienten und sicheren

Gebrauch des Produkts. Weitere Informationen zur In-

stallation und zum Anschluss Ihres Beleuchtungsplans

nden Sie im allgemeinen Handbuch zum Lightpro

12-Volt-System und in Ihrer Transformator-Benutzeran-

leitung.

Bitte lesen Sie die Informationen in diesem Handbuch

sorgfältig durch, bevor Sie das Produkt in Betrieb neh-

men. Bitte bewahren Sie dieses Handbuch zusammen

mit dem Produkt auf, um zukünftig nachschlagen zu

können.

PRODUKTBESCHREIBUNG

Die Lightpro Kuma ist ein LED-Strahler für den

Außeneinsatz. Die Leuchte kann mit den mitgeliefer-

ten Schrauben an einer festen Fläche montiert oder

mit dem mitgelieferten Spieß in den Boden gesteckt

werden. Dieses Produkt kann nur in Kombination

mit dem 12-Volt-System von Lightpro als Außen-

beleuchtung verwendet werden. Jede Veränderung

am Produkt kann die Sicherheit, die Gewährleistung

und den ordnungsgemäßen Betrieb des Produkts und/

oder anderer Teile des Systems beeinträchtigen.

Spezikationen

Produkt Lightpro Kuma

Artikelnummer 184W

Leistung 6W

Lichtstrom 300 lm

Abmessungen (H x Ø) 35 x 145 mm

Schutzart IP44

Umgebungstemperatur -20°C bis 50°C

Kabellänge 3m

Dimmbar Nein

MONTAGE

Verpackungsinhalt

[Bild A]

1. Leuchte Kuma

2. Schrauben

3. Dübel

4. Lightpro Konnektor

5. Inbusschlüssel

Überprüfen Sie, ob alle Teile in der Verpackung

vorhanden sind. Bei Fragen zu Einzelteilen, Service,

Reklamationen oder anderen Angelegenheiten

können Sie uns jederzeit kontaktieren. E-Mail: info@

lightpro.nl

[Bild B]

1. Entnehmen Sie die Schrauben mit dem mitgeliefer-

ten Schlüssel aus der Leuchte (Bild A [5])

2. Entfernen Sie die Abdeckung von der Leuchte.

[Bild C]

Optional: Kabel durch die Wand durchführen.

1. Bohren Sie ein Loch (Ø 10mm) für das Wandkabel.

2. Drehen Sie den Verbindungsstecker im Kabel auf.

3. Führen Sie das Kabel durch das Loch in der Wand.

4. Verbinden Sie den Verbindungsstecker im Kabel.

[Bild D]

1. Montieren Sie die Rückwand mit den mitgelieferten

Schrauben.

Falls erforderlich, bohren Sie Löcher in die Wand

und verwenden Sie die mitgelieferten Dübel.

[Bild E]

2. Setzen Sie die Abdeckung auf Rückwand.

3. Setzen Sie die Schrauben in die Leuchte ein.

4. Montieren Sie die Abdeckung, indem Sie die

Schrauben mit dem mitgelieferten Schlüssel anzie-

hen (Bild A[5])

Kuma

Manuel de l’utilisateur

Nous vous remercions pour l’achat de Lightpro Kuma.

Ce document contient les informations nécessaires

pour une utilisation adéquate, efcace et sûre du

produit. Consultez le mode d’emploi général du sys-

tème Lightpro 12-volts et le manuel de l’utilisateur de

votre transformateur pour de plus amples informations

sur l’aménagement et le raccordement de votre plan

d’éclairage.

Lisez attentivement les informations sur le produit

dans ce mode d’emploi pour la mise en service du

produit. Conservez ce mode d’emploi à proximité du

produit pour pouvoir le consulter ultérieurement.

DESCRIPTION DU PRODUIT

Le Lightpro Kuma est une lampe murale LED pour l’ex-

térieur. On peut monter la lumière au mur à l’aide des

vis fournies. Ce produit s’utilise uniquement comme

éclairage extérieur en combinaison avec le système

12-volts de Lightpro. Toute modication apportée au

produit peut avoir des conséquences pour la sécurité,

au niveau de la garantie et pour le fonctionnement

adéquat du produit et/ou d’autres composants du

système

Spécications

Produit Lightpro Kuma

Numéro d’article 184W

Puissance 6W

Flux lumineux 300 lm

Dimensions (H x Ø) 35 x 145 mm

Indice de protection IP44

Température ambiante -20°C bis 50°C

Longeur de câble 3m

Dimmable Non

INSTALLATION

Contenu de l’emballage

[Image A]

1. Lumière Kuma

2. Vis

3. Chivelles

4. Lightpro connecteur

5. Clé hexagonale

Check if all parts are present in the packaging. For

questions about parts, service, and any complaints or

other remarks, you can always contact us. E-mail: info@

lightpro.nl

[Image B]

1. Retirez les vis de la lumière à l’aide de la clé fournie

(Image A [5])

2. Retirez la coiffe de la lumière.

[Image C]

En option: Faire passer le câble à travers le mur.

1. Percez un trou (Ø10mm) pour le câble dans le mur.

2. Ouvrez la broche de connexion dans le câble.

3. Faites passer le câble à travers le trou dans le mur.

4. Raccordez la borne de connexion dans le câble.

[Image D]

1. Montez la plaque arrière à l’aide des vis fournies.

Le cas échant, percez préalablement des trous dans

le mur et utilisez les chevilles fournies.

[Image E]

2. Placez la coiffe par-dessus la plaque arrière.

3. Placez les vis dans la lumière.

4. Montez la coiffe en xant les vis à l’aide de la clé

fournie (Image A [5])

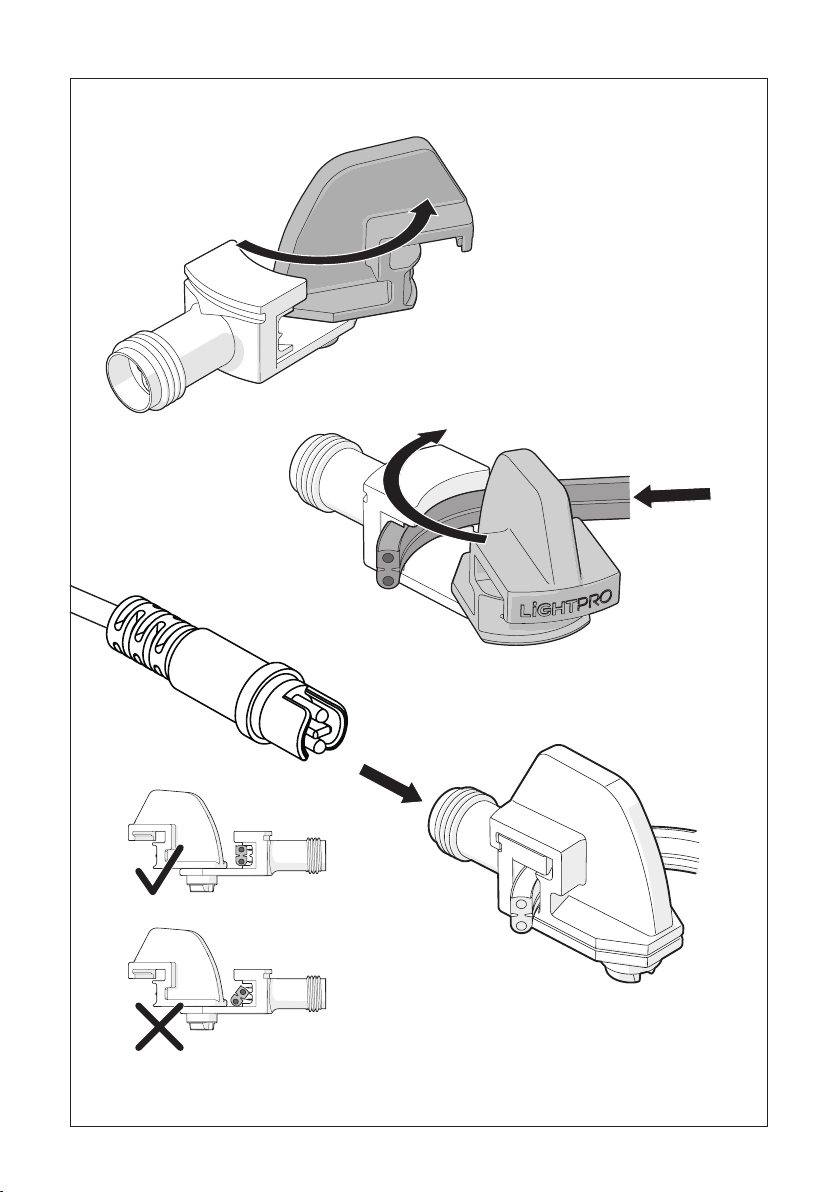

Transformer (144A/145A)

Connector

Type Y (143A)

Connector

Type M (138A)

Connector

Type F (137A)

JUST TURN IT!

JUST TWIST AND CONNECT!

connection to make a branch

connection to transformer

THE SYSTEM

Table des matières

Autres manuels LightPro Éclairage extérieur

LightPro

LightPro 119W Manuel de l'opérateur

LightPro

LightPro Alon Manuel utilisateur

LightPro

LightPro Agate 102U Manuel de l'opérateur

LightPro

LightPro Erba 222P Manuel utilisateur

LightPro

LightPro Tiga DL Manuel utilisateur

LightPro

LightPro Nilus 210S Manuel utilisateur

LightPro

LightPro Barite 60 Manuel utilisateur

LightPro

LightPro Oberon DL Manuel utilisateur

LightPro

LightPro Barite 40 Manuel de l'opérateur

LightPro

LightPro Quartz Manuel de l'opérateur

LightPro

LightPro Atik R1 Manuel utilisateur

LightPro

LightPro Motion Sensor Manuel utilisateur

LightPro

LightPro 215A Manuel utilisateur

LightPro

LightPro Barite 60 Manuel de l'opérateur

LightPro

LightPro Deco 1 Manuel de l'opérateur

LightPro

LightPro Juno Tube 213S Manuel utilisateur

LightPro

LightPro Castor 9 180S Manuel utilisateur

LightPro

LightPro Nodin Manuel de l'opérateur

LightPro

LightPro Pearl Manuel de l'opérateur

LightPro

LightPro Onyx 30 R1 150D Manuel utilisateur

LightPro

LightPro Nova 3 117S Manuel de l'opérateur

LightPro

LightPro Nova 3 Manuel de l'opérateur

LightPro

LightPro Polaris 185W Manuel utilisateur

LightPro

LightPro Emerald 5 105S Manuel de l'opérateur

Manuels Éclairage extérieur populaires d'autres marques

Sealey

Sealey LED37 Manuel utilisateur

nordlux

nordlux VEJERS Guide de l'utilisateur

SImx

SImx ELITE LED LHTC637 Manuel utilisateur

GEV

GEV CAROLINE 10833 Manuel utilisateur

NEBO

NEBO NEB-LSP-0020 Manuel utilisateur

WE-EF

WE-EF PFL540 LED Manuel utilisateur

Lindby

Lindby 9949029 Manuel utilisateur

HEPER

HEPER DOGO Side LW6048.585-US Instructions d'installation et d'utilisation

HEPER

HEPER LW8034.003-US Instructions d'installation et d'utilisation

Maretti

Maretti VIBE S 14.6080.04.A Manuel utilisateur

BEGA

BEGA 84 253 Manuel

HEPER

HEPER MINIMO Instructions d'installation et d'utilisation

LIGMAN

LIGMAN BAMBOO 3 Manuel utilisateur

Maretti

Maretti TUBE CUBE WALL 14.4998.04 Manuel utilisateur

Maxim Lighting

Maxim Lighting Carriage House VX 40428WGOB Manuel utilisateur

urban ambiance

urban ambiance UQL1273 Manuel utilisateur

TotalPond

TotalPond 52238 Manuel utilisateur

Donner & Blitzen

Donner & Blitzen 0-02661479-2 Manuel utilisateur
