Lenovo THINKPAD X30 Manuel utilisateur

Référence : 67P4574

Merci d’avoir choisi le ThinkPad X Series IBM. Vérifiez que les éléments représentés ci-dessous vous ont bien été livrés.

Si l’un d’entre eux est manquant ou endommagé, prenez contact avec votre distributeur.

hOrdinateur hBatterie Remarques :

1. Certains modèles peuvent

comprendre d’autres éléments

qui n’apparaissent pas dans

cette liste.

2. Votre ordinateur est équipé du

programme de restauration IBM

Disk-to-Disk. Vous disposez

donc de tous les éléments pour

restaurer les fichiers et les

applications préinstallés en

usine. Il n’est plus nécessaire

d’avoir recours au CD de

restauration. Pour plus

d’informations, consultez la

section «Restauration de

logiciels préinstallés» du Guide

de maintenance et

d’identification des incidents.

hCordon

d’alimentation

hManuels :

vGuide d’installation

vGuide de maintenance et

d’identification des

incidents

vManuels pour Microsoft

Windows

hBoîtier

d’alimentation

Installation de l’ordinateur

1. Installation de la batterie.

a) Alignez l’avant de la batterie avec celui du compartiment pour batterie de

l’ordinateur 1 ; puis appuyez doucement sur la batterie pour l’insérer dans le

compartiment 2.

b) Faites glisser le verrou de la batterie en position de verrouillage.

2. Connexion à une source d’alimentation.

Branchez le boîtier d’alimentation sur la prise située à l’arrière de l’ordinateur,

en respectant l’ordre indiqué.

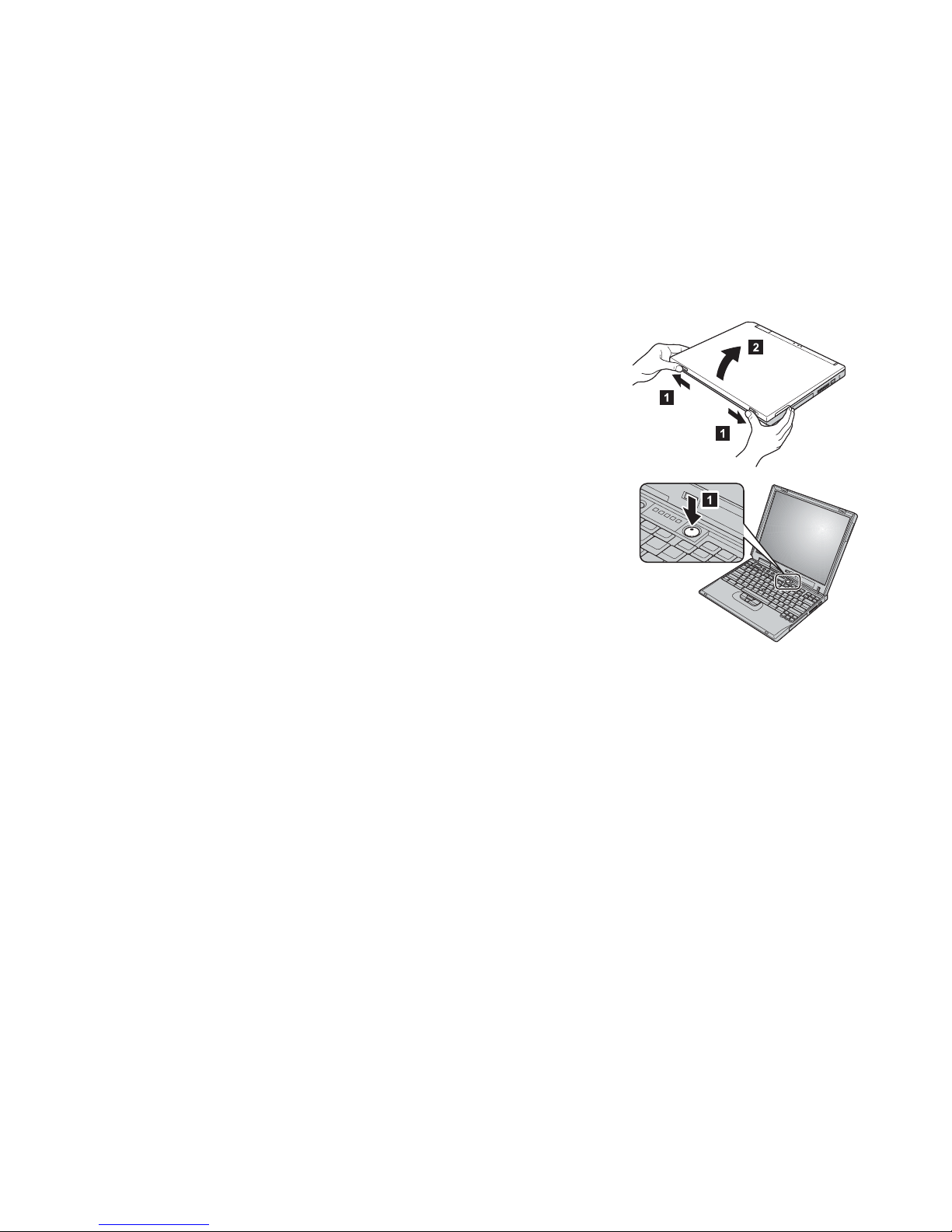

3. Mise sous tension du système.

a) Relevez l’écran de l’ordinateur. Appuyez sur les loquets 1 et ouvrez l’écran 2.

Positionnez l’écran pour une vision optimale.

b) Appuyez sur l’interrupteur d’alimentation 1.

4. Utilisation de la souris tactile TrackPoint.

La souris tactile TrackPoint est un dispositif unique qui permet de déplacer le

curseur à l’écran. Grâce à la souris tactile TrackPoint, vous pouvez effectuer toutes

les opérations que vous exécutez avec une souris. Les boutons de gauche et de

droite fonctionnent comme les boutons de gauche et de droite d’une souris.

Pour déplacer le curseur, utilisez le pointeur de la souris tactile TrackPoint situé au

centre du clavier. Appuyez doucement à l’aide de l’index gauche ou droit dans le

sens dans lequel vous souhaitez déplacer le curseur. Pour sélectionner et faire glisser

un objet, appuyez à l’aide du pouce sur l’un des boutons et maintenez-le enfoncé,

comme indiqué par le logiciel.

Cliquer signifie appuyer une fois sur le bouton gauche. Cliquer deux fois signifie

appuyer deux fois sur le bouton gauche en l’espace d’une seconde.

Pour plus d’informations sur la souris tactile TrackPoint, appuyez sur le bouton

ThinkPad pour accéder à Access ThinkPad, votre système d’aide en ligne.

5. Réglage du volume.

Pour régler le volume des hauts-parleurs intégrés, utilisez les trois boutons

ci-dessous :

1 Volume -

2 Volume +

3 Silence

Si vous éteignez l’ordinateur après avoir appuyé sur le bouton Silence, le

son restera coupé lorsque vous rallumerez l’ordinateur. Pour activer le son,

appuyez sur le bouton Volume + ou Volume -.

Lorsque vous appuyez sur l’un de ces boutons, l’indicateur de volume s’affiche

pendant quelques secondes. Pour plus d’informations sur le réglage du volume,

reportez-vous au système d’aide en ligne, Access ThinkPad.

6. Configuration de Windows.

Votre ordinateur est livré avec le système d’exploitation Microsoft Windows 2000

ou XP.Une fois l’ordinateur sous tension, suivez les instructions affichées pour

configurer le système d’exploitation. Cette procédure dure environ 30 minutes et

comprend plusieurs redémarrages de l’ordinateur.

7. Utilisation d’Access ThinkPad.

Si vous vous posez des questions à propos de votre ordinateur ou si vous souhaitez

consulter des sites Web IBM, il vous suffit d’appuyer sur le bouton ThinkPad pour

ouvrir Access ThinkPad.

Access ThinkPad constitue à la fois une aide en ligne complète et un centre

d’informations pour votre ordinateur. Comme il vous suit partout, vous n’avez plus

besoin de vous encombrer de manuels de référence.

Pour rechercher des informations sur votre ThinkPad et ses fonctions, utilisez la

fonction de recherche. Pour accéder directement à des fonctions d’assistance et de

support, à des conseils prodigués par d’autres utilisateurs nomades et à des

informations sur les accessoires, les logiciels et les mises à niveau disponibles,

consultez le site Web IBM.

Installation de modules de mémoire

Augmenter la capacité mémoire permet d’accroître la rapidité d’exécution des programmes. Vous pouvez augmenter la

mémoire en installant un module de mémoire SO-DIMM PC133, proposé sous forme d’option, dans l’emplacement

mémoire situé à l’arrière de l’ordinateur. Des SO-DIMM de capacité diverse sont disponibles.

Remarque : N’utilisez que des SO-DIMM PC133. Si vous installez un module de mémoire qui n’est pas pris en charge par votre

ordinateur, des signaux sonores sont émis et le système ne démarre pas. Vous pouvez acheter les modules de mémoire de votre choix

auprès de votre partenaire commercial IBM.

Avertissement : Avant d’installer un module, mettez ce dernier en contact avec une table métallique ou tout autre objet métallique

mis à la terre. Vous réduirez ainsi l’électricité statique émise par votre corps et qui pourrait endommager le module de mémoire.

Pour installer un module de mémoire SO-DIMM, procédez comme suit :

1. Mettez l’ordinateur hors tension et déconnectez le boîtier d’alimentation et tous les

câbles branchés à l’ordinateur.

2. Fermez l’écran et retournez l’ordinateur.

3. Retirez la batterie.

4. Dévissez les vis du cache de l’emplacement mémoire ; retirez ensuite le cache.

Si un module SO-DIMM se trouve déjà dans l’emplacement mémoire, retirez-le pour

y insérer le nouveau module en appuyant simultanément sur les taquets se trouvant

sur les bords du connecteur. Conservez-le en vue d’une utilisation ultérieure.

5. Localisez l’encoche située sur le côté du module SO-DIMM que vous êtes en train

d’installer.

Avertissement : Pour éviter d’endommager le module, ne touchez pas ses bords.

6. Placez l’extrémité du module contenant l’encoche vers le côté du connecteur et

insérez le module dans le connecteur 1 en formant un angle de 20 degrés ;

appuyez ensuite fermement sur le module SO-DIMM 2.

7. Faites pivoter le module vers le bas jusqu’à ce qu’il soit bien en place.

8. Assurez-vous que le module SO-DIMM est bien maintenu et ne peut pas bouger

facilement.

9. Remettez le cache de l’emplacement mémoire en place en alignant l’arrière du cache

en premier, puis serrez les vis.

Avertissement : Lorsque vous venez d’ajouter ou de mettre à niveau un module

SO-DIMM, n’utilisez pas l’ordinateur sans avoir replacé le cache de l’emplacement

mémoire. N’utilisez jamais l’ordinateur avec l’emplacement ouvert.

10. Remettez la batterie en place, mettez l’ordinateur sous tension et reconnectez les

câbles.

Pour vous assurer que le module SO-DIMM est correctement installé, procédez comme suit :

1. Mettez l’ordinateur sous tension.

2. Lorsque le message «Press F1 for IBM BIOS Setup Utility» est affiché dans l’angle

inférieur gauche de l’écran, appuyez sur la touche F1. L’écran IBM BIOS Setup Utility

s’affiche. L’option «Installed memory» indique la quantité de mémoire totale installée.

Par exemple, si votre ordinateur dispose de 128 Mo de mémoire et que vous installez

un module SO-DIMM de 128 ;Mo, la valeur affichée en regard de l’option «Installed

memory» doit être 256 Mo.

Nom : _________________________

Entreprise :

_________________________

Modèle :

_________________________

Numéro de série :

_________________________

Partenaire commercial :

_________________________

Site Web du service d’assistance IBM :

_________________________

Numéro du service d’assistance IBM :

_________________________

Marques

Les termes qui suivent sont des marques d’International Business

Machines Corporation aux Etats-Unis et/ou dans certains pays :

IBM

ThinkPad

souris tactile TrackPoint

Microsoft et Windows sont des marques de Microsoft Corporation

aux Etats-Unis et/ou dans certains pays.

Remarques :
