PRO 21™

General shutter controller

7756 25

Characteristics

Connection

N0064HB1/00

Voltage 100 - 240 V AC

Frequency 50 - 60 Hz

2 x 2,5 mm2

Depth = 40 mm min.

EN 50065 - IEC 60669-2-1

– 5°C to + 45°C

Description

LEARN indicator lamp

Command keys

ID number

LEARN key

Communication media

PLC => Mains-borne

signalling

IR => Infrared

Infrared cell

Factory configuration

The first time it is switched on, pres-

sing the Up - Stop - Down keys

controls all opening points (roller

shutters or awnings) in the “In One

by Legrand” installation.

Pressing Learn(1) cancels this gene-

ral control function.

(1) Programming or learn key.

Operation

The general shutter controller Using its Up - Stop - Down keys it can simultaneously control a set of products (actors) that

have been associated with it during the learn phase(1). It is then the Leader of the scenario(2).

The general shutter controller is always Leader (transmitter) of a scenario.

It has an infrared interface enabling control of products in the installation via an «In One by Legrand» remote control

(e.g. : 882 00).

It has two auxiliary inputs, E1 and E2, which can be connected to a time switch, etc :

- The appearance of voltage on E1 starts the scenario which is recorded on the Up control key.

- The appearance of voltage on E2 starts the scenario which is recorded on the Down control key.

It can also command radio products throught the interface RF/PLC interface Cat. No. 036 06.

(1) Learn phase : Operation to associate products so that they can be controlled simultaneously from a central point.

This association is carried out by applying the learn scenario procedure on page 4.

(2) Scenario : Corresponds to the set of products (actors) that are associated with a command key.

Caution :

Preferably less than 5 meters of cabling between the product’s auxiliary inputs (E1, E2) and the time switch.

The Stop control key cannot be accessed from auxiliary inputs E1 and E2.







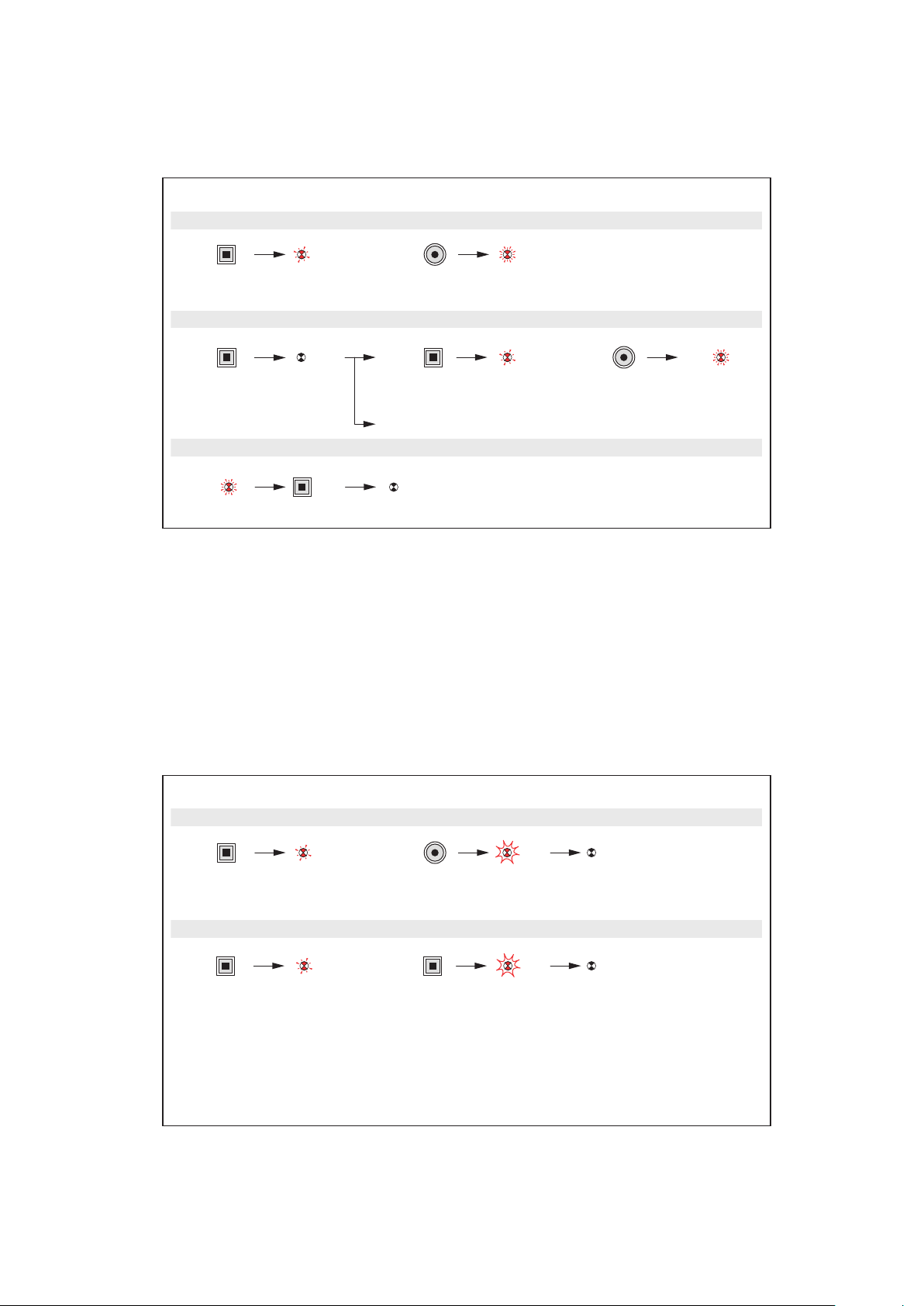

Learn scenario

Key

The indicator lamp

goes off

Press LEARN Press the command key that is to

control the scenario

Press LEARN

Press the command key that is to be

associated with the leader

The indicator lamps of all the products go off.

The scenario is recorded.

Step 1 : Start the learn phase (on the LEADER)

Step 2 : Add an actor to the scenario (on the ACTOR)

Step 3 : Record the scenario (on the LEADER)

To add a number of products to the scenario, repeat operations and for each actor.

The indicator lamp

blinks slowly

The indicator lamp

blinks quickly

The indicator lamp

flashes









Modification of a scenario

Press LEARN Press the command key

that controls the scenario

The indicator lamps of all the product

in the scenario blink.

Press the command key

that is to be associated

Step 1: Open the scenario (on the LEADER)

Press LEARN

To remove the product from the

scenario, go to step 3

Step 2 : Modify the state of an actor in the scenario (on the ACTOR)

Step 3 : Record the scenario (on the LEADER)

Press LEARN

The indicator lamps of all the products go off.

The scenario is recorded.



Clearing a scenario

Press LEARN

The scenario is cleared

Press the command key

and hold it down for 10 s

Clear all the scenarios linked with the command key (on the LEADER)

Press LEARN

Return the product to

factory configuration

Press LEARN and hold

down for 10 s

Clear all the scenarios linked to this product (on the LEADER)

5 s

PRO 21™

Zentral Jalousie/ Rollladenschalter

7756 25

Technische Daten

Anschluss

Spannung 100 - 240 VA

Frequenz 50 - 60 Hz

2 x 2,5 mm2

Einbautiefe = min. 40 mm

EN 50065 - IEC 60669-2-1

– 5°C bis + 45°C

Beschreibung

Leuchtdiode der LEARN-Taste

Bedientasten

Gerätenummer

LEARN-Taste(1)

Kommunikationsmedien

PLC = Powerline

IR = Infrarot

Infrarotzelle

Werkseinstellung

Bei erstmaliger Inbetriebnahme

(Spannungsversorgung) werden

alle Teilnehmer innerhalb einer

Anlage über die AUF-STOP-AB

Tasten zentral angesteuert

(Zentralbefehl).

Diese Werkseinstellung kann durch

zweifaches Drücken der LEARN-

Taste gelöscht werden.

(1) Lerntaste

Funktionsweise

Der zentrale Rollladenschalter kann durch Drücken der Tasten AUF – STOP – AB mehrere Aktoren gleichzeitig ansteuern.

Er kann als Gruppen oder Zentralschalter verwendet werden.

Der Rollladenschalter wird als Sensor eingesetzt.

Zusätzliche Ansteuerung durch IR-Fernbedienungen (882 00, 882 01, 882 11) möglich.

Fernschaltfunktion mittels konventionellem Schalter/Taster oder Zeitschaltuhr über die Eingänge E1 und E2 sind möglich.

- Beim Anlegen der 230V~Spannung an E1 wird ein AUF-Befehl ausgeführt.

- Beim Anlegen der 230V~Spannung an E2 wird ein AB-Befehl ausgeführt.

Zusätzliche Ansteuerung durch Funk- Sensoren in Kombination mit REG Funkschnittstelle Art.-Nr. 03606 möglich.

(1) Einlernen: Erfolgt nach dem Einlernverfahren wie auf Seite 10 beschrieben.

(2) AUF/STOP/AB Befehle: Folge von Aktionen, die auf den Befehl eines Sensor von einem Aktor ausgeführt werden.

Achtung :

Die Leitungslänge zwischen den Hilfseingängen E1 und E2 und dem Schalter/Taster, Zeitschaltuhr darf nicht mehr als

5 m betragen. Die Taste STOP kann nicht über die Hilfseingänge E1, E2 angesteuert werden.







Einlernen der Teilnehmer

Legende

Die Leuchtdiode

erlischt

Die Lerntaste LEARN drücken

(Lernmodus aktivieren)

Bedientaste drücken, die dem Aktor

zugeordnet werden soll.

Die Lerntaste

LEARN drücken

Die Lerntaste LEARN am

Sensor drücken (Lernmodus schließen)

Bedientaste drücken, die den Sensor

zugeordnet werden soll.

Die Leuchtdiode der LEARN Taste erlischt auf allen eingelernten

Aktoren. Der Einlernprozess ist abgeschlossen.

1. Schritt : Einlernmodus aktivieren (auf dem Sensor)

2. Schritt : Einlernmodus aktivieren (auf dem Aktor)

3. Schritt : Einlernmodus beenden

Um mehrere Aktor einen Sensor zuzuordnen,. die Arbeitsschritte  und bei jedem der betreffenden Aktoren wiederholen.

Die Leuchtdiode blinkt

langsam ca.1Hz

Die Leuchtdiode blinkt

schnell ca. 2Hz

Die Leuchtdiode

blitzt ca. 5Hz









oder

Änderung einer Funktionszuordnung (löschen oder zusätzlich einlernen)

Die Lerntaste

LEARN drücken

Bedientaste drücken, welche die

Aktoren ansteueren.

Die Leuchtdioden auf allen zugeordneten

Aktoren blinken.

Die Bedientaste drücken, die

zugeordnet werden soll.

1. Schritt : Auswahl der Funktion am Sensor

Die Lerntaste

LEARN drücken

Die Lerntaste

LEARN drücken

Um den Aktor aus der Sensor Konfiguration zu löschen, die Lerntaste LEARN

drücken. Die Leuchtdioden der LEARN Taste erlischt auf allen Aktoren. Der

Prozess ist abgeschlossen.

2. Schritt : Aktor am Sensor hinzufügen oder löschen (am AKTOR)

Die Lerntaste

LEARN drücken

Die Leuchtdioden der LEARN Taste erlischt auf allen Aktoren.

Der Prozess ist abgeschlossen.

3. Schritt : Das Funktionszuordnung beenden



5 s

Löschen aller Funktionszuordnung oder Aktoren

Die Lerntaste

LEARN drücken

Die Zuordnung ist gelöscht

Die Bedientaste 10 Sekunden

lang gedrückt halten.

Alle eingelernte Zuordnungen am Sensor löschen

Die Lerntaste

LEARN drücken

Das Produkt kehrt zur

Werkseinstellung zurück.

Die Lerntaste 10 Sekunden

lang gedrückt halten.

Alle Sensoren auf Werkseinstellung zurücksetzten

PRO 21™

Mando centralizado de persianas

7756 25

Características

Conexión

Tensión 100 - 240 VA

Frecuencia 50 - 60 Hz

2 x 2,5 mm2

Profundidad = mín. 40 mm

EN 50065 - IEC 60669-2-1

– 5°C a + 45°C

Descripción

Piloto LEARN

Teclas de mando

N° de identificación

Tecla LEARN(1)

Medios de comunicación

PLC => Corrientes

portadoras

IR => Infrarrojos

Receptor infrarrojos

Configuración de fábrica

Durante la primera puesta en ten-

sión la pulsación de las teclas

Subida - Parada - Bajada controla

el conjunto de los toldos y persia-

nas de la instalación “In One by

Legrand”.

Una doble pulsación de la tecla

Learn anula esta función de mando

general.

(1) Tecla de programación o aprendi-

zaje.

Funcionamiento

El mando centralizado de persiana puede controlar simultáneamente con sus teclas de Subida - Parada - Bajada un

conjunto de actores que se le asocian durante el aprendizaje(1), es entonces Líder del escenario(2).

El mando centralizado de persiana siempre es Líder (emisor) de un escenario.

Posee un receptor de infrarrojos que permite el control de los mecanismos de la instalación a partir de un mando a distan-

cia «In One by Legrand» (ejemplo : 882 00).

Posee dos entradas auxiliares E1 y E2 a las que conectar, por ejemplo, interruptor horario,... :

- Con tensión en E1 se ejecuta el escenario que se graba en la tecla de mando Subida.

- Con tensión en E2 se ejecuta el escenario que se graba en la tecla de mando Bajada.

Este producto «In One By Legrand» se puede asociar a los productos radio por medio del interface modular bidireccional

PLC/RF (Referencia: 03606)

(1) Aprendizaje: acción de asociar actores con el fin de controlarlos simultáneamente (Escenario) a partir de un

punto central (Líder). Esta asociación se realiza aplicando el procedimiento de aprendizaje del escenario descrito en

la página 16.

(2) Escenario: Conjunto de acciones realizadas por los Actores a través de una orden emitida por el Líder.

Atención :

Realizar un cableado inferior a 5 metros entre las entradas auxiliares del producto (E1, E2) y el interruptor horario.La

tecla de mando Stop sólo es accesible a partir de las entradas auxiliares E1 y E2.







Aprendizaje del escenario

Leyenda

Led Off

Pulsar LEARN Pulsar la tecla de mando que va a

controlar el escenario

Pulsar LEARN

Pulsar la tecla de mando que va a

estar asociada al líder

El led en todos los mecanismos se apaga

El escenario ha sido grabado

Paso 1 : crear el escenario, fase LEARN (en el LÍDER)

Paso 2 : añadir un actor al escenario (en el ACTOR)

Etapa 3 : grabar el escenario (en el LÍDER)

Para asociar más mecanismos al escenario, repetir en cada actor las operaciones  y .

Parpadeo lento Parpadeo rápido Flash









Modificación de un escenario

Pulsar LEARN Pulsar la tecla de mando que

controla el escenario

El led de todos los mecanismos del

escenario parpadea

Pulsar la tecla de mando

que va a ser sociada

Paso 1 : abrir el escenario (en el LÍDER)

Pulsar LEARN Pulsar LEARN

Para eliminar el producto del escenario ir al

punto "Grabar el escenario"

Paso 2 : modificar el estado de un actor del escenario (en el ACTOR)

Pulsar LEARN

El led de todos los mecanimos se apaga

El escenario ha sido grabado

Paso 3 : grabar el escenario (en el LÍDER)



5 s

Borrado de un escenario

Pulsar LEARN

El escenario ha sido borrado

Pulsar la tecla de mando

durante 10s

Borrar todos los escenarios vinculados a la tecla de mando (en el LÍDER)

Pulsar LEARN

Configuraciónde fábrica

Pulsar LEARN

durante10s

Borrar todos los escenarios vinculados a este producto (en el LÍDER)

PRO 21™

¢È·ÎﬁÙË˜ ÁÂÓÈÎÔ‡ ÂÏ¤Á¯Ô˘ ÚÔÏÏÒÓ

7756 25

Ã·Ú·ÎÙËÚÈÛÙÈÎ¿

™‡Ó‰ÂÛË

∆¿ÛË 100 - 240 VA

™˘¯ÓﬁÙËÙ· 50 - 60 Hz

2 x 2,5 mm2

µ¿ıÔ˜ = ÂÏ¿¯ÈÛÙÔ 40 mm

EN 50065 - IEC 60669-2-1

– 5°C ¤ˆ˜ + 45°C

¶ÂÚÈÁÚ·‹

À¤Ú˘ıÚÔ ∫‡ÙÙ·ÚÔ

ºˆÙÂÈÓ‹ ¤Ó‰ÂÈÍË LEARN

¶Ï‹ÎÙÚ·

ÂÏ¤Á¯Ô˘

∞Ú. ·Ó·ÁÓÒÚÈÛË˜

¶Ï‹ÎÙÚÔ LEARN(1)

ª¤Û· ÂÈÎÔÈÓˆÓ›·˜

PLC => º¤ÚÔÓ ƒÂ‡Ì·

IR => À¤Ú˘ıÚÔ

∂ÚÁÔÛÙ·ÛÈ·Î¤˜ Ú˘ıÌ›ÛÂÈ˜

∆ËÓ ÚÒÙË ÊÔÚ¿ Ô˘ Ù›ıÂÙ·È ˘ﬁ

Ù¿ÛË, ÙÔ ¿ÙËÌ· ÙˆÓ Ï‹ÎÙÚˆÓ

ÕÓÔ‰Ô˜ – ™ÙÔ – ∫¿ıÔ‰Ô˜ ÂÏ¤Á¯ÂÈ

ÙÔ Û‡ÓÔÏÔ ÙˆÓ ÛËÌÂ›ˆÓ ÚÔÏÏÒÓ

ÙË˜ ÂÁÎ·Ù¿ÛÙ·ÛË˜ «In One by

Legrand».

∆Ô ‰ÈÏﬁ ¿ÙËÌ· ÙÔ˘ Learn(1)

·Î˘ÚÒÓÂÈ ÙË ÏÂÈÙÔ˘ÚÁ›· ·˘Ù‹

ÁÂÓÈÎÔ‡ ÂÏ¤Á¯Ô˘.

(1) ¶Ï‹ÎÙÚÔ ÚÔÁÚ·ÌÌ·ÙÈÛÌÔ‡ ‹

ÂÎÌ¿ıËÛË˜.

Table des matières

Langues :

Autres manuels LEGRAND Contrôleurs

LEGRAND

LEGRAND 0 488 51 Manuel utilisateur

LEGRAND

LEGRAND radiant WNRCB40WH Manuel utilisateur

LEGRAND

LEGRAND MRD6 v2 Manuel utilisateur

LEGRAND

LEGRAND C2G 29977 Manuel utilisateur

LEGRAND

LEGRAND radiant Manuel utilisateur

LEGRAND

LEGRAND Raritan SRC-0100 Manuel utilisateur

LEGRAND

LEGRAND Raritan SRC-0100 Manuel utilisateur

LEGRAND

LEGRAND Axiom Manuel utilisateur

LEGRAND

LEGRAND Wattstopper LMPL-101 Manuel utilisateur

LEGRAND

LEGRAND Mosaic Manuel utilisateur

LEGRAND

LEGRAND EasyIP VADDIO PCC Manuel utilisateur

LEGRAND

LEGRAND Pass & Seymour LightSense PSHCF Manuel utilisateur

LEGRAND

LEGRAND 0 673 69 Manuel utilisateur

LEGRAND

LEGRAND Adorne LC7001 Manuel utilisateur

LEGRAND

LEGRAND DPX3-I 1600 Manuel utilisateur

LEGRAND

LEGRAND Valena Next Manuel utilisateur

LEGRAND

LEGRAND LE00282AC Manuel utilisateur

LEGRAND

LEGRAND Pro 21 Manuel utilisateur

LEGRAND

LEGRAND Wattstopper LMRC-111-16M Manuel utilisateur

LEGRAND

LEGRAND adorne WNACB40 Manuel utilisateur

LEGRAND

LEGRAND Wattstopper DLM LMJA-8 Series Manuel utilisateur

LEGRAND

LEGRAND Valena Allure Series Manuel utilisateur

LEGRAND

LEGRAND airQast Manuel utilisateur

LEGRAND

LEGRAND 0 663 40 Manuel utilisateur

Manuels Contrôleurs populaires d'autres marques

Digiplex

Digiplex DGP-848 Mode d'emploi

YASKAWA

YASKAWA SGM series Manuel utilisateur

Sinope

Sinope Calypso RM3500ZB Manuel utilisateur

Isimet

Isimet DLA Series Style 2 Manuel d'installation

LSIS

LSIS sv-ip5a Manuel utilisateur

Rockwell Automation

Rockwell Automation 1769-L31 Manuel utilisateur

Airflow

Airflow Uno hab Manuel utilisateur

ABB

ABB ACS580-01 drives Manuel utilisateur

Panasonic

Panasonic GM1 Series Manuel utilisateur

Emerson

Emerson SW93 Manuel utilisateur

AutoAqua

AutoAqua Smart ATO micro SATO-120P Manuel utilisateur

Panasonic

Panasonic FP? Positioning Unit RTEX Manuel utilisateur

Samson

Samson Type 5824 Manuel de service

Alpha IP

Alpha IP MIOB 21001 Manuel utilisateur

Siemens

Siemens OpenAir GMA 1 Series Manuel utilisateur

Surecom

Surecom SR-629 Manuel utilisateur

Fishman

Fishman TriplePlay Manuel utilisateur

Regulus

Regulus SRS1 T Manuel utilisateur
