LEGRAND PRO 21 7756 22 Manuel utilisateur

PRO 21™

Individual shutter controller

7756 22

Characteristics

Note : An individual controller controls one roller shutter or

awning only.

N0064HA9/00

Voltage 100 - 240 V AC

Frequency 50 - 60 Hz

2 x 2,5 mm2

Depth = 40 mm min.

EN 50065 - IEC 60669-2-1

– 5°C to + 45°C

110 V 1 x 270 VA

230 V 1 x 500 VA

Connection

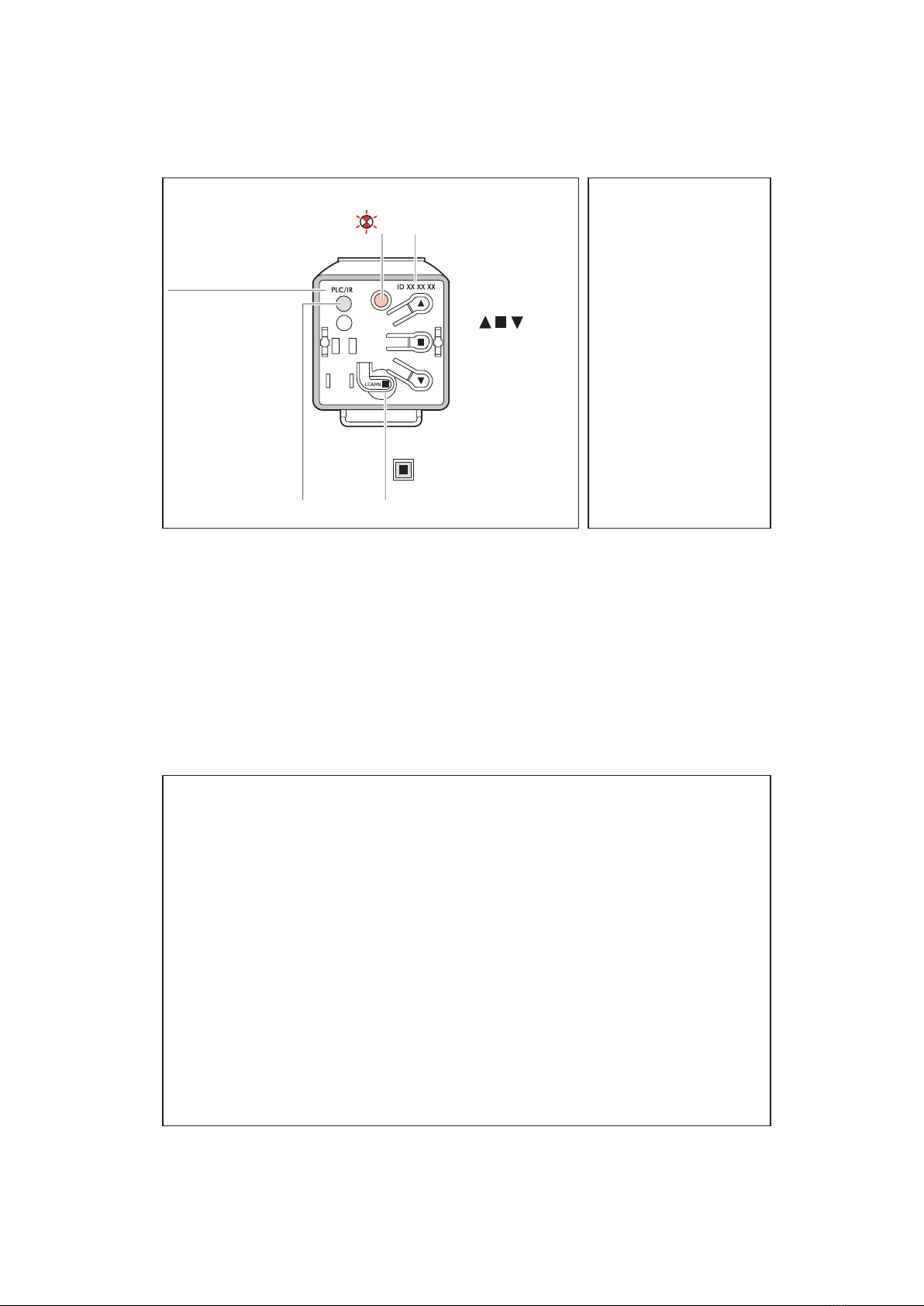

Description

LEARN indicator lamp

Command keys

ID number

LEARN key

Communication media

PLC => Mains-borne

signalling

IR => Infrared

Infrared cell

Factory configuration

The first time it is switched on, pres-

sing the Up - Stop - Down keys

controls all opening points (roller

shutters or awnings) in the “In One

by Legrand” installation.

Pressing Learn(1) cancels this gene-

ral control function.

(1) Programming or learn key.

Operation

The individual shutter controller :

- Can simultaneously control a set of products (actors) that have been associated with it during the learn phase(1).It is then

the Leader of the scenario(2).

- Can be controlled by other Leader products. It is then an Actor in the scenario.

As Leader(transmitter) :

The individual shutter controller can control the following using its Up - Stop - Down keys:

- The opening that is connected to its terminals  

- The openings that are connected to the terminals of the other products associated with it (the actors).

Note : It is only necessary to learn the Up key. The Stop and Down keys are learned automatically.

As Actor (receiver) :

The individual shutter controller can participate in 16 different scenarios, locally executing the Up - Stop – Down com-

mands from the other Leaders.

It can also command radio products throught the interface RF/PLC ref. 036 06.

It has an infrared interface enabling control of products in the installation via an “In One by Legrand” remote control

(e.g. : 882 00).

(1) Learn phase : Operation to associate products so that they can be controlled simultaneously from a central point.

This association is carried out by applying the learn scenario procedure on page 5.

(2) Scenario : Corresponds to the set of products (actors) that are associated with a command key.







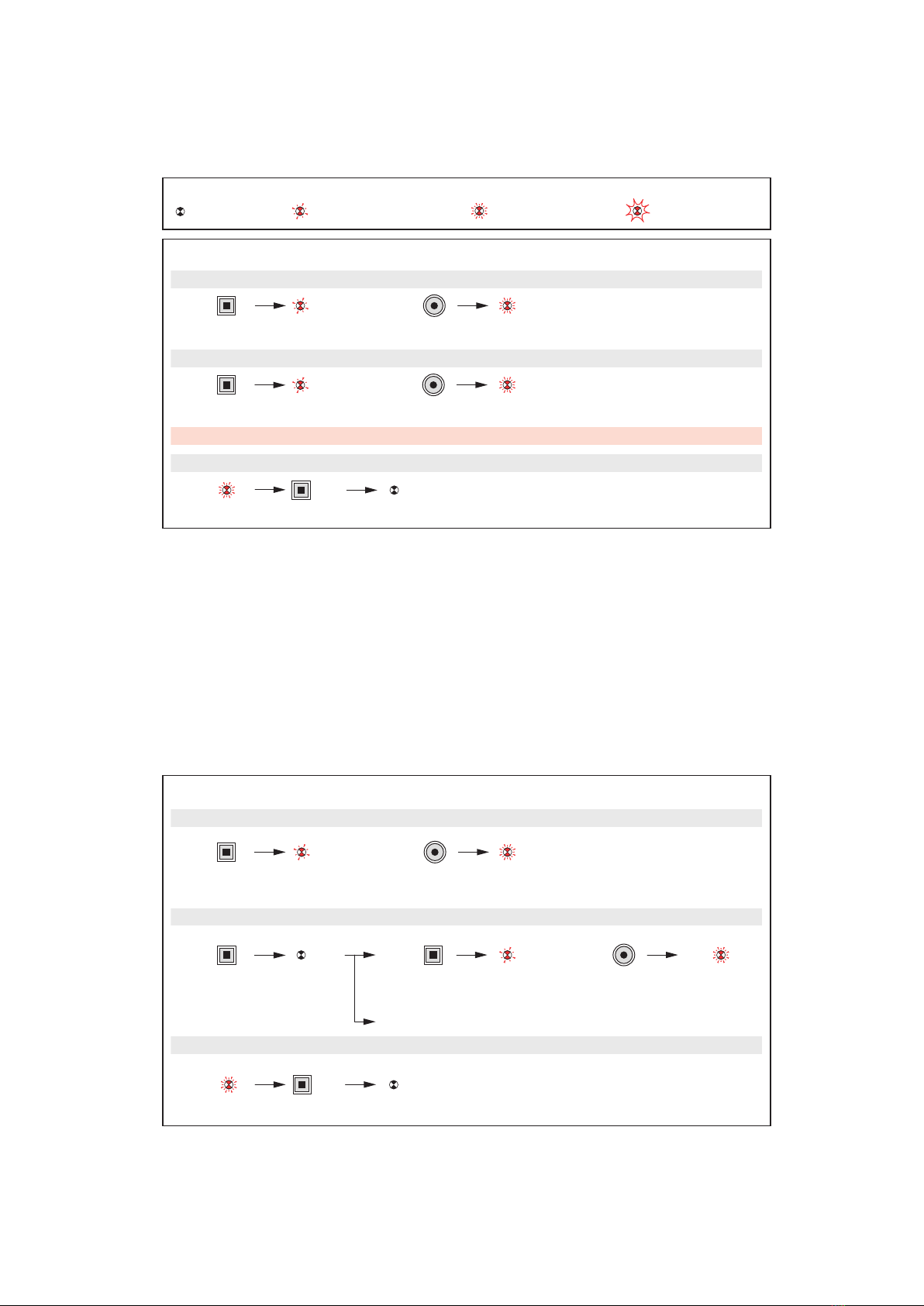

Learn scenario

Key

The indicator lamp

goes off

Press LEARN Press the command key that is to

control the scenario

Press LEARN

Press the command key that is to be

associated with the leader

The indicator lamps of all the products go off.

The scenario is recorded.

Step 1 : Start the learn phase (on the LEADER)

Step 2 : Add an actor to the scenario (on the ACTOR)

Step 3 : Record the scenario (on the LEADER)

To add a number of products to the scenario, repeat operations and for each actor.

The indicator lamp

blinks slowly

The indicator lamp

blinks quickly

The indicator lamp

flashes









Modification of a scenario

Press LEARN Press the command key

that controls the scenario

The indicator lamps of all the product

in the scenario blink.

Press the command key

that is to be associated

Step 1: Open the scenario (on the LEADER)

Press LEARN

To remove the product from the

scenario, go to step 3

Step 2 : Modify the state of an actor in the scenario (on the ACTOR)

Step 3 : Record the scenario (on the LEADER)

Press LEARN

The indicator lamps of all the products go off.

The scenario is recorded.



Clearing a scenario

Press LEARN

The scenario is cleared

Press the command key

and hold it down for 10 s

Clear all the scenarios linked with the command key (on the LEADER)

Press LEARN

Return the product to

factory configuration

Press LEARN and hold

down for 10 s

Clear all the scenarios linked to this product (on the LEADER)

5 s

PRO 21™

Einzel- Jalousie/Rollladenschalter

7756 22

Technische Daten

Hinweis:

Der Einzel- Rollladenschalter steuert nur einen Antriebsmotor.

(Parallelschaltung mehrerer Antriebe ist unzulässig)

Spannung 100 - 240 VA

Frequenz 50 - 60 Hz

2 x 2,5 mm2

Einbautiefe = min. 40 mm.

EN 50065 - IEC 60669-2-1

– 5°C bis + 45°C

110 V 1 x 270 VA

230 V 1 x 500 VA

Anschluss

Beschreibung

Leuchtdiode der LEARN-Taste

Bedientasten

Gerätenummer

LEARN-Taste

Kommunikationsmedien

PLC = Powerline

IR = Infrarot

Infrarotzelle

Werkseinstellung

Bei erstmaliger Inbetriebnahme

(Spannungsversorgung) werden

alle Teilnehmer innerhalb einer

Anlage über die AUF-STOP-AB

Tasten zentral angesteuert

(Zentralbefehl).

Diese Werkseinstellung kann durch

zweifaches Drücken der LEARN-

Taste gelöscht werden.

(1) Lerntaste.

Funktionsweise

Der Einzel- Jalousie-/ Rollladenschalter

- kann in der Funktion als Sensor mehrere Aktoren gleichzeitig ansteuern, die beim Einlernen dem Sensor zugeordnet

wurden.

- oder er kann in der Funktion als Aktor von einem Zentral- Jalousie/Rollladenschalter angesteuert werden.

Als Sensor (Sender) :

Der Einzel Jalousie/- Rollladenschalter kann durch Drücken der Tasten AUF – STOP – AB

den Antrieb betätigen, der an den Klemmen und angeschlossen ist, und

- Aktoren (Antriebe) betätigen, die auf den Sensor eingelernt wurden

Anmerkung : Das Einlernen eines Befehls ist nur für die Taste AUF erforderlich, die Funktion der Tasten STOP und AB

wird automatisch gelernt.

Als Aktor (Empfänger) :

In der Funktion als Aktor können bis zu 16 AUF/AB Befehle von Sensoren eingelernt werden, wobei er die Funktionen

AUF, STOP und AB nach den Befehlen der betreffenden Sensoren durchführt.

Zusätzliche Ansteuerung durch Funk- Sensoren in Kombination mit REG Funkschnittstelle Art.-Nr. 03606 möglich.

Zusätzliche Ansteuerung durch IR-Fernbedienungen (882 00, 882 01, 882 11) möglich.

(1) Einlernen : Erfolgt nach dem Einlernverfahren wie auf Seite 13 beschrieben.

(2) AUF/STOP/AB Befehle : Folge von Aktionen, die auf den Befehl eines Sensor von einem Aktor ausgeführt werden.







Einlernen der Teilnehmer

Legende

Die Leuchtdiode

erlischt

Die Lerntaste LEARN drücken

(Lernmodus aktivieren)

Bedientaste drücken, die dem Aktor

zugeordnet werden soll.

Die Lerntaste

LEARN drücken

Die Lerntaste LEARN am

Sensor drücken (Lernmodus schließen)

Bedientaste drücken, die den Sensor

zugeordnet werden soll.

Die Leuchtdiode der LEARN Taste erlischt auf allen eingelernten

Aktoren. Der Einlernprozess ist abgeschlossen.

1. Schritt : Einlernmodus aktivieren (auf dem Sensor)

2. Schritt : Einlernmodus aktivieren (auf dem Aktor)

3. Schritt : Einlernmodus beenden

Um mehrere Aktor einen Sensor zuzuordnen,. die Arbeitsschritte  und bei jedem der betreffenden Aktoren wiederholen.

Die Leuchtdiode blinkt

langsam ca.1Hz

Die Leuchtdiode blinkt

schnell ca. 2Hz

Die Leuchtdiode

blitzt ca. 5Hz









oder

Änderung einer Funktionszuordnung (löschen oder zusätzlich einlernen)

Die Lerntaste

LEARN drücken

Bedientaste drücken, welche die

Aktoren ansteueren.

Die Leuchtdioden auf allen zugeordneten

Aktoren blinken.

Die Bedientaste drücken, die

zugeordnet werden soll.

1. Schritt : Auswahl der Funktion am Sensor

Die Lerntaste

LEARN drücken

Die Lerntaste

LEARN drücken

Um den Aktor aus der Sensor Konfiguration zu löschen, die Lerntaste LEARN

drücken. Die Leuchtdioden der LEARN Taste erlischt auf allen Aktoren. Der

Prozess ist abgeschlossen.

2. Schritt : Aktor am Sensor hinzufügen oder löschen (am AKTOR)

Die Lerntaste

LEARN drücken

Die Leuchtdioden der LEARN Taste erlischt auf allen Aktoren.

Der Prozess ist abgeschlossen.

3. Schritt : Das Funktionszuordnung beenden



5 s

Löschen aller Funktionszuordnung oder Aktoren

Die Lerntaste

LEARN drücken

Die Zuordnung ist gelöscht

Die Bedientaste 10 Sekunden

lang gedrückt halten.

Alle eingelernte Zuordnungen am Sensor löschen

Die Lerntaste

LEARN drücken

Das Produkt kehrt zur

Werkseinstellung zurück.

Die Lerntaste 10 Sekunden

lang gedrückt halten.

Alle Sensoren auf Werkseinstellung zurücksetzten

PRO 21™

Mando individual de persiana

7756 22

Características

Nota : Un mando individual de persiana para mando de un

solo motor

Tensión 100 - 240 VA

Frecuencia 50 - 60 Hz

2 x 2,5 mm2

Profundidad = mín. 40 mm

EN 50065 - IEC 60669-2-1

– 5°C a + 45°C

110 V 1 x 270 VA

230 V 1 x 500 VA

Conexión

Descripción

Piloto LEARN

Teclas de

mando

N° de identificación

Tecla LEARN

Medios de comunicación

PLC => Corrientes

portadoras

IR => Infrarrojos

Receptor Infrarrojos

Configuración de fábrica

Durante la primera puesta en ten-

sión la pulsación de las teclas

Subida - Parada - Bajada controla

el conjunto de los toldos y persia-

nas de la instalación “In One by

Legrand”.

Una doble pulsación de la tecla

Learn(1) anula esta función de

mando general.

(1) Tecla de programación o aprendi-

zaje.

Funcionamiento

El mando individual de persiana:

- puede controlar simultáneamente un conjunto de actores que se le asocian durante el aprendizaje(1), es entonces Líder

del escenario(2).

- puede ser controlado por otros Líderes, es entonces Actor del escenario.

Como Líder (emisor) :

El mando individual de persiana permite controlar a partir de las teclas Subida - Parada - Bajada :

- la persiana a la que esta conectado 

- las persianas conectadas a los actores asociados al mando individual

Observación :

sólo es necesario el aprendizaje de la tecla Subida, para las teclas Parada y Bajada se realiza automáticamente.

Como Actor (receptor) :

El mando individual de persiana puede participar en 16 escenarios diferentes, ejecutando localmente las ordenes Subida -

Parada - Bajada enviadas por otros Líderes.

El mando individual de persiana puede participar en 16 escenarios diferentes, ejecutando localmente las ordenes Subida -

Parada - Bajada enviadas por otros Líderes.

Posee un receptor de infrarrojos que permite el control de los mecanismos de la instalación a partir de un mando a distan-

cia «In One by Legrand» (ejemplo : 882 00).

(1) Aprendizaje: acción de asociar actores con el fin de controlarlos simultáneamente (Escenario) a partir de un punto cen-

tral (Líder). Esta asociación se realiza aplicando el procedimiento de aprendizaje del escenario descrito en la página 21.

(2) Escenario: Conjunto de acciones realizadas por los actores a través de una orden enviada por el Líder.
